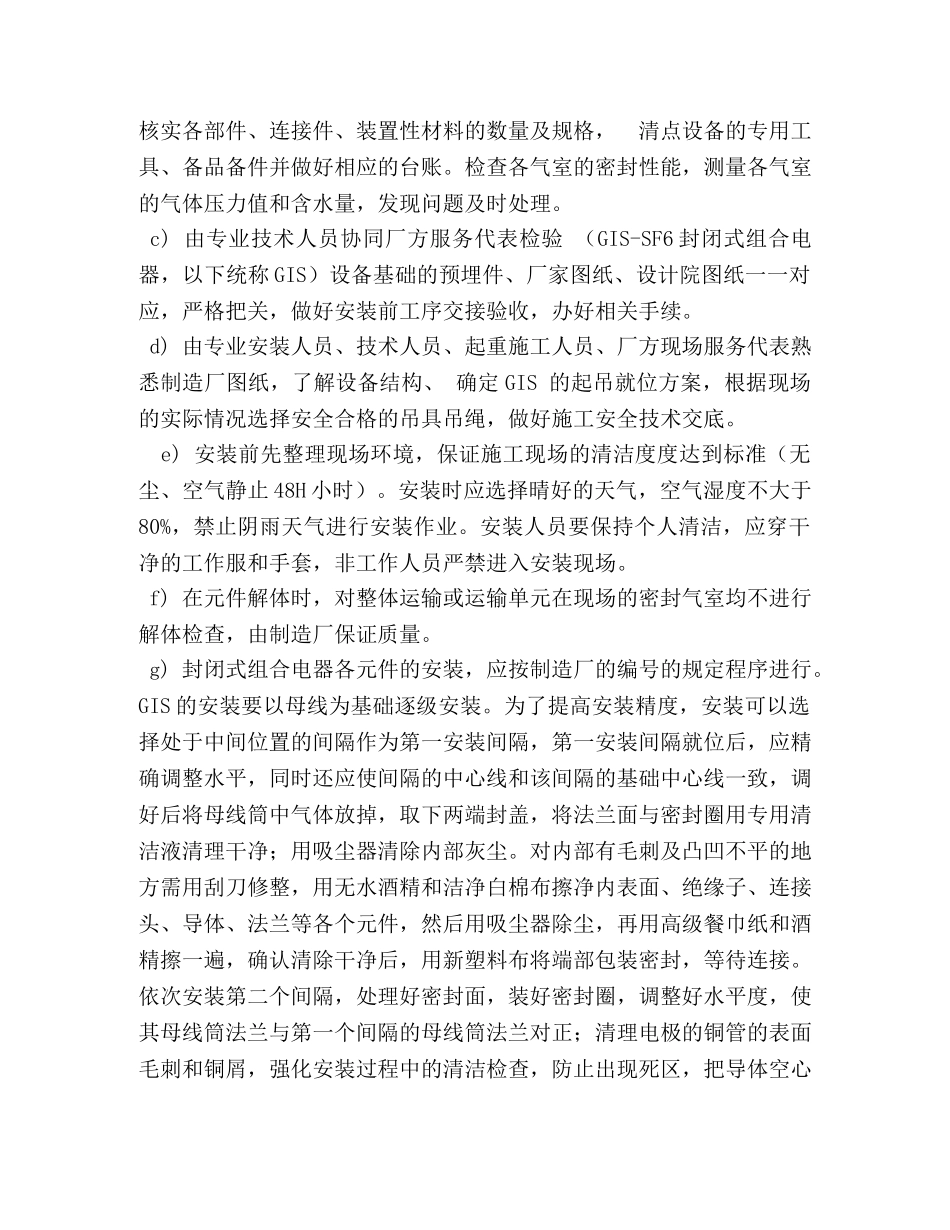

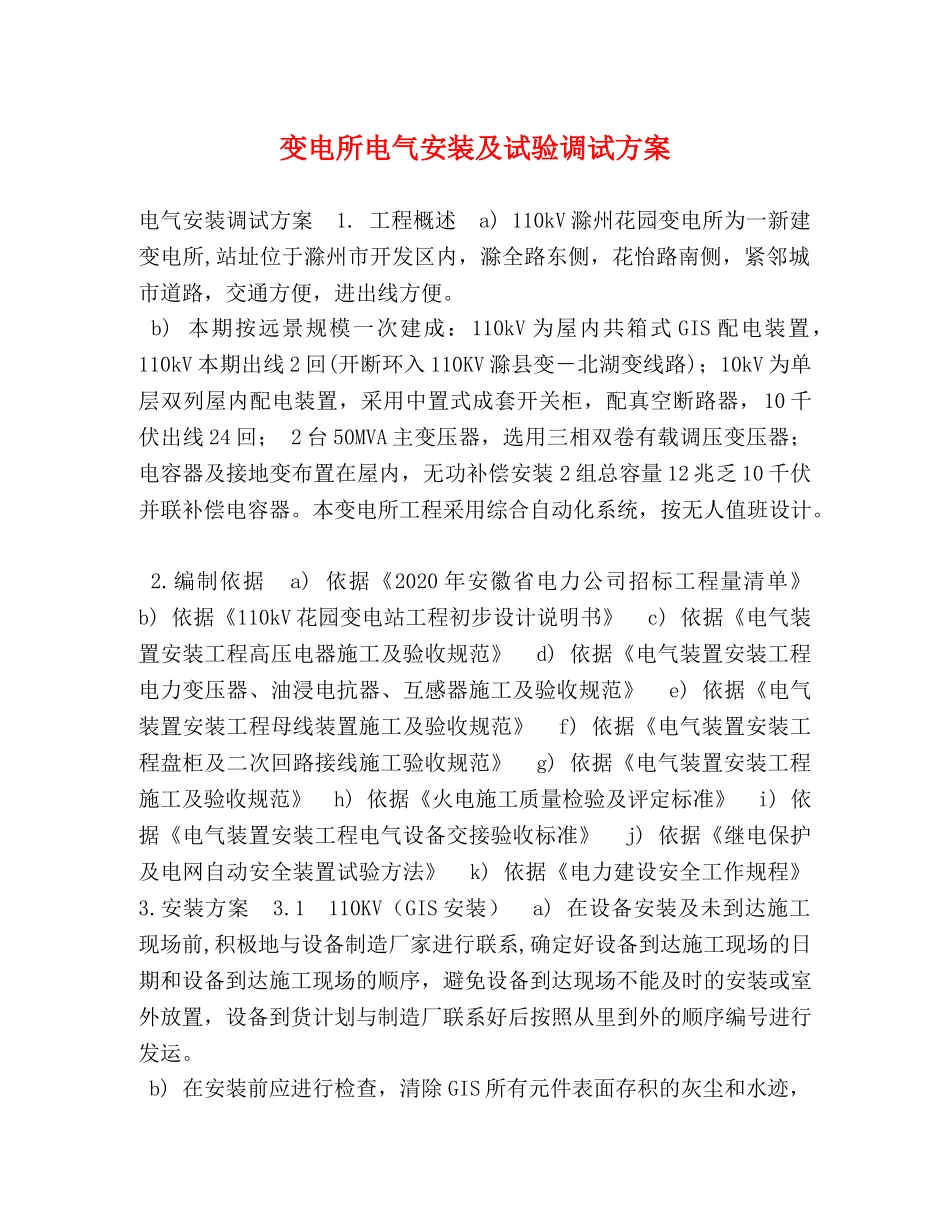

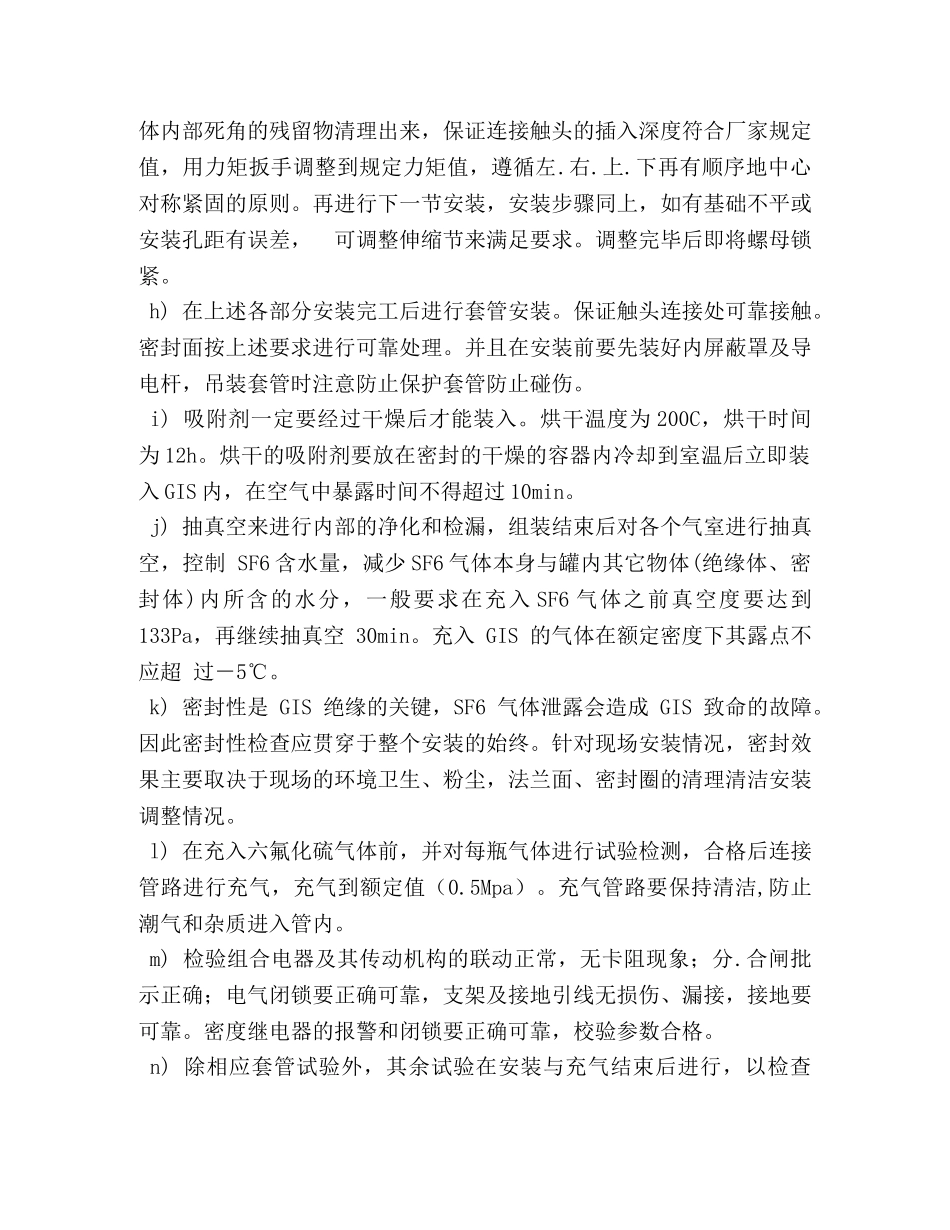

变电所电气安装及试验调试方案电气安装调试方案1.工程概述a)110kV滁州花园变电所为一新建变电所,站址位于滁州市开发区内，滁全路东侧，花怡路南侧，紧邻城市道路，交通方便，进出线方便。b)本期按远景规模一次建成：110kV为屋内共箱式GIS配电装置，110kV本期出线2回(开断环入110KV滁县变－北湖变线路)；10kV为单层双列屋内配电装置，采用中置式成套开关柜，配真空断路器，10千伏出线24回；2台50MVA主变压器，选用三相双卷有载调压变压器；电容器及接地变布置在屋内，无功补偿安装2组总容量12兆乏10千伏并联补偿电容器。本变电所工程采用综合自动化系统，按无人值班设计。2.编制依据a)依据《2020年安徽省电力公司招标工程量清单》b)依据《110kV花园变电站工程初步设计说明书》c)依据《电气装置安装工程高压电器施工及验收规范》d)依据《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》e)依据《电气装置安装工程母线装置施工及验收规范》f)依据《电气装置安装工程盘柜及二次回路接线施工验收规范》g)依据《电气装置安装工程施工及验收规范》h)依据《火电施工质量检验及评定标准》i)依据《电气装置安装工程电气设备交接验收标准》j)依据《继电保护及电网自动安全装置试验方法》k)依据《电力建设安全工作规程》3.安装方案3.1110KV（GIS安装）a)在设备安装及未到达施工现场前,积极地与设备制造厂家进行联系,确定好设备到达施工现场的日期和设备到达施工现场的顺序，避免设备到达现场不能及时的安装或室外放置，设备到货计划与制造厂联系好后按照从里到外的顺序编号进行发运。b)在安装前应进行检查，清除GIS所有元件表面存积的灰尘和水迹，核实各部件、连接件、装置性材料的数量及规格，清点设备的专用工具、备品备件并做好相应的台账。检查各气室的密封性能，测量各气室的气体压力值和含水量，发现问题及时处理。c)由专业技术人员协同厂方服务代表检验（GIS-SF6封闭式组合电器，以下统称GIS）设备基础的预埋件、厂家图纸、设计院图纸一一对应，严格把关，做好安装前工序交接验收，办好相关手续。d)由专业安装人员、技术人员、起重施工人员、厂方现场服务代表熟悉制造厂图纸，了解设备结构、确定GIS的起吊就位方案，根据现场的实际情况选择安全合格的吊具吊绳，做好施工安全技术交底。e)安装前先整理现场环境，保证施工现场的清洁度度达到标准（无尘、空气静止48H小时）。安装时应选择晴好的天气，空气湿度不大于80%，禁止阴雨天气进行安装作业。安装人员要保持个人清洁，应穿干净的工作服和手套，非工作人员严禁进入安装现场。f)在元件解体时，对整体运输或运输单元在现场的密封气室均不进行解体检查，由制造厂保证质量。g)封闭式组合电器各元件的安装，应按制造厂的编号的规定程序进行。GIS的安装要以母线为基础逐级安装。为了提高安装精度，安装可以选择处于中间位置的间隔作为第一安装间隔，第一安装间隔就位后，应精确调整水平，同时还应使间隔的中心线和该间隔的基础中心线一致，调好后将母线筒中气体放掉，取下两端封盖，将法兰面与密封圈用专用清洁液清理干净；用吸尘器清除内部灰尘。对内部有毛刺及凸凹不平的地方需用刮刀修整，用无水酒精和洁净白棉布擦净内表面、绝缘子、连接头、导体、法兰等各个元件，然后用吸尘器除尘，再用高级餐巾纸和酒精擦一遍，确认清除干净后，用新塑料布将端部包装密封，等待连接。依次安装第二个间隔，处理好密封面，装好密封圈，调整好水平度，使其母线筒法兰与第一个间隔的母线筒法兰对正；清理电极的铜管的表面毛刺和铜屑，强化安装过程中的清洁检查，防止出现死区，把导体空心体内部死角的残留物清理出来，保证连接触头的插入深度符合厂家规定值，用力矩扳手调整到规定力矩值，遵循左.右.上.下再有顺序地中心对称紧固的原则。再进行下一节安装，安装步骤同上，如有基础不平或安装孔距有误差，可调整伸缩节来满足要求。调整完毕后即将螺母锁紧。h)在上述各部分安装完工后进行套管安装。保证触头连接处可靠接触。密封面按上述要求进行可靠处理。并且在安装前要先装好内屏蔽罩及导电杆，吊装套管时注意防止保护套管防止碰伤。i)...
