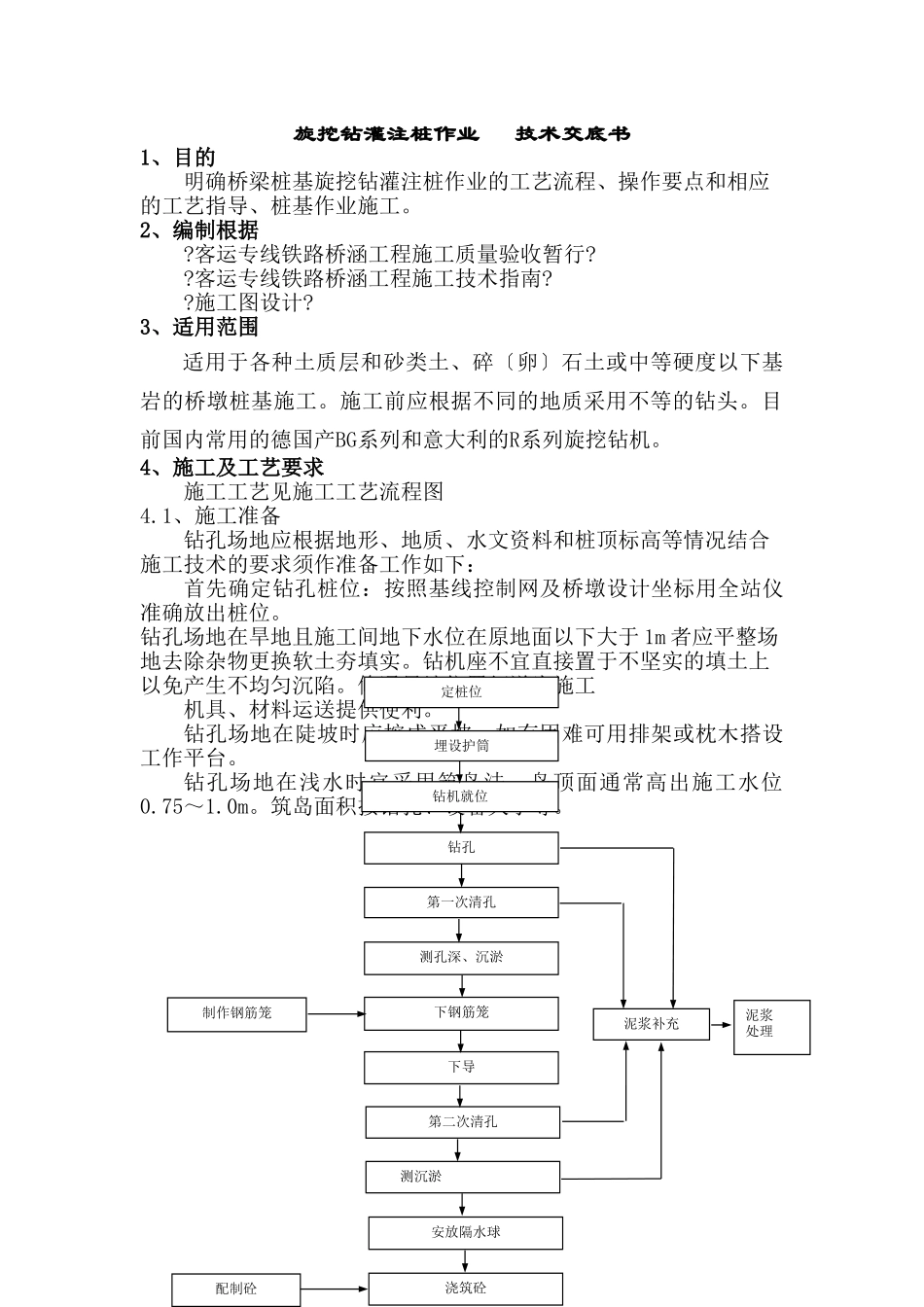

旋挖钻灌注桩作业技术交底书1、目的明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺指导、桩基作业施工。2、编制根据?客运专线铁路桥涵工程施工质量验收暂行??客运专线铁路桥涵工程施工技术指南??施工图设计?3、适用范围适用于各种土质层和砂类土、碎〔卵〕石土或中等硬度以下基岩的桥墩桩基施工。施工前应根据不同的地质采用不等的钻头。目前国内常用的德国产BG系列和意大利的R系列旋挖钻机。4、施工及工艺要求施工工艺见施工工艺流程图4.1、施工准备钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求须作准备工作如下：首先确定钻孔桩位：按照基线控制网及桥墩设计坐标用全站仪准确放出桩位。钻孔场地在旱地且施工间地下水位在原地面以下大于1m者应平整场地去除杂物更换软土夯填实。钻机座不宜直接置于不坚实的填土上以免产生不均匀沉陷。修通旱地位置便道为施工机具、材料运送提供便利。钻孔场地在陡坡时应挖成平坡。如有困难可用排架或枕木搭设工作平台。钻孔场地在浅水时宜采用筑岛法。岛顶面通常高出施工水位0.75～1.0m。筑岛面积按钻孔、设备大小等。定桩位埋设护筒钻机就位钻孔第一次清孔测孔深、沉淤下钢筋笼下导第二次清孔测沉淤安放隔水球浇筑砼泥浆补充泥浆处理制作钢筋笼配制砼旋挖钻钻孔桩施工工艺框图4.2、泥浆制备在砂类土、碎〔卵〕石土或黏土夹层中钻孔采用膨润土泥浆护壁。在黏性土中钻孔当塑性指数大于15可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆维持护筒内应有的水头防止孔壁坍塌。桩孔砼灌注时孔内溢出的泥浆引流至泥浆池内利用于下一基桩钻孔护壁中。4.3、埋设护筒钻孔前设置巩固、不漏水的孔口护筒。护筒内径大于钻头直径使用旋转钻机钻孔比钻头大约20cm护筒顶面高出施工水位或地下水位2m埋设钢护筒护筒内径比桩径大20cm还需满足孔内泥浆面的高度要求在旱地或筑岛时还高出施工地面0.2-0.3m。护筒埋置深度符合以下规定：岸滩上黏性土不小于1m砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬实的土层中至少0.5m。岸滩上埋设护筒在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏向不大于5cm倾斜度不大于1。水中用锤击、加压、振动等下沉护筒。护筒埋入河床面以下1m；水中平台上按施工水位、流速、冲刷及地质条件等因素确定埋深必要时打入不透水层。在水中平台上下沉护筒由导向设备控制护筒位置。护筒顶面中心与设计桩位偏向不得大于5cm倾斜度不得大于1。4.4、钻机就位及钻孔、钻机就位前应对钻孔各项准备工作进展检查。钻机安装后的底座和顶端应平稳在钻进中不应产生位移或沉陷。就位完毕施工队对钻机就位自检。、钻孔前按施工设计所提供的地质、水文资料绘制地质剖面图挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。、钻孔作业应分班连续进展填写钻孔施工记录交接班时应交待钻进情况及下一班应考前须知。应经常对钻孔泥浆及钻机对位进展检测不符合要求时应及时改正。应经常注意地层变化在地层变化处应捞取样渣保存。、钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。因故停机时间较长时应将套口钩挂牢。、当钻孔深度到达设计要求时对孔深、孔径、孔位和孔形等进展检查确认满足设计要求后立即填写终孔检查证并经驻地监理工程师认可方可进展孔底清理和灌注水下混凝土的准备工作。4.5、清孔详见清孔详见冲击钻孔桩4.6、钢筋笼骨架的制作安装详见挖孔桩笼制作、安装4.7、导安装详见冲击钻孔桩导安装4.9、灌注水下混凝土详见冲击钻孔桩灌注水下混凝土5、质量检验详见冲击钻孔桩质量检验。6、钻孔桩常见事故的预防及处理。常见的钻孔〔包括清孔时〕事故及处理分述如下：6.1坍孔各种钻孔都可能发生坍孔事故坍孔的特征是孔内水位突然下降孔口冒细的水泡出渣量显著增加而不见进尺钻机负荷显著增加等。、坍孔原因①、泥浆相对度不够及其它泥浆性能指标不符合要求使孔壁未形成坚实泥皮。②、由于出渣后未及时补充泥浆〔或水〕或河水、潮水上涨或孔内出现承压水或钻孔通过砂砾等强透水层孔内水流失等而造成孔内...
