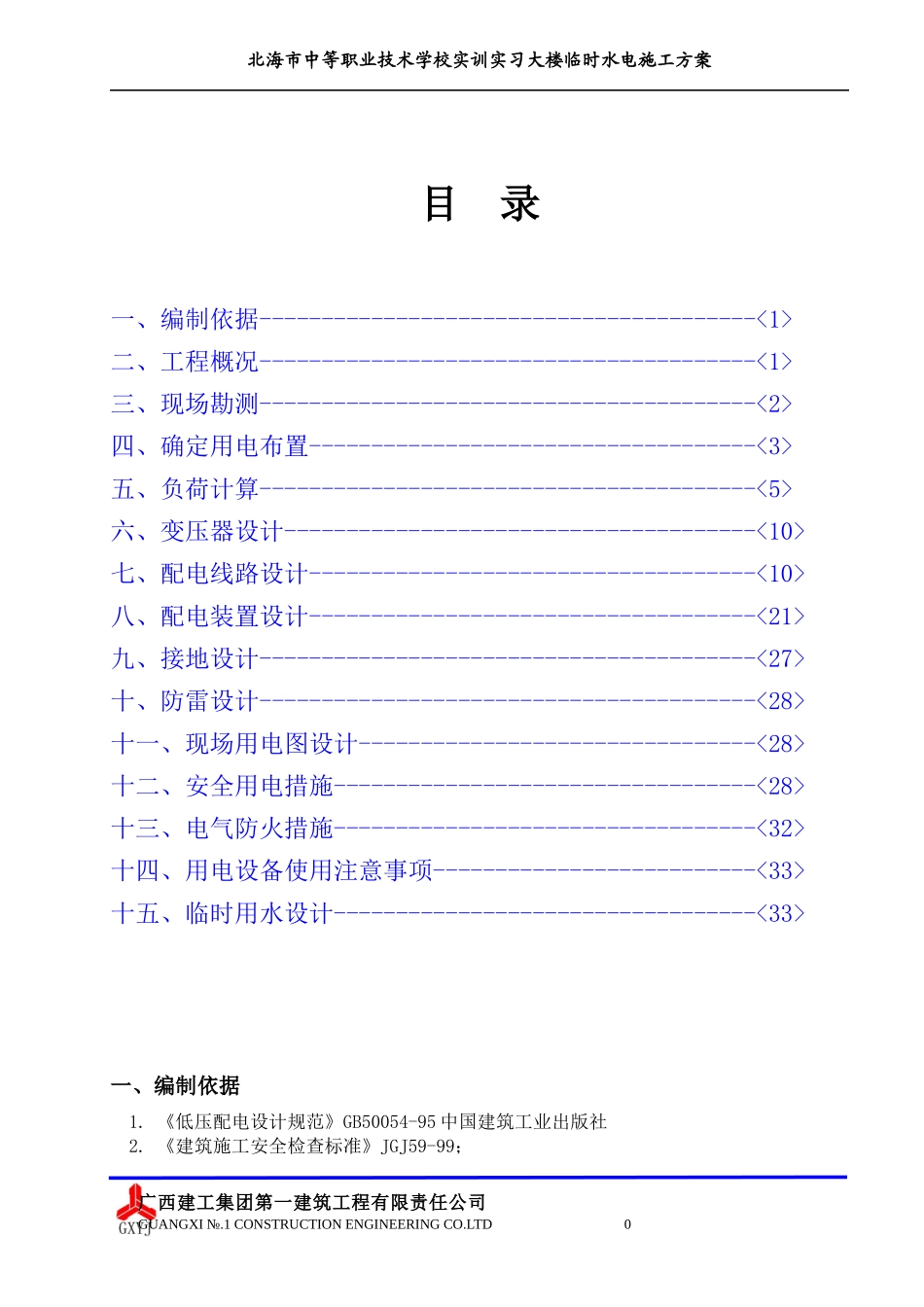

北海市中等职业技术学校实训实习大楼临时水电施工方案目录一、编制依据----------------------------------------<1>二、工程概况----------------------------------------<1>三、现场勘测----------------------------------------<2>四、确定用电布置------------------------------------<3>五、负荷计算----------------------------------------<5>六、变压器设计--------------------------------------<10>七、配电线路设计------------------------------------<10>八、配电装置设计------------------------------------<21>九、接地设计----------------------------------------<27>十、防雷设计----------------------------------------<28>十一、现场用电图设计--------------------------------<28>十二、安全用电措施----------------------------------<28>十三、电气防火措施----------------------------------<32>十四、用电设备使用注意事项--------------------------<33>十五、临时用水设计----------------------------------<33>一、编制依据1.《低压配电设计规范》GB50054-95中国建筑工业出版社2.《建筑施工安全检查标准》JGJ59-99；广西建工集团第一建筑工程有限责任公司GUANGXI№.1CONSTRUCTIONENGINEERINGCO.LTD0北海市中等职业技术学校实训实习大楼临时水电施工方案3.《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社4.《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社5.《供配电系统设计规范》GB50052-95中国建筑工业出版社6.《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社7.工程现场勘测资料；8.工程施工部署情况；9.其他有关的国家现行规范、标准、规程和规定。10.我公司现场临时用电的有关规定和要求。二、工程概况1.工程规模框架结构，地上6层，房屋主体高度23.846m。2.施工进度安排计划于2011年初开工，计划工期280日历天。3.机械设备投入情况各种机械设备的名称、规格型号、功率、数量、进出场时间等，详见《北海市中等职业技术学校实训实习大楼工程施工组织设计》。根据现场实际情况，施工机械配备计划如下表所示：表2-1No.机械设备名称型号规格技术数据单位数量1塔吊QTZ50380V，19.7KW，COSφ=0.7，JC=25%台12井架SCD100/100A380V，11KW，COSφ=0.7，JC=25%台23砂浆搅拌机JW500380V，6KW，COSφ=0.8台24木工平刨床MB503A380V，3KW，COSφ=0.6台25木工圆锯MJ104380V，3KW，COSφ=0.6台26插入式振动器ZX50380V，1.1KW，COSφ=0.7台27平板式振动器ZB11380V，1.1KW，COSφ=0.7台28钢筋切断机QJ40-1380V，5.5KW，COSφ=0.7台19钢筋弯曲机GW40380V，3KW，COSφ=0.7台110钢筋调直机GT4/14380V，4KW，COSφ=0.7台111闪光对焊机UN1-100380V，100KW，COSφ=0.4，JC=20%台112交流电焊机BX3-200-2380V，23.4KW，COSφ=0.4，JC=50%台113套丝切管机TQ-31KW，COSφ=0.6台114电渣压力焊机MH-36380V，25KW，COSφ=0.4，JC=50%台215潜水泵2DA-8380V，6KW，COSφ=0.7台116施工照明220V，12KW17办公用电220V，4.5KW18生活用电220V，7.5KW（注：COSφ为功率因数，JC为暂载率）广西建工集团第一建筑工程有限责任公司GUANGXI№.1CONSTRUCTIONENGINEERINGCO.LTD1北海市中等职业技术学校实训实习大楼临时水电施工方案4.施工现场平面布置图详见后附表。三、现场勘测1.施工现场呈南北走向布置，在建主体位于施工围栏中部，约为75m×55m；大门在施工现场西南角；施工道路绕在建建筑物外墙一圈。2.钢筋堆放场地和加工场地位于工地西面和南面，靠近围墙一字排开；两个砂石堆放场地分别南北楼两侧的施工道路边，对着在建主楼中间位置；两个木工加工棚位于南、北两面，靠近围墙。3.办公区与生活区位于工地围墙外。4.业主提供电源的变压器位于工地西南侧围墙边上，最大使用功率200KVA；施工围墙内无地上或地下管线通过。四、确定用电布置1.本工程主要分为三个阶段进行施工1.1基础阶段主要是现场照明、办公用电、钢筋加工、木工加工用电。1.2主体阶段主要是塔吊、井架、搅拌站、钢筋加工机械、电焊机等设备用电。1.3装修阶段主要是...
