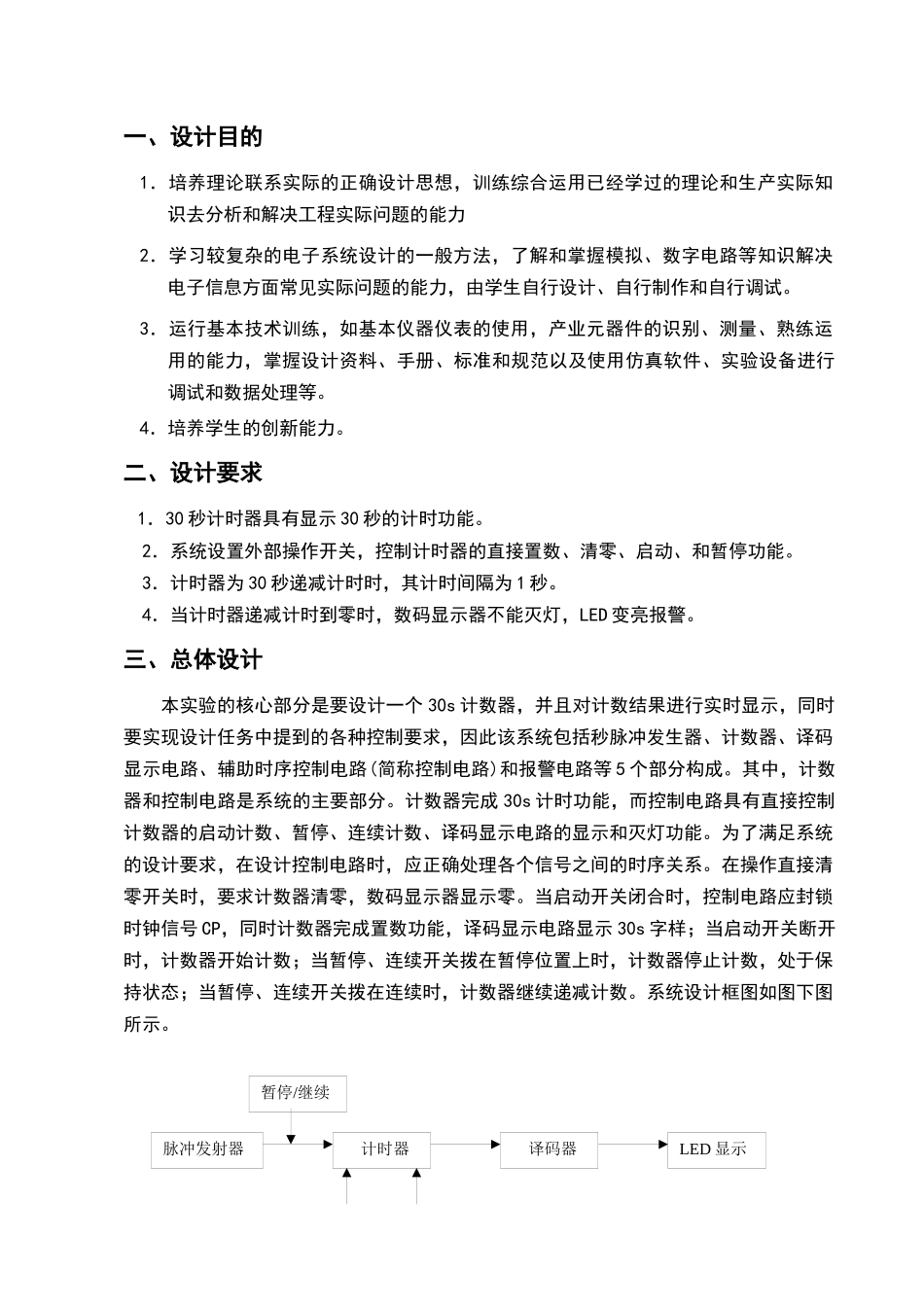

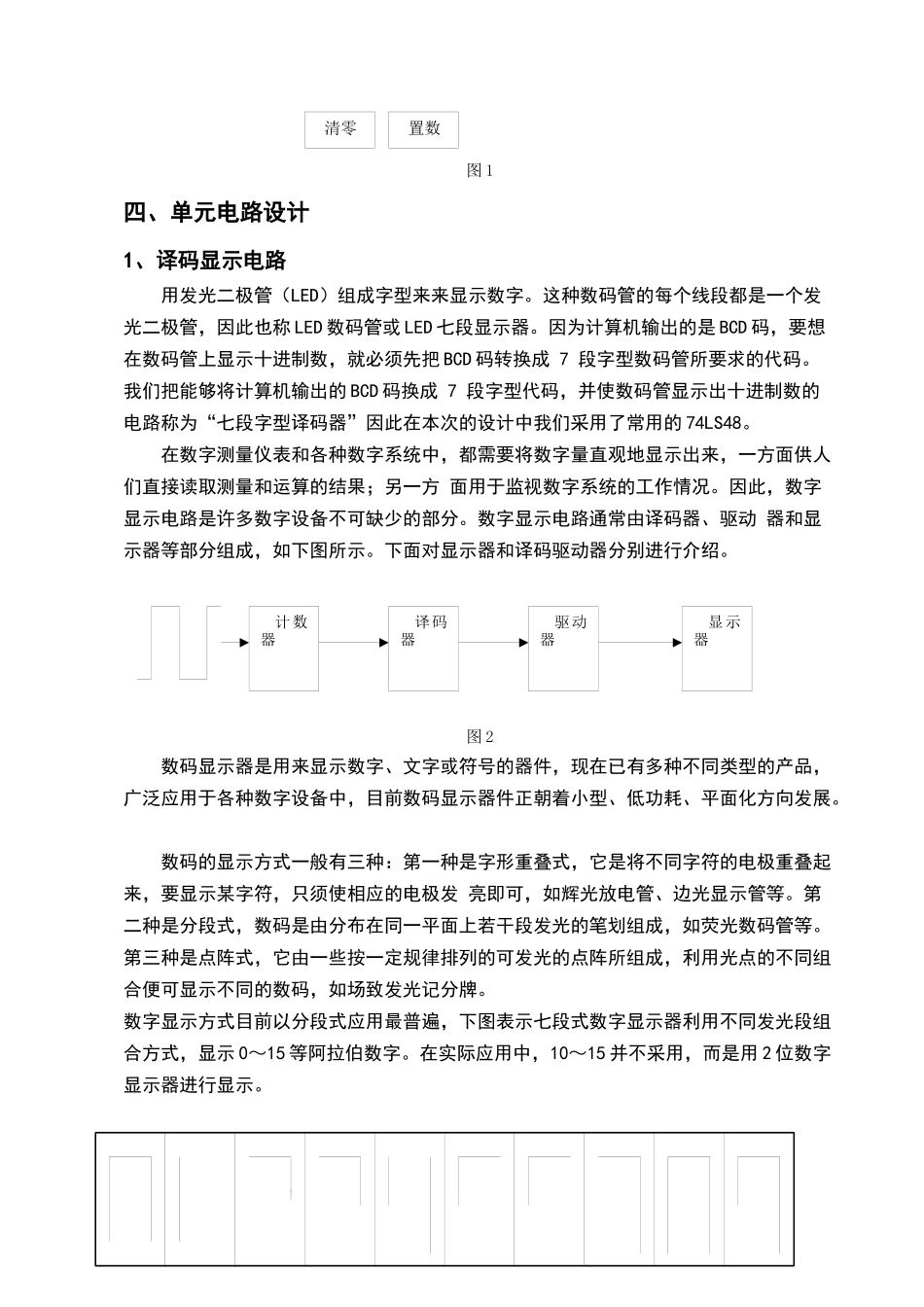

一、设计目的1．培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力2．学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。3．运行基本技术训练，如基本仪器仪表的使用，产业元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。4．培养学生的创新能力。二、设计要求1．30秒计时器具有显示30秒的计时功能。2．系统设置外部操作开关，控制计时器的直接置数、清零、启动、和暂停功能。3．计时器为30秒递减计时时，其计时间隔为1秒。4．当计时器递减计时到零时，数码显示器不能灭灯，LED变亮报警。三、总体设计本实验的核心部分是要设计一个30s计数器，并且对计数结果进行实时显示，同时要实现设计任务中提到的各种控制要求，因此该系统包括秒脉冲发生器、计数器、译码显示电路、辅助时序控制电路(简称控制电路)和报警电路等5个部分构成。其中，计数器和控制电路是系统的主要部分。计数器完成30s计时功能，而控制电路具有直接控制计数器的启动计数、暂停、连续计数、译码显示电路的显示和灭灯功能。为了满足系统的设计要求，在设计控制电路时，应正确处理各个信号之间的时序关系。在操作直接清零开关时，要求计数器清零，数码显示器显示零。当启动开关闭合时，控制电路应封锁时钟信号CP，同时计数器完成置数功能，译码显示电路显示30s字样；当启动开关断开时，计数器开始计数；当暂停、连续开关拨在暂停位置上时，计数器停止计数，处于保持状态；当暂停、连续开关拨在连续时，计数器继续递减计数。系统设计框图如图下图所示。脉冲发射器计时器译码器LED显示暂停/继续驱动器显示器译码器计数器图1四、单元电路设计1、译码显示电路用发光二极管（LED）组成字型来来显示数字。这种数码管的每个线段都是一个发光二极管，因此也称LED数码管或LED七段显示器。因为计算机输出的是BCD码，要想在数码管上显示十进制数，就必须先把BCD码转换成7段字型数码管所要求的代码。我们把能够将计算机输出的BCD码换成7段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”因此在本次的设计中我们采用了常用的74LS48。在数字测量仪表和各种数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方面用于监视数字系统的工作情况。因此，数字显示电路是许多数字设备不可缺少的部分。数字显示电路通常由译码器、驱动器和显示器等部分组成，如下图所示。下面对显示器和译码驱动器分别进行介绍。图2数码显示器是用来显示数字、文字或符号的器件，现在已有多种不同类型的产品，广泛应用于各种数字设备中，目前数码显示器件正朝着小型、低功耗、平面化方向发展。数码的显示方式一般有三种：第一种是字形重叠式，它是将不同字符的电极重叠起来，要显示某字符，只须使相应的电极发亮即可，如辉光放电管、边光显示管等。第二种是分段式，数码是由分布在同一平面上若干段发光的笔划组成，如荧光数码管等。第三种是点阵式，它由一些按一定规律排列的可发光的点阵所组成，利用光点的不同组合便可显示不同的数码，如场致发光记分牌。数字显示方式目前以分段式应用最普遍，下图表示七段式数字显示器利用不同发光段组合方式，显示0～15等阿拉伯数字。在实际应用中，10～15并不采用，而是用2位数字显示器进行显示。清零置数图3显示器如前所述，分段式数码管是利用不同发光段组合的方式显示不同数码的。因此，为了使数码管能将数码所代表的数显示出来，必须将数码经译码器译出，然后经驱动器点亮对应的段。例如，对于8421码的0011状态，对应的十进制数为3，则译码驱动器应使a、b、c、d、g各段点亮。即对应于某一组数码，译码器应有确定的几个输出端有信号输出，这是分段式数码管电路的主要特点。74LS48为4线－七段译码器/驱动器（BCD输入，有上拉电阻），其输出端（Ya－Yg）为高电平有效，可驱动灯缓冲器或共阴极VLED。当要求输出0－15时，消隐输入（BI...
