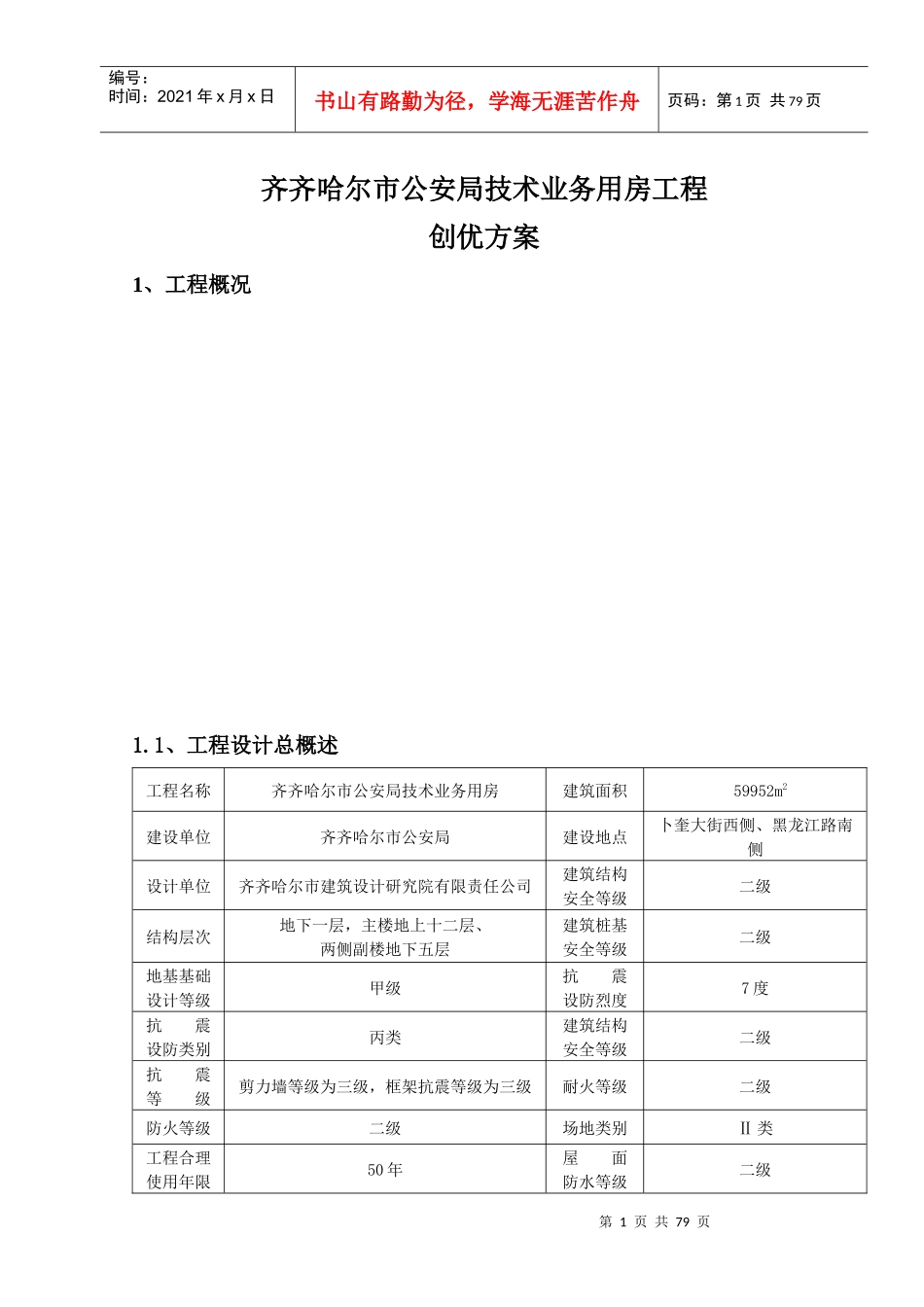

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页齐齐哈尔市公安局技术业务用房工程创优方案1、工程概况1.1、工程设计总概述工程名称齐齐哈尔市公安局技术业务用房建筑面积59952m2建设单位齐齐哈尔市公安局建设地点卜奎大街西侧、黑龙江路南侧设计单位齐齐哈尔市建筑设计研究院有限责任公司建筑结构安全等级二级结构层次地下一层，主楼地上十二层、两侧副楼地下五层建筑桩基安全等级二级地基基础设计等级甲级抗震设防烈度7度抗震设防类别丙类建筑结构安全等级二级抗震等级剪力墙等级为三级，框架抗震等级为三级耐火等级二级防火等级二级场地类别Ⅱ类工程合理使用年限50年屋面防水等级二级第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页地下室防水等级一级设计标高本工程±0.00米相当于绝对标高为146.80米建筑高度主楼高度47.00m、副楼高度20.40m1.2、建筑设计概述第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页平面形状本工程平面形状呈“工”字矩形平面尺寸本工程(1)～(33)轴方向为203.00m，(A)～(Y)轴方向为91.00m建筑层高地下室层高为3800mm，1～2层高为4500mm，3～11层高为3800mm，12层高为4200mm楼层功能布设地下一层为地下车库、询问室、厨房、及设备用房等，一层为档案库、外事户政大厅、信访大厅、食堂及交警执罚大厅等，二～十二层为系统办公用房、专业技术用房、办公室等。装饰装修楼地面主要设计有：砼楼地面、石材楼地面、块料楼地面等。内墙面主要设计有：一般抹灰、涂料饰面、块料饰面等。天棚主要设计有：涂料面层、矿棉板吊顶外墙主要设计有：100厚岩棉板保温、干挂石材、幕墙等。门窗主要设计有：不锈钢双玻保温外门、白色单框三玻铝合金窗、甲级防火门、乙级防火门、木质夹板门。玻璃使用设计符合《建筑安全玻璃管理规定》的要求，面积大于1.5m2的窗玻璃和落地玻璃门窗采用安全玻璃。屋面屋面设计为：屋面为4mm厚SBS改性沥青防水卷、，40厚C20砼钢性防水层，保温层采用100厚挤塑聚苯乙烯保温板铺贴，找坡层为水泥珍珠岩（最薄处30mm），隔气层为3mm厚SBS改性沥青防水卷材。工程防水地下室防水等级为Ⅱ级。车库地下室底板为C30、S8、墙板采用C40、S8结构抗渗自防水混凝土（内掺UEA砼微膨胀剂），后浇带采用C35、C40、S10微膨胀混凝土；底板、墙板水平施工缝采用BW-S96注浆管膨胀止水条；地下室底板、外墙板迎水面采用1.2mm+1.2mmSBC120；屋面板为4m厚SBS改性沥青卷材，C20砼钢性防水层；卫生间、淋浴间楼地面防水层采用4m厚SBS改性沥青卷材。保温节能主楼内、外填充墙采用空心页岩陶粒砼砌块；外墙外保温采用100厚岩棉板；屋面采用100厚挤塑聚苯乙烯保温板板。地下室外墙采用80厚挤塑保温板。外窗采用断桥隔热节能型三玻铝合金窗，外窗气密性不低于GB7107中规定的5级。第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页1.3、结构设计概述结构耐久年限50年建筑结构安全等级二级结构形式框架结构地下防水等级二级基础类型基础设计形式采用泥浆护壁钻孔混凝土桩+地下室承台、筏板、承台梁。构件类别尺寸桩桩径600mm、有效桩长为20米，单桩承载力为1000KN；桩径800mm、有效桩长为25米，单桩承载力为2010KN：桩径450mm、有效桩长为9米，单桩承载力为250KN；承台、底板承台厚2000mm、1500mm、950mm、850mm，底板厚300mm（局部400mm）承台梁650×600、550×500、750×600、570×500、600×600、500×500等剪力墙400mm、250mm厚框架柱矩形框架柱1000×1000、900×900、800×800、700×700、600×600、500×500mm等框架梁框架梁：400×700、500×800、400×650、400×600、300×600mm等。楼板地下室顶板200、180mm，主楼板厚180mm、150mm、120mm等。砌体地下室采用190厚MU3.5陶粒砼空心砌块、M10水泥砂浆砌筑。±0.00以上采用同190厚的陶粒砼砌块（外墙为MU5.0、内墙为MU3.5）、Mb5混合砂浆砌筑钢筋梁、板、柱、梯等采用HPB235级钢筋、HRB335级钢筋、HRB400级钢筋，型钢与钢板采...
