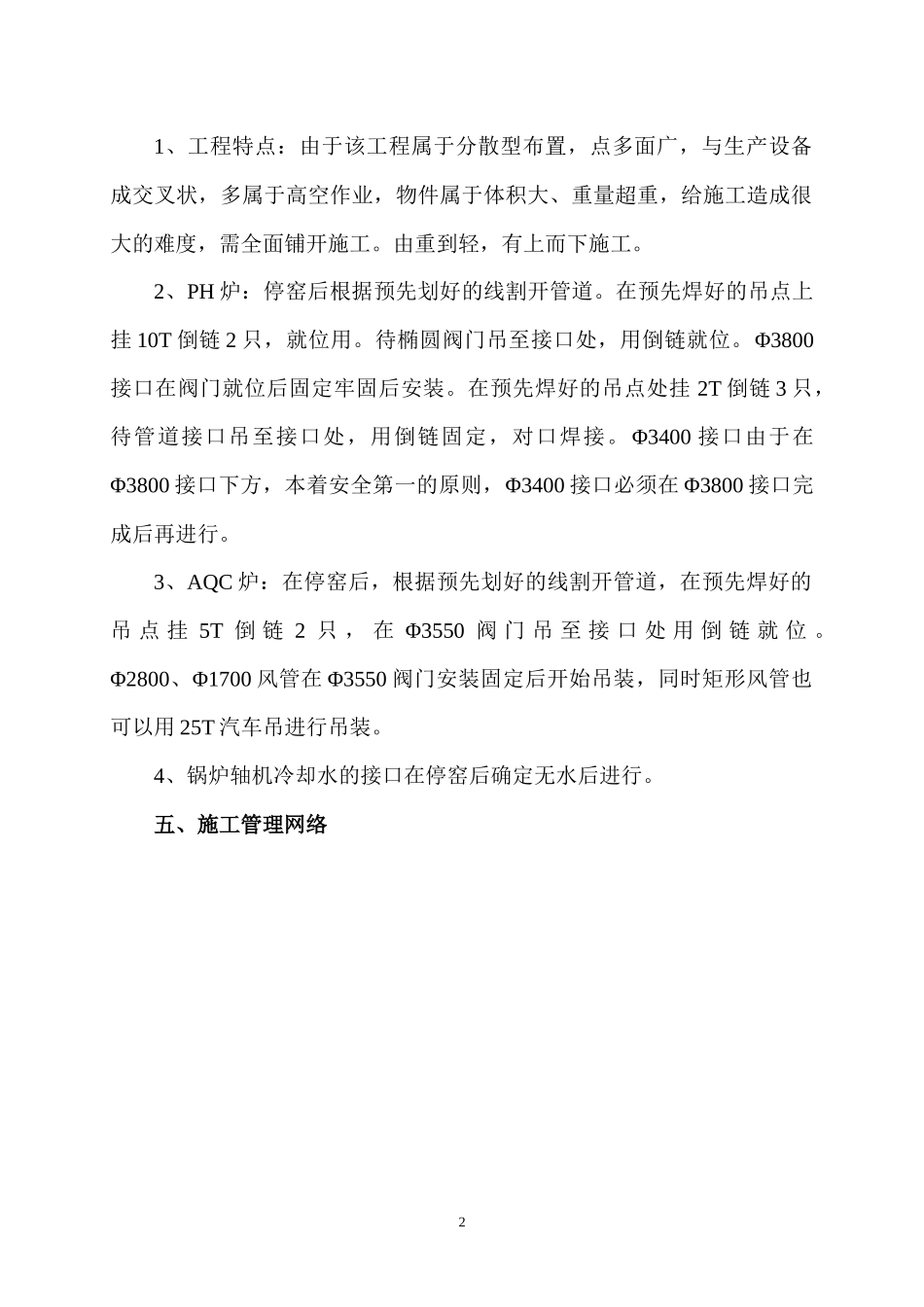

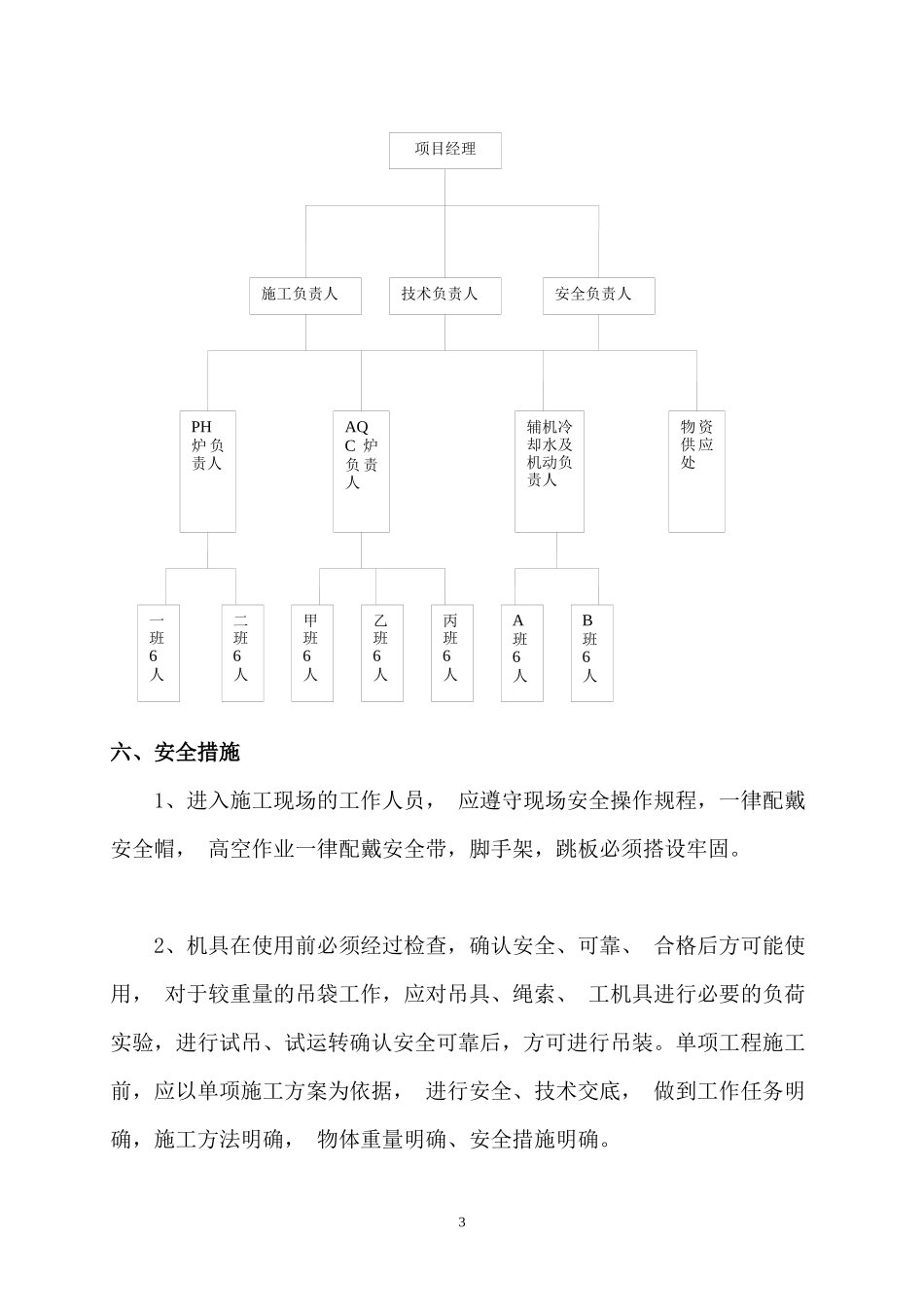

芜湖海螺余热发电1#线停窑废气管道接口施工方案一、概述本施工方案为芜湖海螺余热发电1#线PH、AQC锅炉废气管道接口施工方案，本方案共有4条线，故方案相同。二、施工内容1、PH炉：Φ3800直径废气管道接口1只，Φ3800百叶调节阀1只；Φ3400直径废气管道接口1只；Φ4000直径原有管道阻断椭圆百叶阀1只；辅机冷却进回水阀DN65：1只，DN50：1只；检修平台1只。2、AQC炉：矩形风管3000*97001只；Φ3550直径阻断百叶阀1只；Φ2800直径管托及废气管道1只；Φ1700直径废气管道1只；检修平台1只；辅机冷却水阀DN502只。三、施工准备本着抢时间、争节点、保质保量完成施工内容中的工作量精心组织。停窑前完成接口预制，设备、机具运送至施工现场；高空作业的施工平台预先搭设；检修平台预先安装完成；施工吊装吊点等预先焊接完成；放样划线预先完成；核算吊装物件的重量；对施工人员进行安全技术交底。四、施工步骤11、工程特点：由于该工程属于分散型布置，点多面广，与生产设备成交叉状，多属于高空作业，物件属于体积大、重量超重，给施工造成很大的难度，需全面铺开施工。由重到轻，有上而下施工。2、PH炉：停窑后根据预先划好的线割开管道。在预先焊好的吊点上挂10T倒链2只，就位用。待椭圆阀门吊至接口处，用倒链就位。Φ3800接口在阀门就位后固定牢固后安装。在预先焊好的吊点处挂2T倒链3只，待管道接口吊至接口处，用倒链固定，对口焊接。Φ3400接口由于在Φ3800接口下方，本着安全第一的原则，Φ3400接口必须在Φ3800接口完成后再进行。3、AQC炉：在停窑后，根据预先划好的线割开管道，在预先焊好的吊点挂5T倒链2只，在Φ3550阀门吊至接口处用倒链就位。Φ2800、Φ1700风管在Φ3550阀门安装固定后开始吊装，同时矩形风管也可以用25T汽车吊进行吊装。4、锅炉轴机冷却水的接口在停窑后确定无水后进行。五、施工管理网络2项目经理施工负责人技术负责人安全负责人PH炉负责人AQC炉负责人辅机冷却水及机动负责人物资供应处一班6人二班6人甲班6人乙班6人A班6人B班6人丙班6人六、安全措施1、进入施工现场的工作人员，应遵守现场安全操作规程，一律配戴安全帽，高空作业一律配戴安全带，脚手架，跳板必须搭设牢固。2、机具在使用前必须经过检查，确认安全、可靠、合格后方可能使用，对于较重量的吊袋工作，应对吊具、绳索、工机具进行必要的负荷实验，进行试吊、试运转确认安全可靠后，方可进行吊装。单项工程施工前，应以单项施工方案为依据，进行安全、技术交底，做到工作任务明确，施工方法明确，物体重量明确、安全措施明确。33、做到文明施工，施工现场应保持清洁、整齐，有坑、洞的地方应加盖或护栏，并有明确的安全标志，边沿地方应有栏杆或安全网，安全措施应牢固可靠。4、任何人不得擅自接移设备动力电源，一律由维修电工专人负责。5、电动设备用电应符合有关安全用电规定，在施工前应检查其绝缘性能，并应有防雨措施，凡使用非安全电压的手持式移动式电动工具，电气设备及临时照明用具时，都必须安装自保式漏电保护器。6、吊装前，查清吊物重量，选好吊点，严禁超负荷起吊，起重机应有安全限位装置。7、起吊时，重物下面不得通过和站人，无关人员严禁进入吊装现场，大型设备吊装时应设有警界线，并有专人负责。8、在金属容器内作业时应使用安全行灯照明，夜间施工应有足够的照明设备，施焊等作业时，应有通风措施。9、所有参加施工人员严格遵守有关安全技术的各种规程、规范、施工图纸和技术文件的要求。七、人员组成及机具配备一览表序号人员工种及机具单位数量备注1电工人22起重工人63焊工人204冷作工人65辅助工人104610T倒链台275T倒链台282T倒链台8950T吊机台11025T吊机台211电焊机台101210T平板车台1八、施工进度表5风管接口施工计划注：1、由于Φ3400管道无阀门，建议所有接口不开孔，等以后再开。2、Φ2800管道阀门在AQC炉底部，整根管道有30米长，施工需要时间。3、根据天气情况而确定具体施工时间，1各子项以确实能开工安装时计算。施工天数子项24681012141618202224262830323436384042444648505254565860626466687072747678808284Φ4000百叶阀安装PHΦ3550百叶阀安装AQC...
