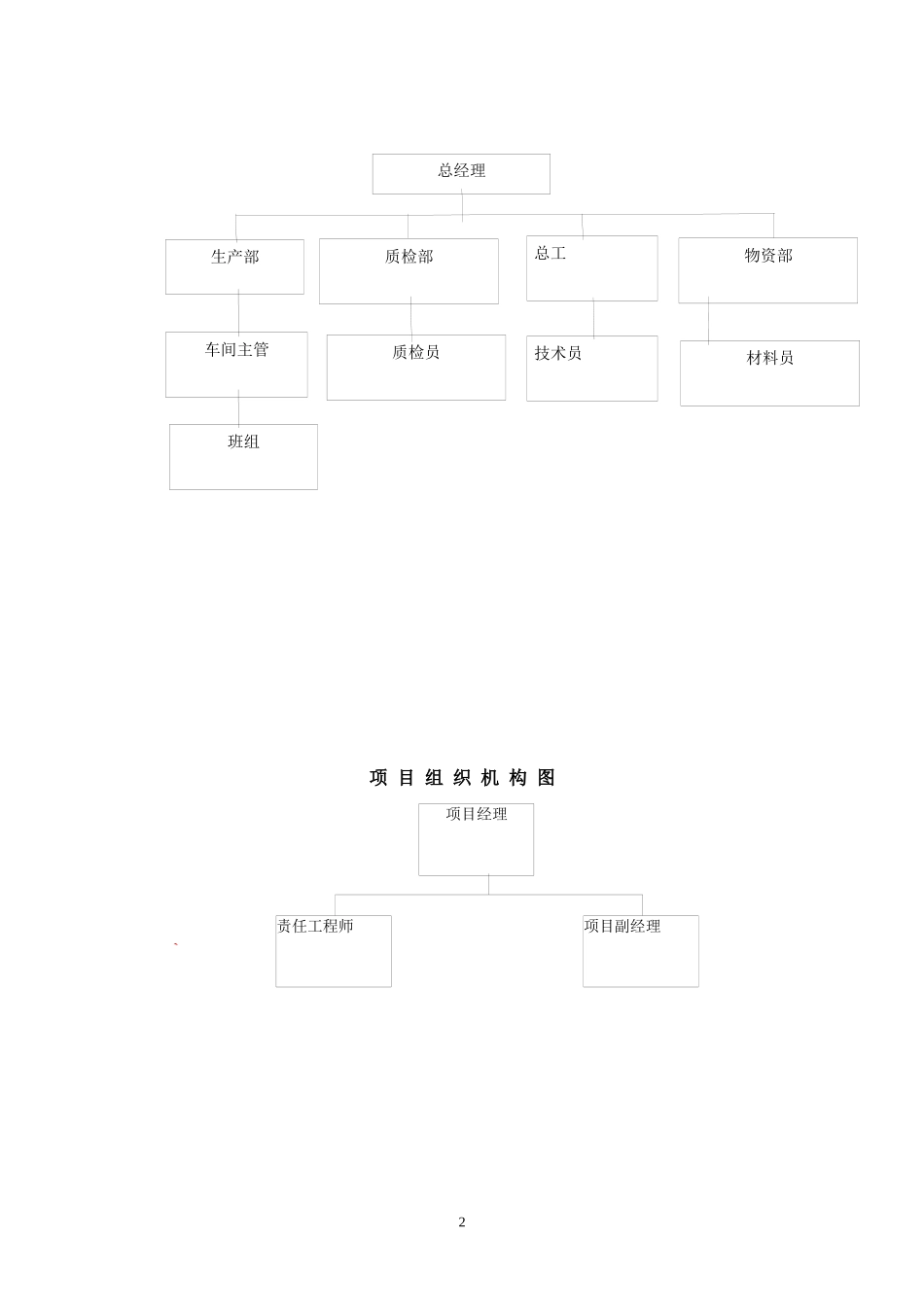

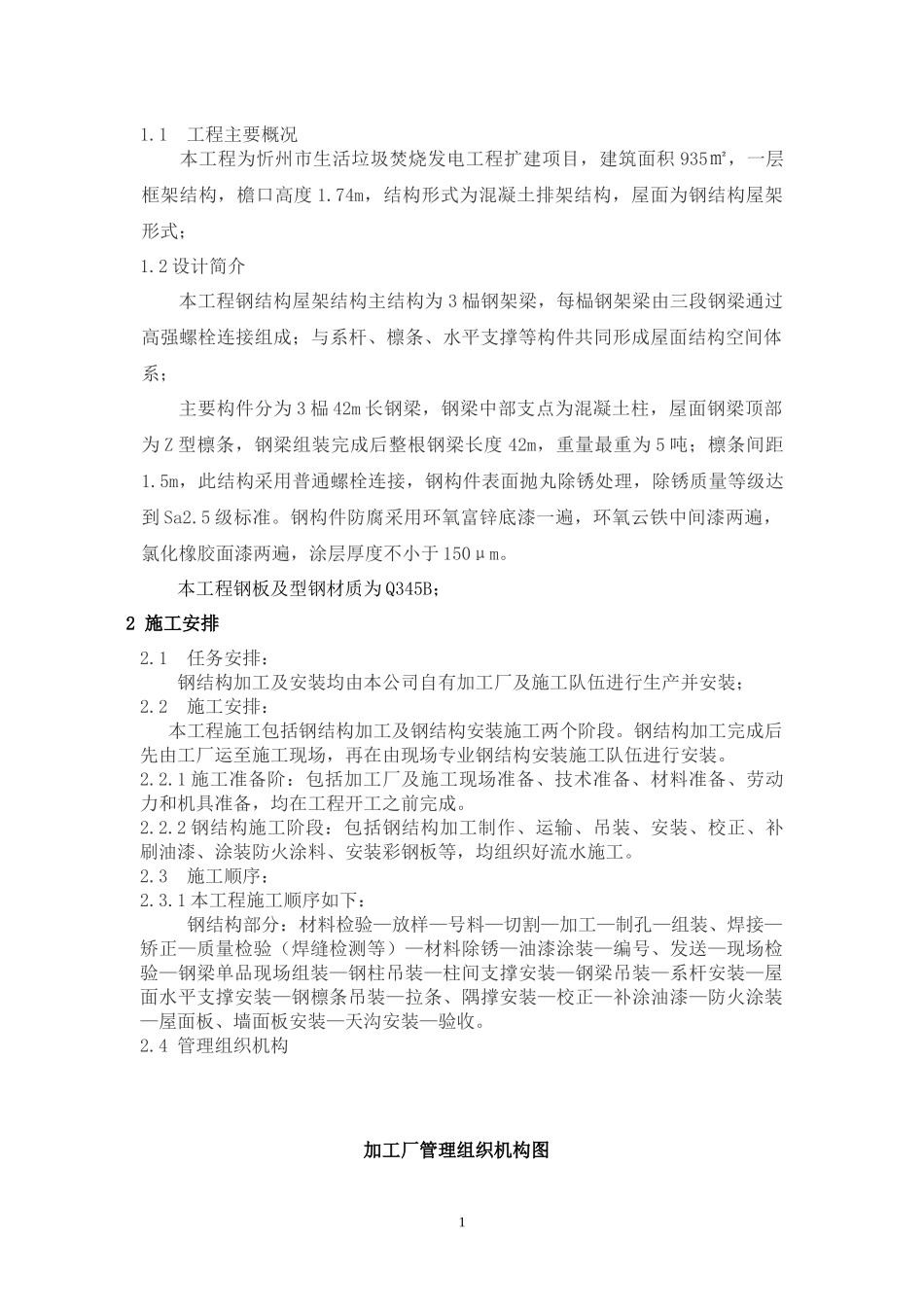

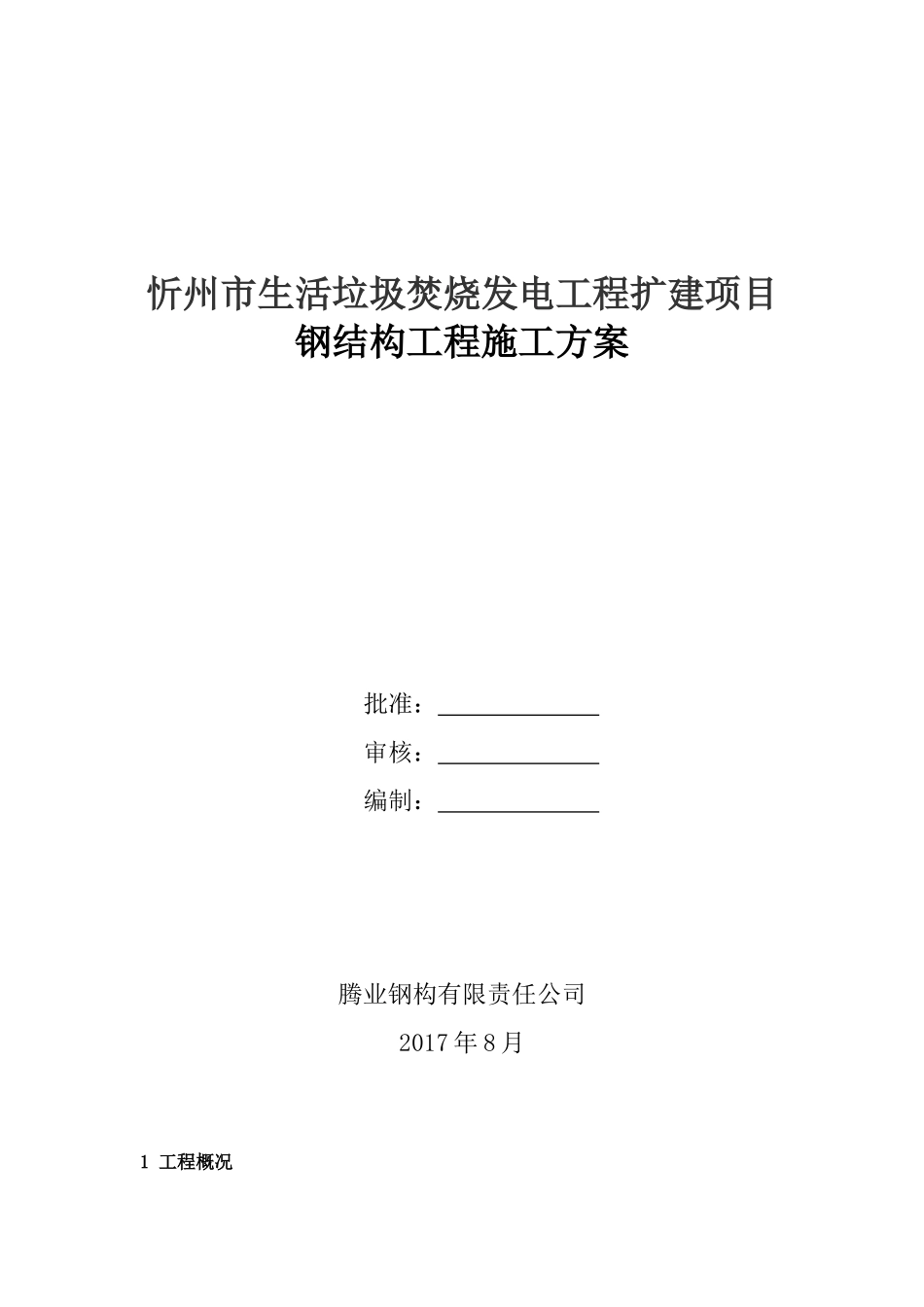

忻州市生活垃圾焚烧发电工程扩建项目钢结构工程施工方案批准：审核：编制：腾业钢构有限责任公司2017年8月1工程概况1.1工程主要概况本工程为忻州市生活垃圾焚烧发电工程扩建项目，建筑面积935㎡，一层框架结构，檐口高度1.74m，结构形式为混凝土排架结构，屋面为钢结构屋架形式；1.2设计简介本工程钢结构屋架结构主结构为3榀钢架梁，每榀钢架梁由三段钢梁通过高强螺栓连接组成；与系杆、檩条、水平支撑等构件共同形成屋面结构空间体系；主要构件分为3榀42m长钢梁，钢梁中部支点为混凝土柱，屋面钢梁顶部为Z型檩条，钢梁组装完成后整根钢梁长度42m，重量最重为5吨；檩条间距1.5m，此结构采用普通螺栓连接，钢构件表面抛丸除锈处理，除锈质量等级达到Sa2.5级标准。钢构件防腐采用环氧富锌底漆一遍，环氧云铁中间漆两遍，氯化橡胶面漆两遍，涂层厚度不小于150μm。本工程钢板及型钢材质为Q345B；2施工安排2.1任务安排：钢结构加工及安装均由本公司自有加工厂及施工队伍进行生产并安装；2.2施工安排：本工程施工包括钢结构加工及钢结构安装施工两个阶段。钢结构加工完成后先由工厂运至施工现场，再在由现场专业钢结构安装施工队伍进行安装。2.2.1施工准备阶：包括加工厂及施工现场准备、技术准备、材料准备、劳动力和机具准备，均在工程开工之前完成。2.2.2钢结构施工阶段：包括钢结构加工制作、运输、吊装、安装、校正、补刷油漆、涂装防火涂料、安装彩钢板等，均组织好流水施工。2.3施工顺序：2.3.1本工程施工顺序如下：钢结构部分：材料检验—放样—号料—切割—加工—制孔—组装、焊接—矫正—质量检验（焊缝检测等）—材料除锈—油漆涂装—编号、发送—现场检验—钢梁单品现场组装—钢柱吊装—柱间支撑安装—钢梁吊装—系杆安装—屋面水平支撑安装—钢檩条吊装—拉条、隅撑安装—校正—补涂油漆—防火涂装—屋面板、墙面板安装—天沟安装—验收。2.4管理组织机构加工厂管理组织机构图1项目经理责任工程师项目副经理项目组织机构图`总经理生产部质检部物资部材料员质检员班组车间主管总工技术员23施工进度计划满足甲方要求（资料中未明示）；4施工准备与资源配置计划4.1编制依据：4.1.1甲方提供的设计图纸（电子版）4.1.2《钢结构工程施工质量验收规范》GB50205—20014.1.3《门式刚架轻型房屋钢结构技术规程》CECS102：2002（2012版）4.1.4《建筑钢结构焊接技术规程》JGJ81-20024.1.5《工程建设安装工程起重施工规范》HG20201-20004.1.6《起重吊运指挥信号》GB5082-854.1.7《起重机械安全规程》GB6067-20104.1.8《一般用途钢丝绳》GB/T20118-20064.1.9《建筑施工起重吊装安全技术规范》JGJ276-20124.10《门式刚架轻型房屋钢构件》JG144—20024.11《钢结构用扭剪型高强螺栓连接》GB3632—20084.12建质（2009）87号文4.13《施工现场临时用电安全技术规范》JGJ46-2005施工班组34.14《建筑施工高处作业安全技术规范》JGJ80-914.2技术准备：积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工及加工人员进行施工组织设计和技术交底，把工程的设计内容、施工计划和施工技术要求等，详尽的向相关人员讲解清楚，落实进度计划，制定技术责任制的必要措施。4.3物资准备：根据施工预算和分部分项工程施工方法和施工进度的安排，组织货源，确定加工、供应地点和供应方式，签订物资供货合同。根据各种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管。4.4劳动力等组织准备：加工厂及项目部分别成立以相关责任人为领导的组织机构，建立健全各项规章管理制度，确定劳动组织的领导机构编制和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训及安全教育，并对其进行技术、质量、安全交底，预防发生安全和质量事故。为了加快施工准备工作的进度，必须...
