XX工程落地式脚手架施工方案VIP免费

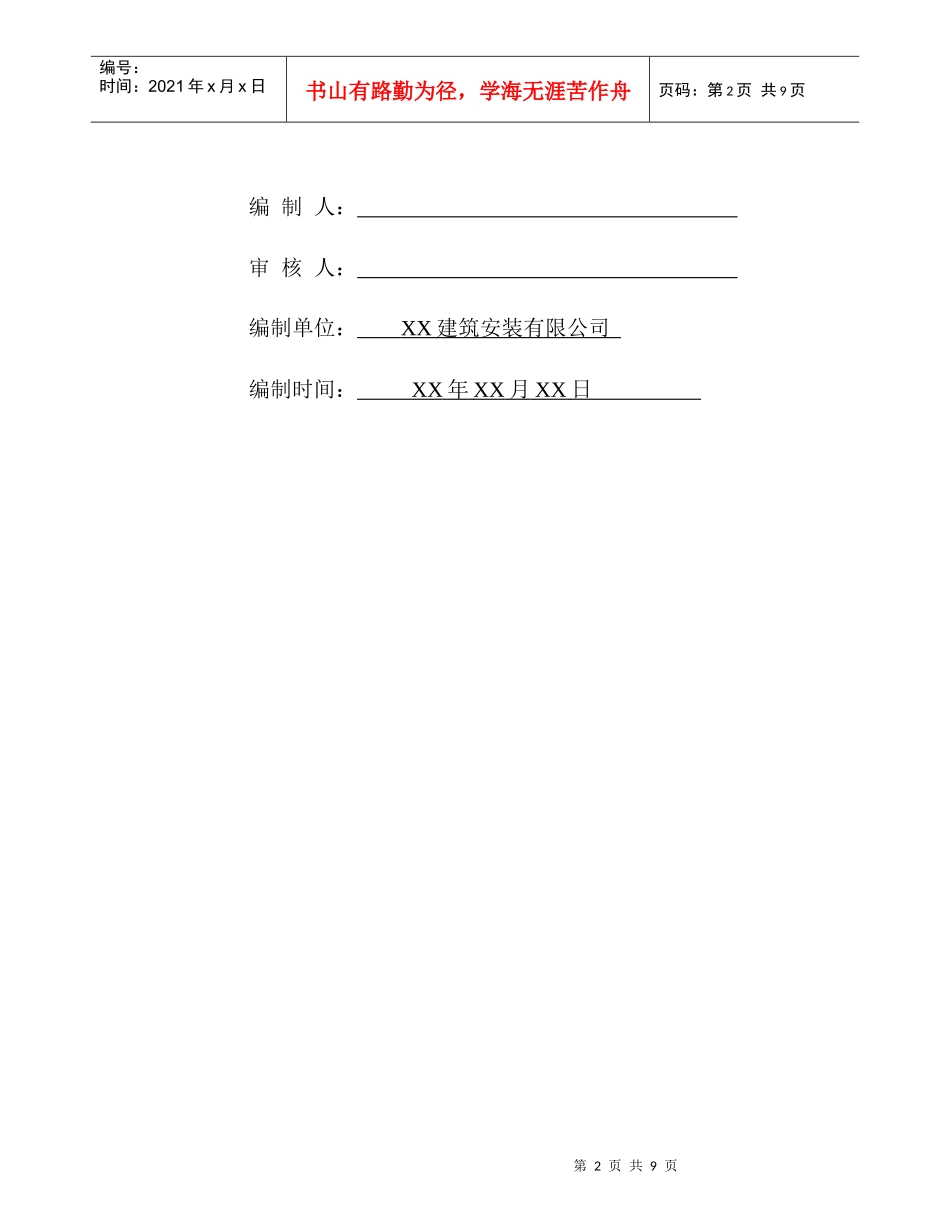

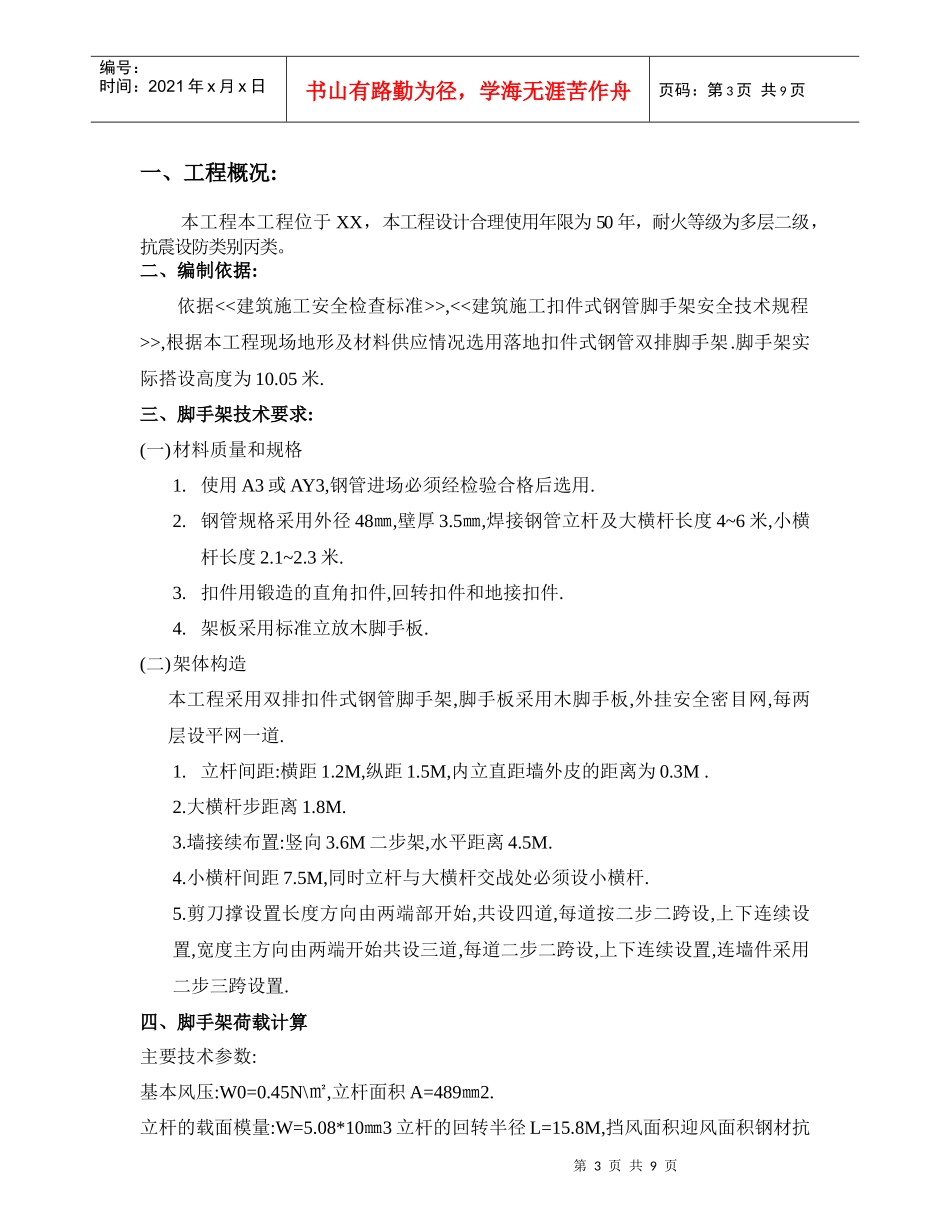

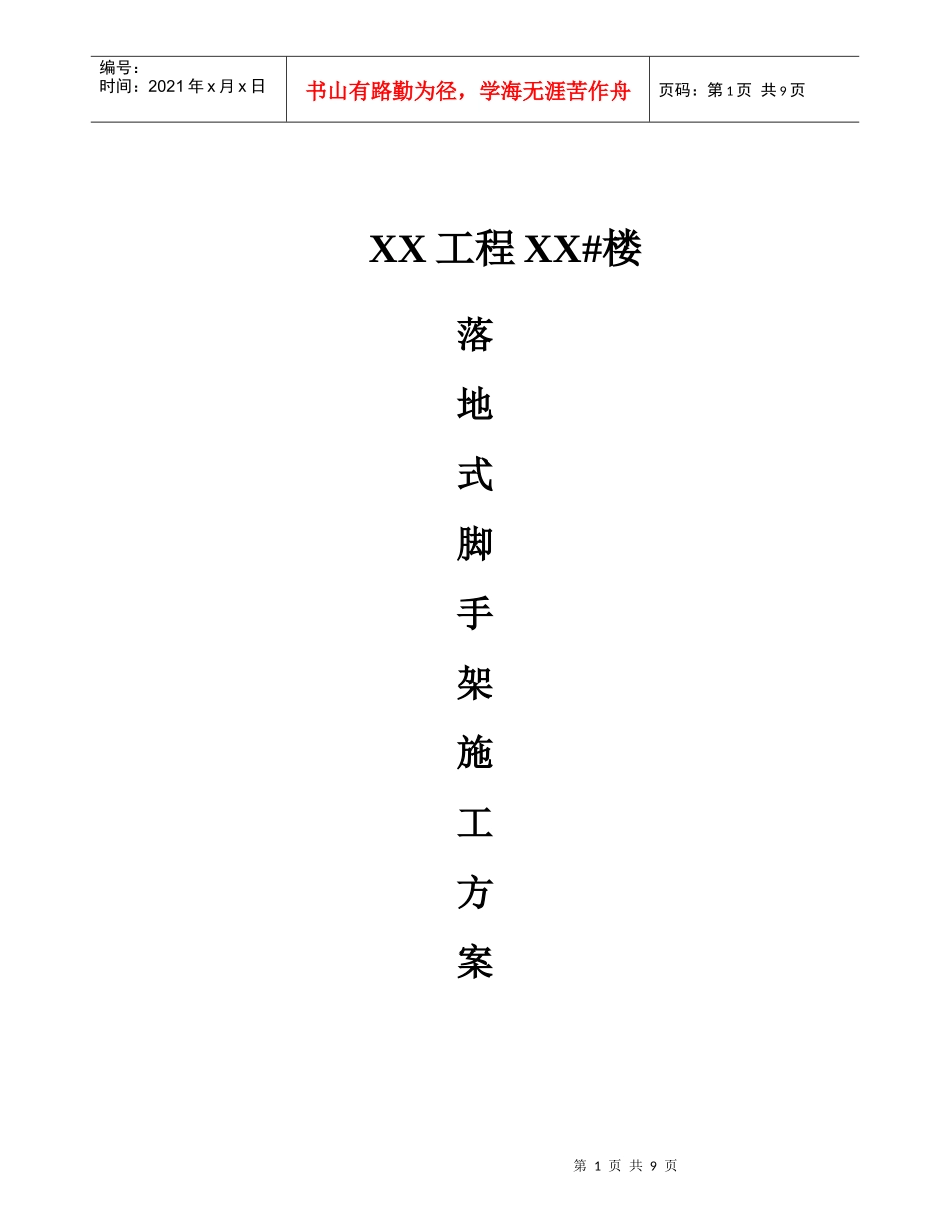

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页XX工程XX#楼落地式脚手架施工方案第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页编制人：审核人：编制单位：XX建筑安装有限公司编制时间：XX年XX月XX日第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一、工程概况:本工程本工程位于XX，本工程设计合理使用年限为50年，耐火等级为多层二级，抗震设防类别丙类。二、编制依据:依据<<建筑施工安全检查标准>>,<<建筑施工扣件式钢管脚手架安全技术规程>>,根据本工程现场地形及材料供应情况选用落地扣件式钢管双排脚手架.脚手架实际搭设高度为10.05米.三、脚手架技术要求:(一)材料质量和规格1.使用A3或AY3,钢管进场必须经检验合格后选用.2.钢管规格采用外径48㎜,壁厚3.5㎜,焊接钢管立杆及大横杆长度4~6米,小横杆长度2.1~2.3米.3.扣件用锻造的直角扣件,回转扣件和地接扣件.4.架板采用标准立放木脚手板.(二)架体构造本工程采用双排扣件式钢管脚手架,脚手板采用木脚手板,外挂安全密目网,每两层设平网一道.1.立杆间距:横距1.2M,纵距1.5M,内立直距墙外皮的距离为0.3M.2.大横杆步距离1.8M.3.墙接续布置:竖向3.6M二步架,水平距离4.5M.4.小横杆间距7.5M,同时立杆与大横杆交战处必须设小横杆.5.剪刀撑设置长度方向由两端部开始,共设四道,每道按二步二跨设,上下连续设置,宽度主方向由两端开始共设三道,每道二步二跨设,上下连续设置,连墙件采用二步三跨设置.四、脚手架荷载计算主要技术参数:基本风压:W0=0.45N\㎡,立杆面积A=489㎜2.立杆的载面模量:W=5.08*10㎜3立杆的回转半径L=15.8M,挡风面积迎风面积钢材抗第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页压强度设计值FC=0.205KN\㎜2,连墙件横距LW=4.5M,连墙件竖距HW=3.6M.钢管自重38.4N\M,直角扣件0.0132KN\个.对接扣件0.0184N\个,安全网自重心0.076KN\㎡.本工程架子只作为装修,围护使用查表qk=1.2KNm,1.恒荷载的标准什GK=HI(gk1+gk2)+n11agk2,查表得gkl=0.1089KN\m,gk2=0.2612KN\m,gk3=0.0768KN\m,取Hi=24.55m.2.用于结构作业时:GK=24.55*(0.1089+0.0768)+1.5*0.2612=4.951KN.用于结构作业时:GK=24.55*(0.1089+0.0768)+2*1.5*0.2612=5.343KN.取Hi=12.28m,用于结构作业时:GK=12.28*(0.1089+0.0768)+1.5*0.2612=2.672KN.用于装修作业时:GK=12.28*(0.1089+0.0768)+2*1.5*0.2612=2.672KN.2.活荷载(作业层施工荷载)的标准值QK=nllaqk,查表得qk=1.8KN\M(结构作业时)qk=1.2KN\M,(装修作业时)用于结构作业时:QK=1.5*1.8=2.7KN.用于装修作业时:QK=2*1.5*1.2=3.6KN.3.风荷载标准值WK=0.7U1S,查表得U1=0.8,(离地5M),U2=1.72(离地25M)WK=0.7*1*0.8(或1.72)*0.45=0.252(或0.542)WK=1.5*0.252(或0.542)=0.378(或0.542)五、脚手架整体性验算1.确定材料跨度附加分项系数RM组合风荷载取RM=1.5607,2.计算轴心力设计值:N=1.2*(NGK+NGK)=1.2*(GK+GK)第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页验算底部截面:用于结构作业时:N=1.2*(4.951+2.7)=9.181KN.用于装修作业时:N=1.2*(5.343+3.6)=10.732KN.验算HI=12.38截面用于结构作业时:N=1.2*(2.672+2.7)=6.446KN.用于装修作业时:N=1.2*(3.064+3.6)=7.997KN.3.计算风荷载弯距MW=0.12qwh2=0.12*WKH2计算底部截面时:MW=0.12*0.813*1.8=0.316KN●M=316KN●M验算HI=12.28时截面如下:MW=0.12*0.813*1.8=0.316KN●M=316KN●M4.确定稳定系数:查表得=0.2355.验算稳定性;经验算稳定性可知满足稳定性要求.六、脚手架搭设程序地基处理→摆放垫木→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆→与立杆扫地杆扣紧→安一步大横杆并与各立杆相扣→安一步小横杆→安二步大横杆→安二步小横杆→安二小横杆加装临时斜撑→安三,四步大横杆→安三,安四小横杆→设连墙杆→接立杆→加设剪刀撑→铺脚手板→设栏杆、挡脚板→挂安全网.七、基础做法要求到外墙皮2.1M范围,做300㎜厚2:8灰土基础,下部素土分层回填...
