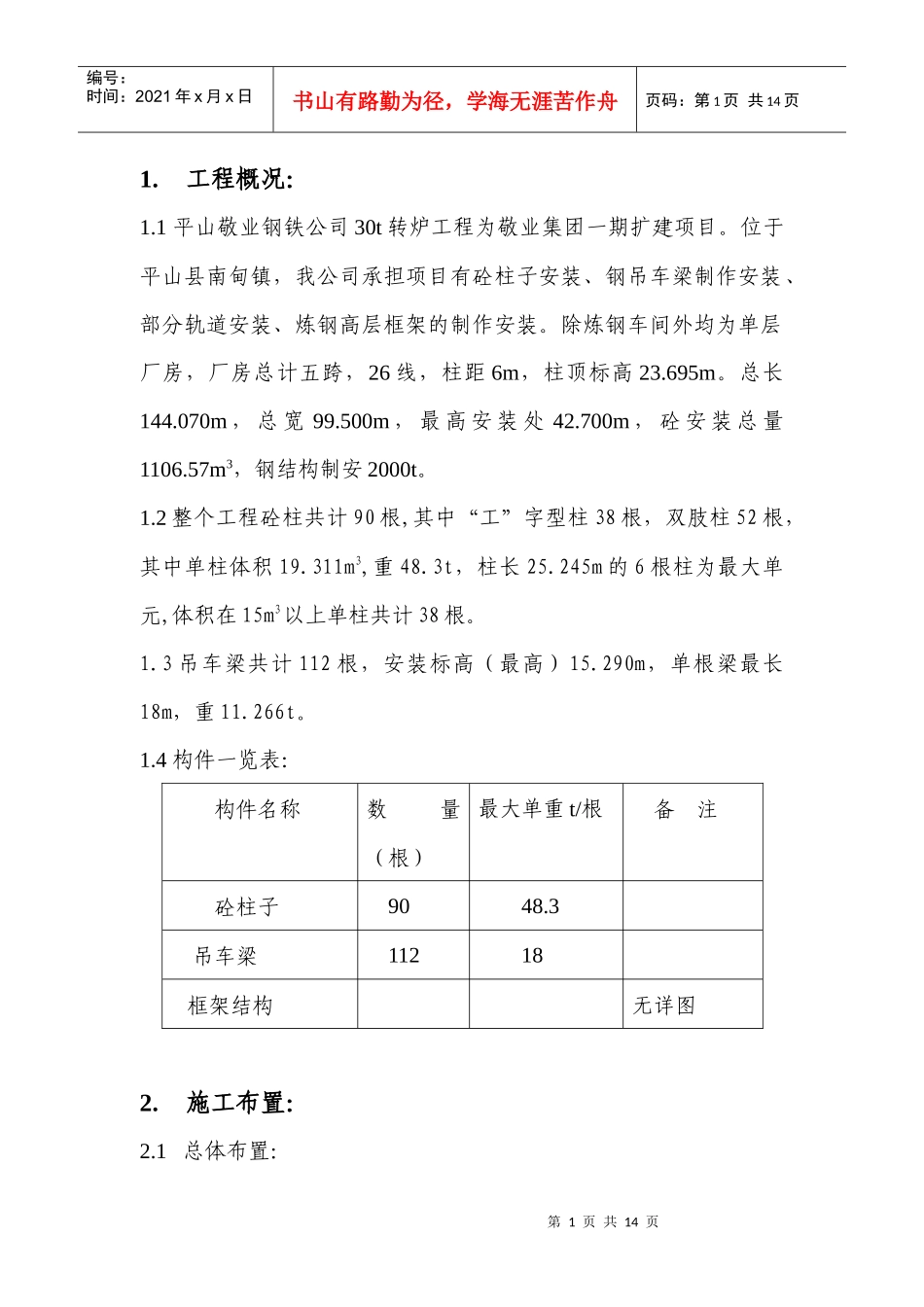

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页1.工程概况：1.1平山敬业钢铁公司30t转炉工程为敬业集团一期扩建项目。位于平山县南甸镇，我公司承担项目有砼柱子安装、钢吊车梁制作安装、部分轨道安装、炼钢高层框架的制作安装。除炼钢车间外均为单层厂房，厂房总计五跨，26线，柱距6m，柱顶标高23.695m。总长144.070m，总宽99.500m，最高安装处42.700m，砼安装总量1106.57m3，钢结构制安2000t。1.2整个工程砼柱共计90根,其中“工”字型柱38根，双肢柱52根，其中单柱体积19.311m3,重48.3t，柱长25.245m的6根柱为最大单元,体积在15m3以上单柱共计38根。1.3吊车梁共计112根，安装标高（最高）15.290m，单根梁最长18m，重11.266t。1.4构件一览表：构件名称数量（根）最大单重t/根备注砼柱子9048.3吊车梁11218框架结构无详图2.施工布置：2.1总体布置：第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页为了保证构件的制作质量和安装工期，决定由板材加工的构件（包括吊车梁、炼钢车间框架柱、平台梁等）在唐山工业园制作，剩余型材构件及制动板在钢厂新厂区制作。2.2现场制作厂地布置：在安装现场以西600m处，对其进行平整夯实。在甲方给定的电源处布置配电箱。搭设临时平台，并设排水设施。（详见现场布置图）。制作用电量500KVA，制作面积30m*80m=2400m2。2.3构件运输：全部构件均采用公路运输。运输时应注意以下几点：（1）按现场安装顺序运输。（2）装卸时对构件进行保护。（3）附有构件出厂清单。（4）运输车辆安全性能良好，运输时不能超限，并有封车设施。2.4现场材料、构件清点、堆放2.4.1对运至现场的构件、材料进行检查、确认其型号、规格及构件安装位置。2.4.2构件摆放平稳、整齐。2.4.3按现场安装顺序对构件分块、分层堆放，避免重复倒运。2.5安装施工用电：380KW。3.6施工工期：见施工网络计划。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页3.安装3.1安装前准备。3.1.1安装前做好图纸自审、会审。3.1.2写详细的作业设计、施工安措等。3.1.3完成现场场地平整，设置临时电焊机房、氧气、乙炔保护笼。3.1.4准备各种施工用具，制作足够的铁楔、爬梯等，检查各小型工具的安全性。3.1.5对砼柱子及基础进行复测（1）审核土建单位提供的施工测量资料，对基础进行复查验收，检查行列线间距、基础中心线、杯口、杯底标高等，若有超差及时上报处理。（2）吊装前对砼预制柱的几何尺寸及柱身弹出的中心线进行复查，在适当位置做出标高标记，测量柱底至柱牛腿，及柱底至柱顶的实际长度。3.2吊装机具选择3.2.1炼钢车间长60m，宽12m，顶部安装最高点43.1m。由现场条件、构件几何尺寸及最大构件重量、业主要求工期决定选择150t履带吊E、F、G列砼柱，100t履带吊，50t履带吊吊装A、B、C、D列砼柱及吊车梁，300tm塔吊作为炼钢车间吊装主机，300tm塔吊塔身高50m，臂长40m，最大起重量（R=18.4m）16t，最小起重量（R=40m）6.8t.均满足现场安装要求。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页3.3安装3.3.1砼土柱子安装在砼预制柱的预留吊装孔处系绳扣，起钩缓慢并观察砼柱刚度情况。当柱脚插入杯口后应悬离适当距离进行对位，对位时应从柱的四周向杯口放入8个楔块，并用橇棍拔动柱脚，使柱身中心线对准杯口中心线，并使柱身保持垂直，柱就位后应先将楔块略微打紧，微松吊钩，检查柱沉入杯底对口情况，若符合要求可将楔块打紧作柱的临时固定，然后回钩。3.3.2砼柱子校正及固定采用2台经纬仪从柱的相邻两面观察柱的中心线是否垂直，当垂直度偏差较小时，可敲打楔块纠正，若偏差较大时可采用千斤顶平顶法校正。校正合格的柱子应立即作永久固定，即浇筑砼。在杯口空隙中浇筑的砼强度应与砼强度等同或高于砼柱的强度，浇筑分二次进行，第一次浇筑至楔块底面，待砼强度达到25%时拔支楔块，再将砼浇满至杯口，待第二次浇筑的砼强度达17%以上才可吊装上部构件。第5页共14页第4页共14页编号：时间：2021...
