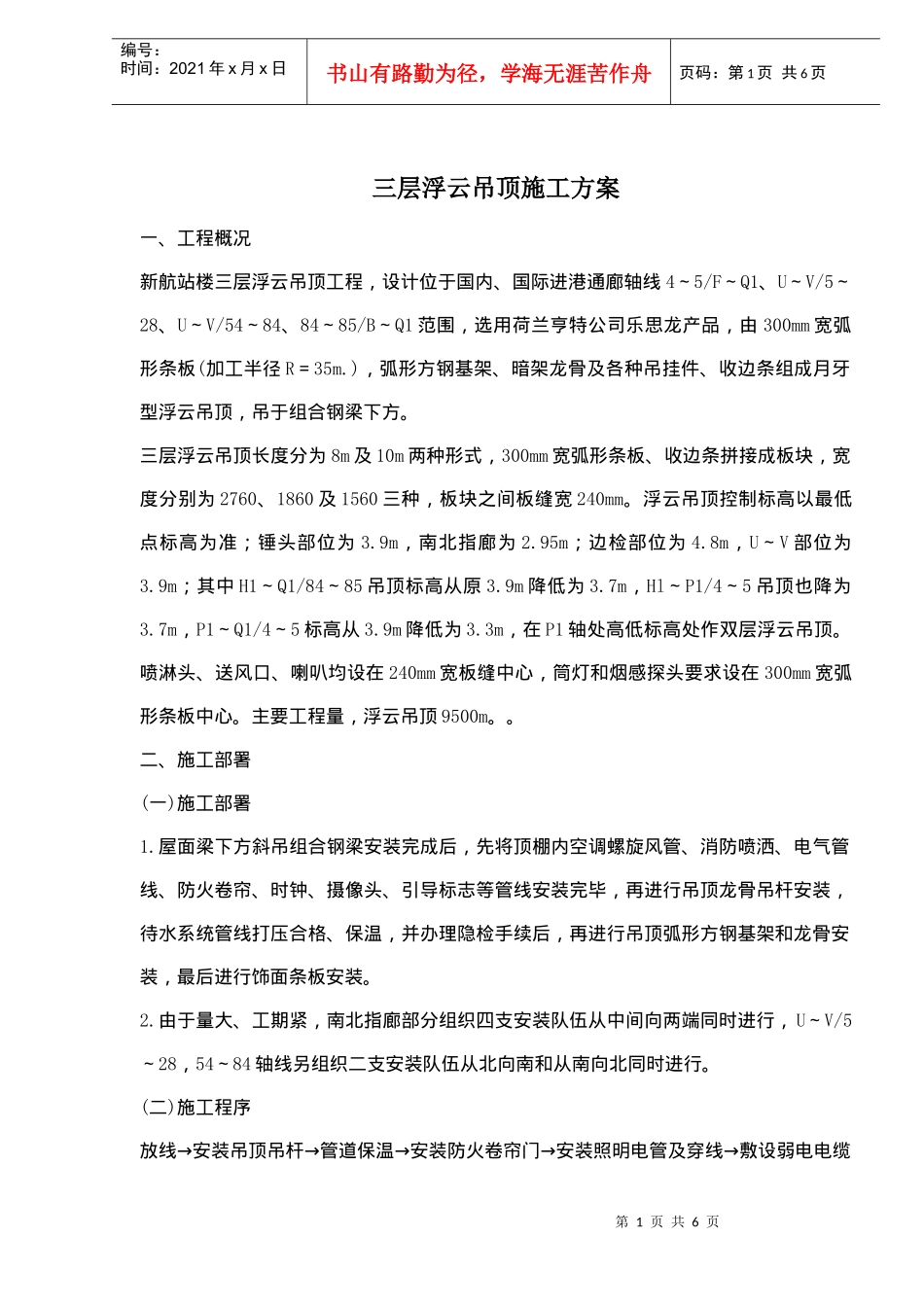

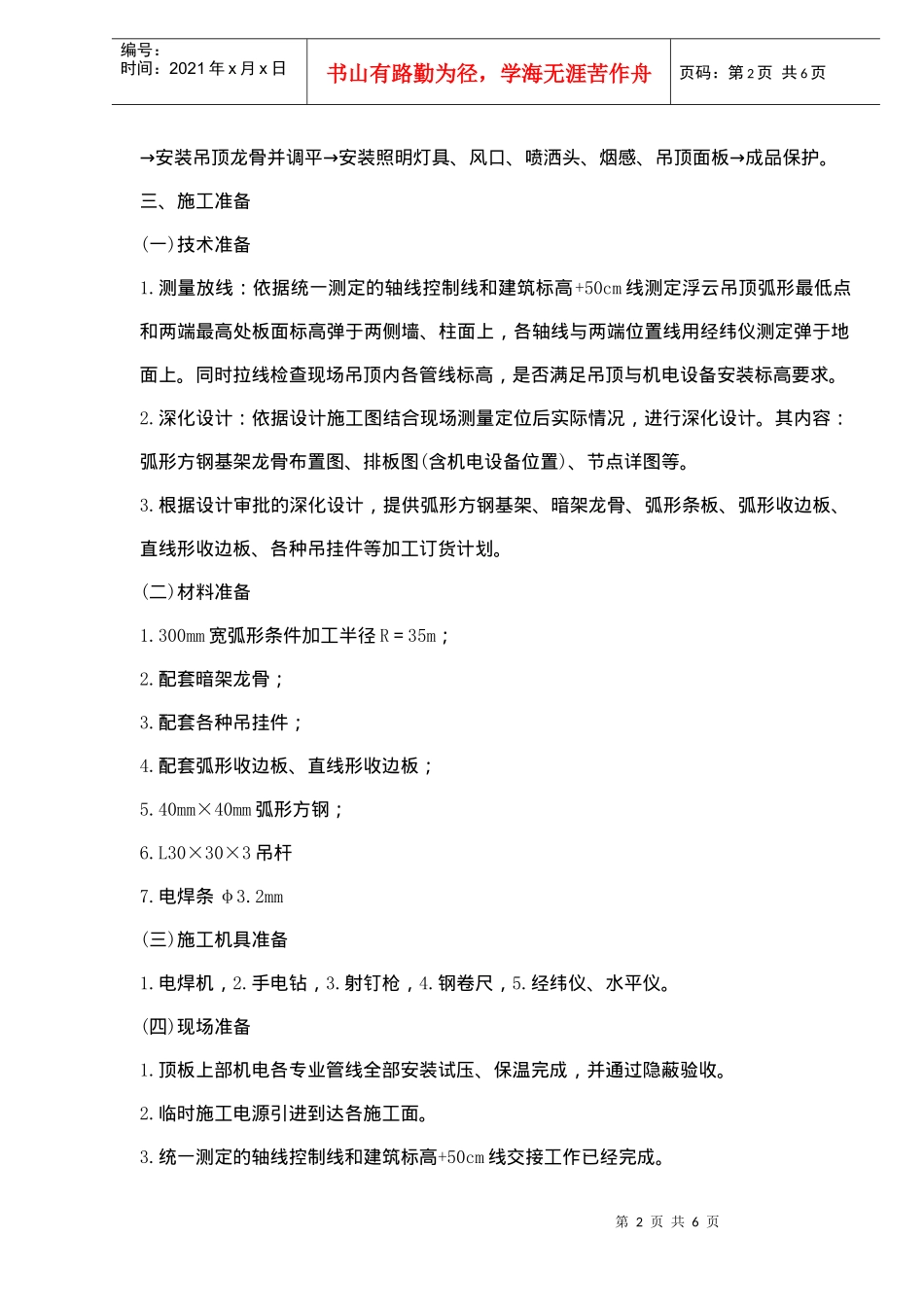

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页三层浮云吊顶施工方案一、工程概况新航站楼三层浮云吊顶工程,设计位于国内、国际进港通廊轴线4~5/F~Q1、U~V/5~28、U~V/54~84、84~85/B~Q1范围,选用荷兰亨特公司乐思龙产品,由300mm宽弧形条板(加工半径R=35m.),弧形方钢基架、暗架龙骨及各种吊挂件、收边条组成月牙型浮云吊顶,吊于组合钢梁下方。三层浮云吊顶长度分为8m及10m两种形式,300mm宽弧形条板、收边条拼接成板块,宽度分别为2760、1860及1560三种,板块之间板缝宽240mm。浮云吊顶控制标高以最低点标高为准;锤头部位为3.9m,南北指廊为2.95m;边检部位为4.8m,U~V部位为3.9m;其中H1~Q1/84~85吊顶标高从原3.9m降低为3.7m,Hl~P1/4~5吊顶也降为3.7m,P1~Q1/4~5标高从3.9m降低为3.3m,在P1轴处高低标高处作双层浮云吊顶。喷淋头、送风口、喇叭均设在240mm宽板缝中心,筒灯和烟感探头要求设在300mm宽弧形条板中心。主要工程量,浮云吊顶9500m。。二、施工部署(一)施工部署1.屋面梁下方斜吊组合钢梁安装完成后,先将顶棚内空调螺旋风管、消防喷洒、电气管线、防火卷帘、时钟、摄像头、引导标志等管线安装完毕,再进行吊顶龙骨吊杆安装,待水系统管线打压合格、保温,并办理隐检手续后,再进行吊顶弧形方钢基架和龙骨安装,最后进行饰面条板安装。2.由于量大、工期紧,南北指廊部分组织四支安装队伍从中间向两端同时进行,U~V/5~28,54~84轴线另组织二支安装队伍从北向南和从南向北同时进行。(二)施工程序→→→→→放线安装吊顶吊杆管道保温安装防火卷帘门安装照明电管及穿线敷设弱电电缆第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页→→→安装吊顶龙骨并调平安装照明灯具、风口、喷洒头、烟感、吊顶面板成品保护。三、施工准备(一)技术准备1.测量放线:依据统一测定的轴线控制线和建筑标高+50cm线测定浮云吊顶弧形最低点和两端最高处板面标高弹于两侧墙、柱面上,各轴线与两端位置线用经纬仪测定弹于地面上。同时拉线检查现场吊顶内各管线标高,是否满足吊顶与机电设备安装标高要求。2.深化设计:依据设计施工图结合现场测量定位后实际情况,进行深化设计。其内容:弧形方钢基架龙骨布置图、排板图(含机电设备位置)、节点详图等。3.根据设计审批的深化设计,提供弧形方钢基架、暗架龙骨、弧形条板、弧形收边板、直线形收边板、各种吊挂件等加工订货计划。(二)材料准备1.300mm宽弧形条件加工半径R=35m;2.配套暗架龙骨;3.配套各种吊挂件;4.配套弧形收边板、直线形收边板;5.40mm×40mm弧形方钢;6.L30×30×3吊杆7.电焊条φ3.2mm(三)施工机具准备1.电焊机,2.手电钻,3.射钉枪,4.钢卷尺,5.经纬仪、水平仪。(四)现场准备1.顶板上部机电各专业管线全部安装试压、保温完成,并通过隐蔽验收。2.临时施工电源引进到达各施工面。3.统一测定的轴线控制线和建筑标高+50cm线交接工作已经完成。第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页四、主要施工方法1.测量定位:依据已测定各轴线和弧形浮云顶棚纵向中心线及两端位置线,并弹于楼地面上,浮云吊顶底部中心线最低饰面标高和两端最高饰面标高,引测到两侧墙、柱面上,然后,安装临时吊杆与组合吊梁焊接,每18m一组三根,将上述饰面标高引测到吊杆上,用L30×3角钢上口同引测饰面标高齐平,与吊杆焊接。再把弹于地面上纵向三条位置线用线坠引吊至角钢上,最后用经纬仪校核。2.吊杆安装:按深化设计布板图,弧形方钢基架位置上方安装L30×3吊杆,间距8m@1500mm,10m@2000mm,各5根,与组合钢梁焊接,要求双面焊,应注意吊杆纵向和横向必须在一条线上。浮云顶棚两端头往里1000mm范围内不许焊接吊杆及斜撑。3.弧形方钢基架安装:40mm×40mm弧形方钢基架间距随浮云板分块,标准跨为2700mm,双柱变形缝为1800mm,电梯机房为1500mm。将中心和两端标高按已测定标高控制线拉通线安装弧形方钢基架,其长度分别为8014mm和10036mm,从饰面线往上量90mm,在弧形方钢两端头焊接5...
