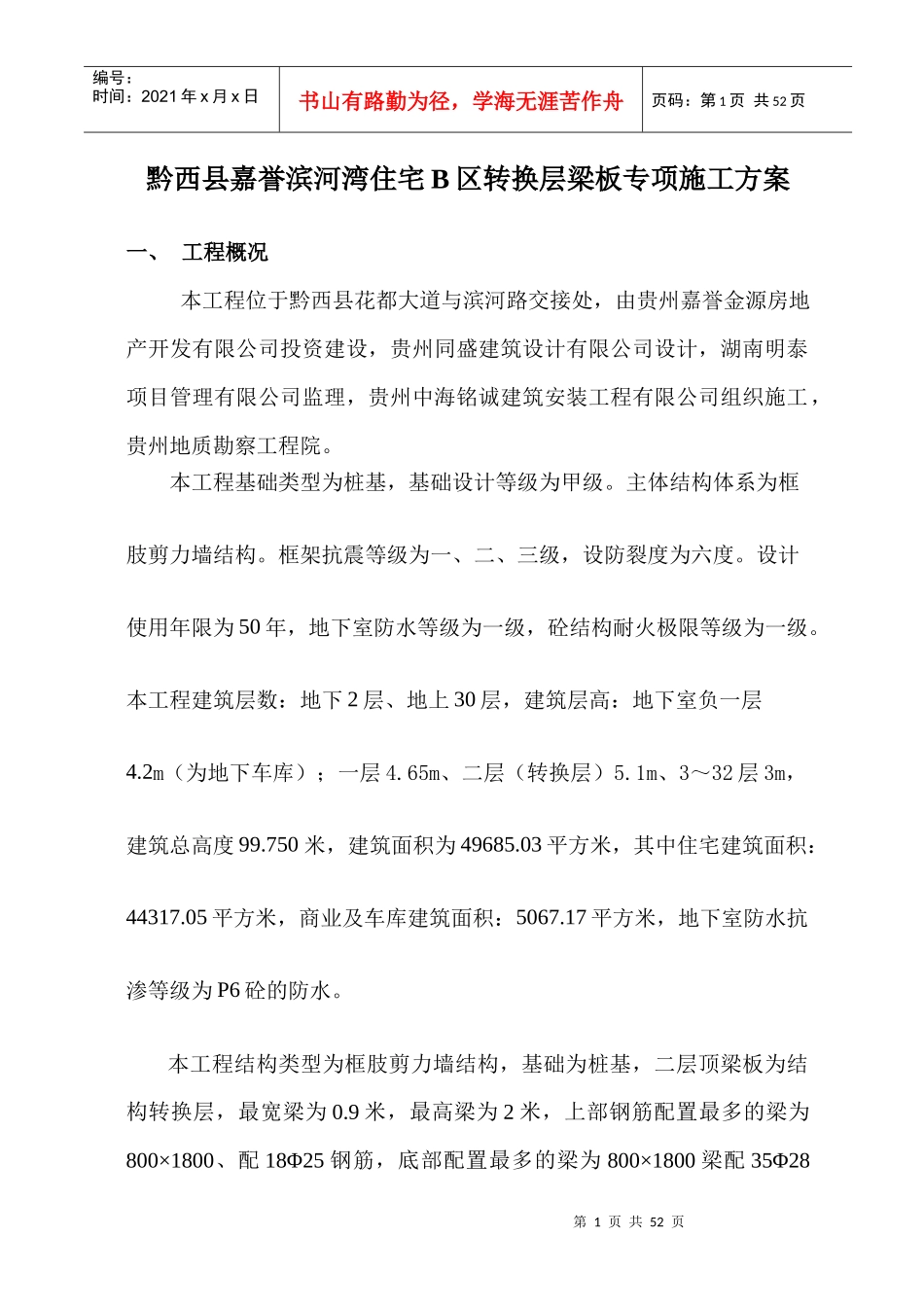

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页黔西县嘉誉滨河湾住宅B区转换层梁板专项施工方案一、工程概况本工程位于黔西县花都大道与滨河路交接处，由贵州嘉誉金源房地产开发有限公司投资建设，贵州同盛建筑设计有限公司设计，湖南明泰项目管理有限公司监理，贵州中海铭诚建筑安装工程有限公司组织施工，贵州地质勘察工程院。本工程基础类型为桩基，基础设计等级为甲级。主体结构体系为框肢剪力墙结构。框架抗震等级为一、二、三级，设防裂度为六度。设计使用年限为50年，地下室防水等级为一级，砼结构耐火极限等级为一级。本工程建筑层数：地下2层、地上30层，建筑层高：地下室负一层4.2m（为地下车库）；一层4.65m、二层（转换层）5.1m、3～32层3m，建筑总高度99.750米，建筑面积为49685.03平方米，其中住宅建筑面积：44317.05平方米，商业及车库建筑面积：5067.17平方米，地下室防水抗渗等级为P6砼的防水。本工程结构类型为框肢剪力墙结构，基础为桩基，二层顶梁板为结构转换层，最宽梁为0.9米，最高梁为2米，上部钢筋配置最多的梁为800×1800、配18Φ25钢筋，底部配置最多的梁为800×1800梁配35Φ28第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页钢筋、900×2000梁配30Φ25钢筋。二、编制依据1、贵州同盛建筑设计有限公司设计的黔西县嘉誉滨河湾住宅小区施工图、会审纪要及设计变更。2、监理公司编制的监理大纲、监理规划以及实施细则。3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。4、《木结构设计规范》（GB50005-2003）。5、现行建筑工程施工质量验收规范。6、建筑施工手册。7、现行安全文明管理规范、规定以及国家有地方法律条规。三、转换层结构设计特征本工程层梁截面主要有：900×2000、900×900、800×1800、800×1200、700×1800、700×1500、700×1300、700×1000、750×1500、600×1200、600×800、650×1800、500×1200、400×1000、400×700、400×600、300×800、300×600、250×450等规格。高度在1000以上的的基本都属于转换梁（去承上部异形柱的梁）。在转换梁底部最大配筋为35Φ28，最大顶面配筋为36Φ25。转换层板厚为180mm，B3栋板面面积为827.6ｍ２、B2栋板面积为1072.9ｍ２、B1栋板面积为1118.9ｍ２转换层梁、板、柱及剪力墙混凝土等级均为C50。四、方案的选择第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页根据本工程的特点，转换层拟采取柱墙、梁、板砼分开浇筑，以减小施工荷载，采取先浇柱和剪力墙、再浇梁、最后浇板的施工方式。模板采用钢管支撑，木方内外楞，胶合板。混凝土全部采用商品混凝土，混凝土输送泵输送。五、主要施工方法（一）、施工顺序模板支撑系统搭设→柱子、剪力墙钢筋绑扎→梁底模铺设→安装柱、剪力模→浇柱、剪力墙砼板→梁钢筋绑扎→梁侧模安装及板底模铺设→楼板钢筋绑扎→梁砼浇筑→楼板砼浇筑→砼养护→柱剪力墙模板拆除→梁侧模拆除→楼板模板及支撑拆除→大梁底模及支撑拆除。（二）、模板及支撑系统1、模板安装前，对木工班组进行安全技术交底。由测量班组用经纬仪将中心线和主控制线放出，再由现场施工员配合以控制线为起点，引出其它轴线。然后根据施工图弹出各构件的外边线和中心线，弹线时应将边线和中心线引至构件外1000以上，便于校正及复线验收等用。用水准仪把建筑物标高根据模板的实际标高要求，直接引测到模板安装位置。在建筑物外设永久性标高，便于复测及验收用。检查支撑系统、模板系第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页统是否按要求搭设。胶合板应刷好脱模剂平放整齐待用。木楞、钢管、扣减等材料亦应进行检查，不符合要求的严禁使用。2、转换层梁顶架支撑：转换层顶架支撑系统是本工程最关键的部分，决定工程的安全。转换层最大梁是/～轴上的900×2000（单跨度6.9m），/～轴和/～轴上的800×1800（单跨度7.95m）。具体模板及支撑计算附后。根据支撑承载力计算结果，大梁顶...
