外脚手架施工方案2890799838VIP免费

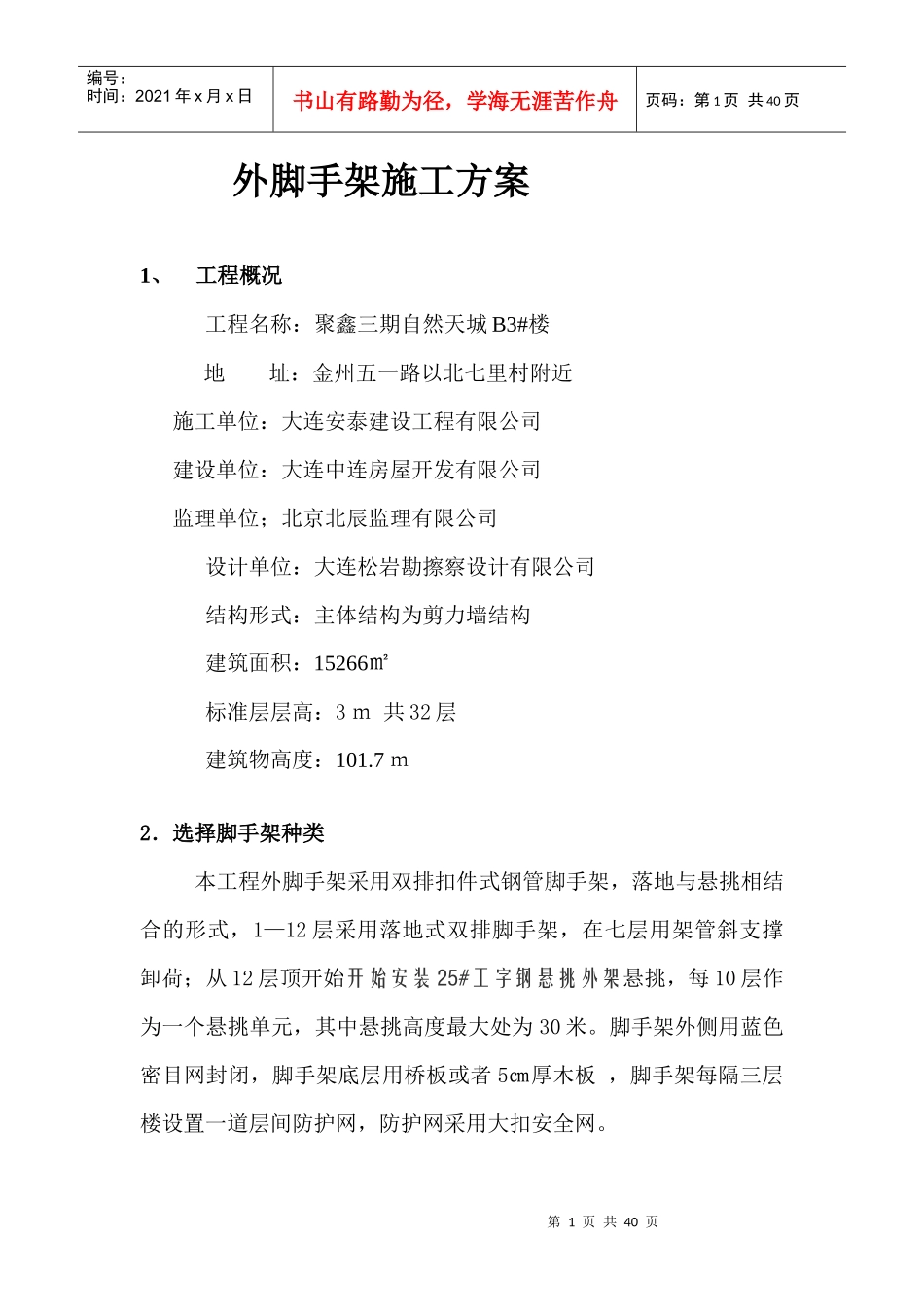

外脚手架施工方案2890799838_第1页
1/40

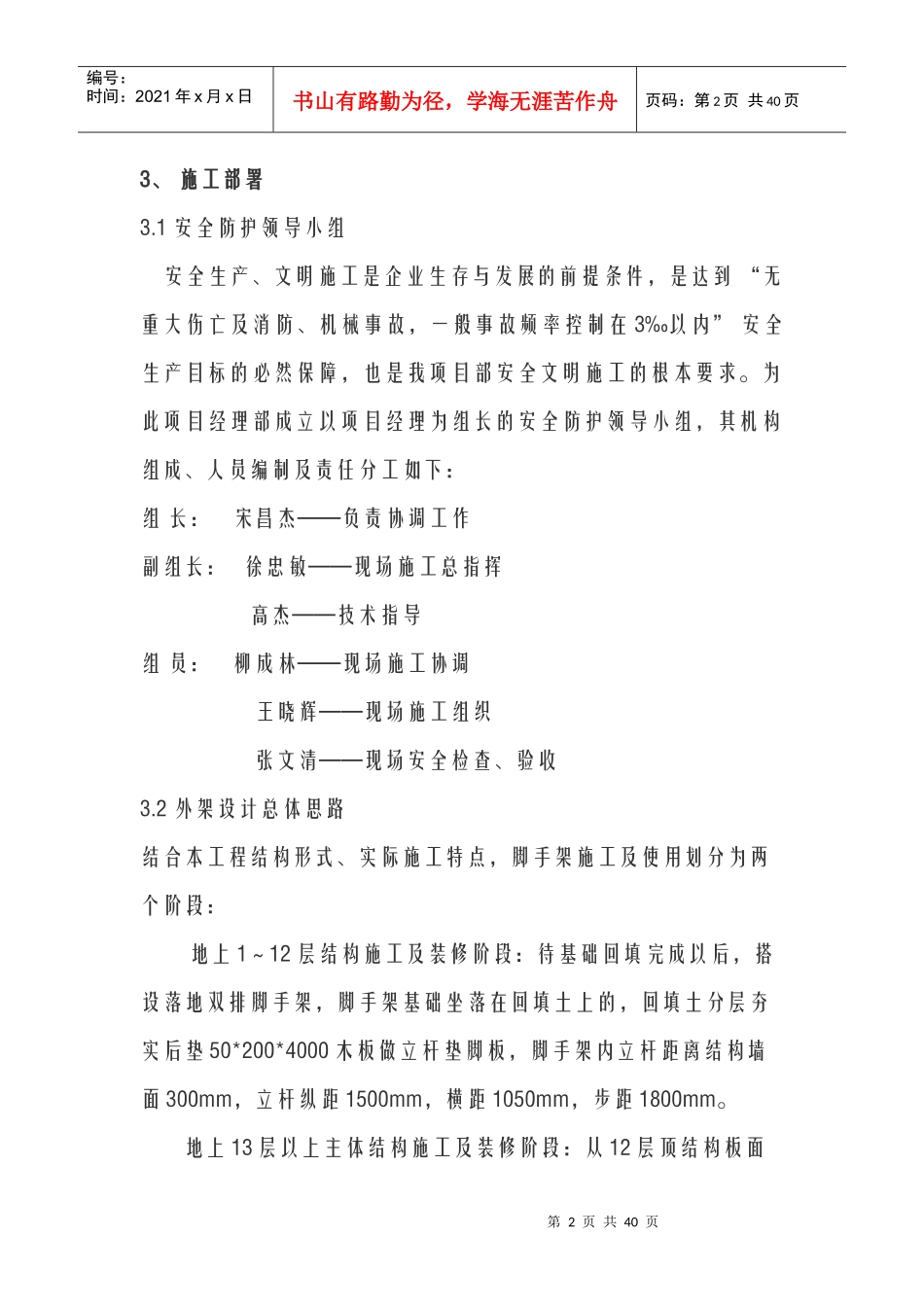

外脚手架施工方案2890799838_第2页
2/40

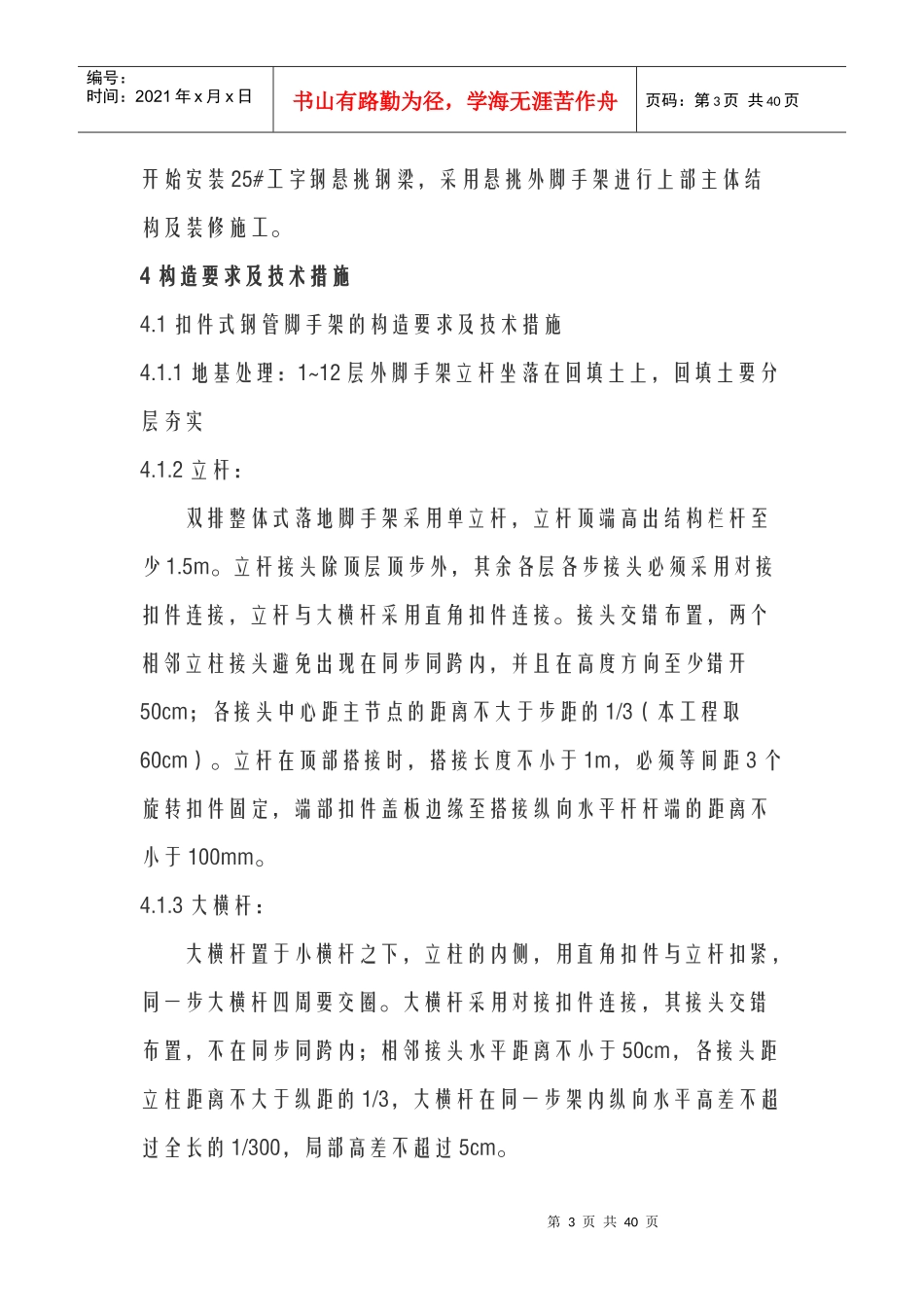

外脚手架施工方案2890799838_第3页
3/40
第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共40页外脚手架施工方案1、工程概况工程名称:聚鑫三期自然天城B3#楼地址:金州五一路以北七里村附近施工单位:大连安泰建设工程有限公司建设单位:大连中连房屋开发有限公司监理单位;北京北辰监理有限公司设计单位:大连松岩勘擦察设计有限公司结构形式:主体结构为剪力墙结构建筑面积:15266㎡标准层层高:3m共32层建筑物高度:101.7m2.选择脚手架种类本工程外脚手架采用双排扣件式钢管脚手架,落地与悬挑相结合的形式,1—12层采用落地式双排脚手架,在七层用架管斜支撑卸荷;从12层顶开始开始安装25#工字钢悬挑外架悬挑,每10层作为一个悬挑单元,其中悬挑高度最大处为30米。脚手架外侧用蓝色密目网封闭,脚手架底层用桥板或者5㎝厚木板,脚手架每隔三层楼设置一道层间防护网,防护网采用大扣安全网。第2页共40页第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页3、施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件,是达到“无重大伤亡及消防、机械事故,一般事故频率控制在3‰以内”安全生产目标的必然保障,也是我项目部安全文明施工的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下:组长:宋昌杰——负责协调工作副组长:徐忠敏——现场施工总指挥高杰——技术指导组员:柳成林——现场施工协调王晓辉——现场施工组织张文清——现场安全检查、验收3.2外架设计总体思路结合本工程结构形式、实际施工特点,脚手架施工及使用划分为两个阶段:地上1~12层结构施工及装修阶段:待基础回填完成以后,搭设落地双排脚手架,脚手架基础坐落在回填土上的,回填土分层夯实后垫50*200*4000木板做立杆垫脚板,脚手架内立杆距离结构墙面300mm,立杆纵距1500mm,横距1050mm,步距1800mm。地上13层以上主体结构施工及装修阶段:从12层顶结构板面第3页共40页第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页开始安装25#工字钢悬挑钢梁,采用悬挑外脚手架进行上部主体结构及装修施工。4构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理:1~12层外脚手架立杆坐落在回填土上,回填土要分层夯实4.1.2立杆:双排整体式落地脚手架采用单立杆,立杆顶端高出结构栏杆至少1.5m。立杆接头除顶层顶步外,其余各层各步接头必须采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并且在高度方向至少错开50cm;各接头中心距主节点的距离不大于步距的1/3(本工程取60cm)。立杆在顶部搭接时,搭接长度不小于1m,必须等间距3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.3大横杆:大横杆置于小横杆之下,立柱的内侧,用直角扣件与立杆扣紧,同一步大横杆四周要交圈。大横杆采用对接扣件连接,其接头交错布置,不在同步同跨内;相邻接头水平距离不小于50cm,各接头距立柱距离不大于纵距的1/3,大横杆在同一步架内纵向水平高差不超过全长的1/300,局部高差不超过5cm。第4页共40页第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页4.1.4小横杆每一立杆与大横杆相交处(主节点)都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同,且根据作业层脚手板搭设的需要,在两立柱之间等距离设置1根小横杆,最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm,伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置,同层的相邻小横杆在立杆处相向布置。4.1.5纵、横向扫地杆:纵向扫地杆采用直角扣件固定在距离底座上皮20cm的立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时,扫地杆错开,高处的纵向扫地杆向底处延长两跨与立柱固定。4.1.6剪刀撑:本工程双排落地脚手架采用剪刀撑与...
