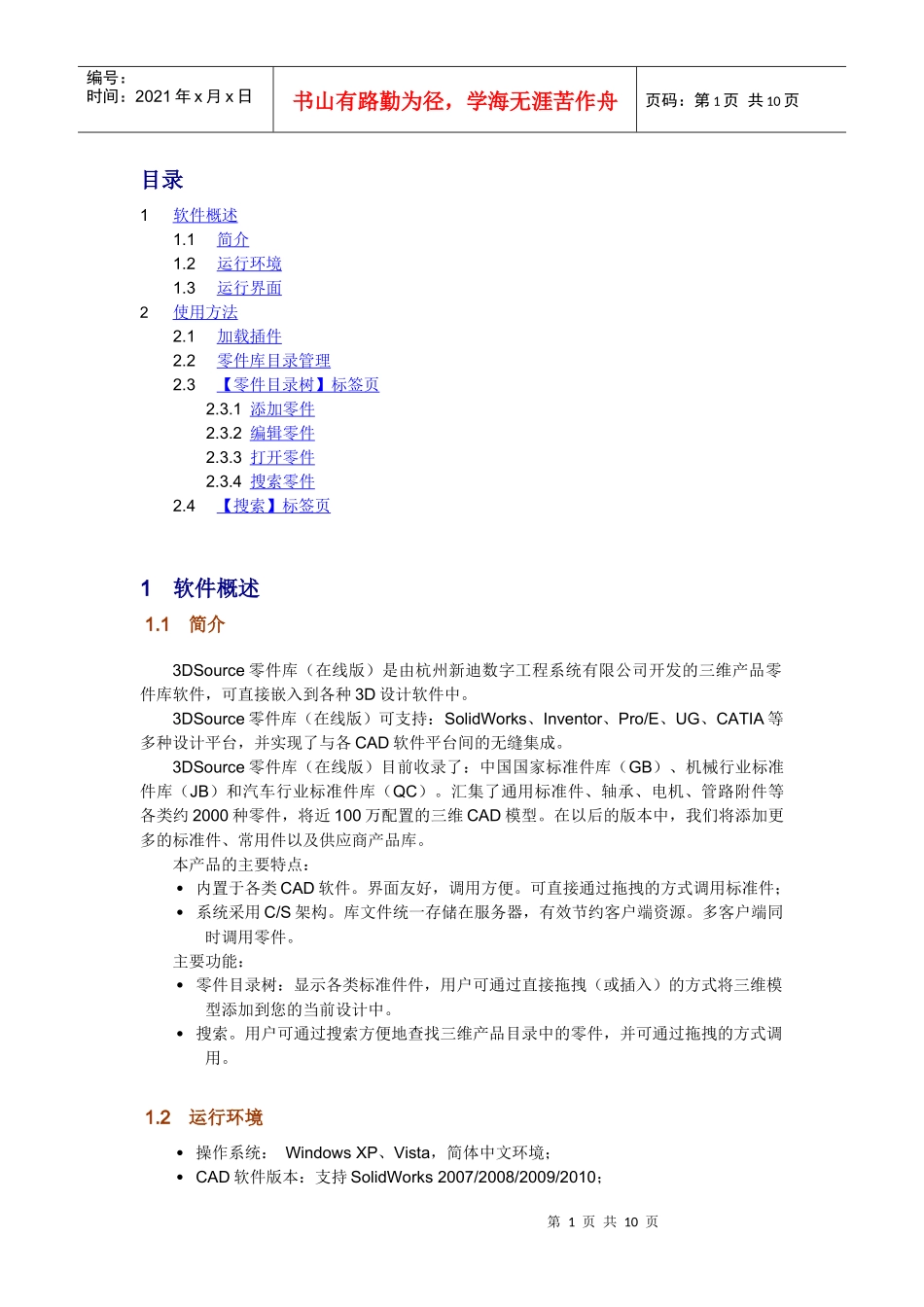

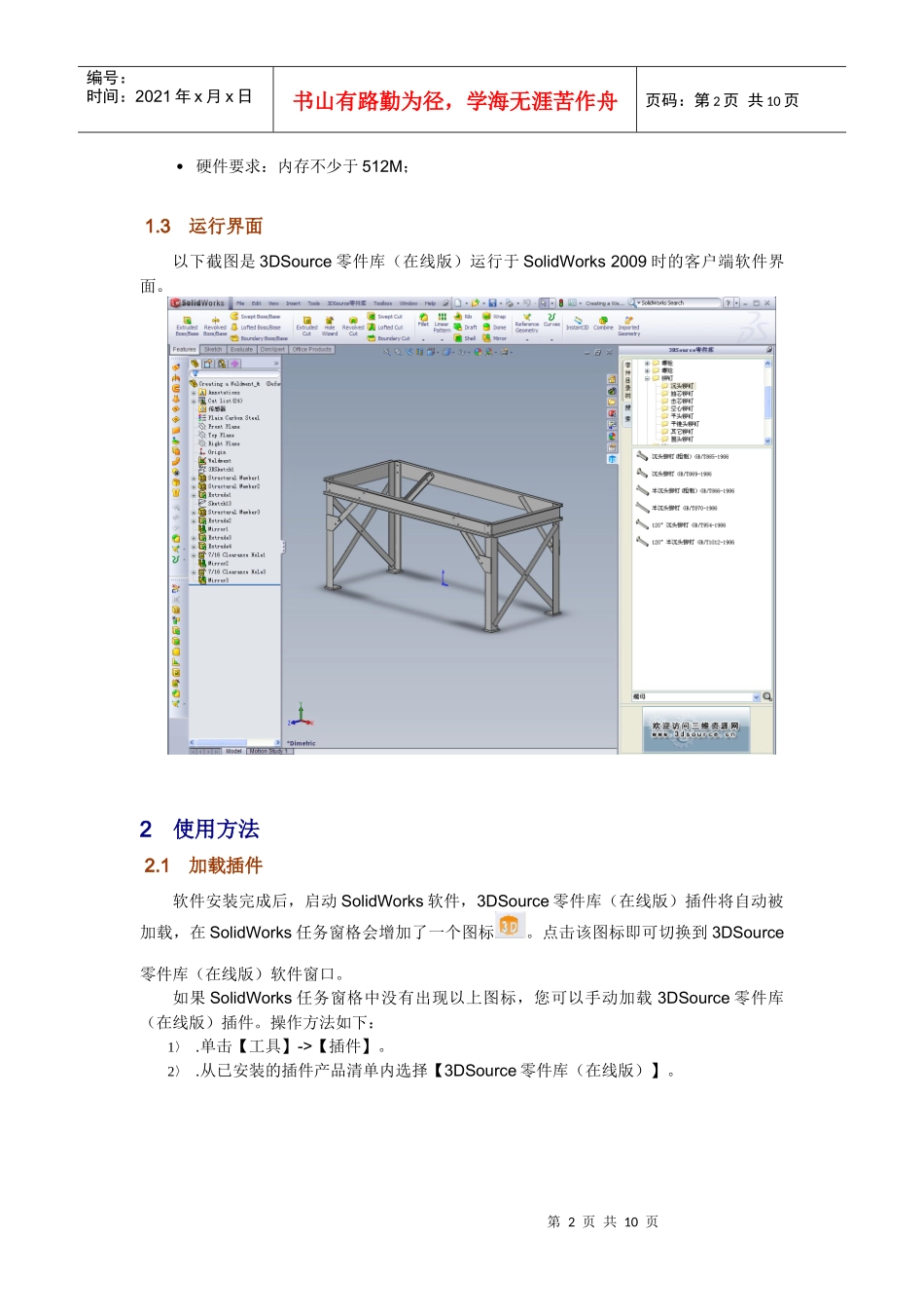

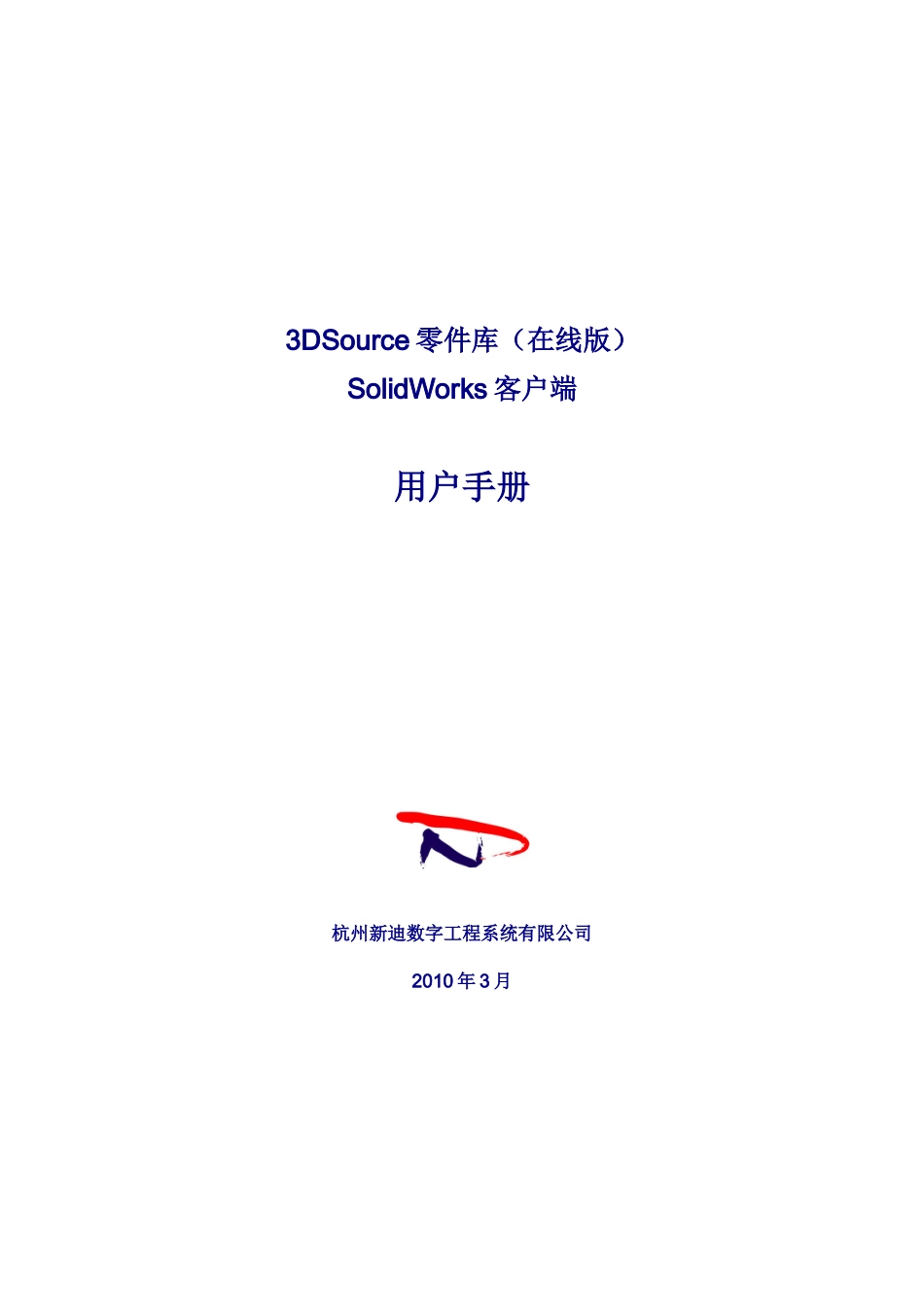

3DSource零件库（在线版）SolidWorks客户端用户手册杭州新迪数字工程系统有限公司2010年3月第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录1软件概述1.1简介1.2运行环境1.3运行界面2使用方法2.1加载插件2.2零件库目录管理2.3【零件目录树】标签页2.3.1添加零件2.3.2编辑零件2.3.3打开零件2.3.4搜索零件2.4【搜索】标签页1软件概述1.1简介3DSource零件库（在线版）是由杭州新迪数字工程系统有限公司开发的三维产品零件库软件，可直接嵌入到各种3D设计软件中。3DSource零件库（在线版）可支持：SolidWorks、Inventor、Pro/E、UG、CATIA等多种设计平台，并实现了与各CAD软件平台间的无缝集成。3DSource零件库（在线版）目前收录了：中国国家标准件库（GB）、机械行业标准件库（JB）和汽车行业标准件库（QC）。汇集了通用标准件、轴承、电机、管路附件等各类约2000种零件，将近100万配置的三维CAD模型。在以后的版本中，我们将添加更多的标准件、常用件以及供应商产品库。本产品的主要特点：内置于各类CAD软件。界面友好，调用方便。可直接通过拖拽的方式调用标准件；系统采用C/S架构。库文件统一存储在服务器，有效节约客户端资源。多客户端同时调用零件。主要功能：零件目录树：显示各类标准件件，用户可通过直接拖拽（或插入）的方式将三维模型添加到您的当前设计中。搜索。用户可通过搜索方便地查找三维产品目录中的零件，并可通过拖拽的方式调用。1.2运行环境操作系统：WindowsXP、Vista，简体中文环境；CAD软件版本：支持SolidWorks2007/2008/2009/2010；第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页硬件要求：内存不少于512M；1.3运行界面以下截图是3DSource零件库（在线版）运行于SolidWorks2009时的客户端软件界面。2使用方法2.1加载插件软件安装完成后，启动SolidWorks软件，3DSource零件库（在线版）插件将自动被加载，在SolidWorks任务窗格会增加了一个图标。点击该图标即可切换到3DSource零件库（在线版）软件窗口。如果SolidWorks任务窗格中没有出现以上图标，您可以手动加载3DSource零件库（在线版）插件。操作方法如下：1〉.单击【工具】->【插件】。2〉.从已安装的插件产品清单内选择【3DSource零件库（在线版）】。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2.2零件库目录管理使用【零件库目录管理】功能，用户可以配置客户端加载和显示哪些零件库。首次启动3DSource零件库时，会自动弹出“零件库目录管理”对话框，默认会将所有库全部勾选。用户可以根据需要勾选所需要的库，勾选的库将被加载，并显示在目录树上。以后将启动时将不会自动弹出窗口，用户可以通过客户端菜单调用。对话框如图所示：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页2.3【零件目录树】标签页2.3.1添加零件添加零件时，您首先需要选择零件的类型，然后将选中的零件拖放到装配体中的某个位置。当您将标准件从3DSource零件库管理窗口拖放到装配体后，属性对话框随即出现。对话框的标题即所选零件的名称。在此对话框中，您可以为正生成的零件设定参数值。属性对话框里包括了您所选零件的所有属性，如下图所示：设置属性值，重要的零件参数规格可以在下拉列表中选取，相关属性也会随之改变。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页1〉可选值（有下拉标志）如上图中的“轴套内径（d1）”。点击“6”后，会有下拉列表出现，在下拉列表中用户可选择任意规格。2〉固定值如上图中的“倒角尺寸”，不可改变。3〉配置名称在“配置名称”属性值中，根据用户选取的参数自动生成配置名称；4）零件名“零件名”编辑框中默认显示标准中所规定的零件名称，用户也可以手工修改零件名。最终生成的物理文件名称为：“零件名＋配置名称”。2.3.2编辑零件插入零件后，如果需要修改零件的属性，有以下两种方法：1〉.选择图形区域中...
