51苏家河大桥桩基施工首件工程方案VIP专享VIP免费

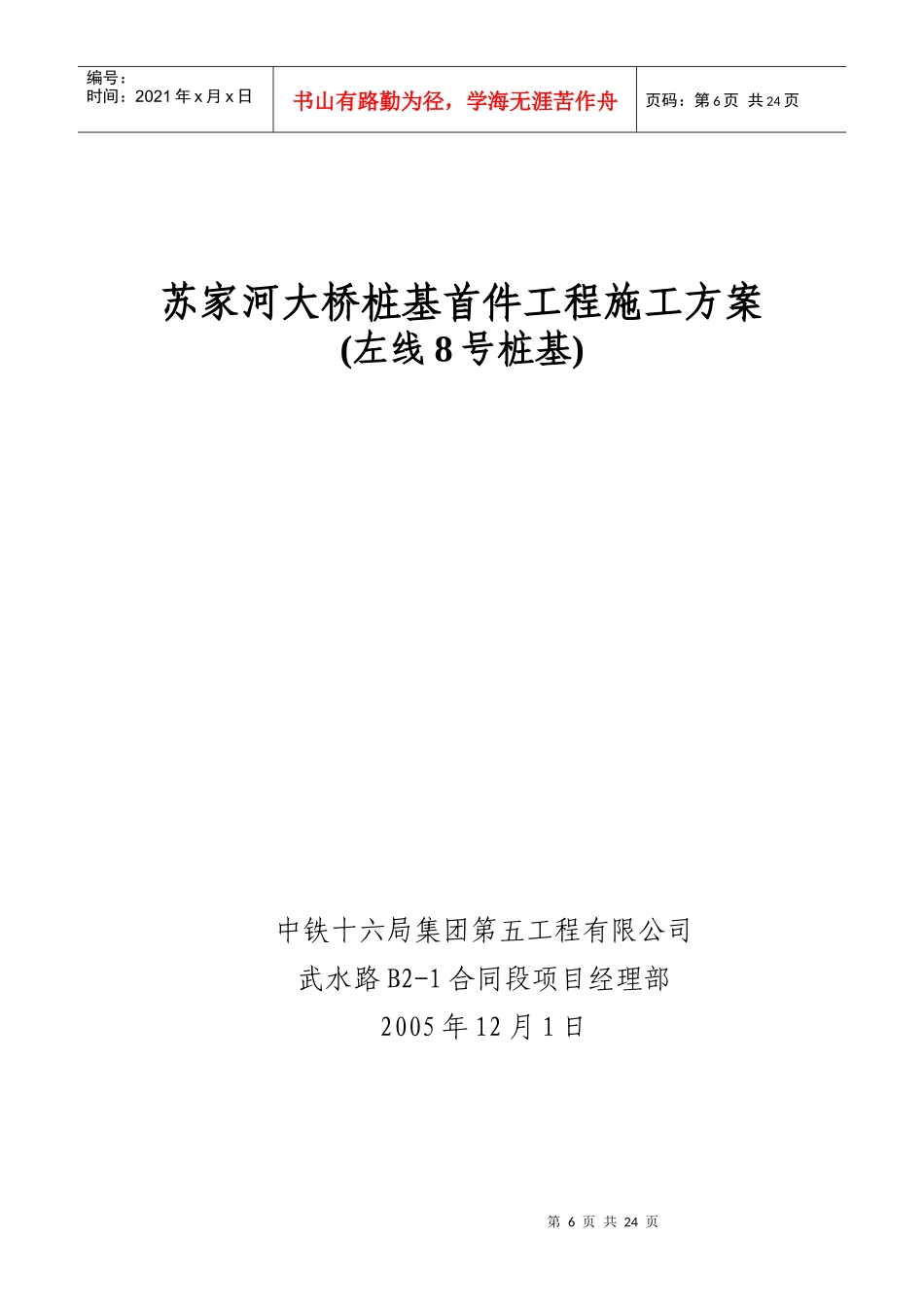

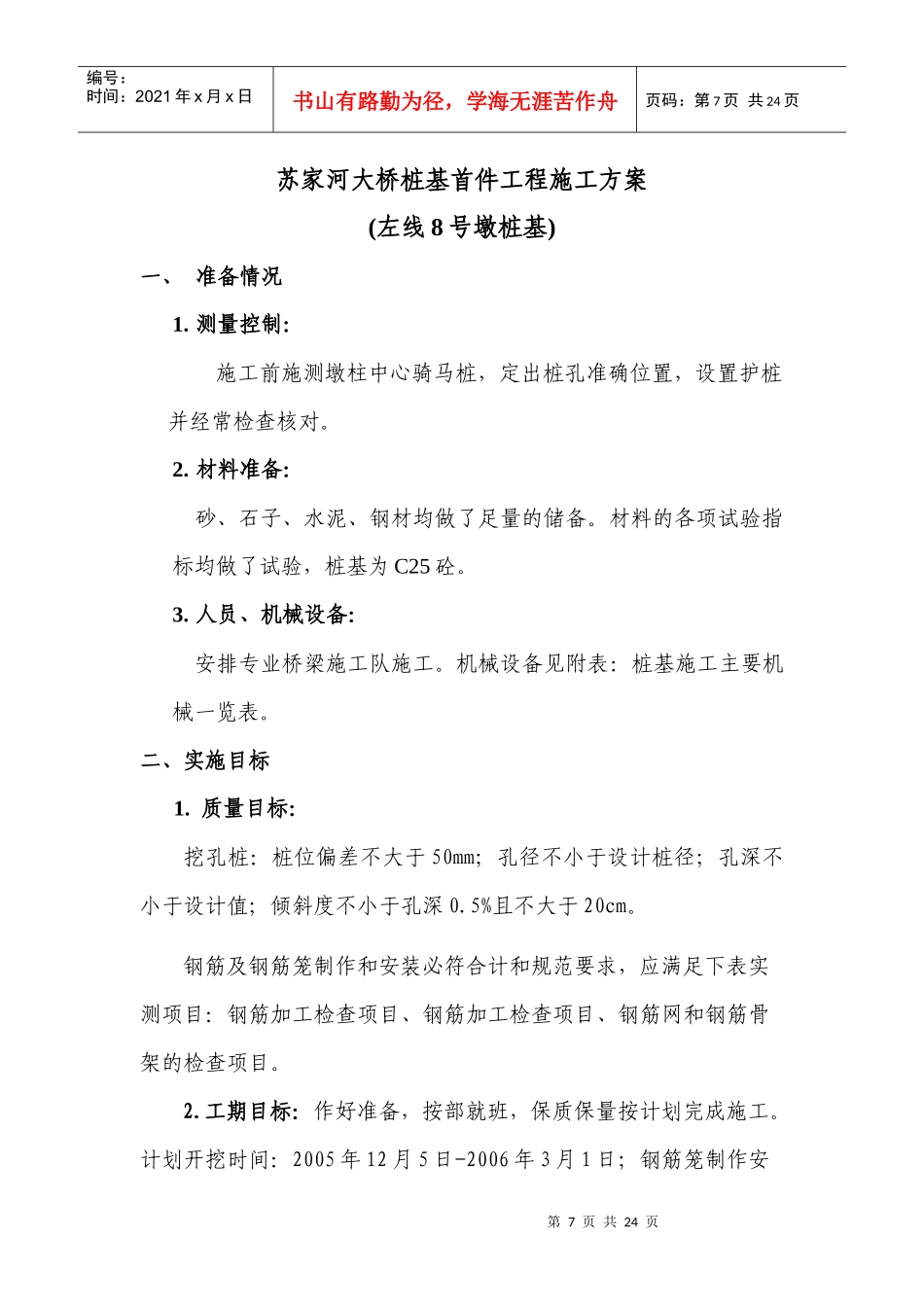

第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页苏家河大桥桩基首件工程施工方案(左线8号桩基)中铁十六局集团第五工程有限公司武水路B2-1合同段项目经理部2005年12月1日第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页苏家河大桥桩基首件工程施工方案(左线8号墩桩基)一、准备情况1.测量控制：施工前施测墩柱中心骑马桩，定出桩孔准确位置，设置护桩并经常检查核对。2.材料准备：砂、石子、水泥、钢材均做了足量的储备。材料的各项试验指标均做了试验，桩基为C25砼。3.人员、机械设备：安排专业桥梁施工队施工。机械设备见附表：桩基施工主要机械一览表。二、实施目标1.质量目标：挖孔桩：桩位偏差不大于50mm；孔径不小于设计桩径；孔深不小于设计值；倾斜度不小于孔深0.5%且不大于20cm。钢筋及钢筋笼制作和安装必符合计和规范要求，应满足下表实测项目：钢筋加工检查项目、钢筋加工检查项目、钢筋网和钢筋骨架的检查项目。2.工期目标：作好准备，按部就班，保质保量按计划完成施工。计划开挖时间：2005年12月5日-2006年3月1日；钢筋笼制作安第8页共24页第7页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共24页装时间：2006年2月20日-2006年3月10日；砼灌注时间：2006年3月10日-2006年3月31日。钢筋加工检查项目项次检查项目规定值或允许偏差检查方法和频率1受力钢筋顺长度方向加工后的全长(mm)±10按受力钢筋总数30%抽查2弯起钢筋各部分尺寸(mm)±20抽查30%3箍筋、螺旋筋各部分尺寸(mm)±5每构件检查5~10个间距钢筋加工检查项目钢筋网和钢筋骨架的检查项项次检查项目规定值或允许偏差检查方法及频率1网的长、宽(mm)±10尺量：全部2网眼尺寸(mm)±10尺量：抽查3个网眼3对角线差(mm)15尺量：抽查3个网眼对角线4骨架的宽、高(mm)5尺量：按骨架总数30%抽查5骨架的长(mm)10尺量：按骨架总数30%抽查6箍筋间距10尺量：每方向抽查3~5个项次检查项目规定值或允许偏差检查方法和频率1受力钢筋间距(mm)两排以上排距±5尺量：每构件检查2个断面同排梁、板、拱肋±10基础、锚碇、墩台、柱±20灌注桩±202箍筋、横向水平钢筋、螺旋筋间距(mm)±10尺量：每构件检查5~10个间距3钢筋骨架尺寸长±10尺量：按骨架总数30%抽查宽、高或直径±54弯起钢筋位置(mm)±20尺量：每骨架抽查30%5保护层厚度(mm)柱、梁、拱肋±5尺量：每构件沿模板周边检查8处基础、锚碇、墩台±10板±3第9页共24页第8页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共24页3.工艺目标：施工工艺必须科学规范，且符合和满足本编制（即《苏家河大桥桩基首件工程施工方案》）中施工工艺要求。4.管理目标：施工技术管理要求技术交底详细、彻底、明确；质量、安全管理专人负责，查漏补缺，消灭隐患；人员机械管理有章有序，随用随到。三、实施计划1.首件项目计划始终时间：2005年12月5日-2006年3月31日。2.桩基开挖土石方265m3，投入装载机1台，空压机1台，风镐4台，潜水泵2台，卷扬机、电机各2台，人员15人；钢筋笼制作安装投入钢材6124kg，吊车25T1台，钢筋弯曲机、切割机、调直机各1台，电焊机2台，人员15人；砼浇注C25砼210m3，投入砂石料3200吨，水泥90吨，拌和站JS500式2台，插入式振动器Φ50式6台，砼灌车2辆，人员30人。预备投入20万圆人民币。四、施工方案及施工工艺1.挖孔桩施工方案（一）、施工准备平整施工场地，清除坡面危石浮土，坡面有裂隙或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实，施测墩台十字线放奇马桩，定出桩孔准确位置，设置护桩并经常检查核对，孔口四周挖排水沟，做好排水系统，及时清除地表水，搭好孔口雨棚，安装提升设备，布置好出渣道路，合理堆放材料和机具，使其不增加孔壁第10页共24页第9页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共24页压力，不影响施工。井口周围须用木料、型钢或砼制成框架或围圈予以围护，其高度应高出地面200-300mm，防止土、石杂物滚入孔内伤人。若井口地层松软，为防止...
