B组团高大模板施工方案VIP免费

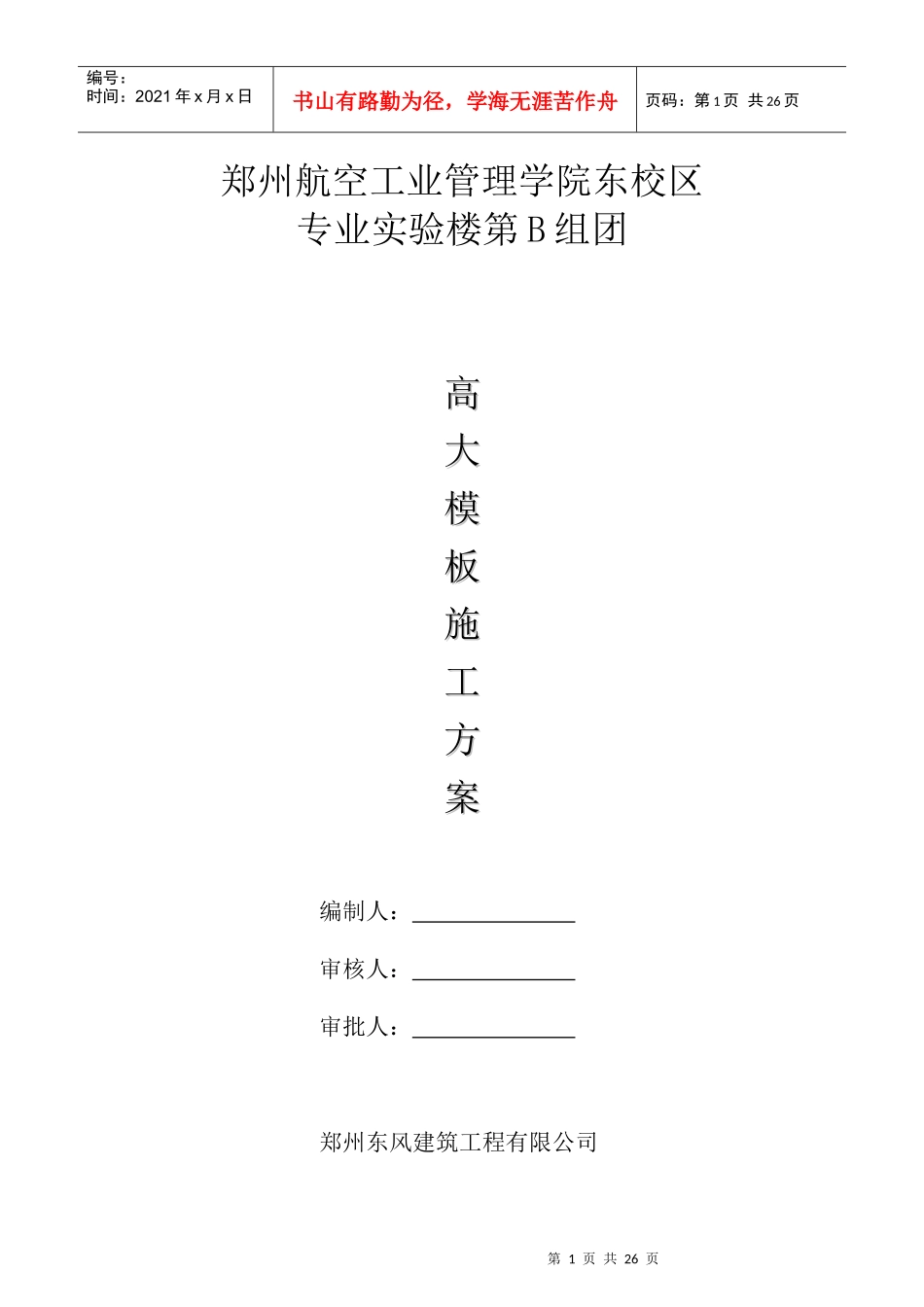

B组团高大模板施工方案_第1页
1/26

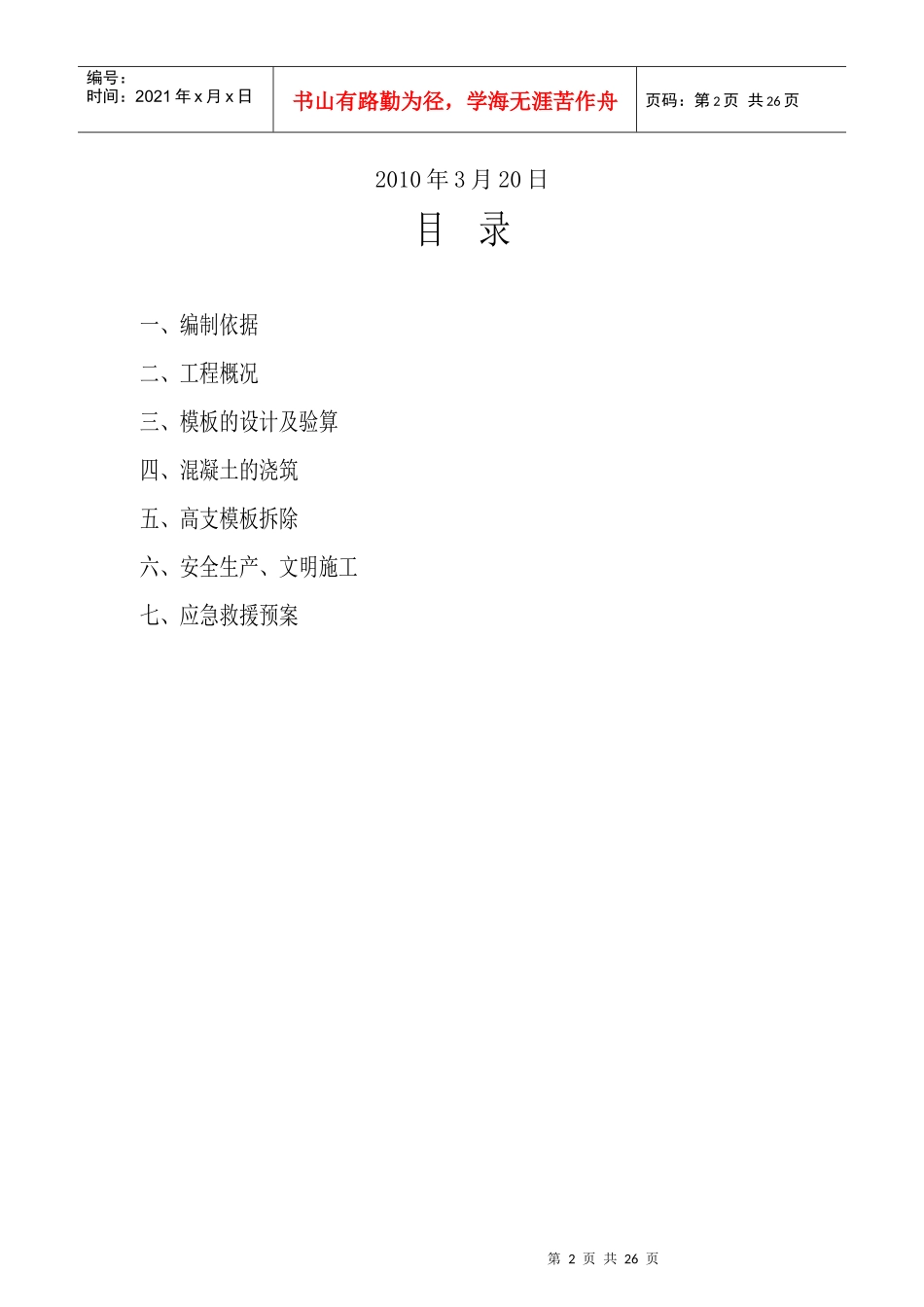

B组团高大模板施工方案_第2页
2/26

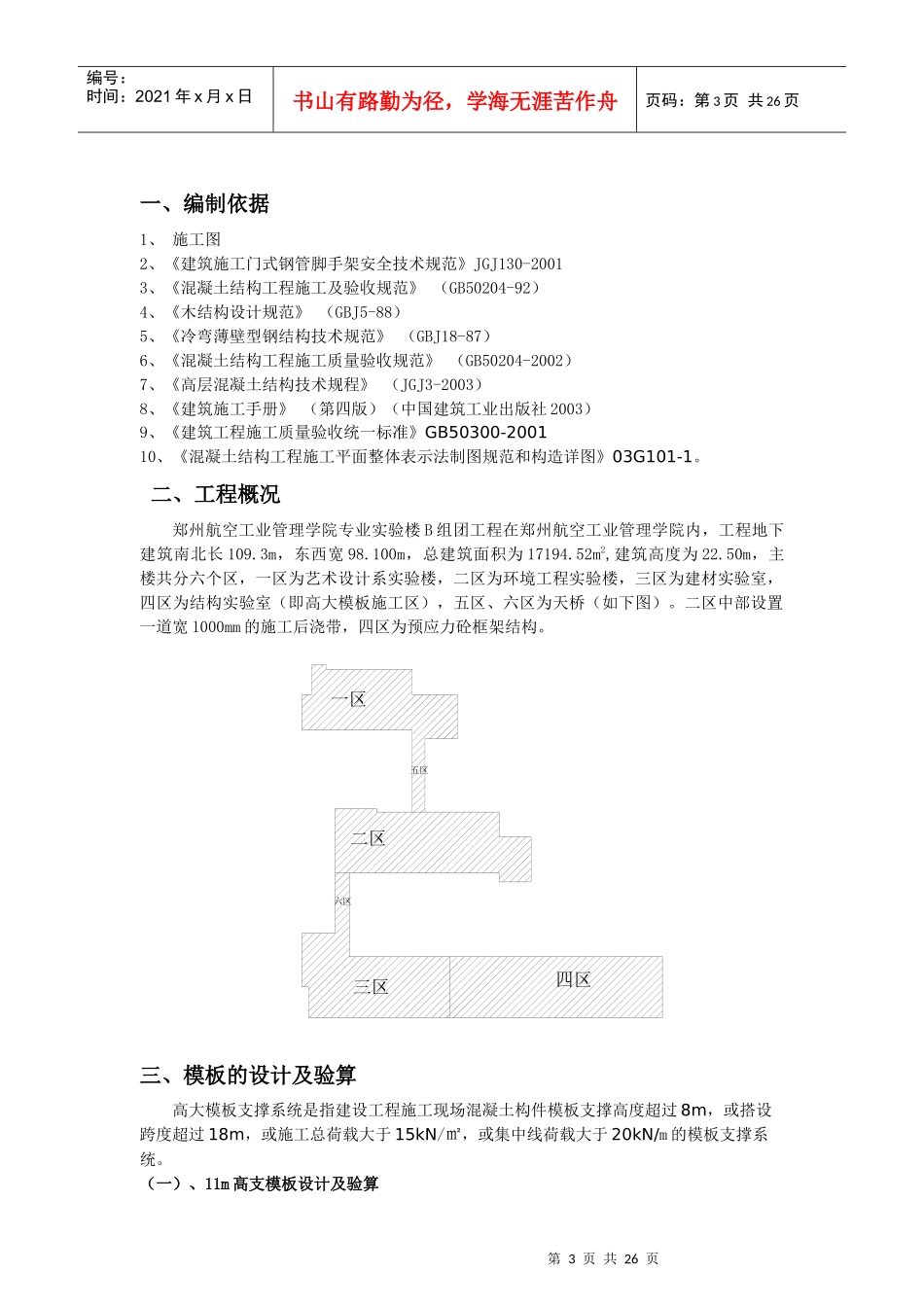

B组团高大模板施工方案_第3页
3/26
第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共26页郑州航空工业管理学院东校区专业实验楼第B组团高高大大模模板板施施工工方方案案编制人:审核人:审批人:郑州东风建筑工程有限公司第2页共26页第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共26页2010年3月20日目录一、编制依据二、工程概况三、模板的设计及验算四、混凝土的浇筑五、高支模板拆除六、安全生产、文明施工七、应急救援预案第3页共26页第2页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共26页一、编制依据1、施工图2、《建筑施工门式钢管脚手架安全技术规范》JGJ130-20013、《混凝土结构工程施工及验收规范》(GB50204-92)4、《木结构设计规范》(GBJ5-88)5、《冷弯薄壁型钢结构技术规范》(GBJ18-87)6、《混凝土结构工程施工质量验收规范》(GB50204-2002)7、《高层混凝土结构技术规程》(JGJ3-2003)8、《建筑施工手册》(第四版)(中国建筑工业出版社2003)9、《建筑工程施工质量验收统一标准》GB50300-200110、《混凝土结构工程施工平面整体表示法制图规范和构造详图》03G101-1。二、工程概况郑州航空工业管理学院专业实验楼B组团工程在郑州航空工业管理学院内,工程地下建筑南北长109.3m,东西宽98.100m,总建筑面积为17194.52m2,建筑高度为22.50m,主楼共分六个区,一区为艺术设计系实验楼,二区为环境工程实验楼,三区为建材实验室,四区为结构实验室(即高大模板施工区),五区、六区为天桥(如下图)。二区中部设置一道宽1000mm的施工后浇带,四区为预应力砼框架结构。三、模板的设计及验算高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过18m,或施工总荷载大于15kN/㎡,或集中线荷载大于20kN/m的模板支撑系统。(一)、11m高支模板设计及验算六区一区二区三区四区五区第4页共26页第3页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共26页1、施工部位简况本工程的高支模部位为四区-0.63m标高~10.17m标高中庭部分,层高为10.8m(见立杆平面布置图);梁截面最大为400×900mm2,梁长为15.3m,板厚为100mm。以下为本方案选取有代表性的YKL1(2)梁、梁上板及与此相关的KZ7(700×800)作高支模施工方案。第5页共26页第4页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共26页2、高支模方案支设的规定要求2.1材料选择(1)模板用18mm厚优质耐水胶合板。(2)小楞木:用50×100mm松木枋。(3)大楞:用Ф48×3.5mm焊接钢管,对拉螺栓用M12高强螺杆。(4)支撑架:用Ф48×3.5mm钢管和扣件连接,钢制螺丝上托及下座。2.2施工方案选择2.2.1楼板模板及支撑架构造做法:、楼板模:用18mm厚耐水胶合板;、小楞木:用50×100mm松木枋,间距≤200mm。、大楞:用Ф48×3.5mm钢管支于支撑立杆上托。、支撑架立杆:立杆用Ф48×3.5mm钢管,间距900mm,步距1.5m;用Ф48×3.5mm钢管作纵横的水平拉杆,离底板面250mm,设扫地杆,与结构柱模用钢扣件拉结牢固,防止平面失稳,靠边跨均设剪刀撑(Ф48×3.5mm钢管),剪刀撑做法按规范规定。2.2.2梁模板及支撑架构造做法:(附后结构计算书)2.2.2.1梁底模板及支撑架(1)用18mm厚胶合板,沿梁长向铺钉于小楞上。(2)小楞:用50×100mm松木枋,垂直于梁长方向铺设于大楞上,间距250mm。(3)大楞:用Ф48×3.5mm钢管,沿梁长向设置,承于支撑架立杆的上托面。(4)支撑立杆:用Ф48×3.5mm钢管,于梁两侧距梁边200mm各设两排顶杆,沿梁长方向间距900mm(即:共两排立杆),纵横设Ф48×3.5mm钢管水平拉杆,步距≤1.5m,离地面200mm用Ф48×3.5mm钢管做扫地杆。梁两端及梁跨中设剪刀撑,梁两侧设交叉斜撑,均用Ф48×3.5mm,钢扣件连接牢固。2.2.2.2梁侧模板构造:(梁高≥800mm时采用)(1)侧模板:用18mm厚胶合板。(2)竖向木枋楞:用50×100mm松木枋,水平间距300mm。用钉与侧模板钉牢固,上端用100×50mm枋木条钉牢在楼模板上及梁侧模板上,枋木条紧贴并顶牢固竖向小枋...
