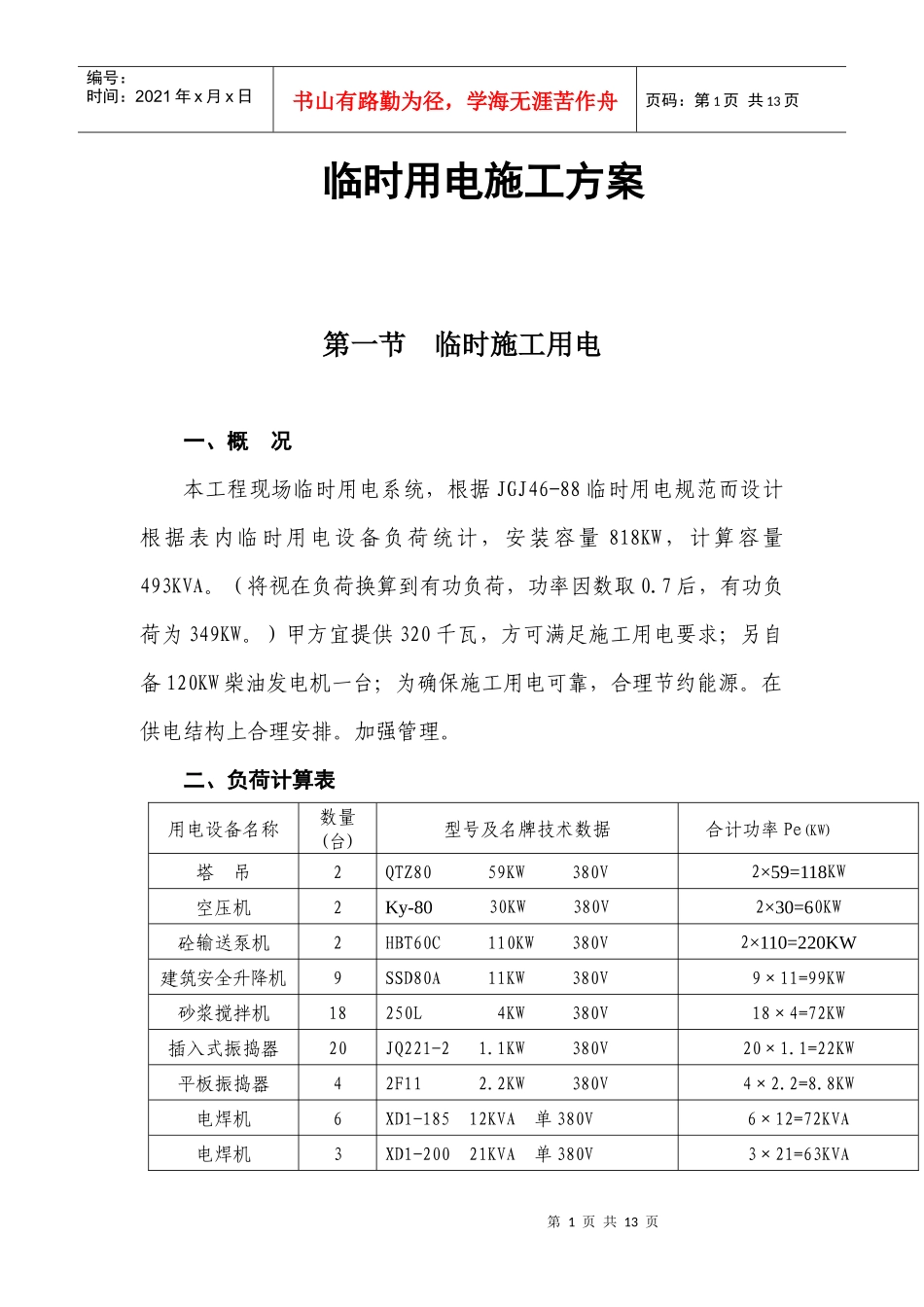

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页临时用电施工方案第一节临时施工用电一、概况本工程现场临时用电系统，根据JGJ46-88临时用电规范而设计根据表内临时用电设备负荷统计，安装容量818KW，计算容量493KVA。（将视在负荷换算到有功负荷，功率因数取0.7后，有功负荷为349KW。）甲方宜提供320千瓦，方可满足施工用电要求；另自备120KW柴油发电机一台；为确保施工用电可靠，合理节约能源。在供电结构上合理安排。加强管理。二、负荷计算表用电设备名称数量(台)型号及名牌技术数据合计功率Pe(KW)塔吊2QTZ8059KW380V2×59=118KW空压机2Ky-8030KW380V2×30=60KW砼输送泵机2HBT60C110KW380V2×110=220KW建筑安全升降机9SSD80A11KW380V9×11=99KW砂浆搅拌机18250L4KW380V18×4=72KW插入式振捣器20JQ221-21.1KW380V20×1.1=22KW平板振捣器42F112.2KW380V4×2.2=8.8KW电焊机6XD1-18512KVA单380V6×12=72KVA电焊机3XD1-20021KVA单380V3×21=63KVA第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页水泵1Y112M-44KW380V1×5.5=5.5KW园盘锯82.8KW380V8×2.8KW=22.4KW电刨42.8KW380V4×2.8KW=11.2KW蛙式打夯机22.8KW380V2×2.8KW=5.6KW潜水泵402.2KW380V40×2.2=88KW闪光对焊机1100KVA单380V100KVA根据上表，总计视在计算负荷（总需要供电设备容量）SPeSP大Sj=1.103（K1+K2+K3Se）coswcosw357.4220Sj=1.103（0.4×+0.65×+0.3×135）0.70.7=448.5KVA为了简化计算照明用电取施工用电10%，则：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页Sj=1.13448.5=493KVA三、电流计算P·1000493×1000Ij=—————=——————=749A（总开关选800A）3·U1.732×380四、导线选择采用2（BV-3×120+1×70）架空敷设。五、安全用电技术措施1、工地配电必须按TN-S系统设置保护接零系统，实行三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别，严禁混用。2、设置总配电箱，门向外开，配锁，并应符合下列要求：(1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)由总配电箱引至工地各分配电箱电源回路，采用BV铜芯导线架空或套钢管埋地敷设。(3)引至施工楼层用电，在建筑物内预留洞，并套PVC塑料管引第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页上，不准沿脚手架敷设。3、用电设备与开关箱间距不大于3M，与配电箱间距不大于30M，开关箱漏电保护器的额定漏电动作电流应选用30mA，额定漏电动作时间应小于0.1秒，水泵及特别潮湿场所，漏电动作电流应选用15mA。4、配电箱、开关箱应统一编号，喷上危险标志和施工单位名称。5、作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值≤4Ω。6、保护零线不得装设开关或熔断器。7、保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。8、正常情况时，下列电气设备不带电的金属外露导电部分应作保护接零：(1)电机、局部照明变压器、电器、照明器具、手持电动工具的金属外壳。(2)电气设备的传动装置的金属部件。(3)配电箱（屏）与控制屏的金属框架。(4)电力线路的金属保护管、物料提升机，均设接地装置。10、保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处再做重复接地。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页11、每台用电设备应有各自专用的开关箱，必须实行“一机、一闸、一漏”制（含插座）。12、配电箱、开关箱的进线和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或门处。移动式配电箱的进、出线必须采用橡胶套绝缘电缆。13、所有配电箱门应配锁、配电箱和开关箱应由现场电工专人管理。14、所有配电箱、开关箱应每天检查一次，维修人员必须是专业电工，检查维修...
