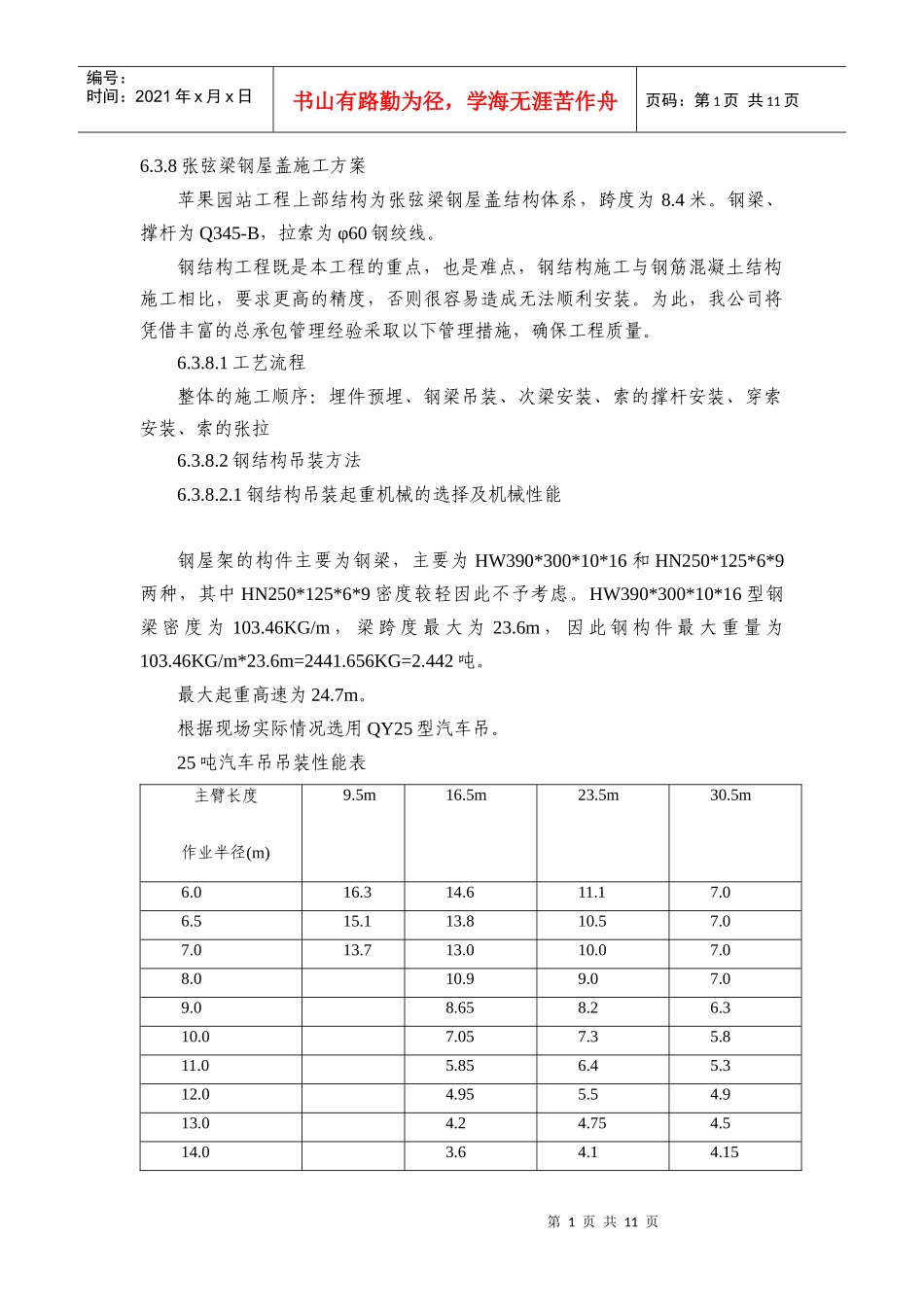

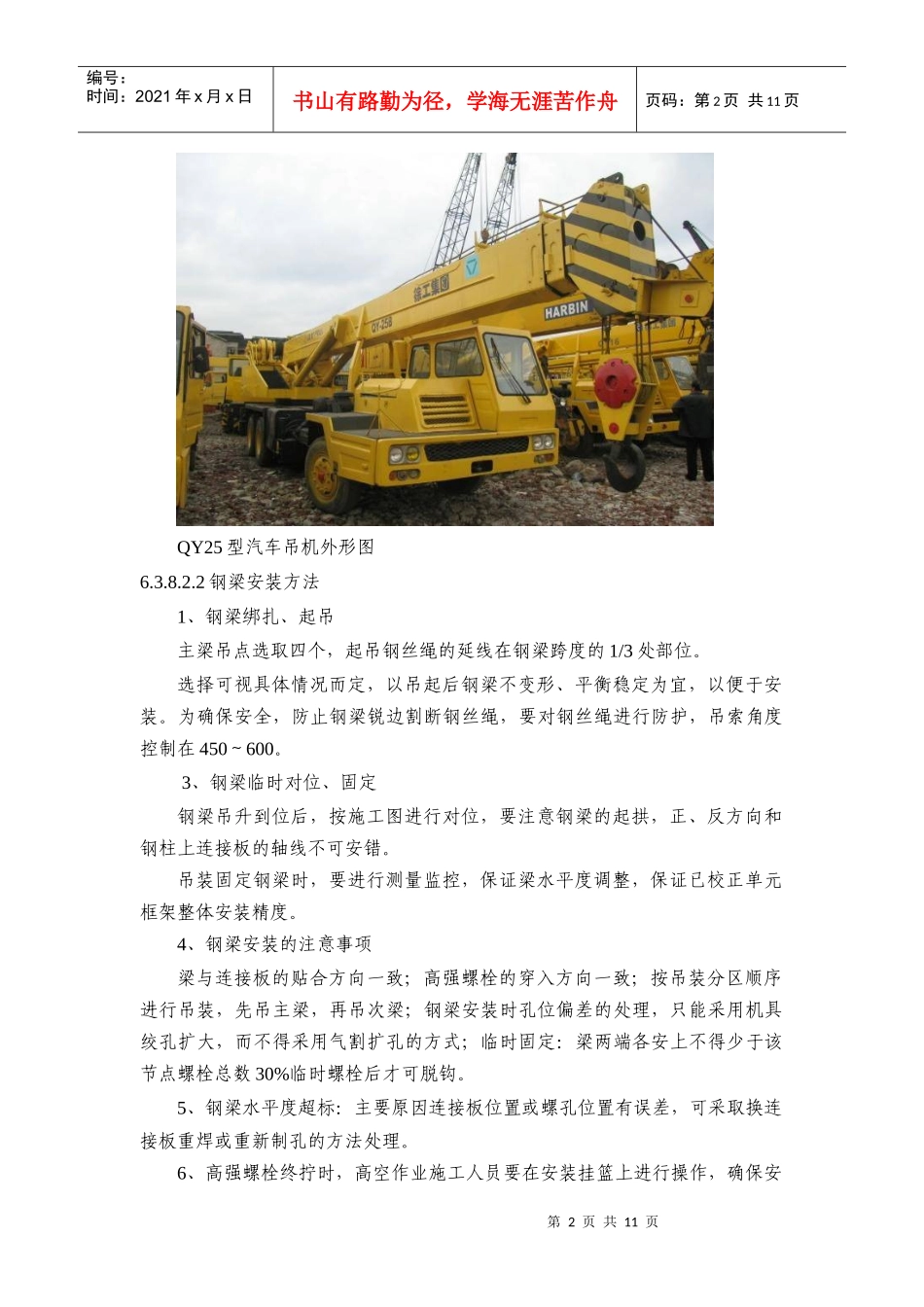

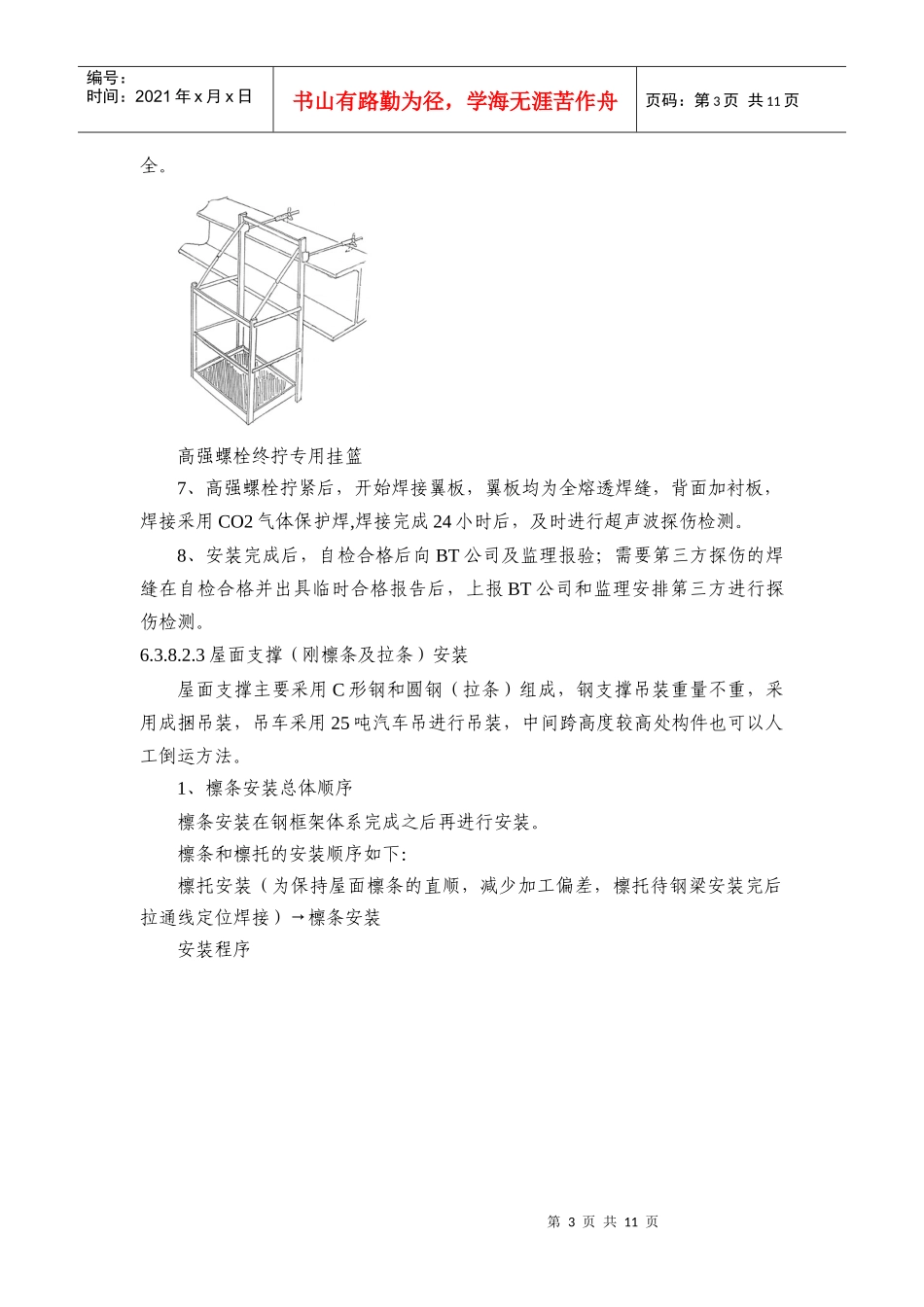

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页6.3.8张弦梁钢屋盖施工方案苹果园站工程上部结构为张弦梁钢屋盖结构体系，跨度为8.4米。钢梁、撑杆为Q345-B，拉索为φ60钢绞线。钢结构工程既是本工程的重点，也是难点，钢结构施工与钢筋混凝土结构施工相比，要求更高的精度，否则很容易造成无法顺利安装。为此，我公司将凭借丰富的总承包管理经验采取以下管理措施，确保工程质量。6.3.8.1工艺流程整体的施工顺序：埋件预埋、钢梁吊装、次梁安装、索的撑杆安装、穿索安装、索的张拉6.3.8.2钢结构吊装方法6.3.8.2.1钢结构吊装起重机械的选择及机械性能钢屋架的构件主要为钢梁，主要为HW390*300*10*16和HN250*125*6*9两种，其中HN250*125*6*9密度较轻因此不予考虑。HW390*300*10*16型钢梁密度为103.46KG/m，梁跨度最大为23.6m，因此钢构件最大重量为103.46KG/m*23.6m=2441.656KG=2.442吨。最大起重高速为24.7m。根据现场实际情况选用QY25型汽车吊。25吨汽车吊吊装性能表主臂长度作业半径(m)9.5m16.5m23.5m30.5m6.016.314.611.17.06.515.113.810.57.07.013.713.010.07.08.010.99.07.09.08.658.26.310.07.057.35.811.05.856.45.312.04.955.54.913.04.24.754.514.03.64.14.15第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页QY25型汽车吊机外形图6.3.8.2.2钢梁安装方法1、钢梁绑扎、起吊主梁吊点选取四个，起吊钢丝绳的延线在钢梁跨度的1/3处部位。选择可视具体情况而定，以吊起后钢梁不变形、平衡稳定为宜，以便于安装。为确保安全，防止钢梁锐边割断钢丝绳，要对钢丝绳进行防护，吊索角度控制在450～600。3、钢梁临时对位、固定钢梁吊升到位后，按施工图进行对位，要注意钢梁的起拱，正、反方向和钢柱上连接板的轴线不可安错。吊装固定钢梁时，要进行测量监控，保证梁水平度调整，保证已校正单元框架整体安装精度。4、钢梁安装的注意事项梁与连接板的贴合方向一致；高强螺栓的穿入方向一致；按吊装分区顺序进行吊装，先吊主梁，再吊次梁；钢梁安装时孔位偏差的处理，只能采用机具绞孔扩大，而不得采用气割扩孔的方式；临时固定：梁两端各安上不得少于该节点螺栓总数30%临时螺栓后才可脱钩。5、钢梁水平度超标：主要原因连接板位置或螺孔位置有误差，可采取换连接板重焊或重新制孔的方法处理。6、高强螺栓终拧时，高空作业施工人员要在安装挂篮上进行操作，确保安第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页全。高强螺栓终拧专用挂篮7、高强螺栓拧紧后，开始焊接翼板，翼板均为全熔透焊缝，背面加衬板，焊接采用CO2气体保护焊,焊接完成24小时后，及时进行超声波探伤检测。8、安装完成后，自检合格后向BT公司及监理报验；需要第三方探伤的焊缝在自检合格并出具临时合格报告后，上报BT公司和监理安排第三方进行探伤检测。6.3.8.2.3屋面支撑（刚檩条及拉条）安装屋面支撑主要采用C形钢和圆钢（拉条）组成，钢支撑吊装重量不重，采用成捆吊装，吊车采用25吨汽车吊进行吊装，中间跨高度较高处构件也可以人工倒运方法。1、檩条安装总体顺序檩条安装在钢框架体系完成之后再进行安装。檩条和檩托的安装顺序如下：檩托安装（为保持屋面檩条的直顺，减少加工偏差，檩托待钢梁安装完后拉通线定位焊接）→檩条安装安装程序第4页共11页第3页共11页主结构安装完成测放檩托位置线点焊檩托焊接跨距检查檩托复核安装紧固螺栓檩条直线度检查檩条错口检查焊缝防腐处理焊接变形校正檩条安装檩条吊装检查合格下一道工序编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页檩托和檩条安装流程2、檩条安装定位根据本系统工程屋面板制作安装标准及钢结构测量数据，确定各檩条定位点的高差是否需调整，若需调整，则用钢板予以调高处理。数量不超过三块,块与块之间采用焊接处理.使整个檩条面按安装标准达到基本平滑。垫块在安装前须除锈，涂装处理按檩条的涂装要求。3、檩条安装⑴、檩托定位：檩托焊接在钢结构梁和支撑上。檩托定位方法如下：根...
