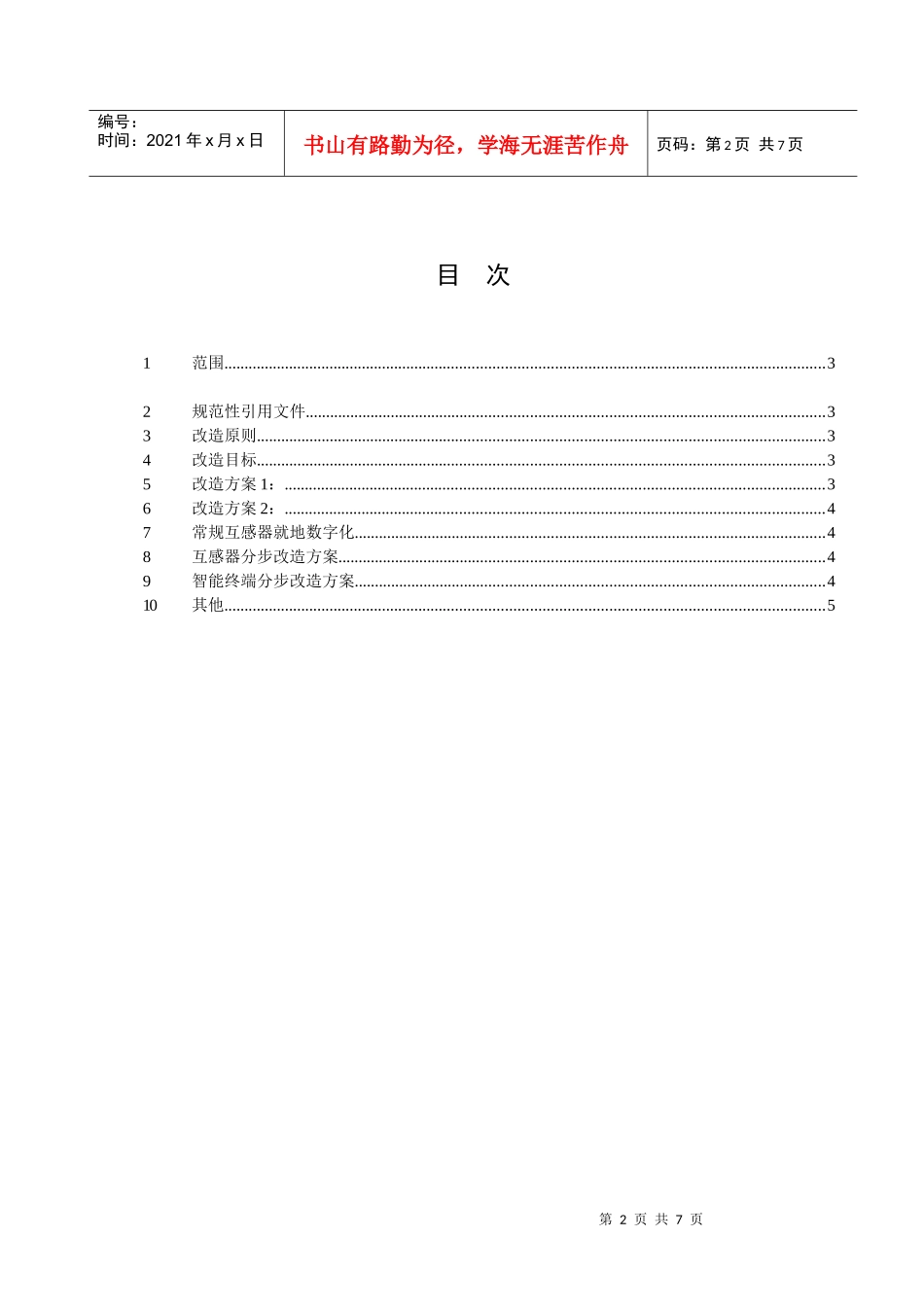

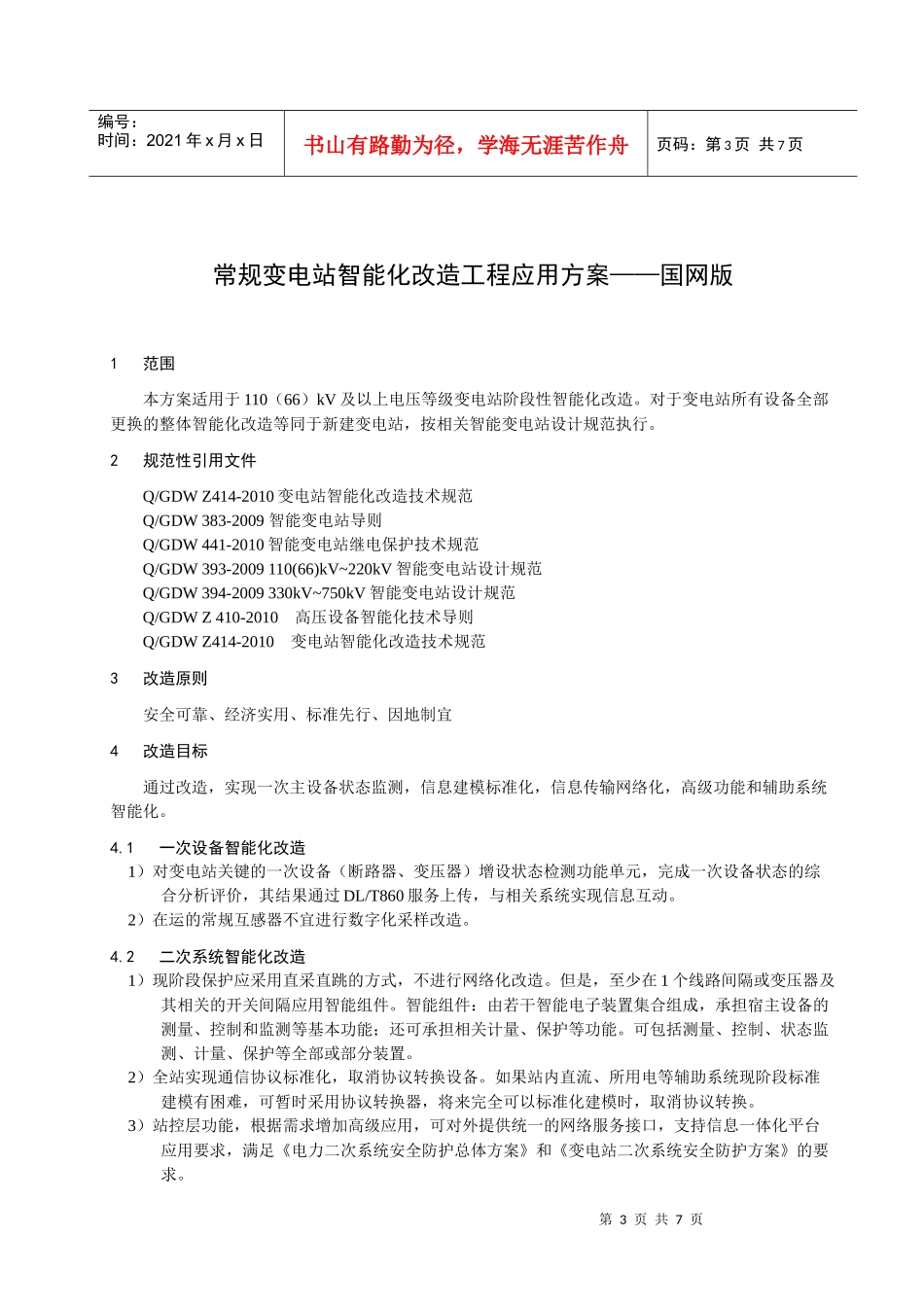

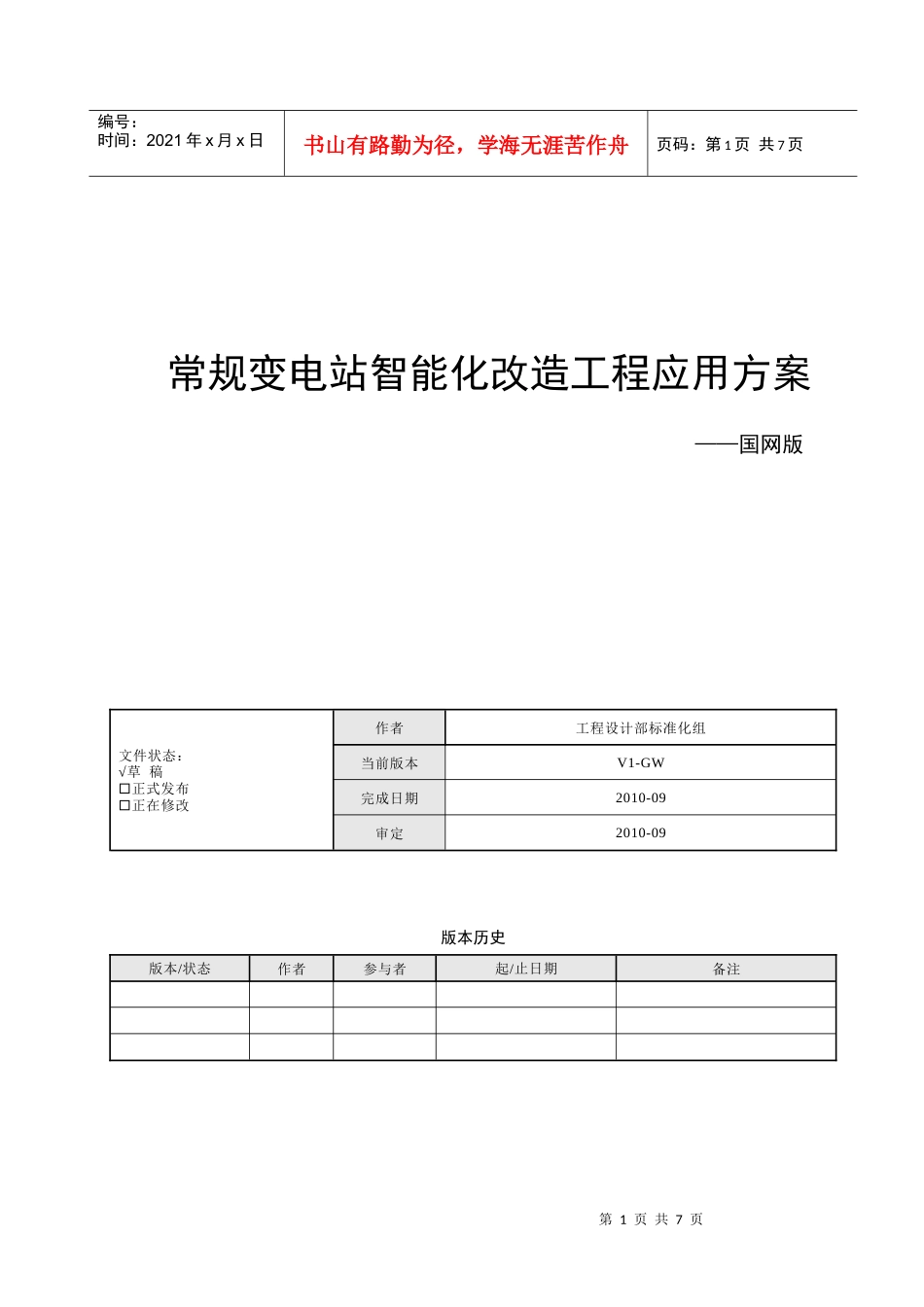

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页常规变电站智能化改造工程应用方案——国网版文件状态:√草稿正式发布正在修改作者工程设计部标准化组当前版本V1-GW完成日期2010-09审定2010-09版本历史版本/状态作者参与者起/止日期备注第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页目次1范围..................................................................................................................................................32规范性引用文件..............................................................................................................................33改造原则..........................................................................................................................................34改造目标..........................................................................................................................................35改造方案1:...................................................................................................................................36改造方案2:...................................................................................................................................47常规互感器就地数字化..................................................................................................................48互感器分步改造方案......................................................................................................................49智能终端分步改造方案..................................................................................................................410其他..................................................................................................................................................5第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页常规变电站智能化改造工程应用方案——国网版1范围本方案适用于110(66)kV及以上电压等级变电站阶段性智能化改造。对于变电站所有设备全部更换的整体智能化改造等同于新建变电站,按相关智能变电站设计规范执行。2规范性引用文件Q/GDWZ414-2010变电站智能化改造技术规范Q/GDW383-2009智能变电站导则Q/GDW441-2010智能变电站继电保护技术规范Q/GDW393-2009110(66)kV~220kV智能变电站设计规范Q/GDW394-2009330kV~750kV智能变电站设计规范Q/GDWZ410-2010高压设备智能化技术导则Q/GDWZ414-2010变电站智能化改造技术规范3改造原则安全可靠、经济实用、标准先行、因地制宜4改造目标通过改造,实现一次主设备状态监测,信息建模标准化,信息传输网络化,高级功能和辅助系统智能化。4.1一次设备智能化改造1)对变电站关键的一次设备(断路器、变压器)增设状态检测功能单元,完成一次设备状态的综合分析评价,其结果通过DL/T860服务上传,与相关系统实现信息互动。2)在运的常规互感器不宜进行数字化采样改造。4.2二次系统智能化改造1)现阶段保护应采用直采直跳的方式,不进行网络化改造。但是,至少在1个线路间隔或变压器及其相关的开关间隔应用智能组件。智能组件:由若干智能电子装置集合组成,承担宿主设备的测量、控制和监测等基本功能;还可承担相关计量、保护等功能。可包括测量、控制、状态监测、计量、保护等全部或部分装置。2)全站实现通信协议标准化,取消协议转换设备。如果站内直流、所用电等辅助系统现阶段标准建模有困难,可暂时采用协议转换器,将来完全可以标准化建模时,取消协议转换。3)站控层功能,根据需求增加高级应用,可对外提供统一的网络服务接口,支持信息一体化平台应用要求,满足《电力二次系统安全防护总体方案》和《变电站二次...
