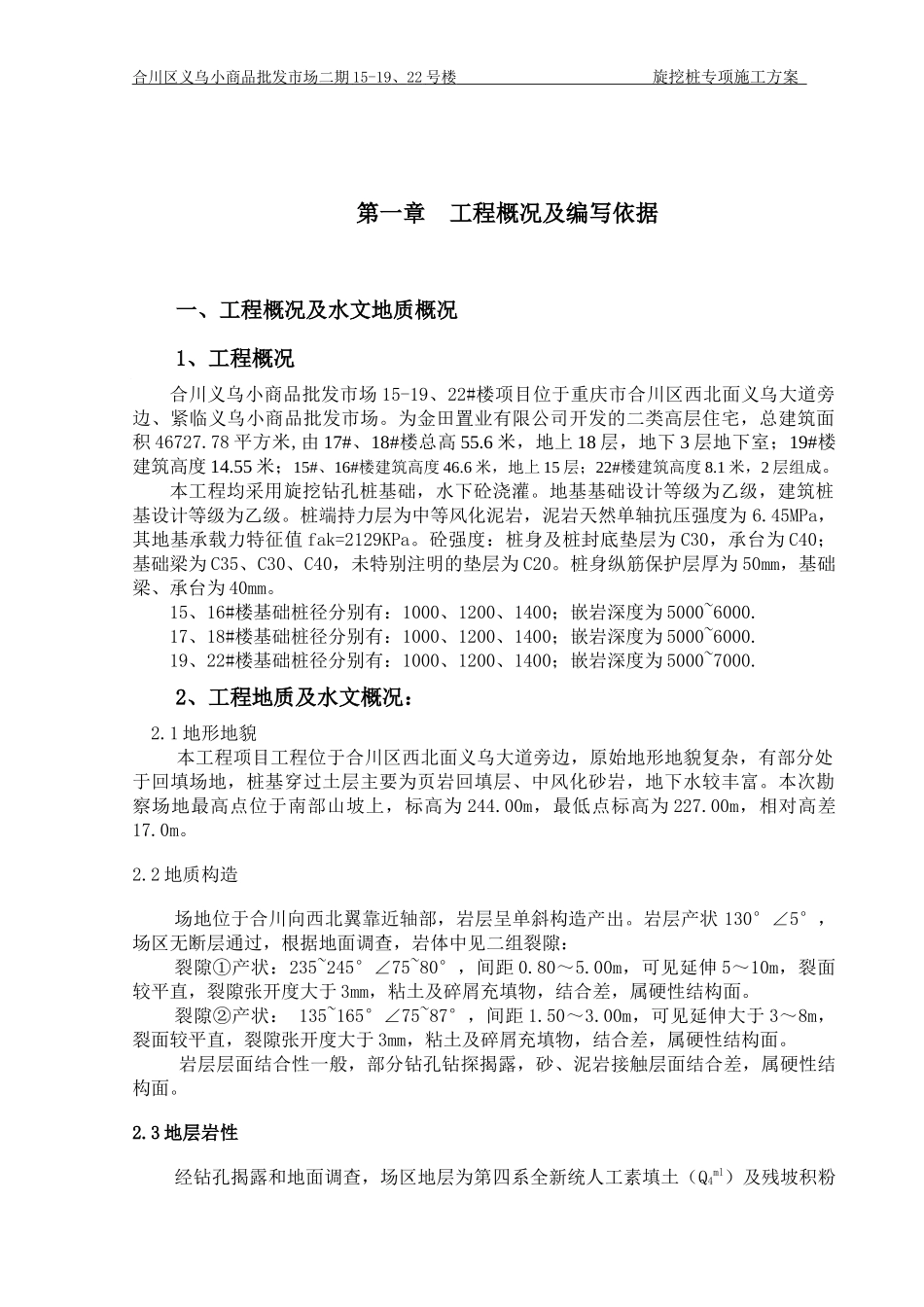

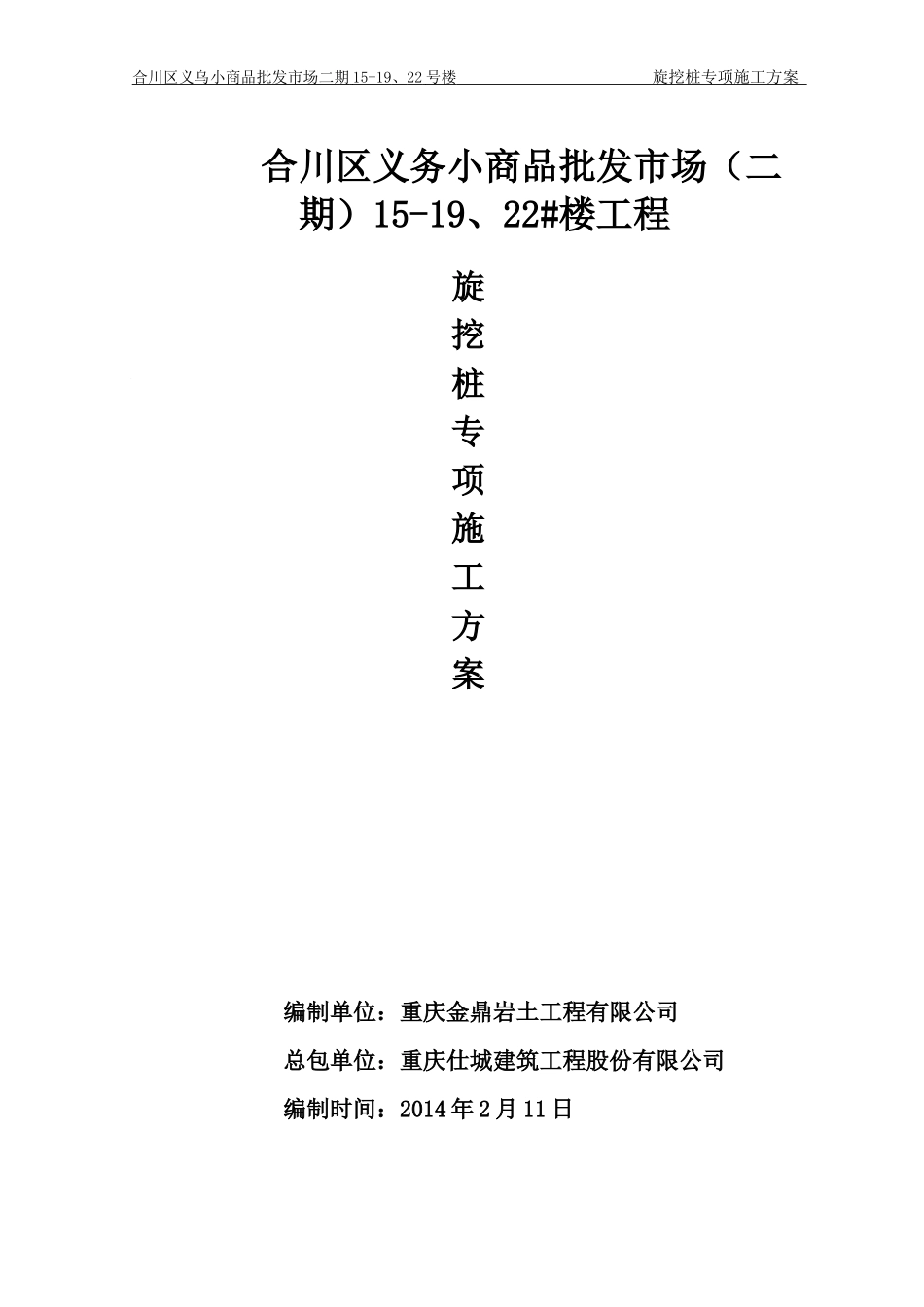

合川区义乌小商品批发市场二期15-19、22号楼旋挖桩专项施工方案合川区义务小商品批发市场(二期)15-19、22#楼工程旋挖桩专项施工方案编制单位:重庆金鼎岩土工程有限公司总包单位:重庆仕城建筑工程股份有限公司编制时间:2014年2月11日合川区义乌小商品批发市场二期15-19、22号楼旋挖桩专项施工方案第一章工程概况及编写依据一、工程概况及水文地质概况1、工程概况合川义乌小商品批发市场15-19、22#楼项目位于重庆市合川区西北面义乌大道旁边、紧临义乌小商品批发市场。为金田置业有限公司开发的二类高层住宅,总建筑面积46727.78平方米,由17#、18#楼总高55.6米,地上18层,地下3层地下室;19#楼建筑高度14.55米;15#、16#楼建筑高度46.6米,地上15层;22#楼建筑高度8.1米,2层组成。本工程均采用旋挖钻孔桩基础,水下砼浇灌。地基基础设计等级为乙级,建筑桩基设计等级为乙级。桩端持力层为中等风化泥岩,泥岩天然单轴抗压强度为6.45MPa,其地基承载力特征值fak=2129KPa。砼强度:桩身及桩封底垫层为C30,承台为C40;基础梁为C35、C30、C40,未特别注明的垫层为C20。桩身纵筋保护层厚为50mm,基础梁、承台为40mm。15、16#楼基础桩径分别有:1000、1200、1400;嵌岩深度为5000~6000.17、18#楼基础桩径分别有:1000、1200、1400;嵌岩深度为5000~6000.19、22#楼基础桩径分别有:1000、1200、1400;嵌岩深度为5000~7000.2、工程地质及水文概况:2.1地形地貌本工程项目工程位于合川区西北面义乌大道旁边,原始地形地貌复杂,有部分处于回填场地,桩基穿过土层主要为页岩回填层、中风化砂岩,地下水较丰富。本次勘察场地最高点位于南部山坡上,标高为244.00m,最低点标高为227.00m,相对高差17.0m。2.2地质构造场地位于合川向西北翼靠近轴部,岩层呈单斜构造产出。岩层产状130°∠5°,场区无断层通过,根据地面调查,岩体中见二组裂隙:裂隙①产状:235~245°∠75~80°,间距0.80~5.00m,可见延伸5~10m,裂面较平直,裂隙张开度大于3mm,粘土及碎屑充填物,结合差,属硬性结构面。裂隙②产状:135~165°∠75~87°,间距1.50~3.00m,可见延伸大于3~8m,裂面较平直,裂隙张开度大于3mm,粘土及碎屑充填物,结合差,属硬性结构面。岩层层面结合性一般,部分钻孔钻探揭露,砂、泥岩接触层面结合差,属硬性结构面。2.3地层岩性经钻孔揭露和地面调查,场区地层为第四系全新统人工素填土(Q4ml)及残坡积粉合川区义乌小商品批发市场二期15-19、22号楼旋挖桩专项施工方案质粘土(Q4el+dl),基岩为侏罗系中统沙溪庙组(J2s)的紫红色泥岩及灰、深灰色细粒砂岩。场地地层自上而下依次为:1、第四系素填土(Q4ml)棕红色、褐色,主要由粉质粘土、砂、泥岩碎石以及少量卵石组成,为建筑平场、修建公路及居民修建民房回填形成,素填土回填时间超过2年以上,块径为5~50mm,最大块径可达100mm,硬质物含量约为5-25%,填土结构呈稍密,稍湿,填土为无序抛填,钻探揭露厚0.40~7.4m。主要分布于场区西侧。残坡积粉质粘土(Q4el+dl):红褐色,主要由粘土组成,干强度中等,韧性中等,无摇震反应,稍有光泽。呈可塑状,局部低洼处表层呈软塑状,系残坡积成因。钻孔揭露厚度0.50~7.0m。2、基岩(J2s)拟建场地基岩为侏罗系中统沙溪庙组砂岩、泥岩层。砂岩:褐灰~浅灰色,主要矿物成份:长石、石英、次为云母、暗色矿物及岩屑等,细粒结构,中~厚层状构造、块状构造,泥质、钙质胶结,局部含泥质条带或斑块。钻孔揭露厚度0.50~23.8m。为场地主要岩层。泥岩:红褐色,主要由粘土矿物组成。泥质结构,厚层状构造,局部含砂质重,偶夹薄层砂岩透镜体,常见灰白色砂质条带。场地中泥岩局部露头。钻孔揭露厚度0.50~24.3m。为场地主要岩层。2.4基岩顶面及基岩风化带特征场地大部分被第四系土层覆盖,局部基岩露头,场地基岩中等风化带顶界埋深为0.5~11.4m。基岩面总体与原丘陵斜坡地形基本一致,纵横剖面上基岩面一般均呈波状起伏,相邻钻孔间基岩面坡度一般为5~25°,局部坡度为陡砍据《岩土工程勘察规范》GB50021-2010附录A将场地基岩划分为强风化带、中等风化带。基岩强风化带:风化裂隙较发育,岩...
