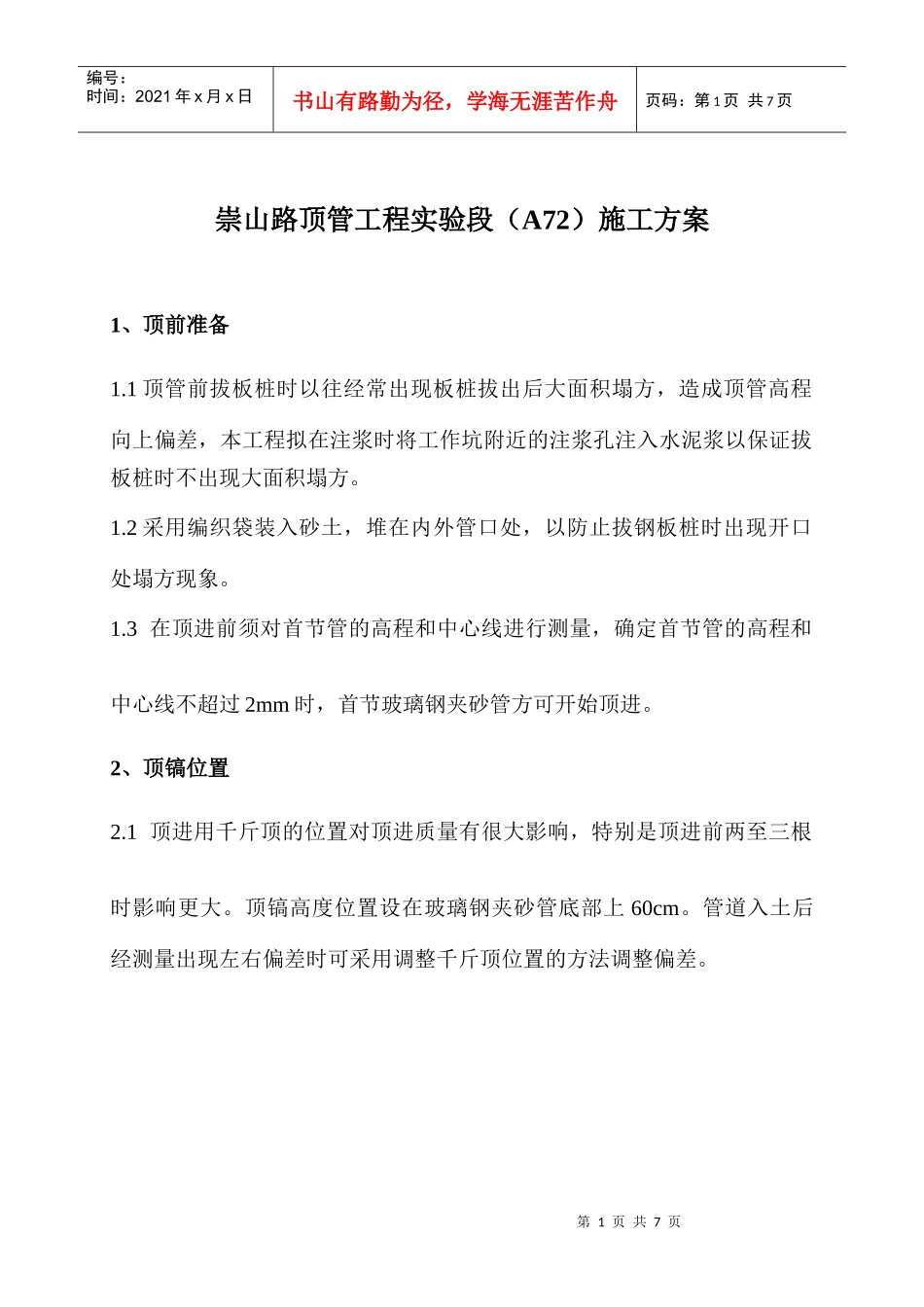

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页崇山路顶管工程实验段（A72）施工方案1、顶前准备1.1顶管前拔板桩时以往经常出现板桩拔出后大面积塌方，造成顶管高程向上偏差，本工程拟在注浆时将工作坑附近的注浆孔注入水泥浆以保证拔板桩时不出现大面积塌方。1.2采用编织袋装入砂土，堆在内外管口处，以防止拔钢板桩时出现开口处塌方现象。1.3在顶进前须对首节管的高程和中心线进行测量，确定首节管的高程和中心线不超过2mm时，首节玻璃钢夹砂管方可开始顶进。2、顶镐位置2.1顶进用千斤顶的位置对顶进质量有很大影响，特别是顶进前两至三根时影响更大。顶镐高度位置设在玻璃钢夹砂管底部上60cm。管道入土后经测量出现左右偏差时可采用调整千斤顶位置的方法调整偏差。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一台顶镐两台顶镐2.2本工程顶管时采用单个千斤顶顶进时，千斤顶中心位置必须与顶进中心重合。2.3采用两个千斤顶顶进时，两个千斤顶距管道中心线必须相等，并设置第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页液压串联板以保证两个千斤顶压力平衡。3、玻璃钢夹砂管安装3.1玻璃钢夹砂管采用吊车吊至工作坑边，电葫芦安管至滑道上。3.2为防止出现顶进过程中出现滑道吃管现象，滑道与玻璃钢夹砂管间采用木楔支架。4、管道顶进及调整4.1本工程顶管采用400T千斤顶顶进，顶进出土采用人工出土，采用手推车进入管内水平运输，工作坑采用门式吊吊土。4.2管线顶进过程中，必须做到勤顶、勤测、勤调整、勤取土的四勤原则。每顶进0.2m应进行高程测量并及时出土。顶进的每根管都要进行中心测量，及时发现问题。4.3在顶进过程中如出现偏差，可在除桥墩附近位置（桥墩两侧各2米）第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页外进行调整，在顶进桥墩附近附近时不得调整偏差。调整方法是：高程偏差调整方法是：头两根至三根时可采用调整千斤顶高度来调整高程，管帽下清至管皮以下小深度超挖，靠管本身重力逐渐使管道的高程向下。如高程偏高可利用注浆后砂土的内聚力增大的条件，小距离超挖或边顶进边超挖。5、质量保证措施5.1基本要求（1）严格执行三按规定，即按设计图纸施工,按操作规范操作,按质量标准检查。认真落实岗位责任制，对每个岗位都制定质量责任，做到奖惩分明。（2）在施工中如发现质量问题，应及时请监理工程师解决，如工程不能按设计施工时,必须取得设计单位的同意方可变更，且有设计变更通知单或有监理工程师认可。（3）执行技术交底制度，认真做好工程技术质量交底工作，要交施工方法，质量要求，施工注意事项及质量保证措施。（4）顶管时应记好砼管顶进记录，执行交接班制度。将上一班出现的质量问题在下一班进行调整。（5）认真做好工序交接工作，每道工序完成后，经检查合格方可进行下道工序并做好交接记录。（6）出现质量事故要坚持三不放过，即事故原因不清不放过，责任者没有受到教育不放过，没有改进措施不放过。（7）进厂材料必须有出厂证明和合格证，并按规定的批量做好复试，不合格材料不得使用。特别顶进用玻璃钢夹砂管必须按招标文件规定的项目、频率进行复试，不合格的管材不得使用。（8）施工原始资料要做到齐全、完整、准确，并做好各项质量内业工作，达到工程完资料整理完。（9）顶进工作坑内的水准点和中心点必须经常复测以保持准确。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页5.2制度保障措施5.2.1岗位责任制：由我处处长、工程科、项目经理、项目技术负责人到生产工人，层层落实岗位责任制。5.2.2奖惩制度：对施工质量优良的班组及个人给予重奖，对施工质量有责任的班组及个人严励处罚直至离岗。5.2.3检查巡视制度：项目经理、项目总工程师每天必须对所有顶管工作坑的顶进情况进行检查巡视，施工员每天对顶进工作检查3次以上，发现问题及时解决。5.2.4交接班制度：每班施工员及测量人员必须见面交班不得...
