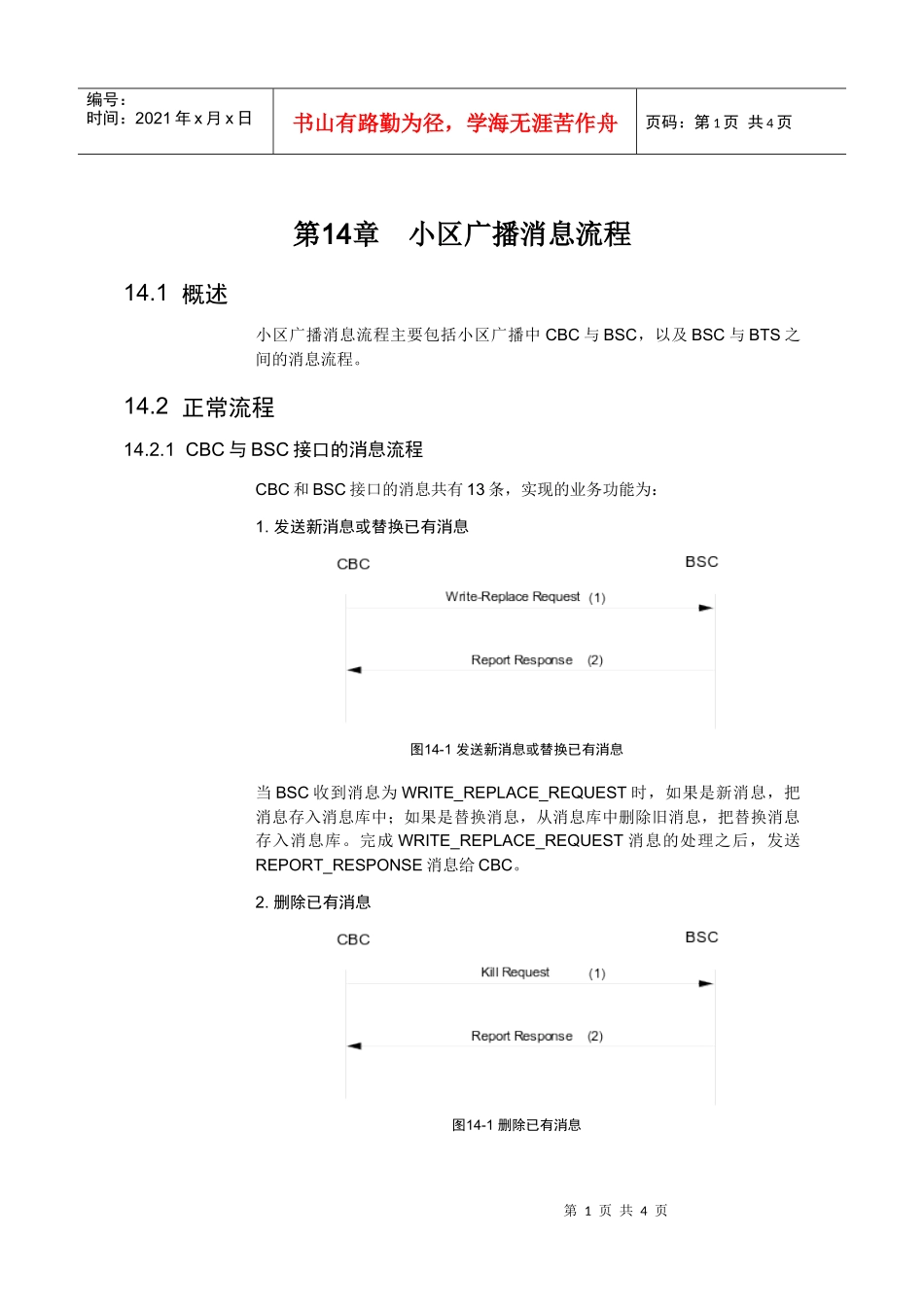

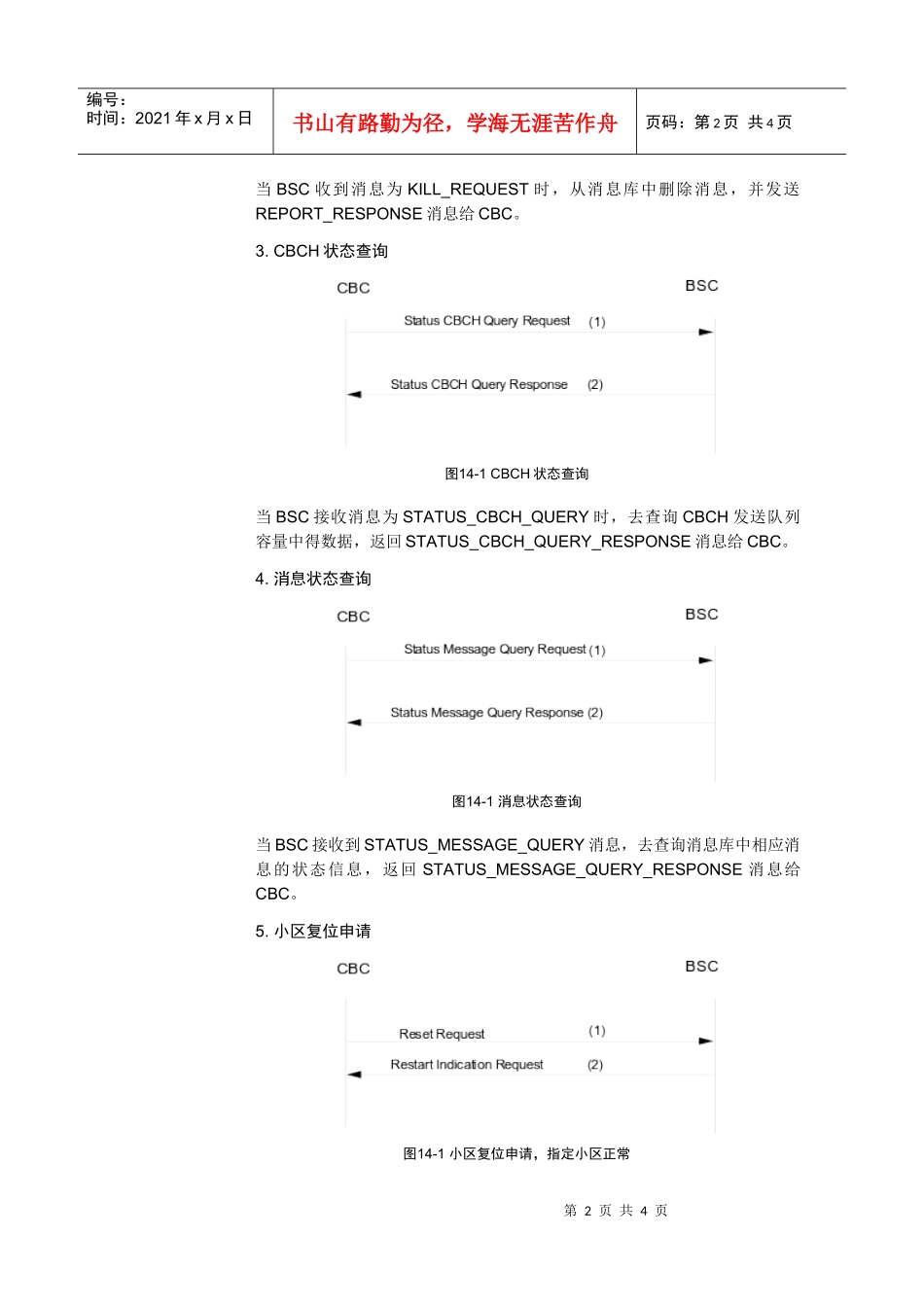

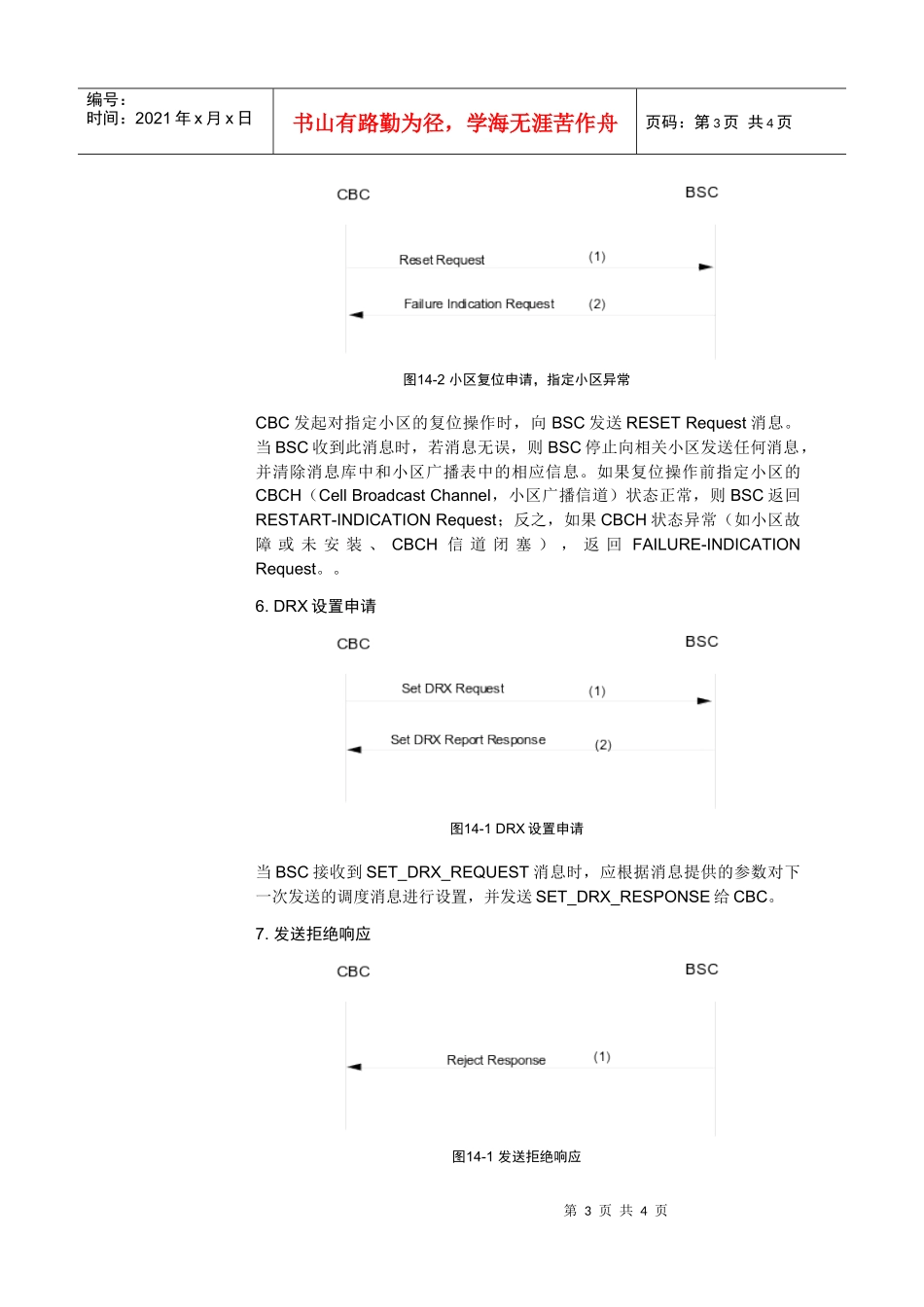

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页第14章小区广播消息流程14.1概述小区广播消息流程主要包括小区广播中CBC与BSC，以及BSC与BTS之间的消息流程。14.2正常流程14.2.1CBC与BSC接口的消息流程CBC和BSC接口的消息共有13条，实现的业务功能为：1.发送新消息或替换已有消息图14-1发送新消息或替换已有消息当BSC收到消息为WRITE_REPLACE_REQUEST时，如果是新消息，把消息存入消息库中；如果是替换消息，从消息库中删除旧消息，把替换消息存入消息库。完成WRITE_REPLACE_REQUEST消息的处理之后，发送REPORT_RESPONSE消息给CBC。2.删除已有消息图14-1删除已有消息第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页当BSC收到消息为KILL_REQUEST时，从消息库中删除消息，并发送REPORT_RESPONSE消息给CBC。3.CBCH状态查询图14-1CBCH状态查询当BSC接收消息为STATUS_CBCH_QUERY时，去查询CBCH发送队列容量中得数据，返回STATUS_CBCH_QUERY_RESPONSE消息给CBC。4.消息状态查询图14-1消息状态查询当BSC接收到STATUS_MESSAGE_QUERY消息，去查询消息库中相应消息的状态信息，返回STATUS_MESSAGE_QUERY_RESPONSE消息给CBC。5.小区复位申请图14-1小区复位申请，指定小区正常第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页图14-2小区复位申请，指定小区异常CBC发起对指定小区的复位操作时，向BSC发送RESETRequest消息。当BSC收到此消息时，若消息无误，则BSC停止向相关小区发送任何消息，并清除消息库中和小区广播表中的相应信息。如果复位操作前指定小区的CBCH（CellBroadcastChannel，小区广播信道）状态正常，则BSC返回RESTART-INDICATIONRequest；反之，如果CBCH状态异常（如小区故障或未安装、CBCH信道闭塞），返回FAILURE-INDICATIONRequest。。6.DRX设置申请图14-1DRX设置申请当BSC接收到SET_DRX_REQUEST消息时，应根据消息提供的参数对下一次发送的调度消息进行设置，并发送SET_DRX_RESPONSE给CBC。7.发送拒绝响应图14-1发送拒绝响应第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页当BSC接收的消息消息不能理解或参数值非法时，向CBC发送REJECTResponse消息，报告出错原因或简短的说明信息。14.2.2BSC与BTS接口的消息和业务功能(1)BSC通过1条SMSBROADCASTCOMMAND消息把CBS信息传送给相应的BTS，并指示使用的信道。图14-1BSC通过SMSBROADCASTCOMMAND把CBS信息传送给相应的BTS(2)BTS通过CBCHLOADINGINDICATION消息向BSC上报CBCH信道的负载情况，并要求BSC作相应的流量控制。图14-2BTS向BSC上报CBCHLOADINGINDICATION
