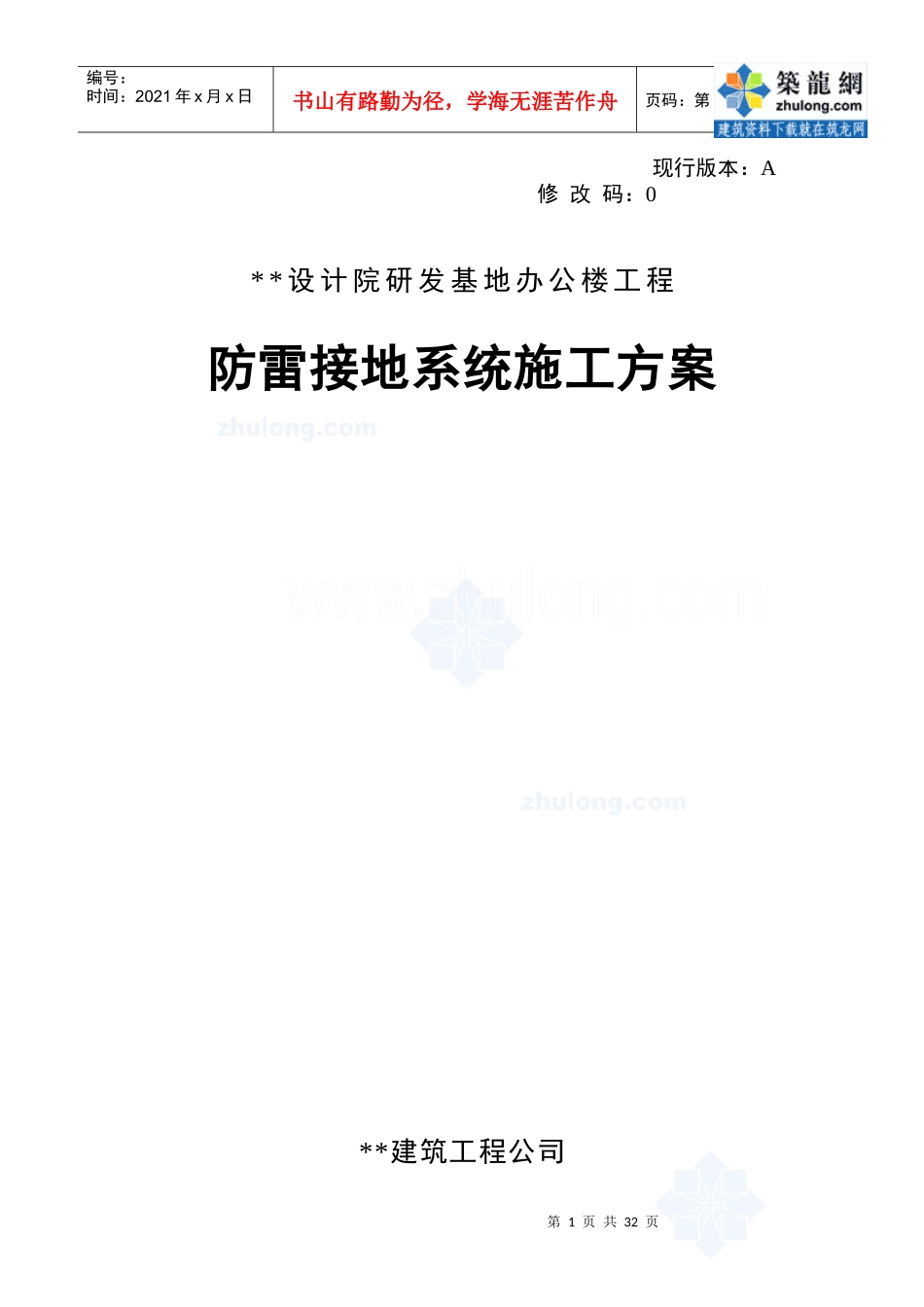

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页现行版本：A修改码：0**设计院研发基地办公楼工程防雷接地系统施工方案**建筑工程公司第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页第一项目经理部防雷接地系统施工方案1总则1.1工程概况中国电力工程顾问集团**设计院研究开发基地办公楼(以下简称：大楼)位于西安高新开发区团结南路和科技四路十字西南角。主体结构为地上11层，地下1层，高度为44.85米，框架剪力墙结构，建筑面积约34900m2(含地下车库面积约8000m2)大楼主要用于**设计院研究开发基地生产管理办公用房，大楼属于二类防雷。1.2适用范围适用于**设计院研发基地办公楼防雷接地系统工程1.3编制依据的标准及规范建筑电气工程施工质量验收规范(2002版)(GB50303-2002)第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页2施工准备2.1材料要求：2.1.1镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2.1.2镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。2.1.3电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。2.2主要机具：2.2.1常用电工工具、手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。2.2.2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页2.3作业条件：2.3.1接地体作业条件：2.3.1.1按设计位置清理好场地。2.3.1.2底板筋与柱筋连接处已绑扎完。2.3.1.3桩基内钢筋与柱筋连接处已绑扎完。2.3.2接地干线作业条件：2.3.2.1支架安装完毕。2.3.2.2保护管已预埋。2.3.2.3土建抹灰完毕。2.3.3支架安装作业条件：2.3.3.1各种支架已运到现场。2.3.3.2结构工程已经完成。2.3.3.3室外必须有脚手架或爬梯。2.3.4防雷引下线暗敷设作业条件：2.3.4.1建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。2.3.4.2利用主筋作引下线时，钢筋绑扎完毕。第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页2.3.5防雷引下线明敷设作业条件：2.3.5.1支架安装完毕。2.3.5.2建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。2.3.5.3土建外装修完毕。2.3.6避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。2.3.7避雷网安装作业条件：2.3.7.1接地体与引下线必须做完。2.3.7.2支架安装完毕。2.3.7.3具备调直场地和垂直运输条件。2.3.8避雷针安装作业条件：2.3.8.1接地体及引下线必须做完。2.3.8.2需要脚手架处，脚手架搭设完毕。2.3.8.3土建结构工程已完，并随结构施工做完预埋件。3操作工艺第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页3.1工艺流程：避雷针接地体→接地干线支架→引下线明敷→避雷网避雷带或引下线暗敷→均压环3.2接地体安装工艺：人工接地体（极）安装应符合以下规定：3.2.1人工接地体（极）的最小尺寸应符合规范要求。3.2.2接地体的埋设深度其预部不应小于0.6m，角钢及钢管接地体应垂直配置。3.2.3垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。3.2.4接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。3.2.5当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2m。3.2.6接地体（线）的连接应采用焊接，焊接处焊缝应饱满并第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，...
