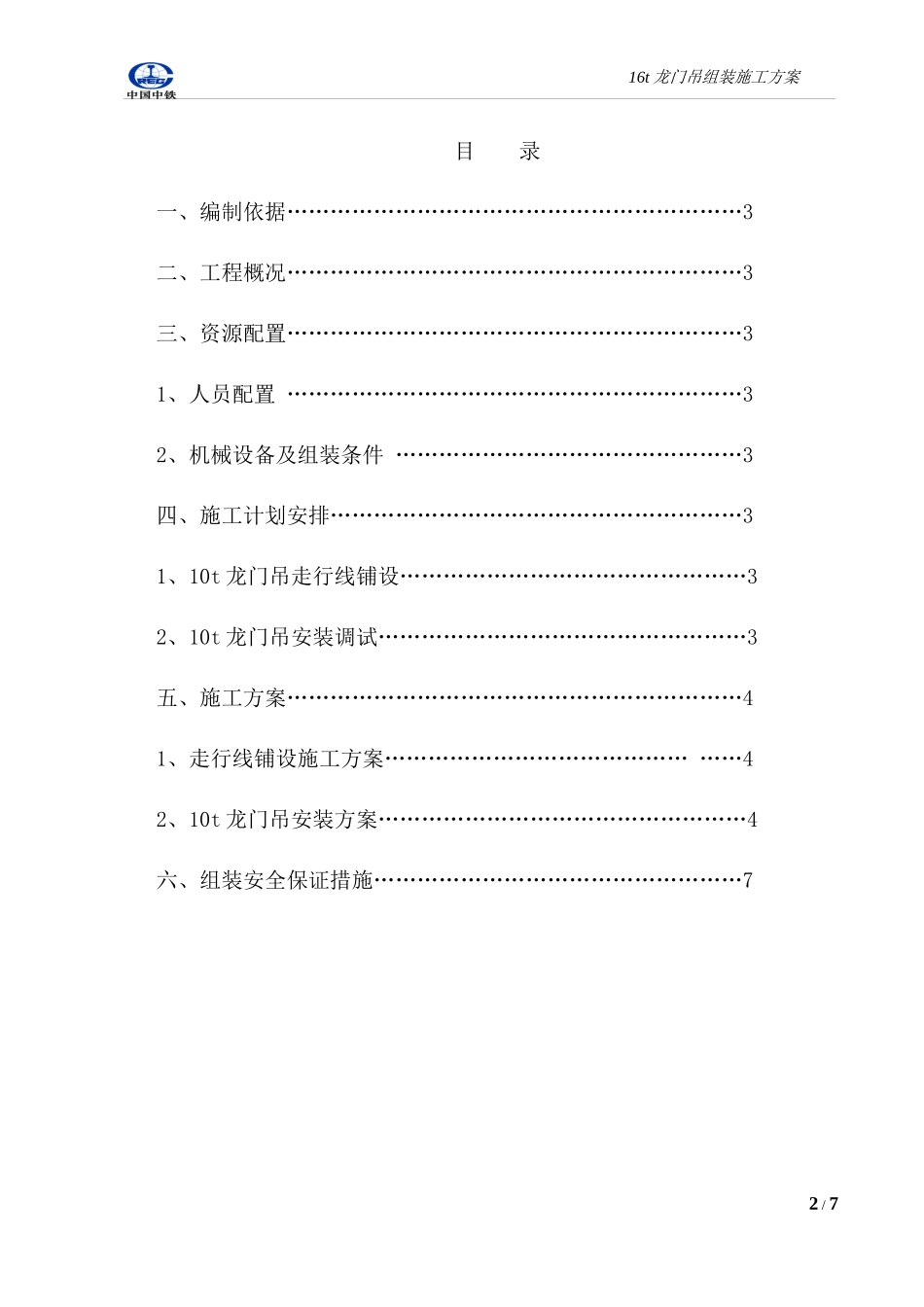

16t龙门吊组装施工方案技术交底1/7工程项目哈大铁路客运专线中铁二局项目部新运公司工程大队西柳铺轨基地单位工程名称10吨龙门吊安装施工单位新运公司工程大队交底时间2009年10月8日交底地点西柳铺轨基地交底内容：10吨龙门吊安装调试参加交底人员交底人李东旭审核人16t龙门吊组装施工方案目录一、编制依据………………………………………………………3二、工程概况………………………………………………………3三、资源配置………………………………………………………31、人员配置………………………………………………………32、机械设备及组装条件…………………………………………3四、施工计划安排…………………………………………………31、10t龙门吊走行线铺设…………………………………………32、10t龙门吊安装调试……………………………………………3五、施工方案………………………………………………………41、走行线铺设施工方案…………………………………………42、10t龙门吊安装方案……………………………………………4六、组装安全保证措施……………………………………………72/716t龙门吊组装施工方案3/7第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页10t龙门吊组装施工方案一、编制依据1．根据厂家提供的说明书和图纸；2．《起重机械监督检验规程》（国家检锅［2002］296号）；3．《通用桥式起重机》（GB/T14405—1993）；4．《通用门式起重机》（GB/T14406—1993）；5．《起重设备安装工程施工验收规范》（GB50278—1998）；6．《电气装置施工及验收规范》（GB50256—1996）；二、工程概况10吨龙门吊安装调试。三、资源配置1、人员配置为确保10T龙门吊走行线铺设，及龙门吊安装顺利进行，对施工作业人员，技术管理人员做如下部署安排：。总指挥负责人：蒲自德（负责龙门吊安装期间的全面组织工作，做好各项协调事务）现场指挥负责人:王平安成坤(负责现场龙门吊具体安装指挥工作)安装机电负责人：8号梁场协助人员李东旭（制定龙门吊施工方案现场指导安装）安装技术负责人：费鹏（负责龙门吊线路质量工作，观测线路沉降量）安全监督负责人：刘松涛（负责龙门吊安装期间各项安全检查工作）工班负责人：李春桥（负责龙门吊安装人员的组织工作，并提前做好安装所需的机具设备）机械班负责人：刘毅（解决龙门吊电源问题，电焊工配合龙门吊组装）2、机械设备及机具序号名称规格单位数量备注1汽车吊25吨台12白棕绳φ20米2003钢丝绳6x19-10-1670，20m根8镀锌4中式撬棍根45枕木根若干第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页6螺栓8.8级20mm个1007螺栓8.8级18mm个2008小撬棍根69冲销根1010钢丝绳卡10mm个2411脚手板块812梅花扳手把413开口扳手把41415手拉葫芦1t个216安全绳付517钢丝绳套6x19-10-1670，8m根818配重物10t个3四、安装施工1、施工准备施工准备工作包括技术准备、机械设备、物资材料、劳动力准备等。1技术准备工作技术室在轨道铺设施工前根据现场实际及技术规范要求，确定施工实施方案，对工班进行技术交底。对龙门吊走行线进行测量放线，对整个整道过程进行测量控制，确保轨道纵横向和跨度误差在规定范围之内。大车走行轨道：p60，钢轨中心距1500mm适应坡度：±1%跨度方向两轨道高度误差：±10mm跨度方向轨道中心距误差：±10mm要求龙门吊路基坚实可靠满足20T的最大轮压。2、10T龙门吊安装方案2.1准备工作（1）10T龙门吊组装位置选定在短轨存放区。并预先在组装场地设置8个地锚（可以用钢筋或其他设备地锚），每个地锚距离轨道中心线12m，顺轨道方向两地锚的距离为8m。浪风绳与垂直方向成45度角。根据现场施工环境适当调整。（2）工班要提前一天清理好拼装现场，在指定位置搭好主梁对接的枕木垛平台，龙门吊组装、调试和验收走行线路长度不低于300m。并准备好地锚钢丝绳、绳卡、扳手、冲销、撬棍、小撬棍等。（3）机电班提前准备好龙门吊拼装现场的电源和氧气乙炔、电焊机等机具，做好各项配合工作。提前将横梁焊接处打磨，各螺栓孔清理焊疤。第5页共7页第6页...
