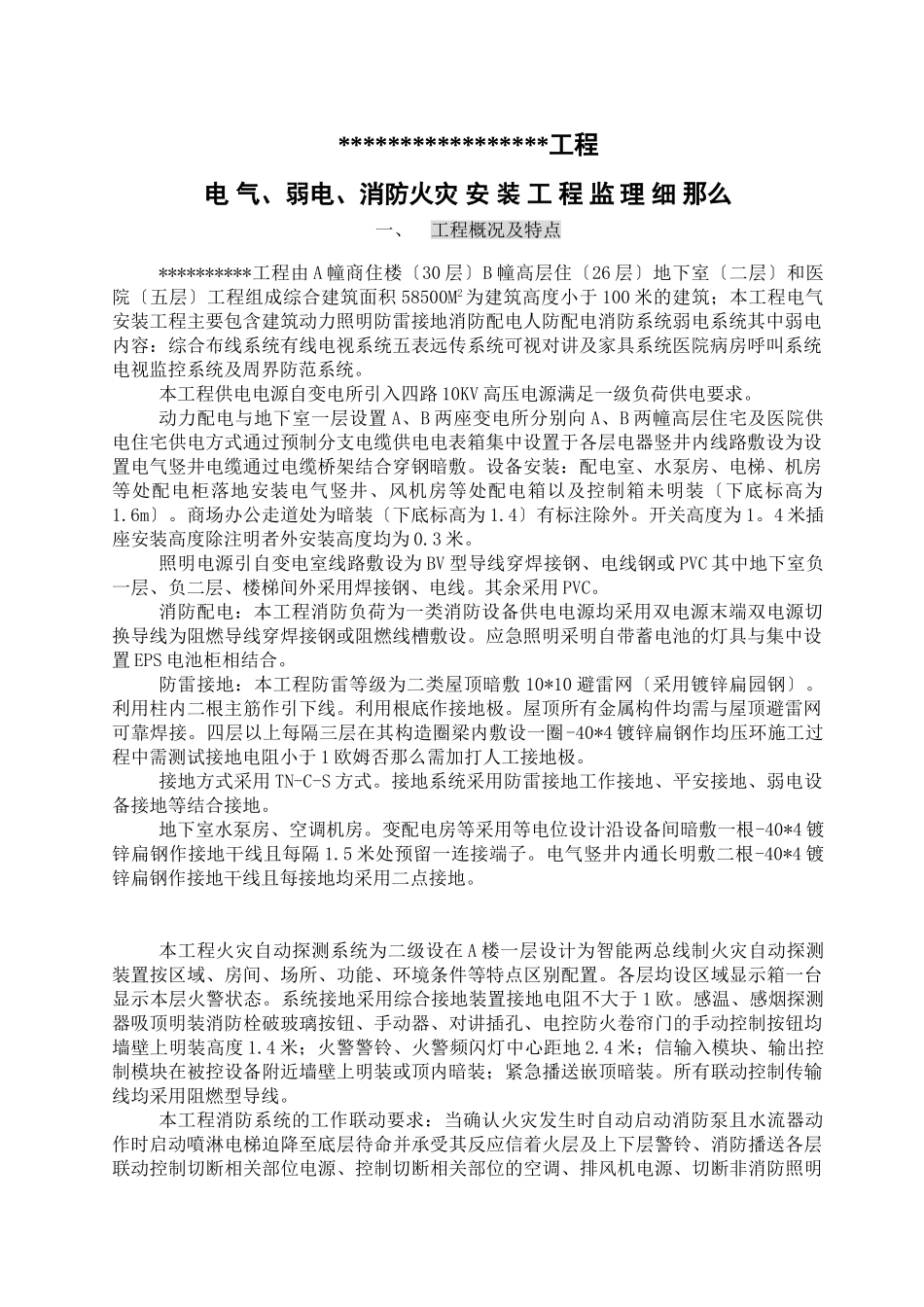

*****************工程电气、弱电、消防火灾安装工程监理细那么一、工程概况及特点**********工程由A幢商住楼〔30层〕B幢高层住〔26层〕地下室〔二层〕和医院〔五层〕工程组成综合建筑面积58500M2为建筑高度小于100米的建筑；本工程电气安装工程主要包含建筑动力照明防雷接地消防配电人防配电消防系统弱电系统其中弱电内容：综合布线系统有线电视系统五表远传系统可视对讲及家具系统医院病房呼叫系统电视监控系统及周界防范系统。本工程供电电源自变电所引入四路10KV高压电源满足一级负荷供电要求。动力配电与地下室一层设置A、B两座变电所分别向A、B两幢高层住宅及医院供电住宅供电方式通过预制分支电缆供电电表箱集中设置于各层电器竖井内线路敷设为设置电气竖井电缆通过电缆桥架结合穿钢暗敷。设备安装：配电室、水泵房、电梯、机房等处配电柜落地安装电气竖井、风机房等处配电箱以及控制箱未明装〔下底标高为1.6m〕。商场办公走道处为暗装〔下底标高为1.4〕有标注除外。开关高度为1。4米插座安装高度除注明者外安装高度均为0.3米。照明电源引自变电室线路敷设为BV型导线穿焊接钢、电线钢或PVC其中地下室负一层、负二层、楼梯间外采用焊接钢、电线。其余采用PVC。消防配电：本工程消防负荷为一类消防设备供电电源均采用双电源末端双电源切换导线为阻燃导线穿焊接钢或阻燃线槽敷设。应急照明采明自带蓄电池的灯具与集中设置EPS电池柜相结合。防雷接地：本工程防雷等级为二类屋顶暗敷10*10避雷网〔采用镀锌扁园钢〕。利用柱内二根主筋作引下线。利用根底作接地极。屋顶所有金属构件均需与屋顶避雷网可靠焊接。四层以上每隔三层在其构造圈梁内敷设一圈-40*4镀锌扁钢作均压环施工过程中需测试接地电阻小于1欧姆否那么需加打人工接地极。接地方式采用TN-C-S方式。接地系统采用防雷接地工作接地、平安接地、弱电设备接地等结合接地。地下室水泵房、空调机房。变配电房等采用等电位设计沿设备间暗敷一根-40*4镀锌扁钢作接地干线且每隔1.5米处预留一连接端子。电气竖井内通长明敷二根-40*4镀锌扁钢作接地干线且每接地均采用二点接地。本工程火灾自动探测系统为二级设在A楼一层设计为智能两总线制火灾自动探测装置按区域、房间、场所、功能、环境条件等特点区别配置。各层均设区域显示箱一台显示本层火警状态。系统接地采用综合接地装置接地电阻不大于1欧。感温、感烟探测器吸顶明装消防栓破玻璃按钮、手动器、对讲插孔、电控防火卷帘门的手动控制按钮均墙壁上明装高度1.4米；火警警铃、火警频闪灯中心距地2.4米；信输入模块、输出控制模块在被控设备附近墙壁上明装或顶内暗装；紧急播送嵌顶暗装。所有联动控制传输线均采用阻燃型导线。本工程消防系统的工作联动要求：当确认火灾发生时自动启动消防泵且水流器动作时启动噴淋电梯迫降至底层待命并承受其反应信着火层及上下层警铃、消防播送各层联动控制切断相关部位电源、控制切断相关部位的空调、排风机电源、切断非消防照明电源、关闭防火卷帘门下降到底。本工程设有平安防范系统工程由电视监控系统、门禁系统等组成由裙房二层保安控制中心统一控制理。本楼的电视监控系统摄像局部设计为CCD摄像机室内要求为低照度室外要求为极低照度或红外线。摄像机主要布防于各层电梯间、楼梯入口及公共走廊等地。摄像传输线路为防电磁干扰的SYKV－75－5同轴电缆沿线槽、或吊顶内敷设分支线采用穿KBG顶内或墙内暗敷。门禁系统为智能感应卡单一控制当发生火灾火警时承受消防系统的联动讯按火灾层区自动解除门禁。平安防范系统的工作接地也采用主楼的综合接体体。电视监控系统的摄像机外壳就近与邻近的接地干线作可靠接地连接。为防感应雷击及高电位的损害接地采用35mm2铜蕊线穿PVC暗敷于墙内。本工程有线电视系统讯由有线电视网引入本楼技术要求采用30MHZ—1GHZ声音和电视信的电缆的配线系统综合楼由调度楼引入。系统的传输分配设备的部件设计要求具备防电磁辐射和电磁波入侵的屏蔽性能。干线、分干线采用SYKV-75-9型同轴电缆；分支线采用SYKV-75-5型同轴电缆分支分配器带外壳吊顶内明装；干线、分干线沿弱电井、及各层走廊上线槽敷设；分支线采用KBG...
