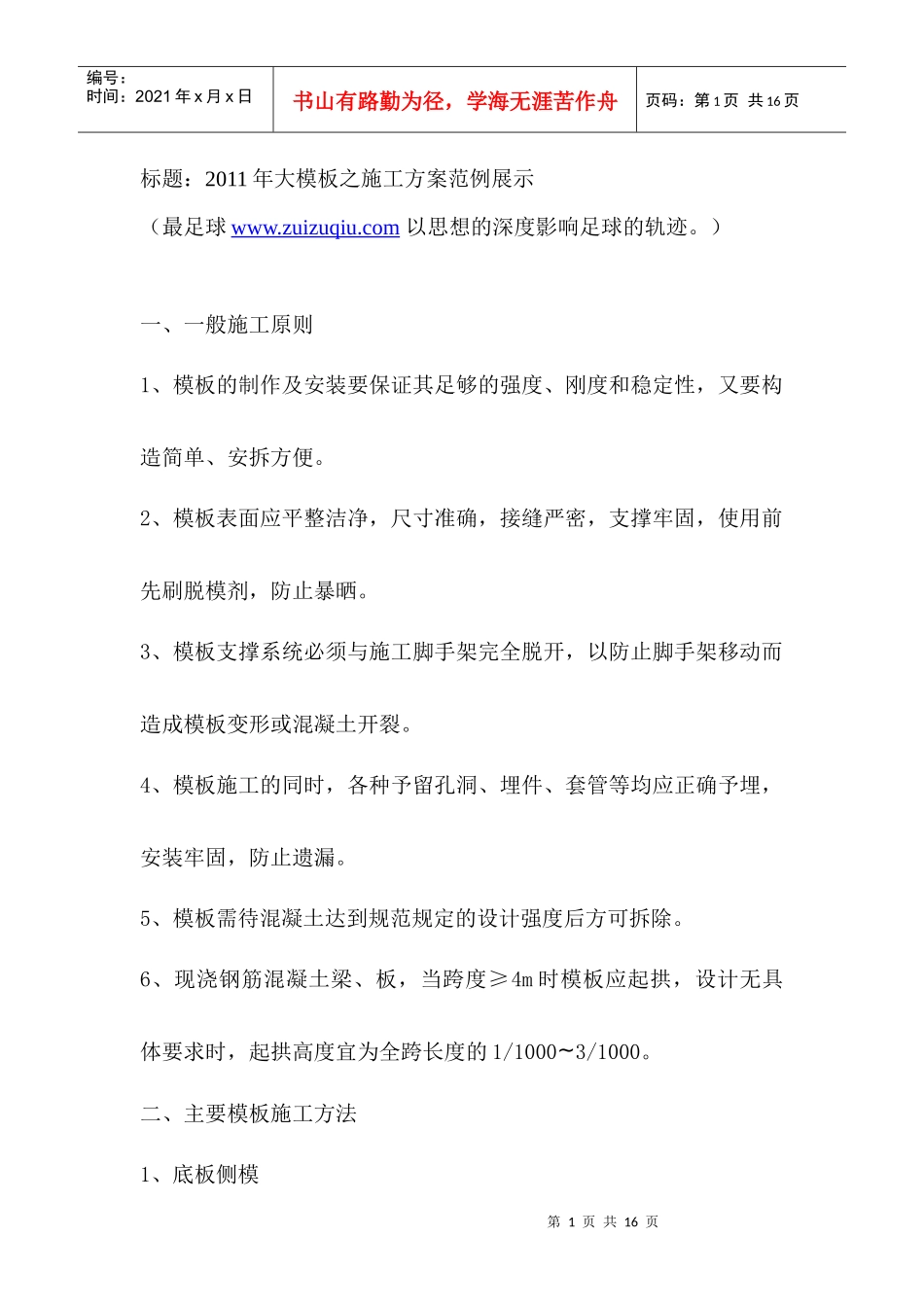

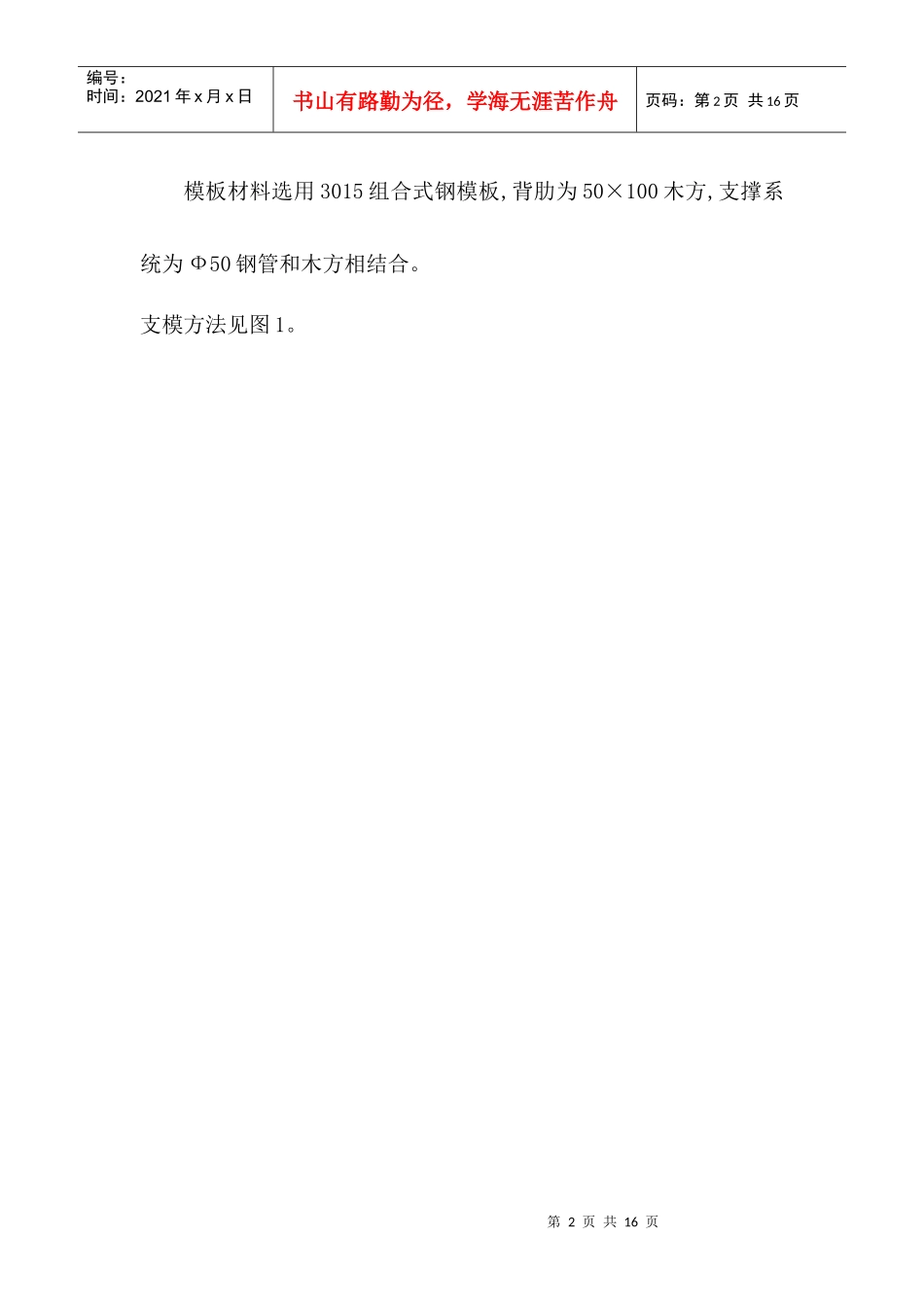

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页标题：2011年大模板之施工方案范例展示（最足球www.zuizuqiu.com以思想的深度影响足球的轨迹。）一、一般施工原则1、模板的制作及安装要保证其足够的强度、刚度和稳定性，又要构造简单、安拆方便。2、模板表面应平整洁净，尺寸准确，接缝严密，支撑牢固，使用前先刷脱模剂，防止暴晒。3、模板支撑系统必须与施工脚手架完全脱开，以防止脚手架移动而造成模板变形或混凝土开裂。4、模板施工的同时，各种予留孔洞、埋件、套管等均应正确予埋，安装牢固，防止遗漏。5、模板需待混凝土达到规范规定的设计强度后方可拆除。6、现浇钢筋混凝土梁、板，当跨度≥4m时模板应起拱，设计无具体要求时，起拱高度宜为全跨长度的1/1000~3/1000。二、主要模板施工方法1、底板侧模第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页模板材料选用3015组合式钢模板,背肋为50×100木方,支撑系统为Ф50钢管和木方相结合。支模方法见图1。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页2、墙体模板本工程的剪力墙采用拼装大模板施工，剪力墙模板材料选用4mm厚组合式大模板，背肋内侧为横向双钢管与模板背楞用“3”型卡子连接，以保证钢模板的表面平整度，内部连结用M14对拉螺栓，以保证模板抵抗混凝土的侧压力，支撑系统为钢管和花蓝螺栓抛杆锚固，支模方法见图2。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页工艺流程：安装内墙门洞模板及各种预埋件→签验隐蔽工程→安装内墙模板→安装外墙门窗洞口模板→安装外墙模板并拉结固定→浇筑混凝土→拆模。①大模施工前需编制专业实施方案，模板根据设计尺寸进行现场组装，表面应进行清理和除锈，刷脱模剂。第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页②模板安装时按模板编号顺序遵循先内侧，后外侧，先横墙，后纵墙的原则安装就位，及时穿上对拉螺栓，确保大模稳定。③门窗洞口模板安装按定位基准调整固定，保证混凝土浇筑时不移位。④大模板支撑必须牢固，稳定，支撑点应设在坚固可靠处，不得与脚手架拉结。⑤拆模时保证混凝土棱角完整和不粘模为准，一般待墙体混凝土强度达到1.2MPa方可拆模，常温下约为12小时。⑥大模板的拆除顺序应遵循先支后拆、后支先拆的原则。⑦拆除有支撑架的大模板时，应先拆除模板与混凝土结构之间的对拉螺栓及“3”型扣件，松动地脚螺栓，使模板后倾与墙体脱离开。⑧任何情况下，严禁操作人员站在模板上口采用晃动，撬动或用大锤砸模板的方法拆除模板。⑨拆除的铁环，连接件及拆模用工具，必须妥善保管和放置，不得随意散放，以免吊装时坠落伤人。第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页三、模板计算1、墙模板计算：根据设计图纸制作的组合式大钢模板作为剪力墙模板，墙体支模按4500mm计算，横肋采用双φ50钢管用“3”型扣件与模板背楞用铁环拉结用以控制模板表面平整度，竖肋采用双φ50钢管用“3”型扣件与对拉螺栓连结用以抵抗浇筑混凝土时对模板的侧压力。在模板验算中，主要针对模板的背楞及内、外双钢管进行计算。设计图纸中楼梯间处墙体为最大计算面积，现将其分离出来做为支模系统计算依据。计算简图如图3所示。第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页根据设计图纸制作的组合大钢模板作为剪力墙模板，墙按最大长度4500mm计算，沿墙高300，600，800，800，450间距设置双钢管，沿墙横向按模板宽度500mm设置一道拉结螺栓，用“3”型扣件将拉结螺栓套箍在双钢管上，控制其模板的表面平整度，沿墙长度方向每隔600mm设置一组对拉螺栓，用“3”型扣件将螺栓套箍在双钢管上，对拉螺栓沿墙高500，700，900设置三...
