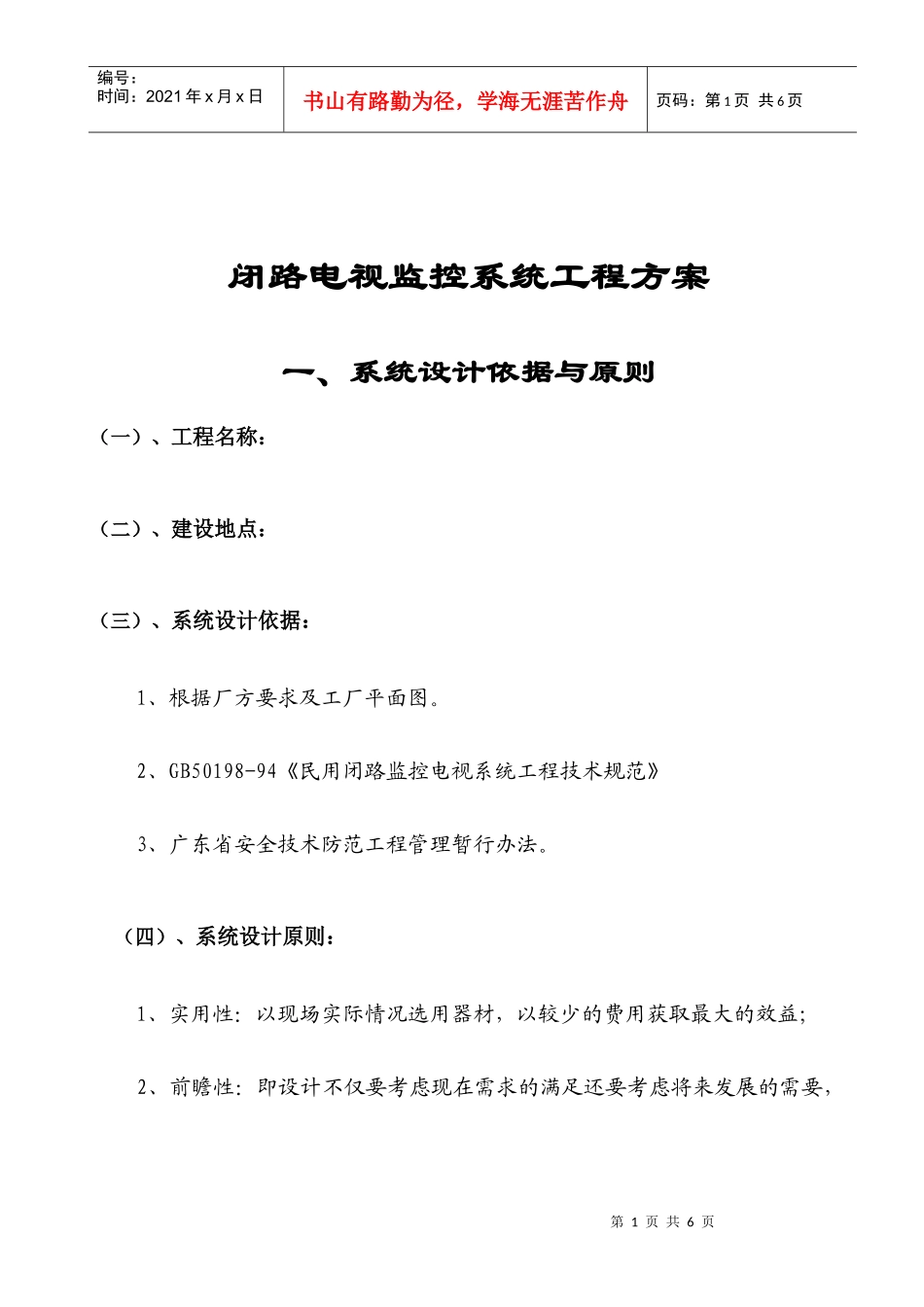

【工程方案】闭路电视监控系统工程方案_第1页
1/6

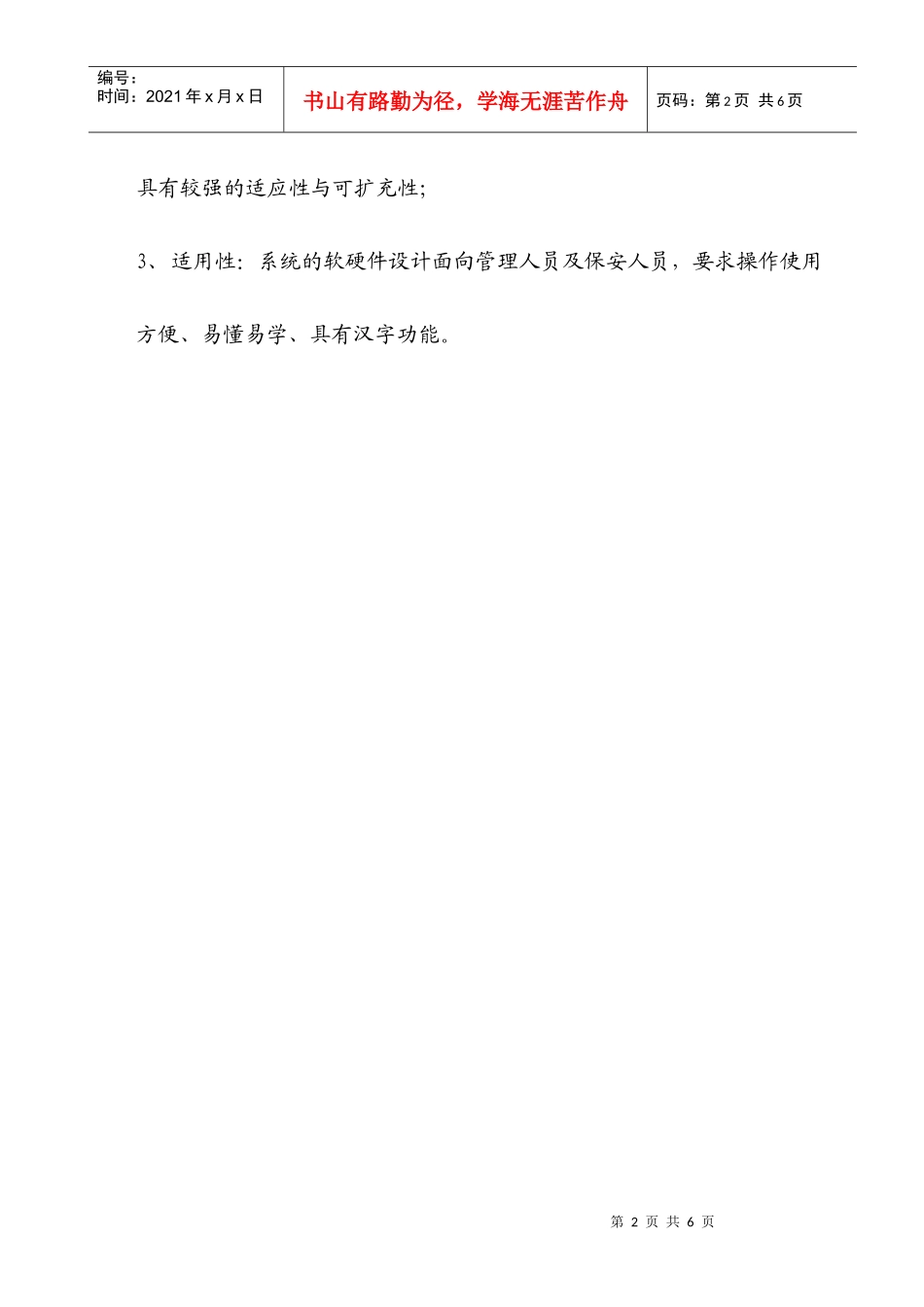

【工程方案】闭路电视监控系统工程方案_第2页
2/6

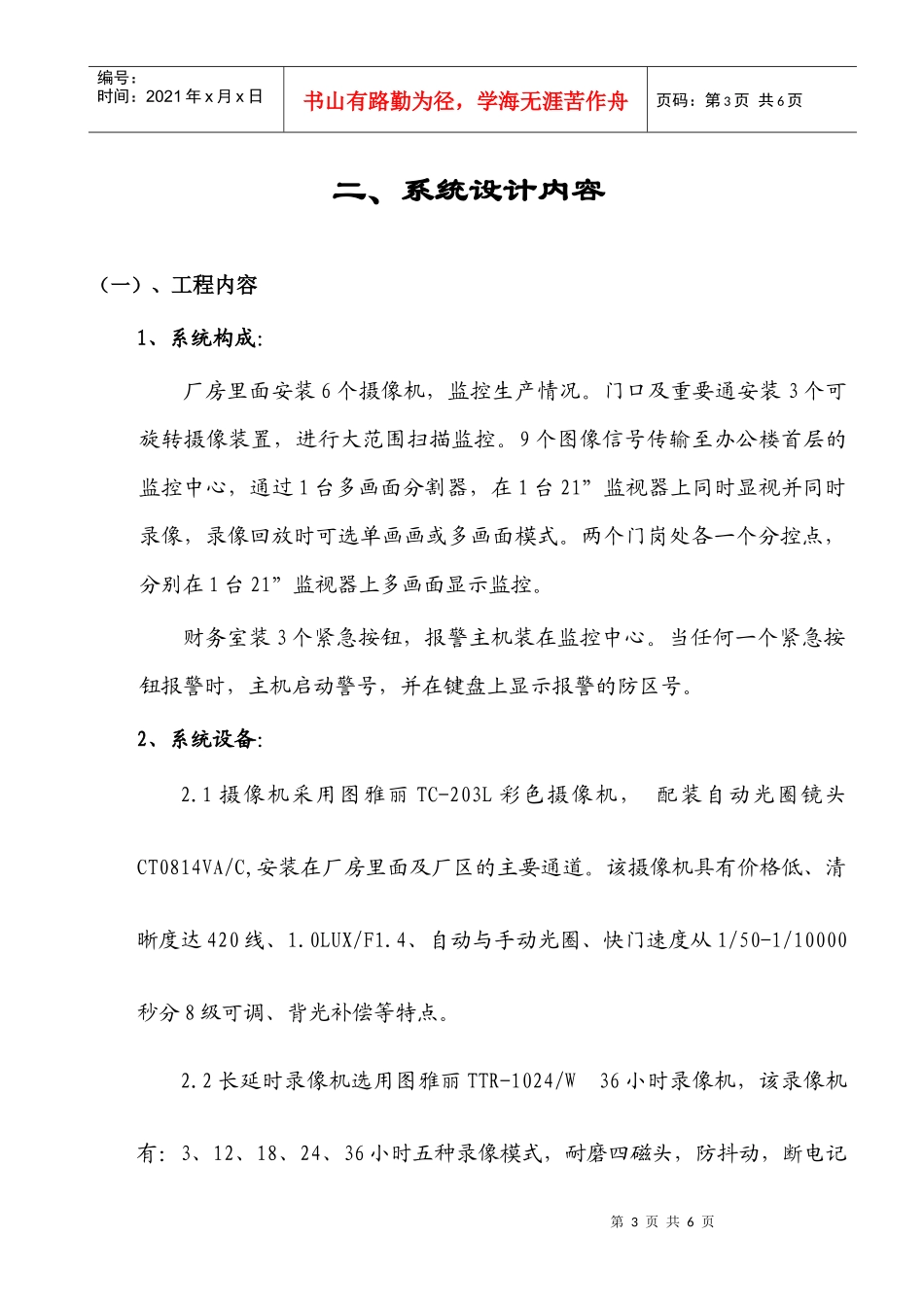

【工程方案】闭路电视监控系统工程方案_第3页
3/6
第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页闭路电视监控系统工程方案一、系统设计依据与原则(一)、工程名称:(二)、建设地点:(三)、系统设计依据:1、根据厂方要求及工厂平面图。2、GB50198-94《民用闭路监控电视系统工程技术规范》3、广东省安全技术防范工程管理暂行办法。(四)、系统设计原则:1、实用性:以现场实际情况选用器材,以较少的费用获取最大的效益;2、前瞻性:即设计不仅要考虑现在需求的满足还要考虑将来发展的需要,第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页具有较强的适应性与可扩充性;3、适用性:系统的软硬件设计面向管理人员及保安人员,要求操作使用方便、易懂易学、具有汉字功能。第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页二、系统设计内容(一)、工程内容1、系统构成:厂房里面安装6个摄像机,监控生产情况。门口及重要通安装3个可旋转摄像装置,进行大范围扫描监控。9个图像信号传输至办公楼首层的监控中心,通过1台多画面分割器,在1台21”监视器上同时显视并同时录像,录像回放时可选单画画或多画面模式。两个门岗处各一个分控点,分别在1台21”监视器上多画面显示监控。财务室装3个紧急按钮,报警主机装在监控中心。当任何一个紧急按钮报警时,主机启动警号,并在键盘上显示报警的防区号。2、系统设备:2.1摄像机采用图雅丽TC-203L彩色摄像机,配装自动光圈镜头CT0814VA/C,安装在厂房里面及厂区的主要通道。该摄像机具有价格低、清晰度达420线、1.0LUX/F1.4、自动与手动光圈、快门速度从1/50-1/10000秒分8级可调、背光补偿等特点。2.2长延时录像机选用图雅丽TTR-1024/W36小时录像机,该录像机有:3、12、18、24、36小时五种录像模式,耐磨四磁头,防抖动,断电记第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页忆和报警检索功能。2.3彩色双工十六画面分割器采用图雅丽TQ-216C双工全能分割器,该分割器50场/秒,具备环通输出,带报警和RS232接口,内置时间日期,有画中画及局部放大功能,自动时序切换功能,分割画面可任意组合排列,带视频移动报警和按键锁定功能,录像回放可选择分割或全画面,具备主监视器和分监视器两个视频输出。3、信号传输:为保证图像质量指标,彩色摄像机选用水平清晰度420线,长距离传输中确保电视信号强度,从发送端到接收端传输净衰减不大于3dB;图像视频信号采用线芯较大的视频线SYV-75-5传输,设计中考虑对于大于这一指标的线路加视频信号放大器以补偿线路损失,经验中超过300米需加一个视频放大器可达1200米;控制信号线采用双绞线,两芯对绞可以抵消信号自我干扰,电源线采用1.5mm2。4、布线:视频线信号线尽可能采用整根完整电缆。线槽100X80与60X50镀锌槽,电线管采用ф32与ф25镀锌管;第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共6页为保证工程质量,不出现不必要的返工,每次在线路接点处完成连接后,均做一次线路的测试工作(断路③、短路与线间绝缘电阻等测试);系统中每根视频线、控制线、电源线用标有数码的套管逐一编号,并提供准确的布线图纸资料。5、系统供电:系统采用统一供电,方便控制,线路不会互相干扰。但电源线线路较长,需用截面积较大的电源线供220V交流电,再到系统前端变压成直流12V电压供摄像机工作。6、系统接地及保护:系统的供电及接地好坏直接影响系统抗干扰能力,为了保证系统能正常运行,防止干扰信号对系统串扰,引起误报,必须充分重视系统的接地。总的思路是消除或减弱干扰,切断干扰的传输途径,提高传输途径对干扰的衰减作用,具体措施:视频线采用128网高密度屏蔽,并屏蔽层接地;监控设备的接地应该的采取环状接地系统,采用单点接地。其工作接地电阻值应小于4Ω;中心控制室应用专用接地干线引入接地体,专用接地干第6页共6页第5页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共6页线应使...
