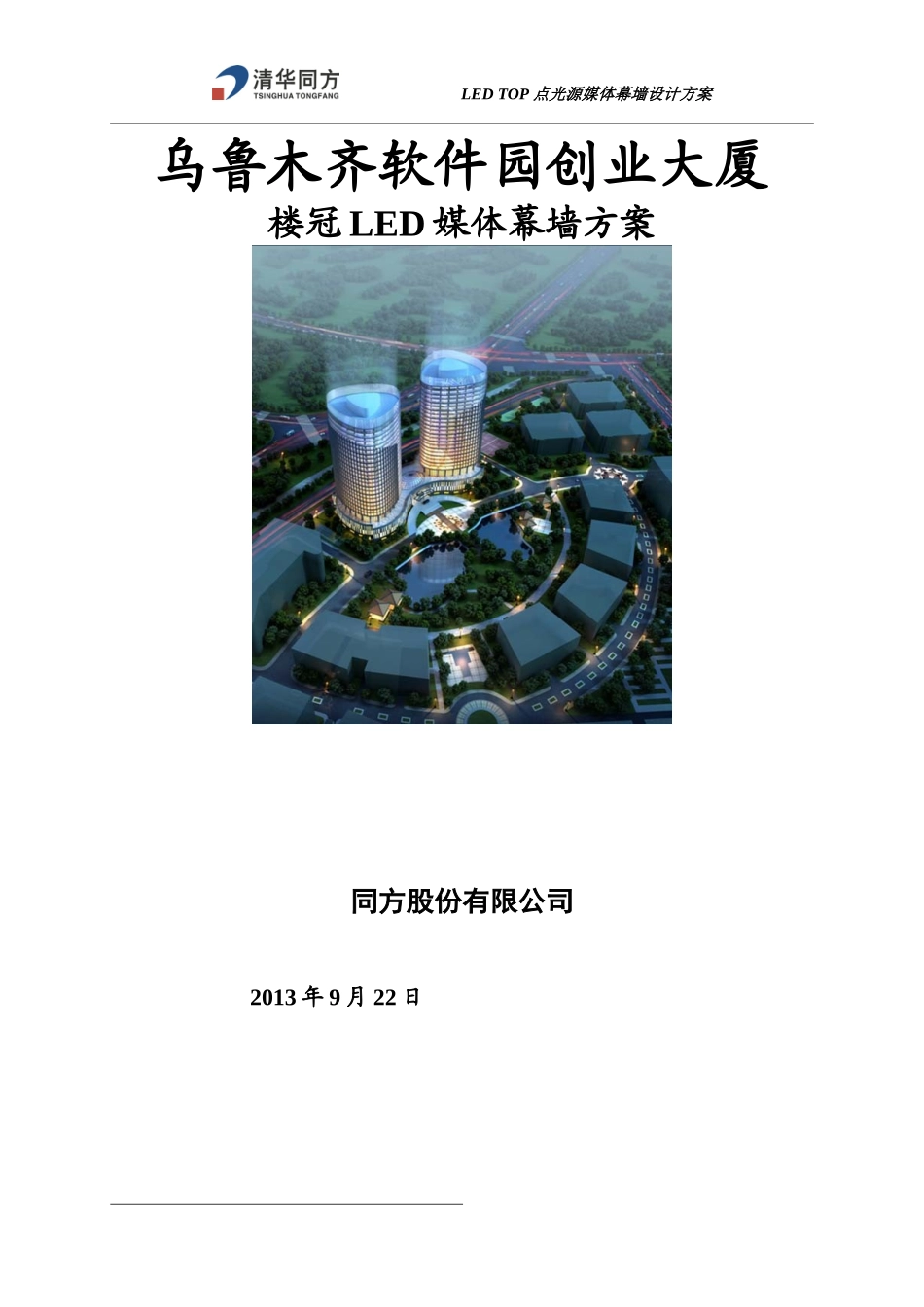

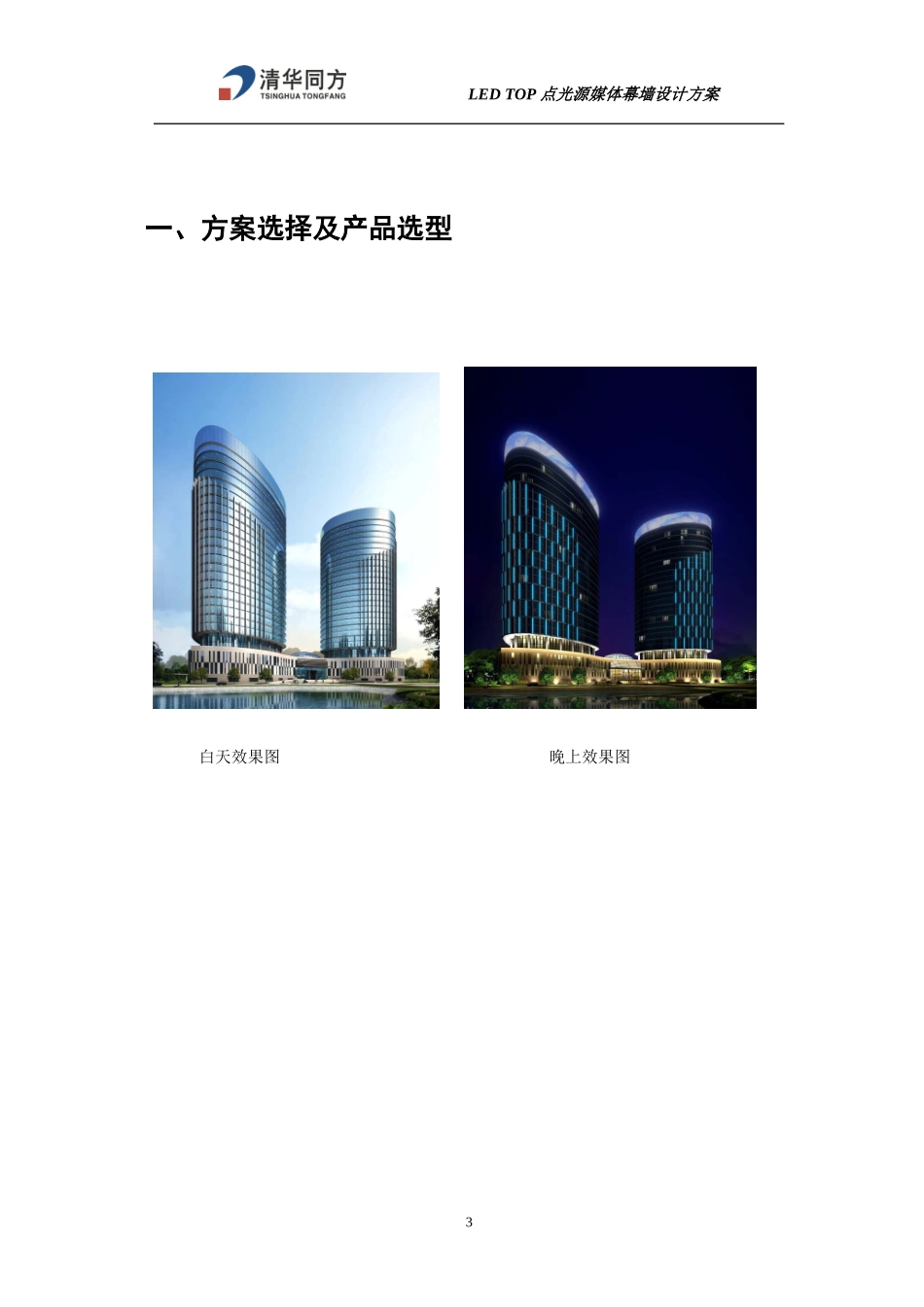

LEDTOP点光源媒体幕墙设计方案乌鲁木齐软件园创业大厦楼冠LED媒体幕墙方案同方股份有限公司2013年9月22日LEDTOP点光源媒体幕墙设计方案目录一、方案选择及产品选型二、系统构成1.具体参数2.LED点光源技术指标3.控制方式描述三、安装方式四、LEDSMD点光源媒体幕墙显示效果五、施工组织设计2LEDTOP点光源媒体幕墙设计方案一、方案选择及产品选型白天效果图晚上效果图3LEDTOP点光源媒体幕墙设计方案鸟瞰图1.设计标准——城市夜景照明设计规范(JGJ/T1632008)——建筑照明设计规范(GB50034-2004)——民用建筑照明设计标准(GBJ133-90)——民用建筑电气设计规范(JGJ/T16-2008)——民用建筑节能设计标准(JGJ26-95)4LEDTOP点光源媒体幕墙设计方案——调光技术与设备(1991.05)——LED显示屏通用规范（SJ/T11141—2012）2.设计依据——融合软件园的地理环境和功能设定——结合建筑主体的功能划分及典雅的建筑风格来营造主题统一的夜景形象——考虑玻璃幕墙单元规格模数影响，将LED点光源安装模数与幕墙模数协调一致。——充分考虑幕墙玻璃透光率对点光源显示的亮度及均匀性影响，要求幕墙玻璃的外透光率要大于70%。保证透过幕墙玻璃的LED点光源白平衡亮度大于400Nit.3.方案及产品的选择——考虑到业主提出采用LED点光源的方案及楼冠幕墙玻璃的状况，选择采用LED点光源软灯串为本项目灯具产品。——采用不锈钢丝作为悬挂连接，用LED点光源组成全彩色LED媒体幕墙——该全彩色LED媒体幕墙，可以播放文字、图案、三维动画及视频——考虑到合适的亮度及节能，该项目的总平均耗电为：40KVA（一幢楼）。——本项目的总工期为合同签订后100天。二、系统构成1、具体参数本方案所采用的LED点光源灯相关参数如下：产品型号产品名称规格(mm)灯壳材料颜色工作电压（V）功率(W/个)LED像素数量长度A3LED像素灯外观图纸压铸铝合金红、绿、蓝DC15V0.75W8点/米定制2、发光LED像素灯技术指标编号项目技术指标5LEDTOP点光源媒体幕墙设计方案1像素点构成3R3G3B2发光管单颗三合一SMD5050户外专用LED3标准发光像素灯条单元定制4LED异形屏幕尺寸142m*8m*2＝2272m²5LED异形屏幕像素分辨率145408像素点6良好视距100～1500m7显示亮度≥650cd/㎡8颜色数量16.7百万种颜色9设备输入电源输入220V±15%，50HZ±5%，输出DC15V10总耗电量（一幢楼）最大80kw，平均40kw11LED保守寿命≥5万小时12平均无故障时间≥10000小时13可观看视角120°14环境要求-40℃≤室外气温≤50℃，HR≤90%17LEDTOP动画灯串重量≤0.8Kg/米18防护等级IP6619显示效果显示动画、广告字幕、视频图像等20控制方式联机同步点对点时时映射/脱机循环显示3、控制方式描述SMD像素灯以红、绿、蓝三色全彩SMD5050专用户外防水LED灯做为光源，通过控制单元控制LED灯内的控制IC，可以使LED每个像素辉度等级达到4096级，同步控制由控制电脑统一控制。3.1：SMD像素灯单元的构成：6LEDTOP点光源媒体幕墙设计方案3.2：SMD像素灯灯串的控制系统特点：1，控制能力强：可以控制各种驱动芯片，支持本司各种规格像素灯串和超薄显示广告屏，支持RGB串行及并行模式，兼容DMX512协议，可自定义DMX地址，连接DMX控制台构建的灯光控制网络。2，适用范围广：不仅可以适用规则布线的灯具，而且支持各种任意布线走向的异形灯光工程。如果您不知道灯光工程如何连接，也可以根据提示信号轻松完成。当选择某个端口，对应的灯亮，并提示连接下7LEDTOP点光源媒体幕墙设计方案一颗灯。3，传输距离远：可实现150米超远传输（实测200米）。分控制器同时具有中继功能，距离更远时，分控器又可作为中继器。4，主控制器采用USB接口代替RS232，支持热插拔，使用更方便。安装灵活：分控无拨码开光设置，之间可以任意互换；宽幅的工作电源范围DC5-27V，对灯光的适应性更强。5，可靠性高：采用最新专利技术，防静电，防雷；运用前沿数学算法，采用新一代75mm工艺芯片，以最简洁的硬件架构实现复杂的控制功能，极大地提高了产品的可靠性和稳定性。6，用户可以根据显示设备的情况从1-65536级（64K）灰度之间任意调整。7，扫描时钟速度可调200K-50Hz。用户可以根据显示设备的情况可以调节对比度；R、G、B亮...
