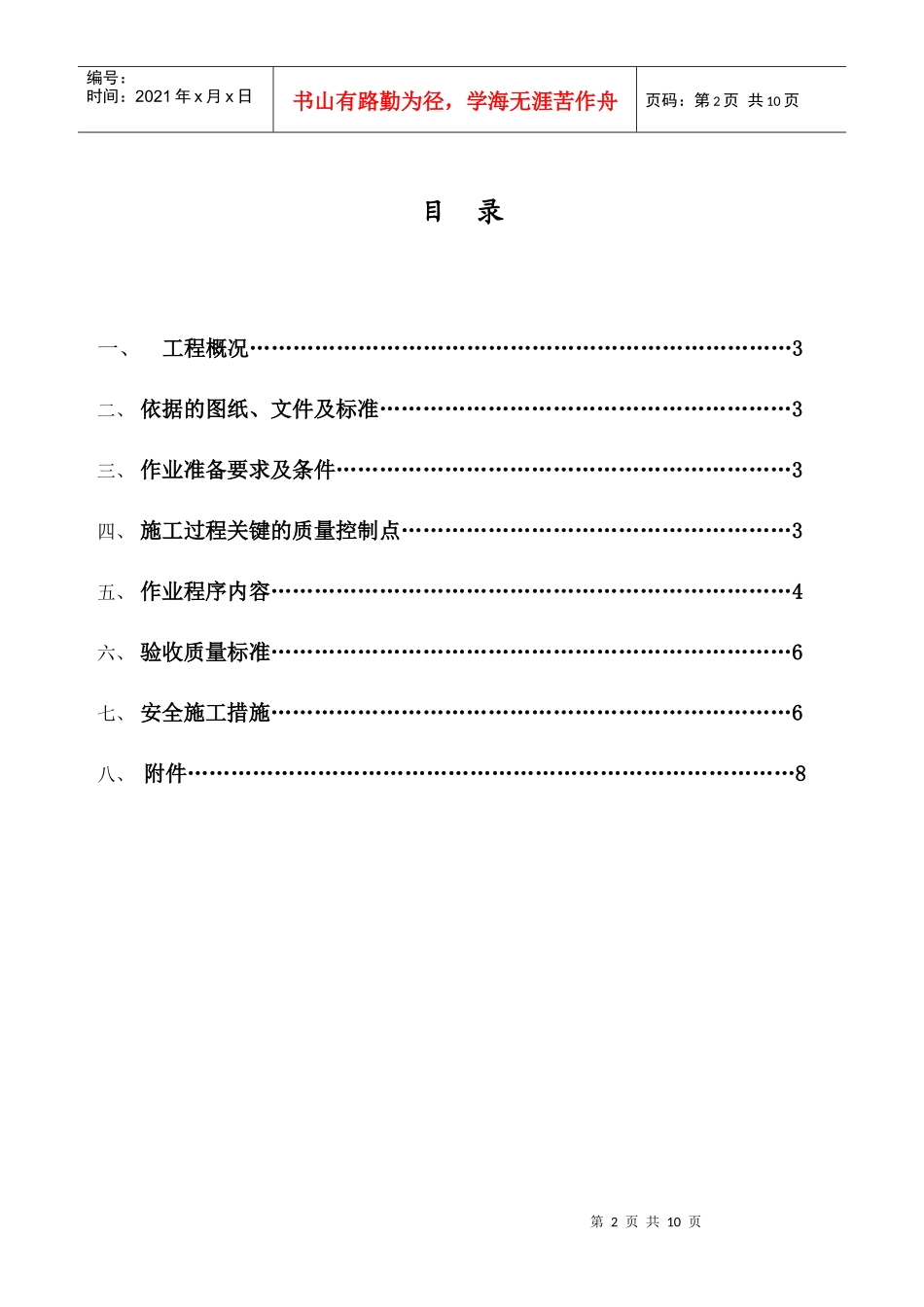

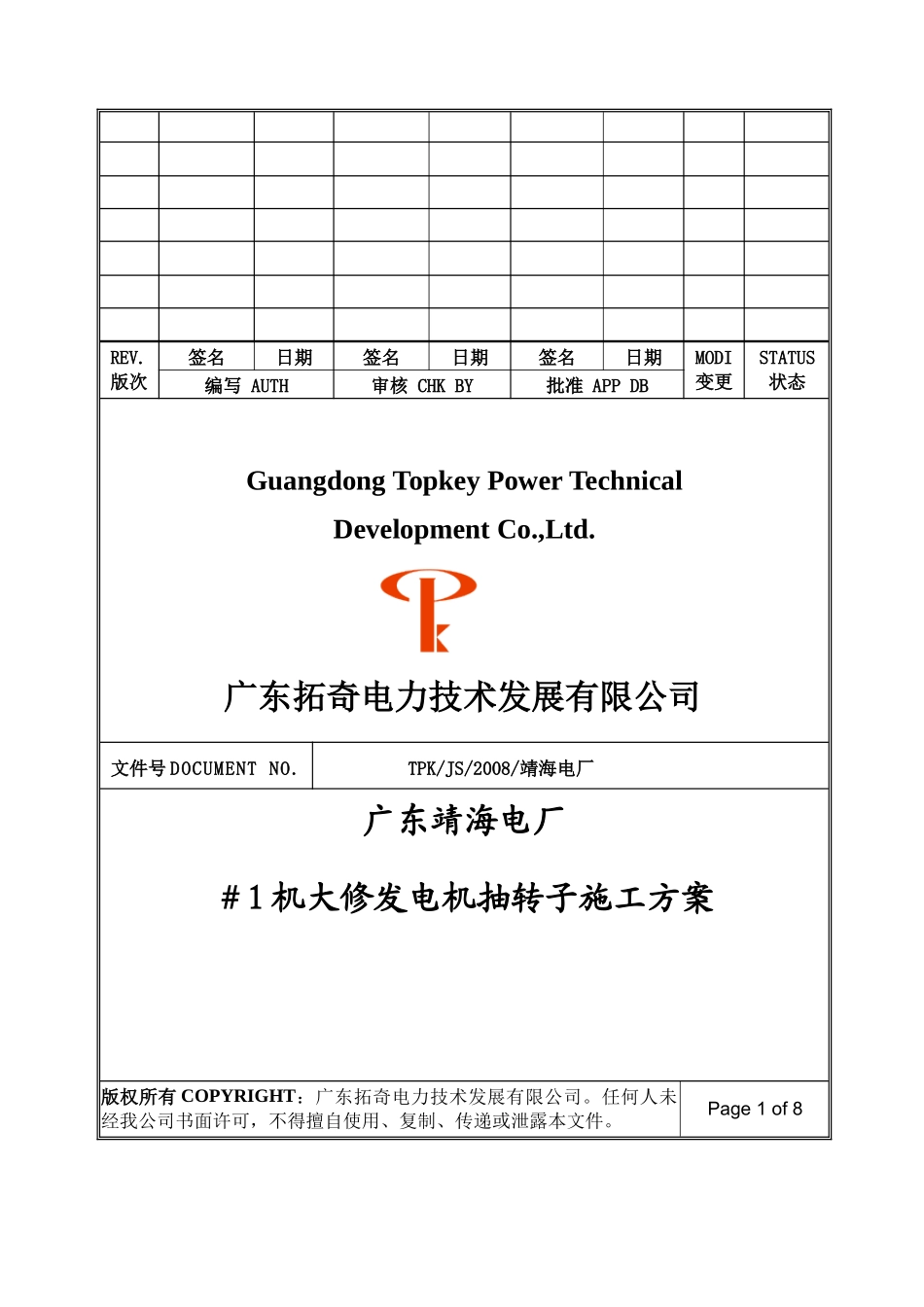

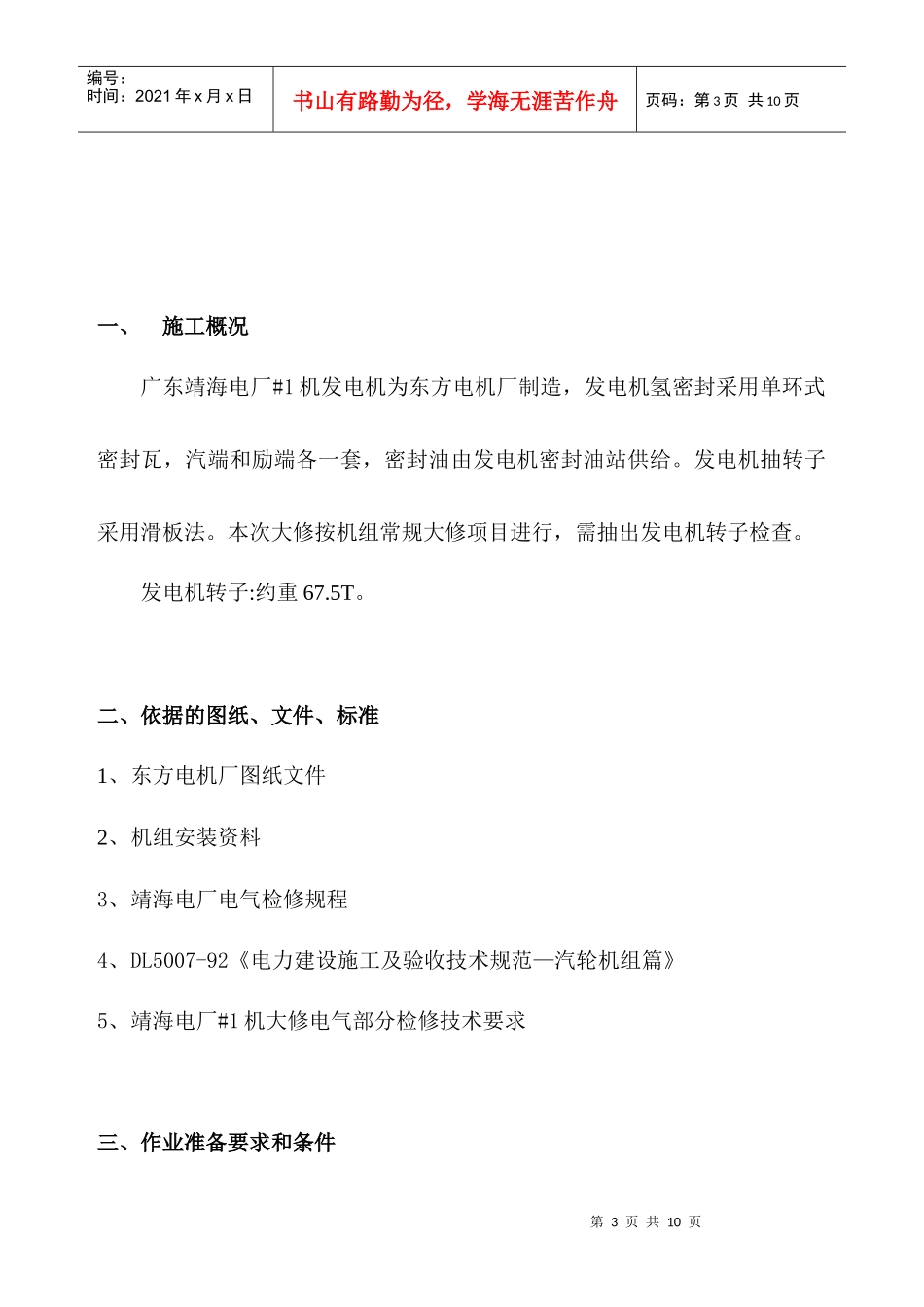

REV.版次签名日期签名日期签名日期MODI变更STATUS状态编写AUTH审核CHKBY批准APPDBGuangdongTopkeyPowerTechnicalDevelopmentCo.,Ltd.文件号DOCUMENTNO.TPK/JS/2008/靖海电厂广东靖海电厂＃1机大修发电机抽转子施工方案版权所有COPYRIGHT：广东拓奇电力技术发展有限公司。任何人未经我公司书面许可，不得擅自使用、复制、传递或泄露本文件。Page1of8广东拓奇电力技术发展有限公司第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录一、工程概况…………………………………………………………………3二、依据的图纸、文件及标准…………………………………………………3三、作业准备要求及条件………………………………………………………3四、施工过程关键的质量控制点………………………………………………3五、作业程序内容………………………………………………………………4六、验收质量标准………………………………………………………………6七、安全施工措施………………………………………………………………6八、附件…………………………………………………………………………8第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页一、施工概况广东靖海电厂#1机发电机为东方电机厂制造，发电机氢密封采用单环式密封瓦，汽端和励端各一套，密封油由发电机密封油站供给。发电机抽转子采用滑板法。本次大修按机组常规大修项目进行，需抽出发电机转子检查。发电机转子:约重67.5T。二、依据的图纸、文件、标准1、东方电机厂图纸文件2、机组安装资料3、靖海电厂电气检修规程4、DL5007-92《电力建设施工及验收技术规范—汽轮机组篇》5、靖海电厂#1机大修电气部分检修技术要求三、作业准备要求和条件第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页1、办好检修工作票，检查发电机检修的安全隔离措施已落实。2、已对检修施工人员进行作业技术、安全、质量交底并签字。3、行车、葫芦、钢丝绳、等起重机工具已检查确认合格、完好。4、滑板、滑块等抽转子的专用工具已检查完好。5、起重工、行车司机、检修人员均持证上岗。四、施工过程关键的质量控制点1、对轮中心及同心度。2、密封瓦轴径向间隙。3、轴承间隙及瓦枕球面接触。4、风扇径向间隙。5、发电机空气间隙。6、发电机整体气密性试验。五、作业程序内容第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页1、准备1.1、将转子托架安放在汽机平台发电机左侧处。1.2、抽转子工具、材料准备1.3、横梁固定（需要时采用）2、技术要求2.1、抽转子前必须对施工全体人员进行技术交底，按照厂家说明书要求指导执行。2.3、铁滑板和滑块上要涂抹黄油，配合轴颈滑块时，轴颈要垫涤纶毡，不得损伤轴颈。2.4、严密监视定转子间隙，不得损伤气隙隔板，严禁定、转子相擦。2.5、作好防止滚动措施，轴颈和集电环要有防护。2.6、抽转子过程中，严禁护环、集电环、风扇环、槽楔等受力，特别注意集电环外侧严禁起吊。2.7、转子必须始终处于水平位置，并使大齿中心线处于垂直位置。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页3、抽转子工序3.1、抽前准备3.1.1拆除化妆板。3.1.2拆除励磁机及其附属部件。3.1.3将两端外端盖用专用吊具将转子顶起，翻出两端下瓦及瓦枕。3.1.4拆除两端端盖螺栓将励、汽端下端盖用葫芦下沉450mm，达到可以抽出转子的要求。3.1.5拆除风挡及风扇叶。3.1.6在励端选一固定点并挂好牵引10T葫芦。3.2、工具安装3.2.1将铁芯保护橡皮从励端送入定子膛内，检查橡皮平整情况。3.2.2将垫板（钢板）上均匀涂上少许黄油并送入膛内。3.2.3将铁芯保护橡皮、垫板固定在发电机定子两端。3.2.4将转子本体滑块均匀涂上少许黄油后用绳子拉至放至距铁芯边缘约为第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页350mm，并将绳子固定在转子汽端联轴器上。3....
