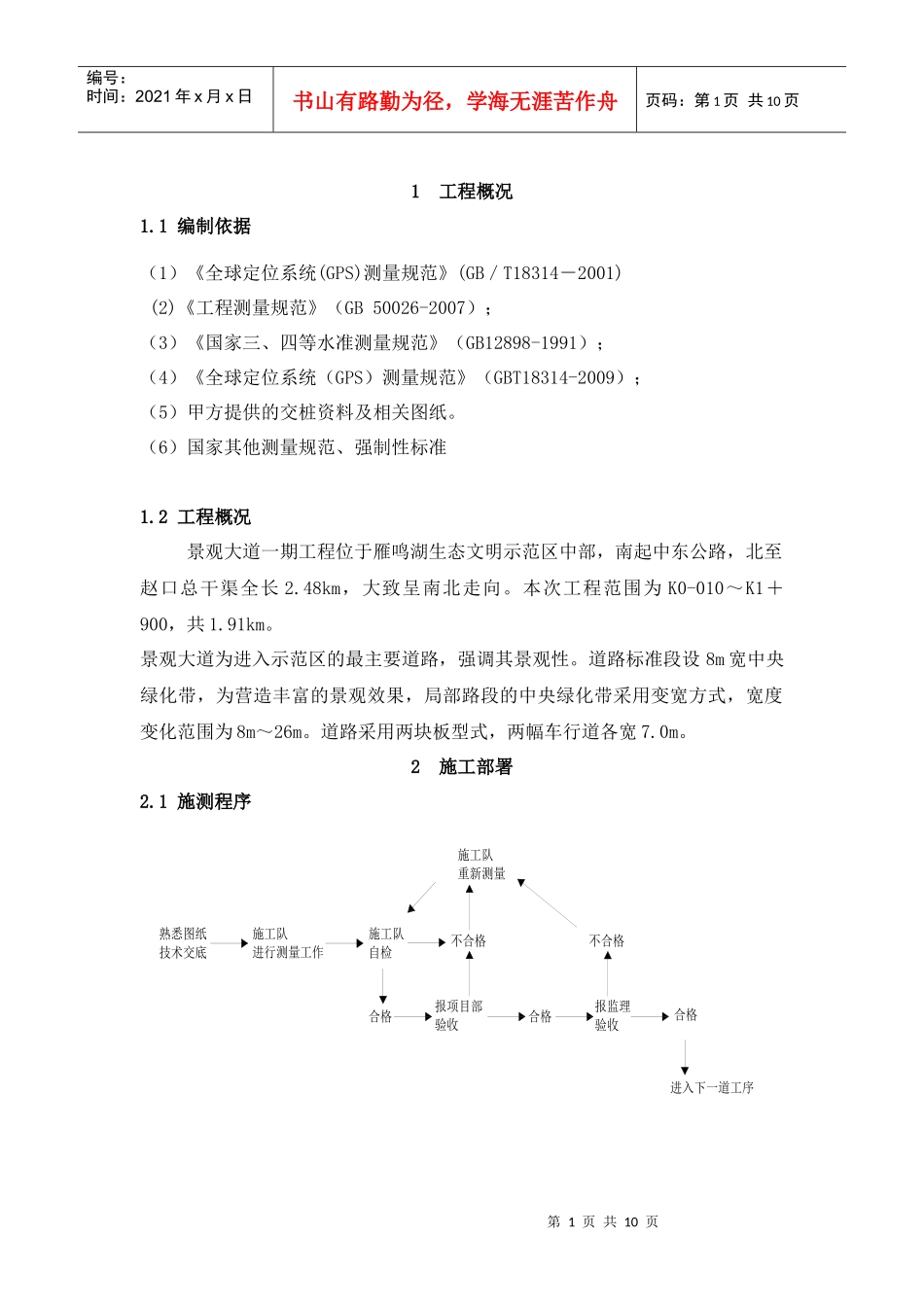

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1工程概况1.1编制依据（1）《全球定位系统(GPS)测量规范》(GB／T18314－2001)(2)《工程测量规范》（GB50026-2007）；（3）《国家三、四等水准测量规范》（GB12898-1991）；（4）《全球定位系统（GPS）测量规范》（GBT18314-2009）；（5）甲方提供的交桩资料及相关图纸。（6）国家其他测量规范、强制性标准1.2工程概况景观大道一期工程位于雁鸣湖生态文明示范区中部，南起中东公路，北至赵口总干渠全长2.48km，大致呈南北走向。本次工程范围为K0-010～K1＋900，共1.91km。景观大道为进入示范区的最主要道路，强调其景观性。道路标准段设8m宽中央绿化带，为营造丰富的景观效果，局部路段的中央绿化带采用变宽方式，宽度变化范围为8m～26m。道路采用两块板型式，两幅车行道各宽7.0m。2施工部署2.1施测程序熟悉图纸技术交底施工队进行测量工作施工队自检合格报项目部验收不合格施工队重新测量合格报监理验收合格进入下一道工序不合格第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页2.2施工测量的组织工作由项目技术部专业测量人员成立测量小组，根据甲方给点的坐标点和高程控制点进行控制点加密、工程定位，。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度安排，由组长根据项目的总体进度计划进行安排。项目部内部建立施工队、项目部二级复核制度，施工队完成测量工作并对其测量成果自检合格后，报项目部验收，项目部验收合格后再报监理。3施工测量的基本要求3.1施测原则1.严格执行测量规范；遵守先整体后局部的原则，先确定平面及高程控制网，在控制网复核无误后，再以控制网为依据，进行工程各部位的定位放线。2.必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3.定位工作执行自检、互检合格后再报验的工作制度。4.测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5.明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。3.2准备工作1.全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程八佰伴，总体布局，工程特点cc第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页，周围环境，根据线路的平纵设计参。。..吧数，计算出线路坐标及设计高程，与图纸中的逐桩坐标表及纵断面高程数据认真进行复核，确定准确无误后方可进行施工放线。、测量工作在路基施工前应做好准备工作，其中包括导线、中线、水准点复核、横断面检查与补测，增设水准点等。复测导线点和水准点时，必须和相邻施工标段进行联测工作。以确保导线点的闭合。施工测量的精度应符合相关规范的要求。Cc2.测量仪器的选用测量中所用的仪器和钢尺等器具，使用前必须送具有仪器校验资质的检测单位进行校验，校验合格后方可投入使用。现场测量仪器一览表序号名称单位数量精度备注1.00全站仪台1测距:3mm±2ppm测角：2.0″2.00普通水准仪台1DSZ33.0050m钢尺把14.00对讲机对1以上测量设备及工具只有在通过有资质的计量检测部门检验合格后方可使用，测量设备的检验合格证及其附件的影印件和复印件随设备进入项目部存档。3.2测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整、测量精度要满足要求。根据现行测量规范和有关规定进行精度控制。4工程定位与控制网测设4.1平面控制平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页则。根据工程特点及《工程测量规范》，本工程的首级平面控制为一级导线，加密点在首级控制点的控制下采用分段布置、分段控制的方法。并在必要时进行联测。施测的加...
