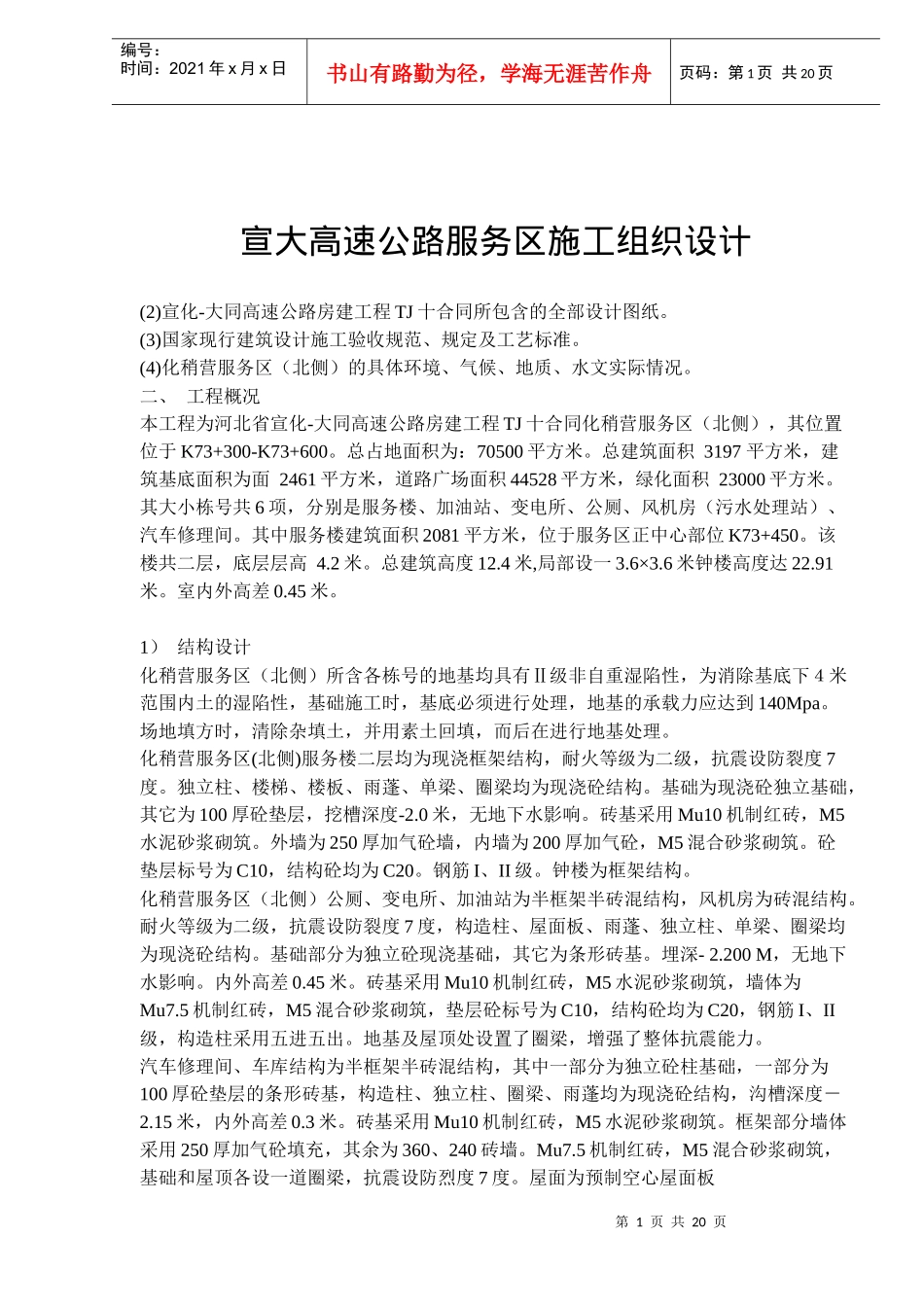

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页宣大高速公路服务区施工组织设计(2)宣化-大同高速公路房建工程TJ十合同所包含的全部设计图纸。(3)国家现行建筑设计施工验收规范、规定及工艺标准。(4)化稍营服务区（北侧）的具体环境、气候、地质、水文实际情况。二、工程概况本工程为河北省宣化-大同高速公路房建工程TJ十合同化稍营服务区（北侧），其位置位于K73+300-K73+600。总占地面积为：70500平方米。总建筑面积3197平方米，建筑基底面积为面2461平方米，道路广场面积44528平方米，绿化面积23000平方米。其大小栋号共6项，分别是服务楼、加油站、变电所、公厕、风机房（污水处理站）、汽车修理间。其中服务楼建筑面积2081平方米，位于服务区正中心部位K73+450。该楼共二层，底层层高4.2米。总建筑高度12.4米,局部设一3.6×3.6米钟楼高度达22.91米。室内外高差0.45米。1）结构设计化稍营服务区（北侧）所含各栋号的地基均具有Ⅱ级非自重湿陷性，为消除基底下４米范围内土的湿陷性，基础施工时，基底必须进行处理，地基的承载力应达到140Mpa。场地填方时，清除杂填土，并用素土回填，而后在进行地基处理。化稍营服务区(北侧)服务楼二层均为现浇框架结构，耐火等级为二级，抗震设防裂度7度。独立柱、楼梯、楼板、雨蓬、单梁、圈梁均为现浇砼结构。基础为现浇砼独立基础，其它为100厚砼垫层，挖槽深度-2.0米，无地下水影响。砖基采用Mu10机制红砖，M5水泥砂浆砌筑。外墙为250厚加气砼墙，内墙为200厚加气砼，M5混合砂浆砌筑。砼垫层标号为C10，结构砼均为C20。钢筋I、II级。钟楼为框架结构。化稍营服务区（北侧）公厕、变电所、加油站为半框架半砖混结构，风机房为砖混结构。耐火等级为二级，抗震设防裂度7度，构造柱、屋面板、雨蓬、独立柱、单梁、圈梁均为现浇砼结构。基础部分为独立砼现浇基础，其它为条形砖基。埋深-2.200M，无地下水影响。内外高差0.45米。砖基采用Mu10机制红砖，M5水泥砂浆砌筑，墙体为Mu7.5机制红砖，M5混合砂浆砌筑，垫层砼标号为C10，结构砼均为C20，钢筋I、II级，构造柱采用五进五出。地基及屋顶处设置了圈梁，增强了整体抗震能力。汽车修理间、车库结构为半框架半砖混结构，其中一部分为独立砼柱基础，一部分为100厚砼垫层的条形砖基，构造柱、独立柱、圈梁、雨蓬均为现浇砼结构，沟槽深度－2.15米，内外高差0.3米。砖基采用Mu10机制红砖，M5水泥砂浆砌筑。框架部分墙体采用250厚加气砼填充，其余为360、240砖墙。Mu7.5机制红砖，M5混合砂浆砌筑，基础和屋顶各设一道圈梁，抗震设防烈度7度。屋面为预制空心屋面板第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页2）建筑设计化稍营服务楼的建筑造型新颖、美观，整体效果好。休息、餐饮、办公、住宿于一体。装修档次为中高级。外墙面装修有三种，一种为贴面砖，另一种为仿石砖墙，第三种为刷涂料墙面。挑檐贴红色小波形瓦，整个外形、色彩协调，品位上档次。内墙混合砂浆打底，有立邦漆、乳胶漆两种内墙涂料，厕所卫生间墙面贴面砖到顶。普通宿舍及卫生间贴地板砖，客房地面铺地毯，餐厅、会议室、大堂、商店、商务中心、门厅、雅间均铺贴花岗岩。屋顶设有金属结构装饰并用铝塑板包面。顶棚为乐思龙金属乳胶漆顶面，外挑檐底用铝合金轻钢龙骨铝扣板吊顶。楼梯栏杆扶手采用不锈钢，硬木窗台板、硬木窗帘盒、硬木暖气罩。部分为水磨石窗台板。窗为铝合金窗，内门为木装饰门。屋面工程：结构层以上1：6水泥焦碴找坡，水泥蛭石块保温，和1.5厚三元乙丙丁基橡胶卷材防水层。公厕外装修等级为普通。地面全部为防滑地板砖。外墙贴仿石砖，内墙刷乳胶漆涂料。洗手间、厕所内墙贴瓷砖到顶。顶棚为条形乐思龙金属板吊顶并刷乳胶漆涂料。门窗均为铝合金门窗，屋面做法同综合楼。汽车修理间、车库设4道修理坑，本着实用的目的。地面为水磨石地面和水泥地面，内墙、顶棚为抹灰墙面。外墙喷涂料。铝合金平开门、卷帘门、推拉窗，木夹板、木镶板门。1.2厚三元乙丙丁基橡胶卷材防水屋面.加油站地面主要为现制水磨地面,厕所为地砖...
