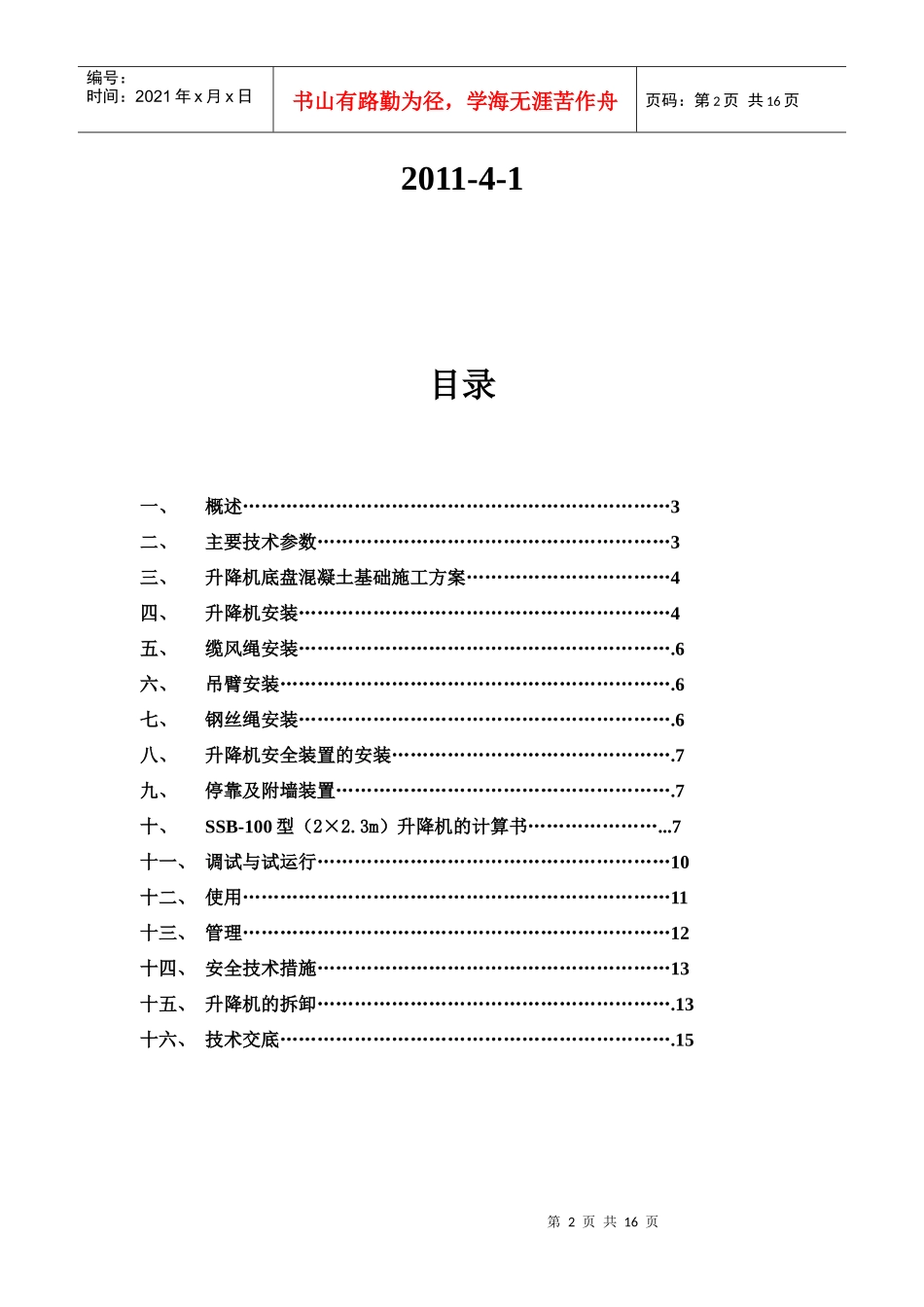

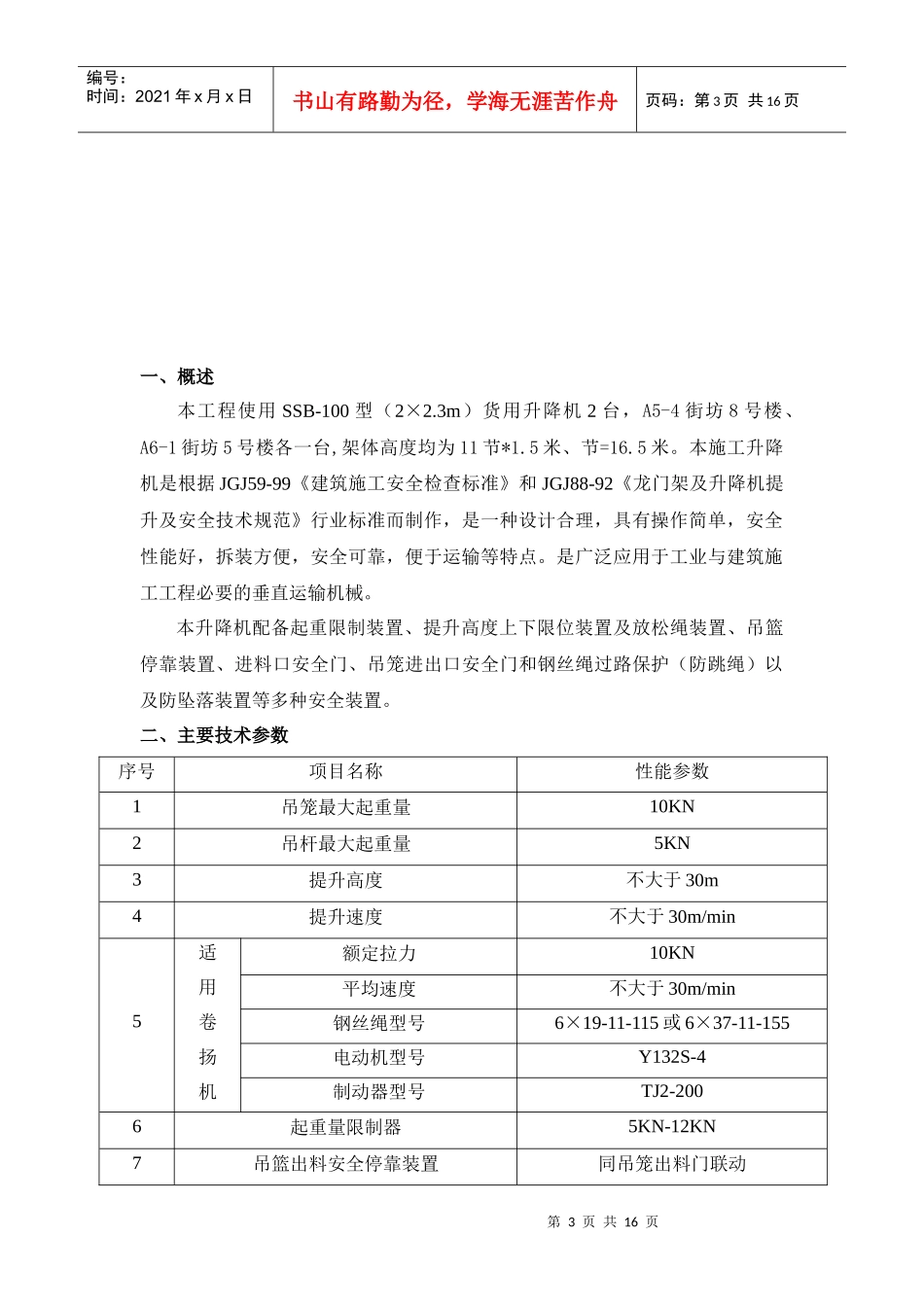

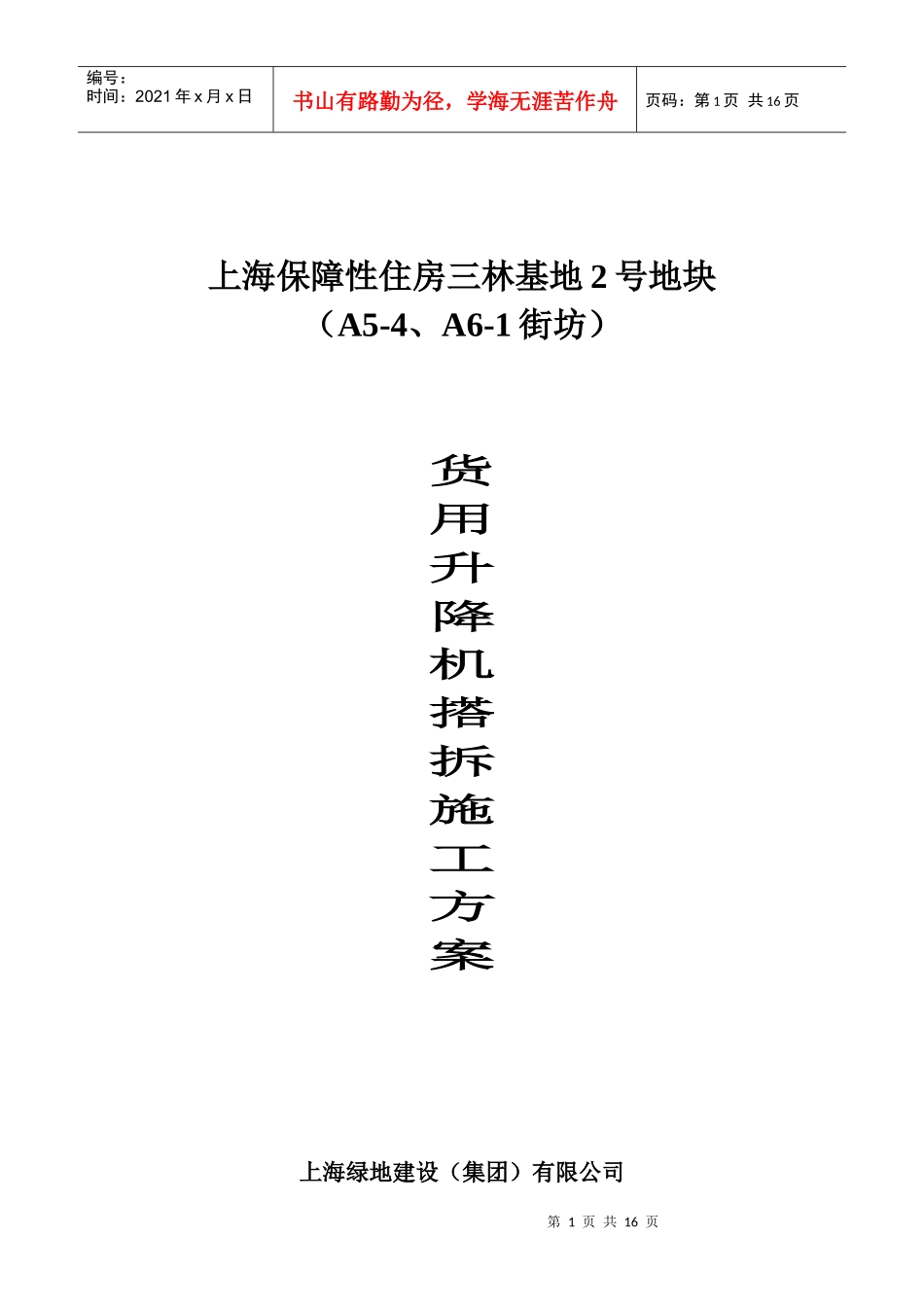

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页上海保障性住房三林基地2号地块（A5-4、A6-1街坊）货用升降机搭拆施工方案上海绿地建设（集团）有限公司第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页2011-4-1目录一、概述……………………………………………………………3二、主要技术参数…………………………………………………3三、升降机底盘混凝土基础施工方案……………………………4四、升降机安装……………………………………………………4五、缆风绳安装…………………………………………………….6六、吊臂安装……………………………………………………….6七、钢丝绳安装…………………………………………………….6八、升降机安全装置的安装……………………………………….7九、停靠及附墙装置……………………………………………….7十、SSB-100型（2×2.3m）升降机的计算书…………………...7十一、调试与试运行…………………………………………………10十二、使用……………………………………………………………11十三、管理……………………………………………………………12十四、安全技术措施…………………………………………………13十五、升降机的拆卸………………………………………………….13十六、技术交底……………………………………………………….15第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页一、概述本工程使用SSB-100型（2×2.3m）货用升降机2台，A5-4街坊8号楼、A6-1街坊5号楼各一台,架体高度均为11节*1.5米、节=16.5米。本施工升降机是根据JGJ59-99《建筑施工安全检查标准》和JGJ88-92《龙门架及升降机提升及安全技术规范》行业标准而制作，是一种设计合理，具有操作简单，安全性能好，拆装方便，安全可靠，便于运输等特点。是广泛应用于工业与建筑施工工程必要的垂直运输机械。本升降机配备起重限制装置、提升高度上下限位装置及放松绳装置、吊篮停靠装置、进料口安全门、吊笼进出口安全门和钢丝绳过路保护（防跳绳）以及防坠落装置等多种安全装置。二、主要技术参数序号项目名称性能参数1吊笼最大起重量10KN2吊杆最大起重量5KN3提升高度不大于30m4提升速度不大于30m/min5适用卷扬机额定拉力10KN平均速度不大于30m/min钢丝绳型号6×19-11-115或6×37-11-155电动机型号Y132S-4制动器型号TJ2-2006起重量限制器5KN-12KN7吊篮出料安全停靠装置同吊笼出料门联动第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页8防坠落安全器坠落锁定距离小于200mm9上、下限位按提升高度调整10进料口安全门机械式直动开闭11钢丝绳过路保护小于钢丝绳直径20%12外形尺寸（长×宽）2×2.3m13自重（不包括卷扬机）30米高度约3900kg（每3米约270kg）三、升降机底盘混凝土基础施工方案1.在施工现场选择合理的安装位置，对升降机的安装基础进行处理，开挖基础并夯实。2.按升降机底盘的尺寸每边放大30cm进行立模，并用水准仪测好混凝土表面的水平标高。3.在经夯实的基础内配置6mm钢筋（钢筋的纵向和横向间距为200mm）后浇混凝土，并在地脚螺栓弯头内横穿一根12mm钢筋，与另一地脚螺栓以及和所配置的6mm钢筋联接。混凝土标号不低于C20。（图2-1-4-1）4.基础四周不得有积水现象，必要时在基础四周开挖排水沟。5.浇捣后对地脚螺栓进行校正。6.混凝土强度达到75%后，进行升降机安装。规格尺寸（mm）代号2m×2.3mL2900图2-1-4-1井架底盘混凝土基础示意图第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页H2600M2300N2100四、升降机安装1．先将底盘安装在混凝土基础上（图2-1-4-2）校准好水平，把内吊篮置于底盘中间（图2-1-4-3），并检查进料口方向是否正确。2．在底盘上安装４根立杆，取两长两短，应对角安装，再在短主杆上装２块大连接板，在长立杆上装２块小连接板（图2-1-4-4）3．对准卷扬机方向，并借用大连接板将地滑...
