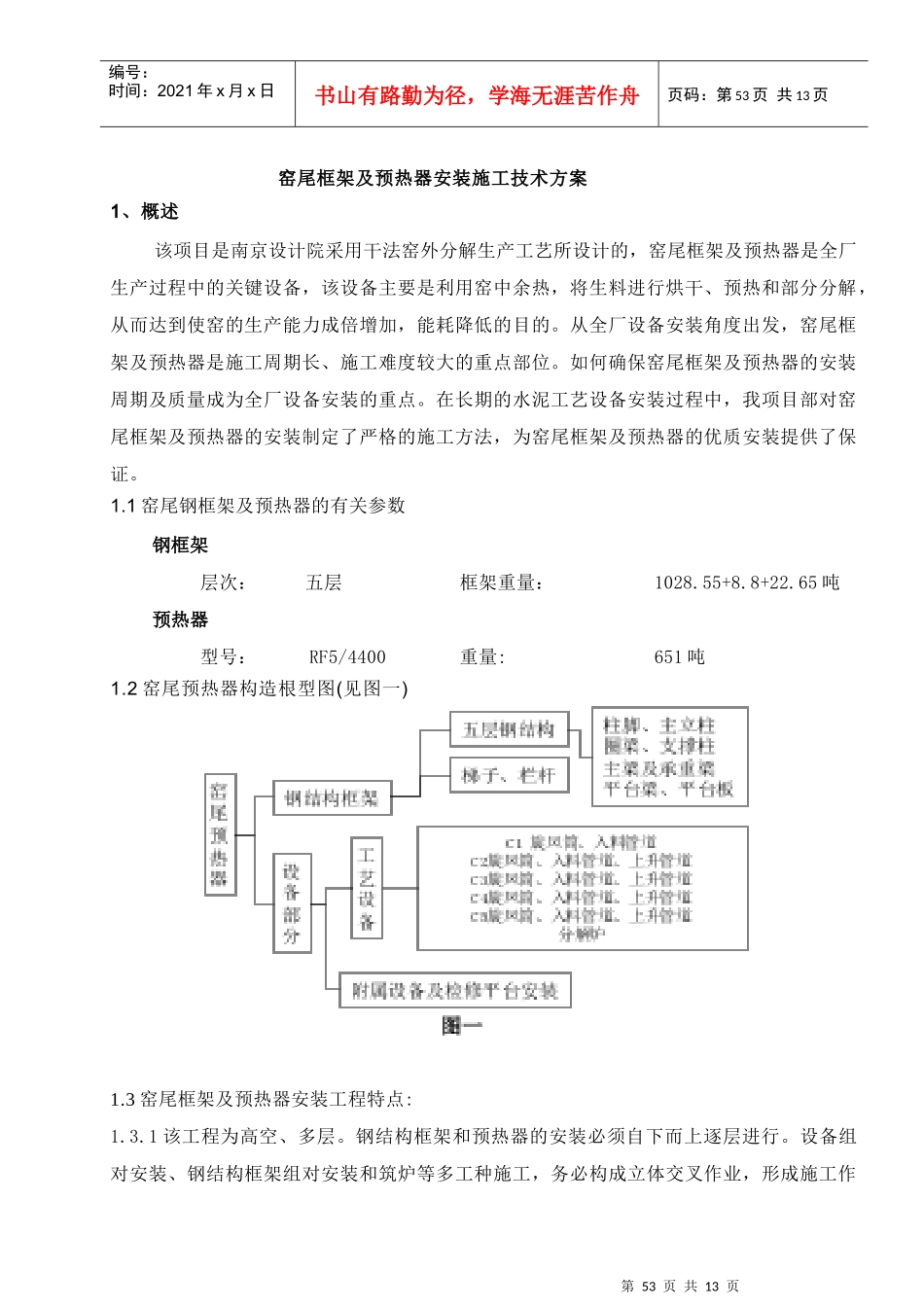

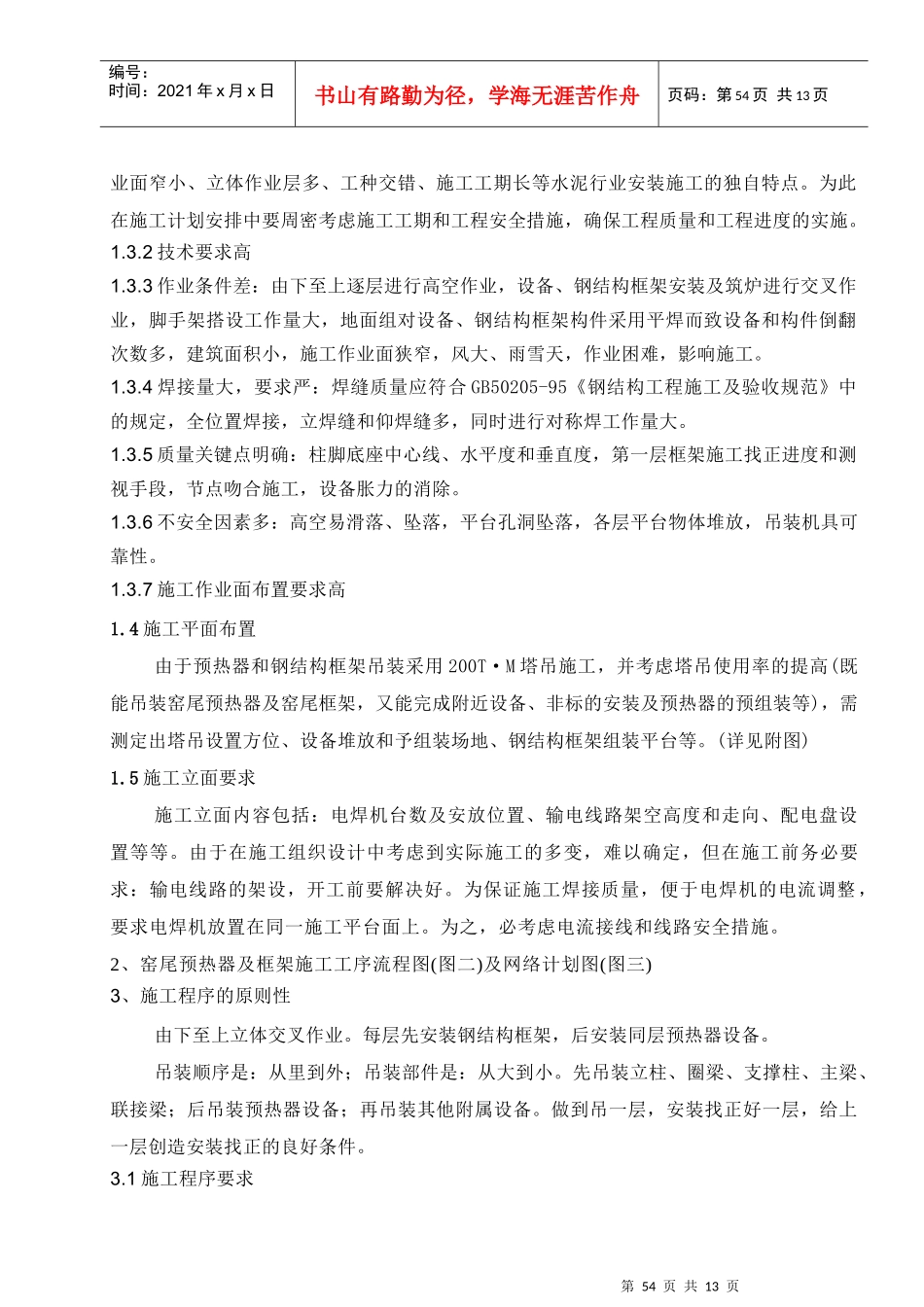

第53页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第53页共13页窑尾框架及预热器安装施工技术方案1、概述该项目是南京设计院采用干法窑外分解生产工艺所设计的，窑尾框架及预热器是全厂生产过程中的关键设备，该设备主要是利用窑中余热，将生料进行烘干、预热和部分分解，从而达到使窑的生产能力成倍增加，能耗降低的目的。从全厂设备安装角度出发，窑尾框架及预热器是施工周期长、施工难度较大的重点部位。如何确保窑尾框架及预热器的安装周期及质量成为全厂设备安装的重点。在长期的水泥工艺设备安装过程中，我项目部对窑尾框架及预热器的安装制定了严格的施工方法，为窑尾框架及预热器的优质安装提供了保证。1.1窑尾钢框架及预热器的有关参数钢框架层次：五层框架重量：1028.55+8.8+22.65吨预热器型号：RF5/4400重量:651吨1.2窑尾预热器构造根型图(见图一)1.3窑尾框架及预热器安装工程特点:1.3.1该工程为高空、多层。钢结构框架和预热器的安装必须自下而上逐层进行。设备组对安装、钢结构框架组对安装和筑炉等多工种施工，务必构成立体交叉作业，形成施工作第54页共13页第53页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第54页共13页业面窄小、立体作业层多、工种交错、施工工期长等水泥行业安装施工的独自特点。为此在施工计划安排中要周密考虑施工工期和工程安全措施，确保工程质量和工程进度的实施。1.3.2技术要求高1.3.3作业条件差：由下至上逐层进行高空作业，设备、钢结构框架安装及筑炉进行交叉作业，脚手架搭设工作量大，地面组对设备、钢结构框架构件采用平焊而致设备和构件倒翻次数多，建筑面积小，施工作业面狭窄，风大、雨雪天，作业困难，影响施工。1.3.4焊接量大，要求严：焊缝质量应符合GB50205-95《钢结构工程施工及验收规范》中的规定，全位置焊接，立焊缝和仰焊缝多，同时进行对称焊工作量大。1.3.5质量关键点明确：柱脚底座中心线、水平度和垂直度，第一层框架施工找正进度和测视手段，节点吻合施工，设备胀力的消除。1.3.6不安全因素多：高空易滑落、坠落，平台孔洞坠落，各层平台物体堆放，吊装机具可靠性。1.3.7施工作业面布置要求高1.4施工平面布置由于预热器和钢结构框架吊装采用200T·M塔吊施工，并考虑塔吊使用率的提高(既能吊装窑尾预热器及窑尾框架，又能完成附近设备、非标的安装及预热器的预组装等)，需测定出塔吊设置方位、设备堆放和予组装场地、钢结构框架组装平台等。(详见附图)1.5施工立面要求施工立面内容包括：电焊机台数及安放位置、输电线路架空高度和走向、配电盘设置等等。由于在施工组织设计中考虑到实际施工的多变，难以确定，但在施工前务必要求：输电线路的架设，开工前要解决好。为保证施工焊接质量，便于电焊机的电流调整，要求电焊机放置在同一施工平台面上。为之，必考虑电流接线和线路安全措施。2、窑尾预热器及框架施工工序流程图(图二)及网络计划图(图三)3、施工程序的原则性由下至上立体交叉作业。每层先安装钢结构框架，后安装同层预热器设备。吊装顺序是：从里到外；吊装部件是：从大到小。先吊装立柱、圈梁、支撑柱、主梁、联接梁；后吊装预热器设备；再吊装其他附属设备。做到吊一层，安装找正好一层，给上一层创造安装找正的良好条件。3.1施工程序要求第55页共13页第54页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第55页共13页每层吊装就位前，对于地面组装的部件，务必要齐全、完整。每层立柱、圈梁、支撑柱、主梁等框架钢构件要按技术标准就位、找正和焊接。每层设备主体、联接管、膨胀节都应正确就位、找正，严格按规范施工。栏杆和部分小件在每层平台允许堆放前提下提前吊到位，可作每层收尾项目处理。在安好一层设备和构件中，同时完成该层楼面的楼梯安装。每层设备和钢构件框架安装好后，必须检验合格后，办理中间验收手续方可进行上一层的施工。4、塔吊组立窑外分解的预热器和钢结构框架的吊装，选用型号一台QTZ-200型自升塔式起重机。4.1塔式起重机技术特性（见下表）起重臂长度(米)性能L1=40.68L2=35.28L3=28.08L4=20.88最大...
