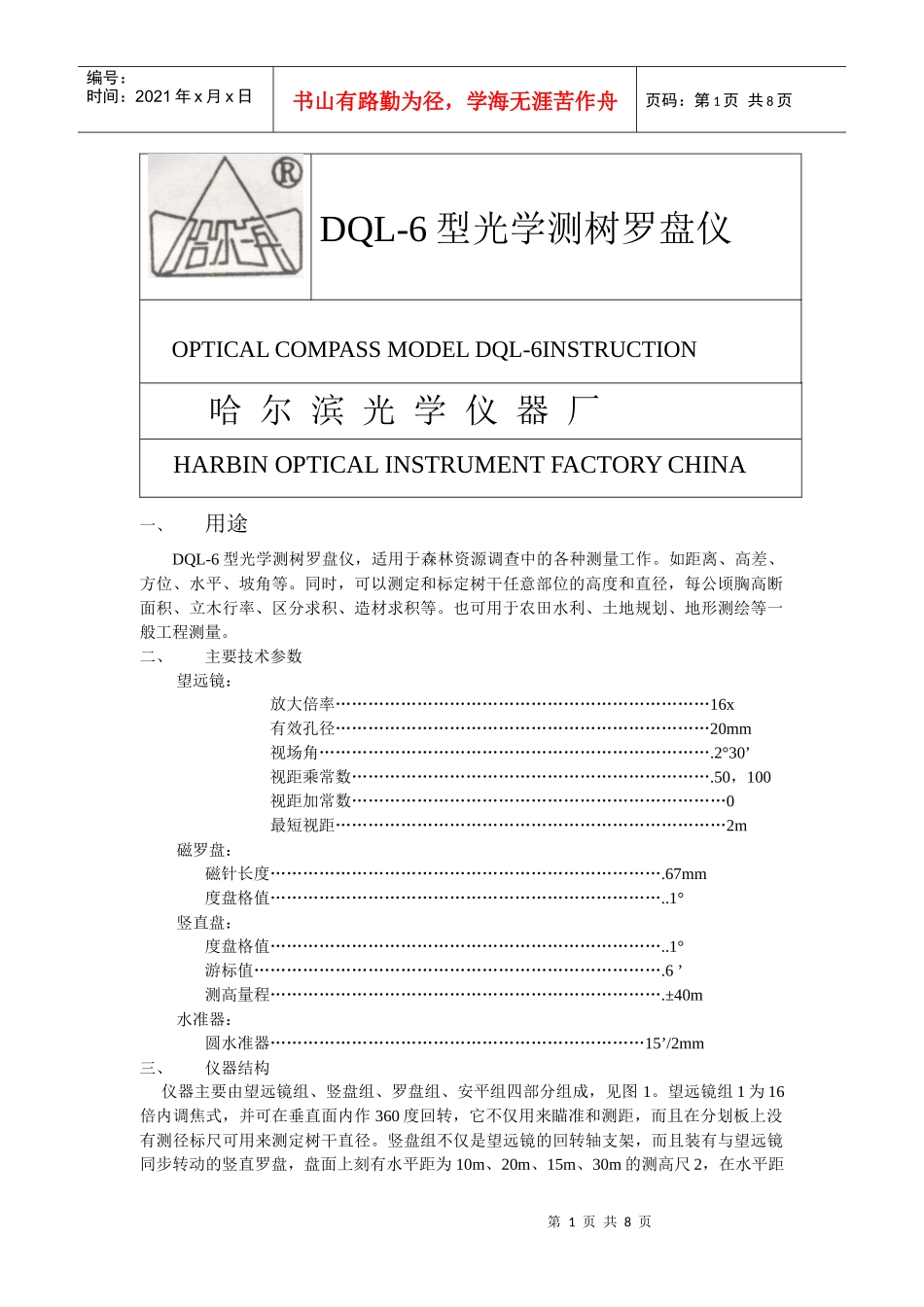

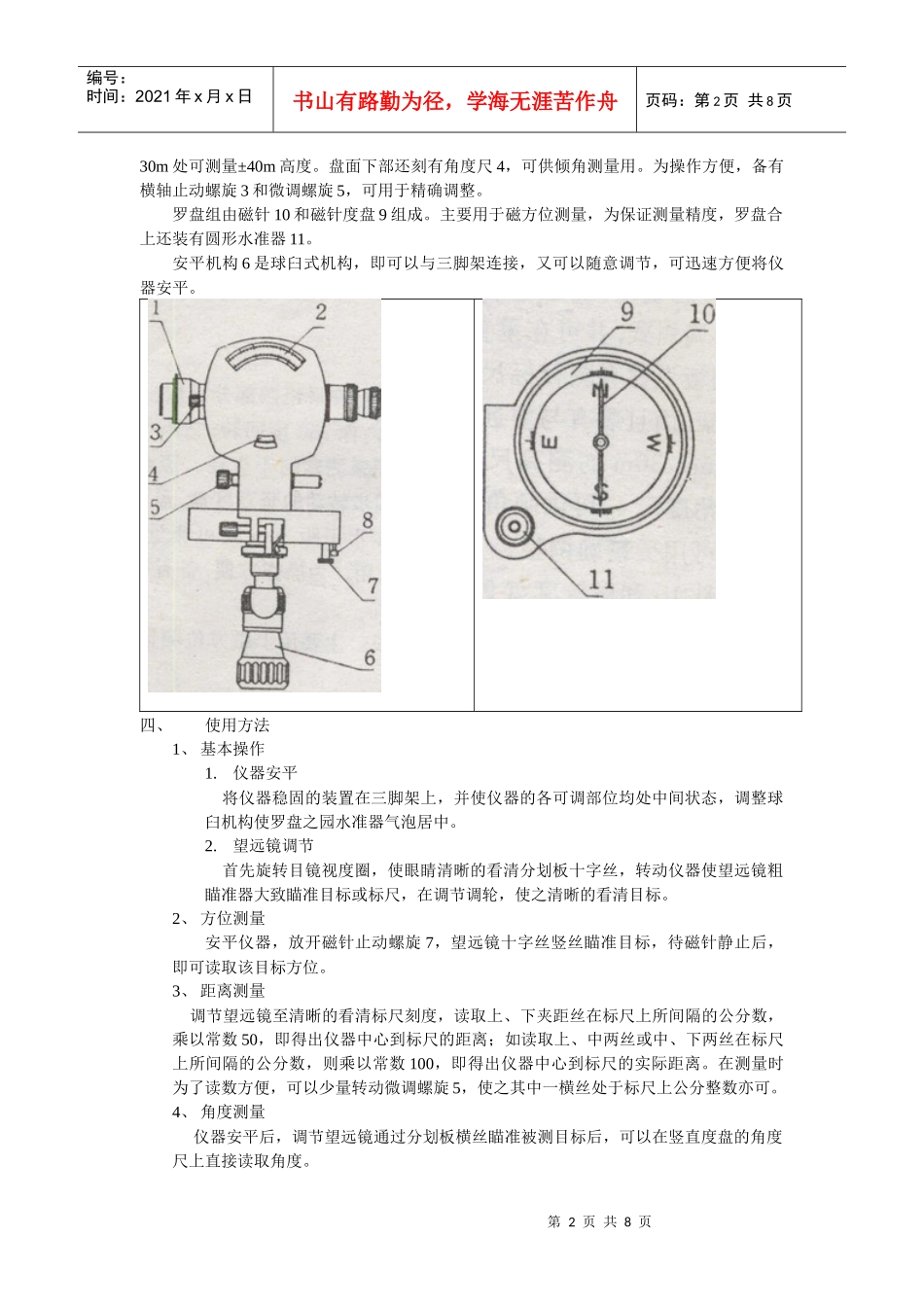

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页DQL-6型光学测树罗盘仪OPTICALCOMPASSMODELDQL-6INSTRUCTION哈尔滨光学仪器厂HARBINOPTICALINSTRUMENTFACTORYCHINA一、用途DQL-6型光学测树罗盘仪，适用于森林资源调查中的各种测量工作。如距离、高差、方位、水平、坡角等。同时，可以测定和标定树干任意部位的高度和直径，每公顷胸高断面积、立木行率、区分求积、造材求积等。也可用于农田水利、土地规划、地形测绘等一般工程测量。二、主要技术参数望远镜：放大倍率……………………………………………………………16x有效孔径……………………………………………………………20mm视场角……………………………………………………………….2°30’视距乘常数………………………………………………………….50，100视距加常数……………………………………………………………0最短视距………………………………………………………………2m磁罗盘：磁针长度……………………………………………………………….67mm度盘格值………………………………………………………………..1°竖直盘：度盘格值………………………………………………………………..1°游标值………………………………………………………………….6’测高量程……………………………………………………………….±40m水准器：圆水准器……………………………………………………………15’/2mm三、仪器结构仪器主要由望远镜组、竖盘组、罗盘组、安平组四部分组成，见图1。望远镜组1为16倍内调焦式，并可在垂直面内作360度回转，它不仅用来瞄准和测距，而且在分划板上没有测径标尺可用来测定树干直径。竖盘组不仅是望远镜的回转轴支架，而且装有与望远镜同步转动的竖直罗盘，盘面上刻有水平距为10m、20m、15m、30m的测高尺2，在水平距第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页30m处可测量±40m高度。盘面下部还刻有角度尺4，可供倾角测量用。为操作方便，备有横轴止动螺旋3和微调螺旋5，可用于精确调整。罗盘组由磁针10和磁针度盘9组成。主要用于磁方位测量，为保证测量精度，罗盘合上还装有圆形水准器11。安平机构6是球臼式机构，即可以与三脚架连接，又可以随意调节，可迅速方便将仪器安平。四、使用方法1、基本操作1.仪器安平将仪器稳固的装置在三脚架上，并使仪器的各可调部位均处中间状态，调整球臼机构使罗盘之园水准器气泡居中。2.望远镜调节首先旋转目镜视度圈，使眼睛清晰的看清分划板十字丝，转动仪器使望远镜粗瞄准器大致瞄准目标或标尺，在调节调轮，使之清晰的看清目标。2、方位测量安平仪器，放开磁针止动螺旋7，望远镜十字丝竖丝瞄准目标，待磁针静止后，即可读取该目标方位。3、距离测量调节望远镜至清晰的看清标尺刻度，读取上、下夹距丝在标尺上所间隔的公分数，乘以常数50，即得出仪器中心到标尺的距离；如读取上、中两丝或中、下两丝在标尺上所间隔的公分数，则乘以常数100，即得出仪器中心到标尺的实际距离。在测量时为了读数方便，可以少量转动微调螺旋5，使之其中一横丝处于标尺上公分整数亦可。4、角度测量仪器安平后，调节望远镜通过分划板横丝瞄准被测目标后，可以在竖直度盘的角度尺上直接读取角度。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页5、高度测量根据作业和实际需要，可将仪器安置在水平距为10m、15m、20m、30m任意一点，安平仪器后，用望远镜横丝瞄准被测目标，然后可以在竖直度盘所对应的水平距高度尺上读取其高度（见图2a、b）a、平地测高时，仰角高度加仪器高度为总高度。b、坡地测高时，仰角高度加俯角高度为总高。图二6、上部直径测量将仪器安置于适当水平距离处（根据作业环境任意选定），仪器安平后通过望远镜用常数100观测被测树木的水平距离在分划板上间隔的公分数，然后再用望远镜横丝瞄准待测高度部位，并读取所对应的仰角a，在调整水平微调螺旋，使望远镜分划板上测径标尺零线对准树干一测，读取树干另一测在测径标尺上...
