冲孔灌注桩施工方案VIP免费

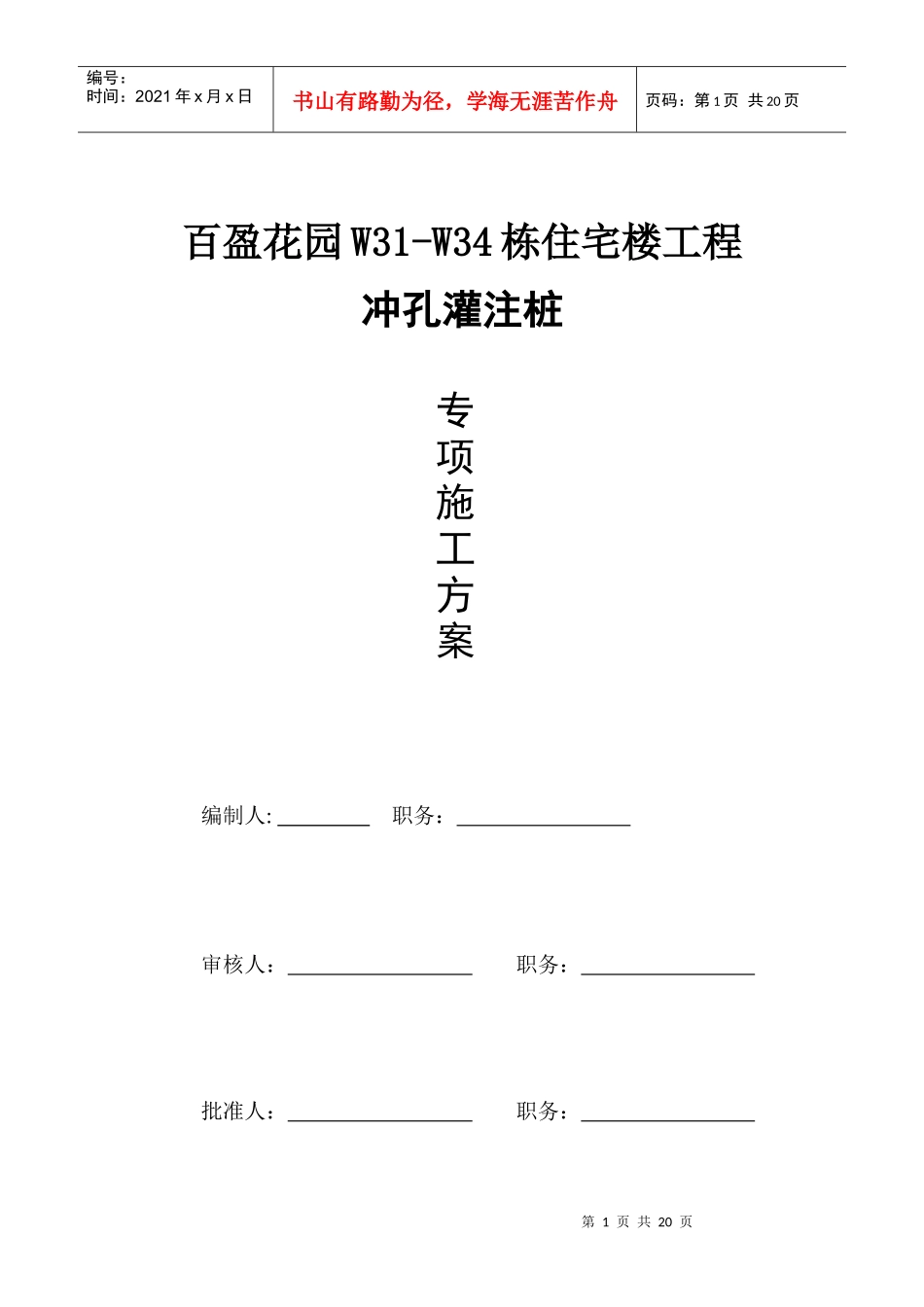

冲孔灌注桩施工方案_第1页
1/20

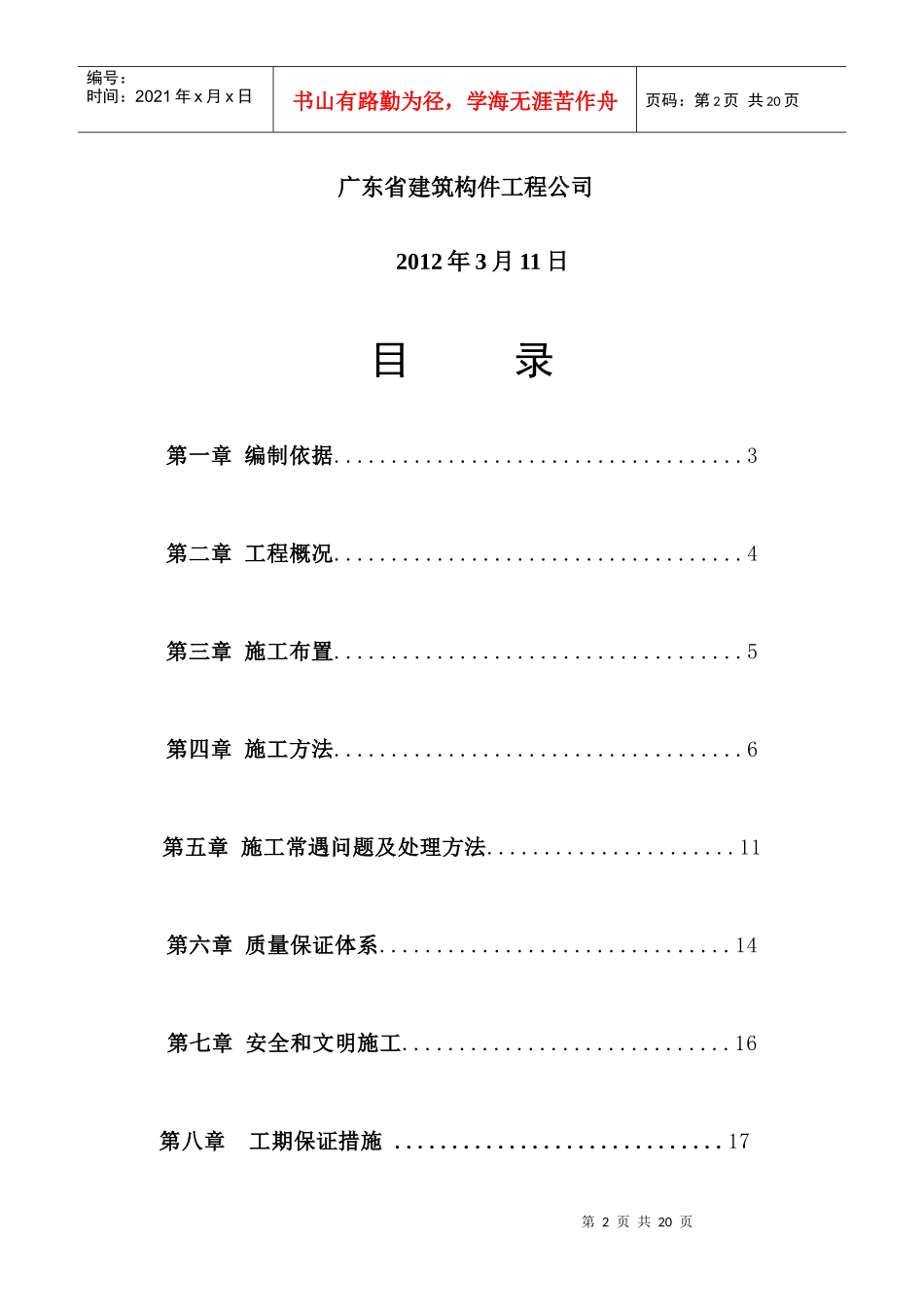

冲孔灌注桩施工方案_第2页
2/20

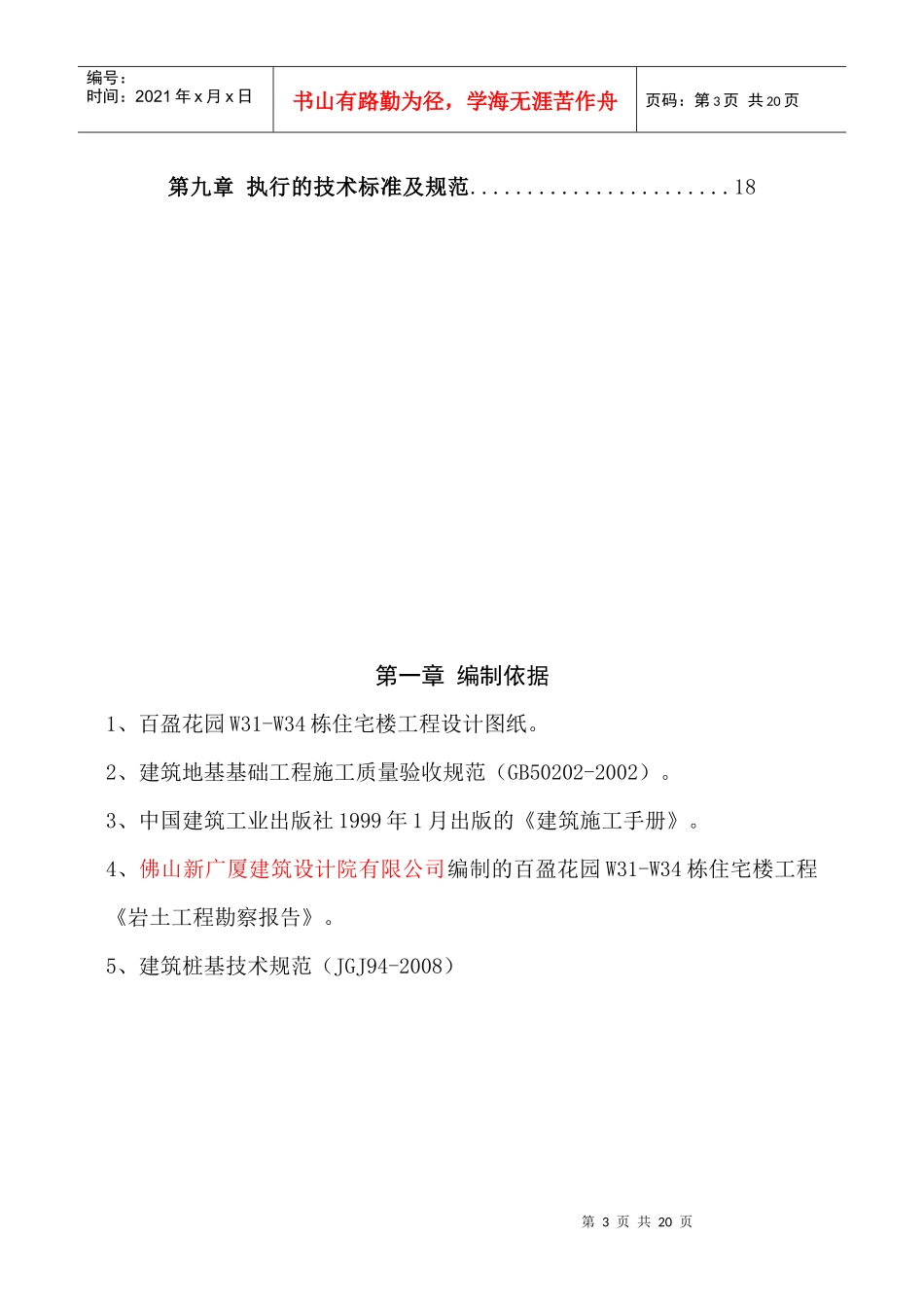

冲孔灌注桩施工方案_第3页
3/20
第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共20页百盈花园W31-W34栋住宅楼工程冲孔灌注桩编制人:职务:审核人:职务:批准人:职务:专项施工方案第2页共20页第1页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共20页广东省建筑构件工程公司2012年3月11日目录第一章编制依据....................................3第二章工程概况....................................4第三章施工布置....................................5第四章施工方法....................................6第五章施工常遇问题及处理方法......................11第六章质量保证体系...............................14第七章安全和文明施工.............................16第八章工期保证措施.............................17第3页共20页第2页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共20页第九章执行的技术标准及规范.......................18第一章编制依据1、百盈花园W31-W34栋住宅楼工程设计图纸。2、建筑地基基础工程施工质量验收规范(GB50202-2002)。3、中国建筑工业出版社1999年1月出版的《建筑施工手册》。4、佛山新广厦建筑设计院有限公司编制的百盈花园W31-W34栋住宅楼工程《岩土工程勘察报告》。5、建筑桩基技术规范(JGJ94-2008)第4页共20页第3页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共20页第二章工程概况百盈花园W31-W34栋住宅楼工程建设地点:广东省肇庆市广宁县城南坤大道北百盈花园内;结构型式:框架及剪力墙结构,总建筑面积35113.38平方米,本工程由广东百盈花园房地产开发有限公司投资建设,上海申联建筑设计有限公司设计,佛山新广厦建筑设计院有限公司勘测,广东健城建设监理有限公司监理,广东省建筑构件工程公司组织施工。基础设计为钻(冲)孔桩。本工程改为使用冲孔灌注桩,承载方式为摩擦端承桩,持力层按勘察报告资料建议选用中风化花岗岩(③-3层)或微风化花岗岩(③-4层),入岩深度不小于0.5m,桩端阻力特征值fa=4000kpa,桩径800mm及第5页共20页第4页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共20页1000mm。其中800mm孔径桩总数为170根,1000mm孔径桩总数为78根,共计248根桩。钢筋为螺纹钢Φ16、Φ18,箍筋为线材Ø8、Ø10,混凝土为C35水下砼灌注。本工程桩身质量检验:采用小应变全测,承载力检测不少于3根,位置现场定。第三章施工布置1.施工平面布置1.1根据本工程的特点及桩基的数量,我项目部安排使用8台JK5型冲击桩机进行施工,施工(1-1~4-16)~(4-A~4-G)轴桩基;总体施工顺序为由东向西推进,以确保业主的工期要求。1.2本工程桩基较集中,现场用电、用水、排污按就近原则进行安排。2.施工进度计划及劳动力安排第6页共20页第5页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共20页2.1根据地质报告,本工程冲孔灌注桩平均长度在25-35m左右,3月11日开工,计划每24小时成孔3~6个,总工期为45日历天。2.2每台桩机配置四班人员,每班3人,早上7点至晚上10点半为作业时间,确保工期。本工程采用商品砼,混凝土强度等级C35,用砼搅拌运输车运至现场,导管水下砼灌注。第四章施工方法一、施工准备1、熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知单、岩土工程勘察报告等资料。2、根据桩位设计图建筑坐标、高程控制点标高进行轴位放线,定出桩位并固实。随后检查,复核各桩位轴线设计参数,并经甲方、监理等有关第7页共20页第6页共20页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共20页各单位验收合格。3、材料、人员、机械设备、各种工具应提前进场准备好,临水、临电设施架设或铺设完成。4、做好施工现场的排水系统,浆池、浆沟开挖工作。施工污水须经沉淀池处理后,才可排入市政管道。同时,做好施工现场的安全、文明施工工作。二、施工程序1、施工工艺流程2.施工机具选择根据本工程特点,选用8台JK5型冲...
