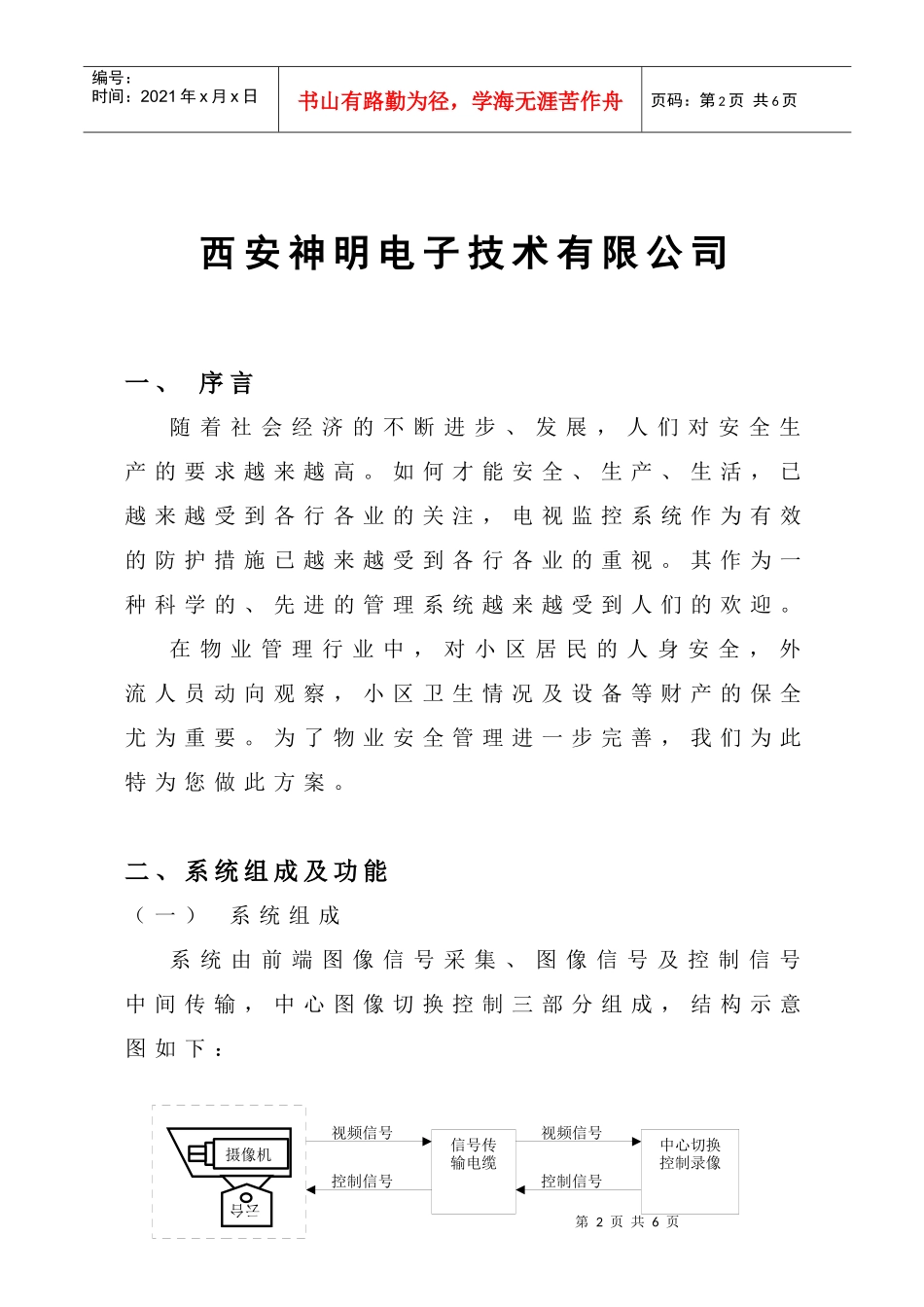

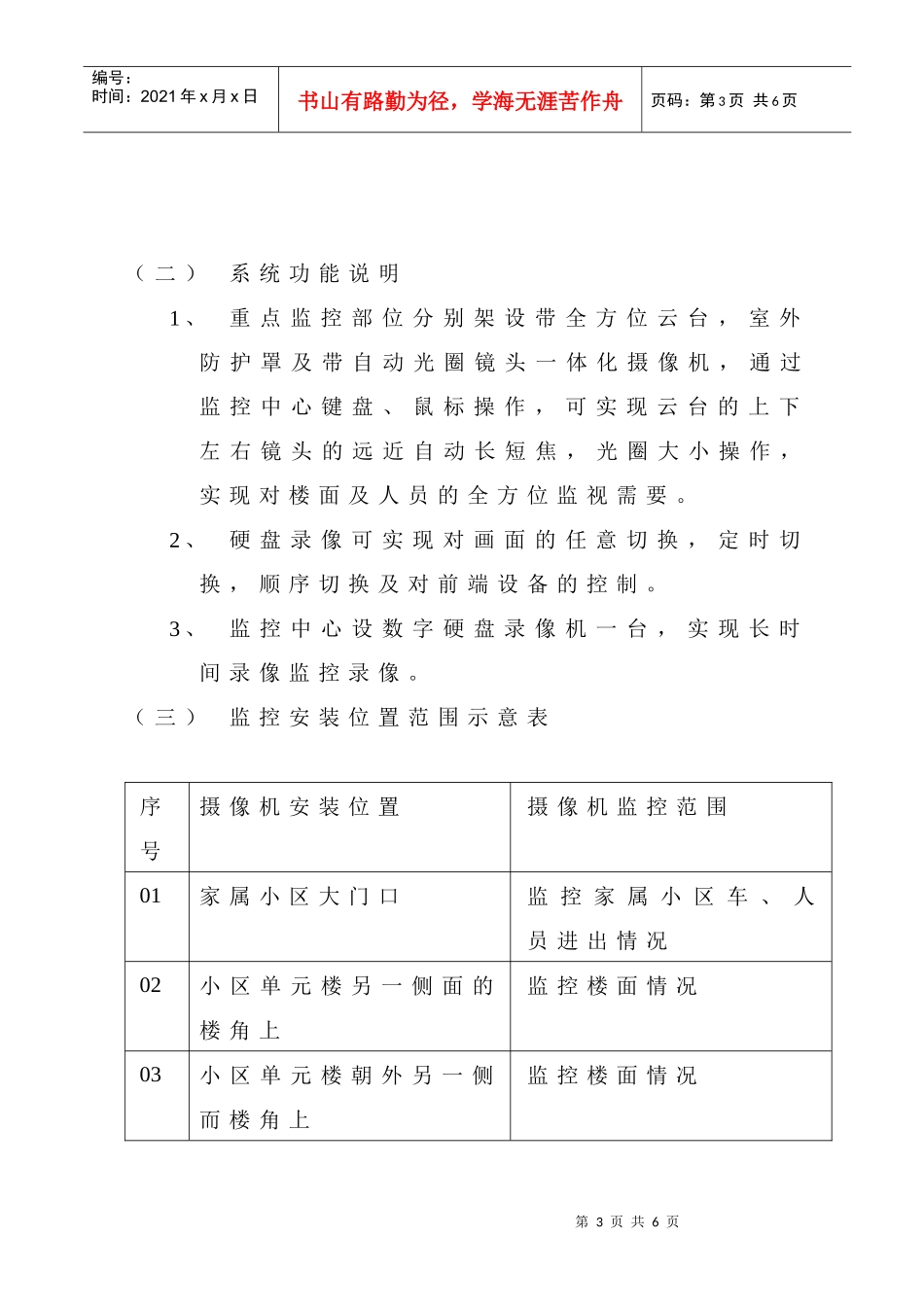

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页家属住宅小区电视监控系统设计方案第2页共6页第1页共6页视频信号摄像机云台控制信号信号传输电缆视频信号控制信号中心切换控制录像编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页西安神明电子技术有限公司一、序言随着社会经济的不断进步、发展，人们对安全生产的要求越来越高。如何才能安全、生产、生活，已越来越受到各行各业的关注，电视监控系统作为有效的防护措施已越来越受到各行各业的重视。其作为一种科学的、先进的管理系统越来越受到人们的欢迎。在物业管理行业中，对小区居民的人身安全，外流人员动向观察，小区卫生情况及设备等财产的保全尤为重要。为了物业安全管理进一步完善，我们为此特为您做此方案。二、系统组成及功能（一）系统组成系统由前端图像信号采集、图像信号及控制信号中间传输，中心图像切换控制三部分组成，结构示意图如下：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（二）系统功能说明1、重点监控部位分别架设带全方位云台，室外防护罩及带自动光圈镜头一体化摄像机，通过监控中心键盘、鼠标操作，可实现云台的上下左右镜头的远近自动长短焦，光圈大小操作，实现对楼面及人员的全方位监视需要。2、硬盘录像可实现对画面的任意切换，定时切换，顺序切换及对前端设备的控制。3、监控中心设数字硬盘录像机一台，实现长时间录像监控录像。（三）监控安装位置范围示意表序号摄像机安装位置摄像机监控范围01家属小区大门口监控家属小区车、人员进出情况02小区单元楼另一侧面的楼角上监控楼面情况03小区单元楼朝外另一侧而楼角上监控楼面情况第4页共6页第3页共6页DC12V或AC220VSYV75-5视频电缆01摄像机云台解码器DC12V或AC220VSYV75-5视频电缆02摄像机云台解码器DC12V或AC220VSYV75-5视频电缆03摄像机云台解码器DC12V或AC220VSYV75-5视频电缆04摄像机数字硬盘录像主机码转换器彩色打印机17寸显示器UPS电源编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页04家属小区车棚监控车被盗情况三、设计方案四、质量保证和售后服务系统所有组件（包括硬、软件）采用通用的标准化模块，具有通用性、可扩展性和可维护性；所选的产品和设备应明确的可靠性指标，并且能够满足系统可靠性指标；系统无论出现任何质量、技术故障，我所的相关第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页技术人员将在收到故障通知8小时内到达现场，负责排除故障。安装实物示意图备注：由于小区市民普遍反映有盗贼情况屡屡出现，西安视孚科技有限公司专门承做电视监控系统，它能为市民解决小区这方面的问题，具有以下重要功能：智能化管理保障人身安全财产安全预防犯罪本公司产品已投入西安市红会小区使用，已取到明显效果，如晚间当场抓住翻跃窗户的贼犯交派出所处理。西安神明电子技术有限公司地址：西安市西斜七路吉祥花园1号楼3门七层邮编：710061电话:：029-882508118826097988255118第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页
