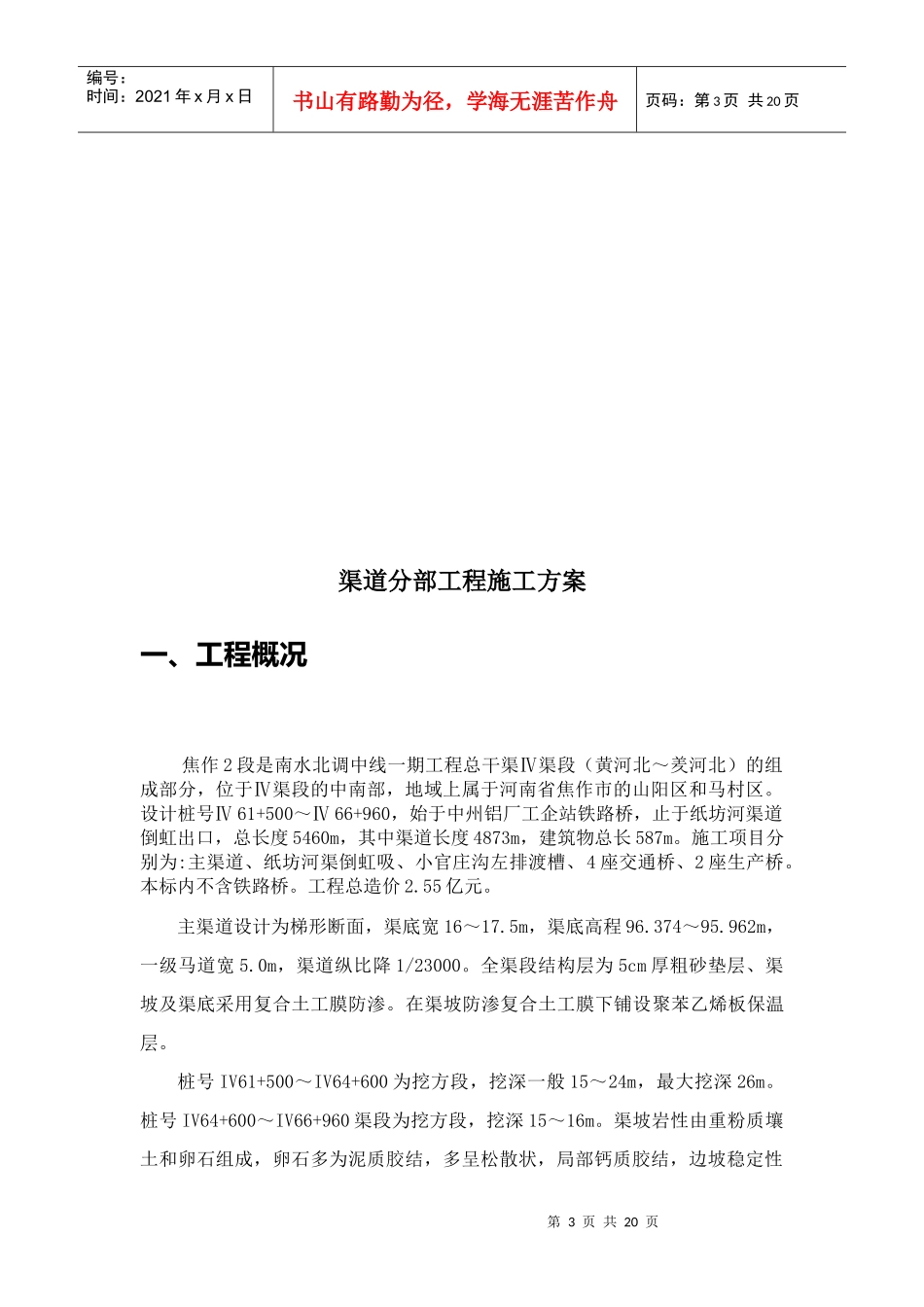

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页目录第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页渠道分部工程施工方案一、工程概况焦作2段是南水北调中线一期工程总干渠Ⅳ渠段（黄河北～羑河北）的组成部分，位于Ⅳ渠段的中南部，地域上属于河南省焦作市的山阳区和马村区。设计桩号Ⅳ61+500～Ⅳ66+960，始于中州铝厂工企站铁路桥，止于纸坊河渠道倒虹出口，总长度5460m，其中渠道长度4873m，建筑物总长587m。施工项目分别为:主渠道、纸坊河渠倒虹吸、小官庄沟左排渡槽、4座交通桥、2座生产桥。本标内不含铁路桥。工程总造价2.55亿元。主渠道设计为梯形断面，渠底宽16～17.5m，渠底高程96.374～95.962m，一级马道宽5.0m，渠道纵比降1/23000。全渠段结构层为5cm厚粗砂垫层、渠坡及渠底采用复合土工膜防渗。在渠坡防渗复合土工膜下铺设聚苯乙烯板保温层。桩号IV61+500～IV64+600为挖方段，挖深一般15～24m，最大挖深26m。桩号IV64+600～IV66+960渠段为挖方段，挖深15～16m。渠坡岩性由重粉质壤土和卵石组成，卵石多为泥质胶结，多呈松散状，局部钙质胶结，边坡稳定性第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页较差。渠道采用多级边坡，边坡坡率：土体1:1.75～1:2.25，卵石1:1.75～1:2.00。渠底板位于重粉质壤土和卵石层中，承载力标准值分别为180kPa和350kPa，土体强度差异较大。勘察期间实测地下水位一般位于渠底板以下，卵石层一般属中等～强透水性。焦作2段第5标段全渠段混凝土衬砌厚度均采用为渠坡10cm，渠底为8cm。混凝土衬砌强度等级为C20，抗冻标号F150，抗渗标号W6。二、施工准备情况（一）测量放线在土方开挖（或回填）之前，首先根据施工图纸和事先设置的控制桩对开挖（或回填）断面进行实际地形测设，并绘出开挖断面，计算开挖工程量，作为实际开挖工程量，报监理工程师复核。然后测设开挖（或回填）边线，然后按边线施工。施工过程中，要不断对开挖（或回填）边线、高程进行测设、校核。接近开挖高程（或回填）时要进行精确放样，防止超欠挖或回填不到设计高程。（二）场地清表1、场地清理的范围包括植被清理和表土清理。2、开工前清理开挖工程区域内的树根、杂草、垃圾、废渣和其他障碍物。3、主体工程施工场地地表的植被清理，延伸到施工图所示最大开挖边线或填筑坡脚线外侧5m以外。4、对于清理区域以外的天然植被，采取保护措施，防止施工对环境破坏。5、表层种植有机土壤单独进行存放，用于渠道植草防护。6、对开挖范围内和周围有影响区域内的建筑物及障碍物，如房屋、树木、坟墓、电线、管道等，要妥善处置。7、场地清理的方法是用ZL-50装载机装15t自卸汽车运输的方法，局部采用挖土机配合推土机清理。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页（三）场内施工道路根据本标段招标文件工程总体布置和各料场的分布情况，同时考虑各料场的开采规划及运输要求，确定施工主干道的布置。我标段工程施工场区内在渠道左右岸各布置施工主干道，均为新建道路，为场内施工道路网络的骨干。去2#营地的施工道路利用中州铝厂的污水处理厂进厂公路，并作进一步采用泥结碎石维修加固处理，另外修筑一段进场道路，路面宽为8m左右，泥结碎石路面，泥结碎石层厚度50～80cm。（四）弃渣道路修筑在渠道开挖过程中开挖的石渣运至招标设计中指定的弃渣场，在桩号Ⅳ61+500～Ⅳ66+514.5段，开挖出的土石方分别就近运至1#、2#弃渣场和铁匠庄4#弃渣场，4#弃渣场的弃渣路利用一部分中州铝厂排污管线道路，另外修筑一段路面宽为7m的泥结碎石弃渣道路施工主干道，道路采用填砂砾石压实50～80cm厚。三、施工工艺渠道工程施工程序如下：粗砂垫层铺设土方开挖渠底渠坡修整保温板铺设集水暗管安装砼预制框格护坡排水沟砌筑土方填筑测量放线第6页共20页第5页共20页编号：时间：2021年x月x日书山...
