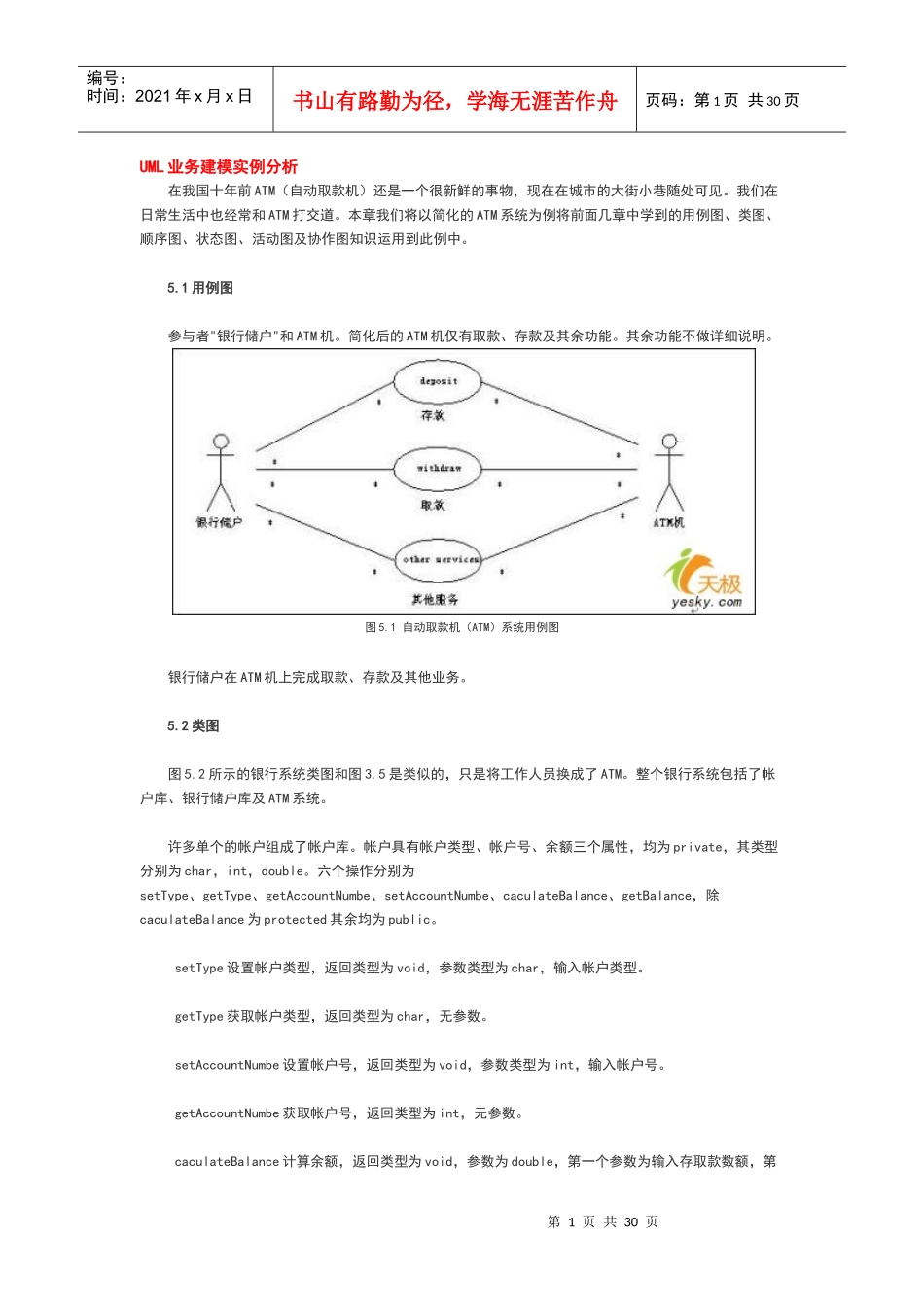

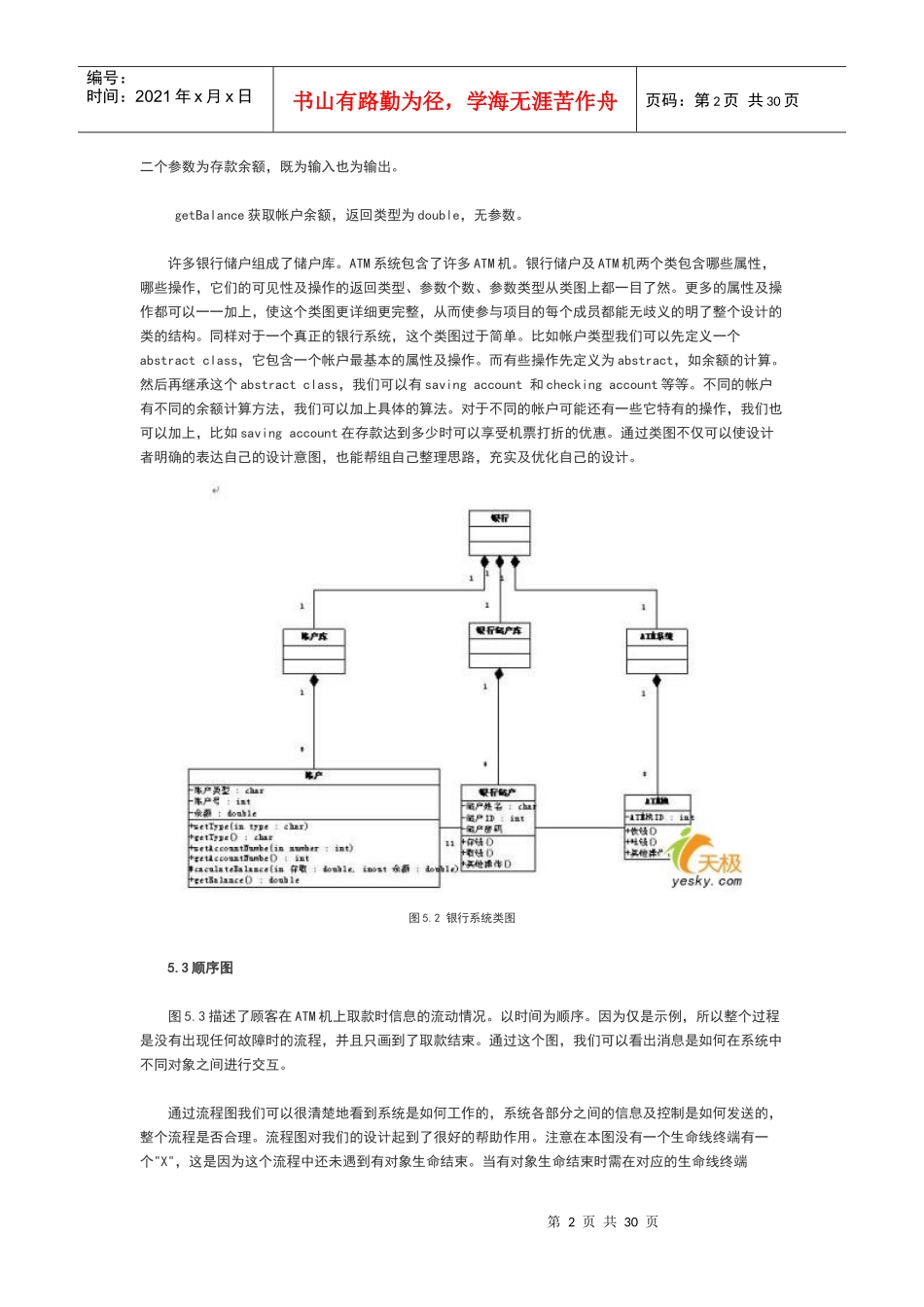

第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页UML业务建模实例分析在我国十年前ATM(自动取款机)还是一个很新鲜的事物,现在在城市的大街小巷随处可见。我们在日常生活中也经常和ATM打交道。本章我们将以简化的ATM系统为例将前面几章中学到的用例图、类图、顺序图、状态图、活动图及协作图知识运用到此例中。5.1用例图参与者"银行储户"和ATM机。简化后的ATM机仅有取款、存款及其余功能。其余功能不做详细说明。图5.1自动取款机(ATM)系统用例图银行储户在ATM机上完成取款、存款及其他业务。5.2类图图5.2所示的银行系统类图和图3.5是类似的,只是将工作人员换成了ATM。整个银行系统包括了帐户库、银行储户库及ATM系统。许多单个的帐户组成了帐户库。帐户具有帐户类型、帐户号、余额三个属性,均为private,其类型分别为char,int,double。六个操作分别为setType、getType、getAccountNumbe、setAccountNumbe、caculateBalance、getBalance,除caculateBalance为protected其余均为public。setType设置帐户类型,返回类型为void,参数类型为char,输入帐户类型。getType获取帐户类型,返回类型为char,无参数。setAccountNumbe设置帐户号,返回类型为void,参数类型为int,输入帐户号。getAccountNumbe获取帐户号,返回类型为int,无参数。caculateBalance计算余额,返回类型为void,参数为double,第一个参数为输入存取款数额,第第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页二个参数为存款余额,既为输入也为输出。getBalance获取帐户余额,返回类型为double,无参数。许多银行储户组成了储户库。ATM系统包含了许多ATM机。银行储户及ATM机两个类包含哪些属性,哪些操作,它们的可见性及操作的返回类型、参数个数、参数类型从类图上都一目了然。更多的属性及操作都可以一一加上,使这个类图更详细更完整,从而使参与项目的每个成员都能无歧义的明了整个设计的类的结构。同样对于一个真正的银行系统,这个类图过于简单。比如帐户类型我们可以先定义一个abstractclass,它包含一个帐户最基本的属性及操作。而有些操作先定义为abstract,如余额的计算。然后再继承这个abstractclass,我们可以有savingaccount和checkingaccount等等。不同的帐户有不同的余额计算方法,我们可以加上具体的算法。对于不同的帐户可能还有一些它特有的操作,我们也可以加上,比如savingaccount在存款达到多少时可以享受机票打折的优惠。通过类图不仅可以使设计者明确的表达自己的设计意图,也能帮组自己整理思路,充实及优化自己的设计。图5.2银行系统类图5.3顺序图图5.3描述了顾客在ATM机上取款时信息的流动情况。以时间为顺序。因为仅是示例,所以整个过程是没有出现任何故障时的流程,并且只画到了取款结束。通过这个图,我们可以看出消息是如何在系统中不同对象之间进行交互。通过流程图我们可以很清楚地看到系统是如何工作的,系统各部分之间的信息及控制是如何发送的,整个流程是否合理。流程图对我们的设计起到了很好的帮助作用。注意在本图没有一个生命线终端有一个"X",这是因为这个流程中还未遇到有对象生命结束。当有对象生命结束时需在对应的生命线终端第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页画"X",表明这个对象在这时被销毁。首先银行储户将ATM卡插入读卡机,读卡机将信息传给客户管理,客户管理提出查询密码,显示部分将输入密码请求显示出来…..因为这个顺序图较长,且很清晰,即便是初学者也很容易读懂,在此就不对本图做过多的解释。第4页共30页第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页图5.3ATM取款顺序图第5页共30页第4页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共30页图5.4描述了顾客在ATM机上进行操作会经历的几种状态,及各种状态之间转换的条件。因为是简化了的例子,所以除了等待顾客插入磁卡的起始状态和结束服务的终止状态,顾客会处于输...
