内环一标毛石混凝土挡墙施工方案VIP免费

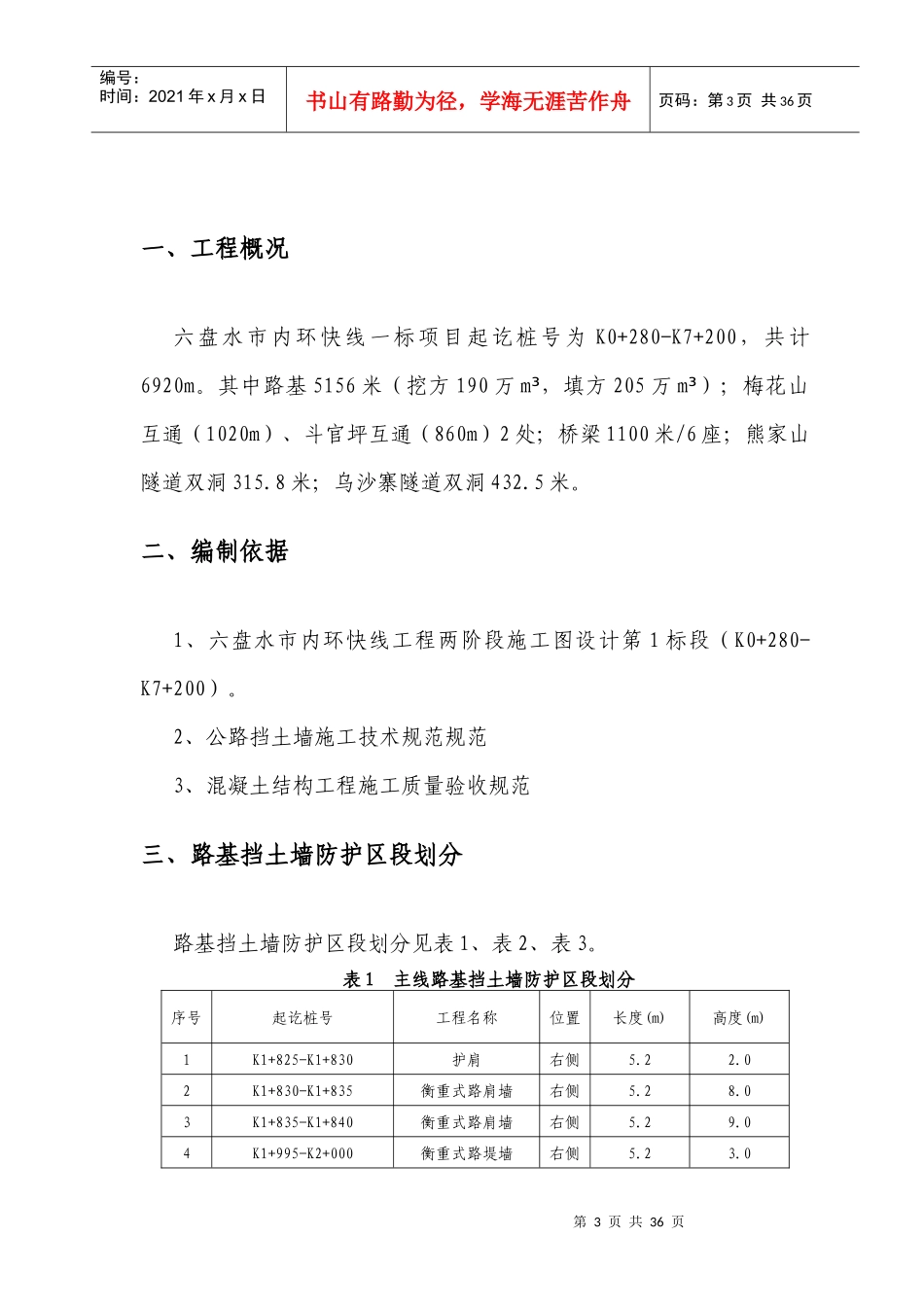

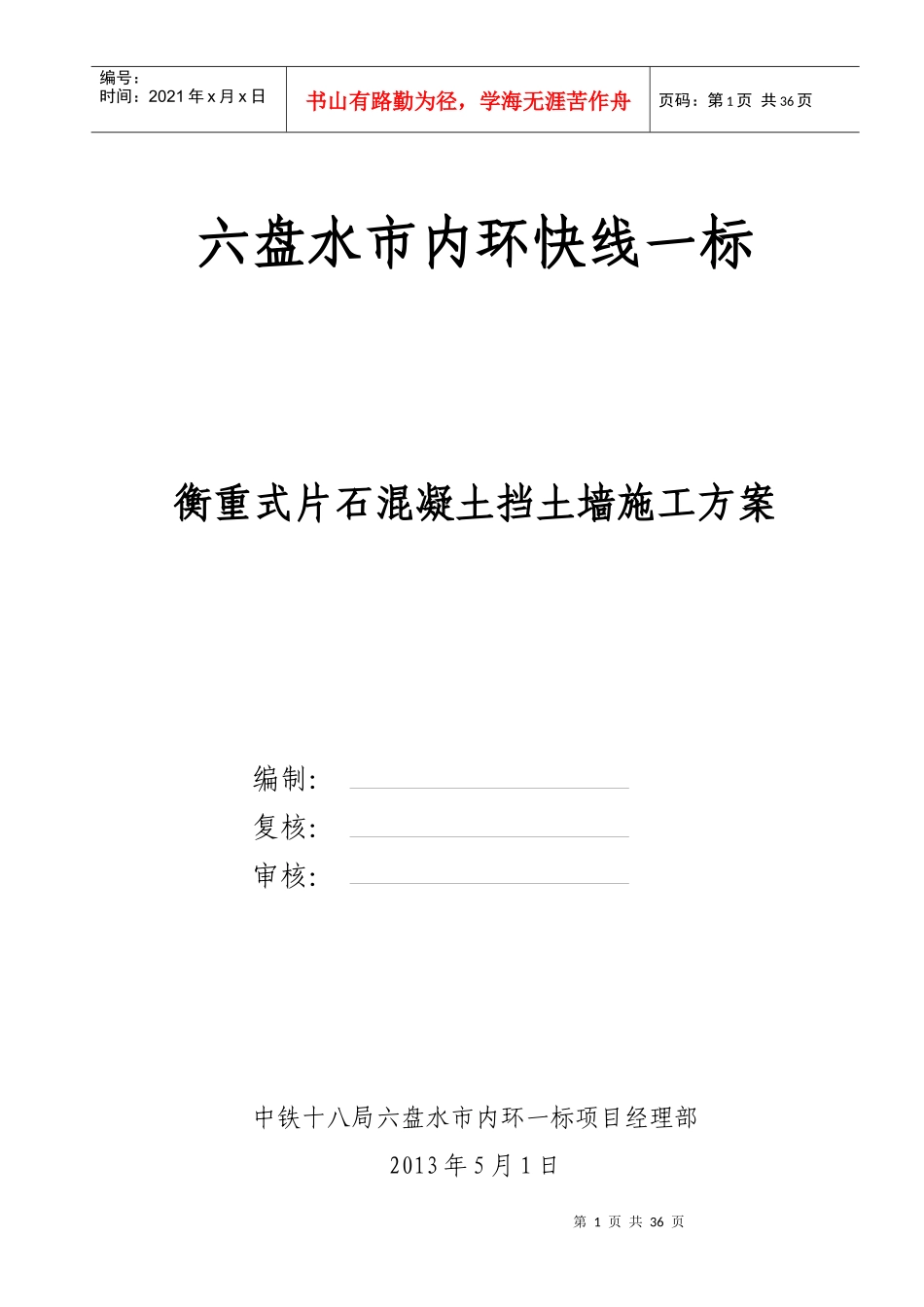

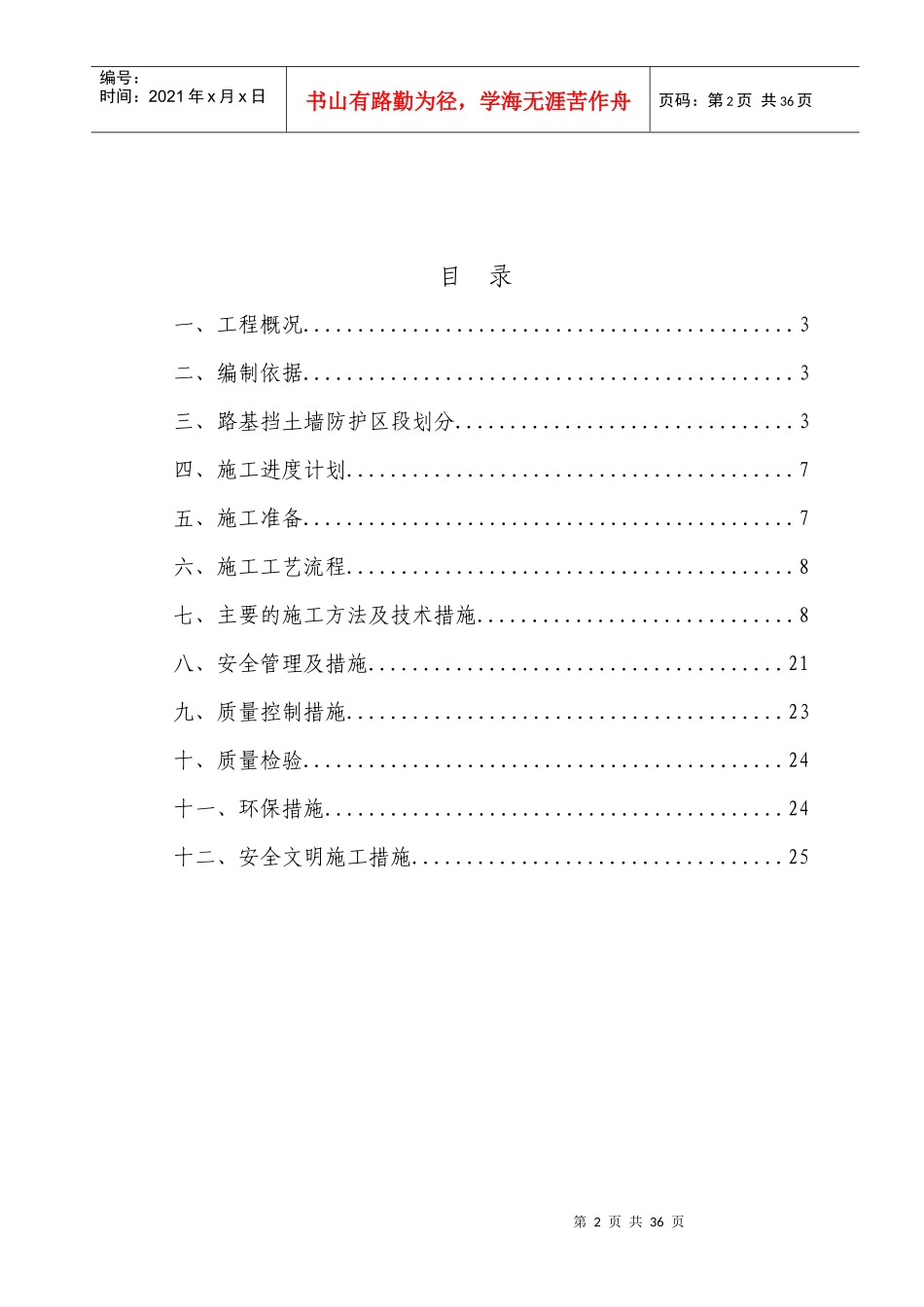

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页六盘水市内环快线一标衡重式片石混凝土挡土墙施工方案编制：复核：审核：中铁十八局六盘水市内环一标项目经理部2013年5月1日第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页目录一、工程概况.............................................3二、编制依据.............................................3三、路基挡土墙防护区段划分...............................3四、施工进度计划.........................................7五、施工准备.............................................7六、施工工艺流程.........................................8七、主要的施工方法及技术措施.............................8八、安全管理及措施......................................21九、质量控制措施........................................23十、质量检验............................................24十一、环保措施..........................................24十二、安全文明施工措施..................................25第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页一、工程概况六盘水市内环快线一标项目起讫桩号为K0+280-K7+200，共计6920m。其中路基5156米（挖方190万m³，填方205万m³）；梅花山互通（1020m）、斗官坪互通（860m）2处；桥梁1100米/6座；熊家山隧道双洞315.8米；乌沙寨隧道双洞432.5米。二、编制依据1、六盘水市内环快线工程两阶段施工图设计第1标段（K0+280-K7+200）。2、公路挡土墙施工技术规范规范3、混凝土结构工程施工质量验收规范三、路基挡土墙防护区段划分路基挡土墙防护区段划分见表1、表2、表3。表1主线路基挡土墙防护区段划分序号起讫桩号工程名称位置长度(m)高度(m)1K1+825-K1+830护肩右侧5.22.02K1+830-K1+835衡重式路肩墙右侧5.28.03K1+835-K1+840衡重式路肩墙右侧5.29.04K1+995-K2+000衡重式路堤墙右侧5.23.0第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页5K2+000-K2+005衡重式路堤墙右侧5.24.06K2+005-K2+010衡重式路堤墙右侧5.25.07K2+010-K2+015衡重式路堤墙右侧5.26.08K2+015-K2+020衡重式路堤墙右侧5.27.09K2+020-K2+030衡重式路堤墙右侧10.28.010K2+030-K2+045衡重式路堤墙右侧15.39.011K2+045-K2+095衡重式路堤墙右侧50.110.012K2+095-K2+110衡重式路堤墙右侧14.89.013K2+110-K2+125衡重式路堤墙右侧14.78.014K2+125-K2+130衡重式路堤墙右侧4.97.015YK3+115-YK3+120衡重式路堤墙右侧5.05.016YK3+120-YK3+125衡重式路堤墙右侧5.07.017YK3+125-YK3+130衡重式路堤墙右侧5.08.018YK3+130-YK3+135衡重式路堤墙右侧5.010.019K1+850-K1+855护肩右侧5.02.020K1+855-K1+860衡重式路肩墙右侧5.05.021K1+860-K1+865衡重式路肩墙右侧5.06.022K1+865-K1+870衡重式路肩墙右侧5.08.023K1+930-K1+935衡重式路肩墙右侧5.210.024K1+935-K1+940衡重式路肩墙右侧5.29.025K1+940-K1+945衡重式路肩墙右侧5.28.026K1+945-K1+955衡重式路肩墙右侧10.37.027K1+955-K1+960衡重式路肩墙右侧5.26.028ZK4+935-ZK4+945衡重式路肩墙右侧10.09.029K1+836.5衡重式路肩墙右侧2.59.030K1+933.5衡重式路肩墙左侧2.55.031K1+963.5衡重式路肩墙右侧2.59.032YK2+651.5衡重式路肩墙右侧2.57.033YK3+127衡重式路肩墙右侧2.59.034YK3+575衡重式路肩墙右侧2.58.035YK4+931.5衡重式路肩墙右侧2.58.036ZK4+942衡重式路肩墙左侧2.510.037YK4+968.5衡重式路肩墙右侧2.55.0第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页38ZK4+980衡重式路肩墙右侧2.55.039YK5+847.4衡重式路肩墙右侧2.57.040YK5+954.4衡重式路肩墙右侧2.514.041ZK5+853.2衡重式路肩墙左侧2.55.042ZK5+960.2衡重式路肩墙左侧2.511.0合计267.7表2梅花山互通立交路基挡土墙防护区段划分序号起讫桩号工程名称位置长度m高...
