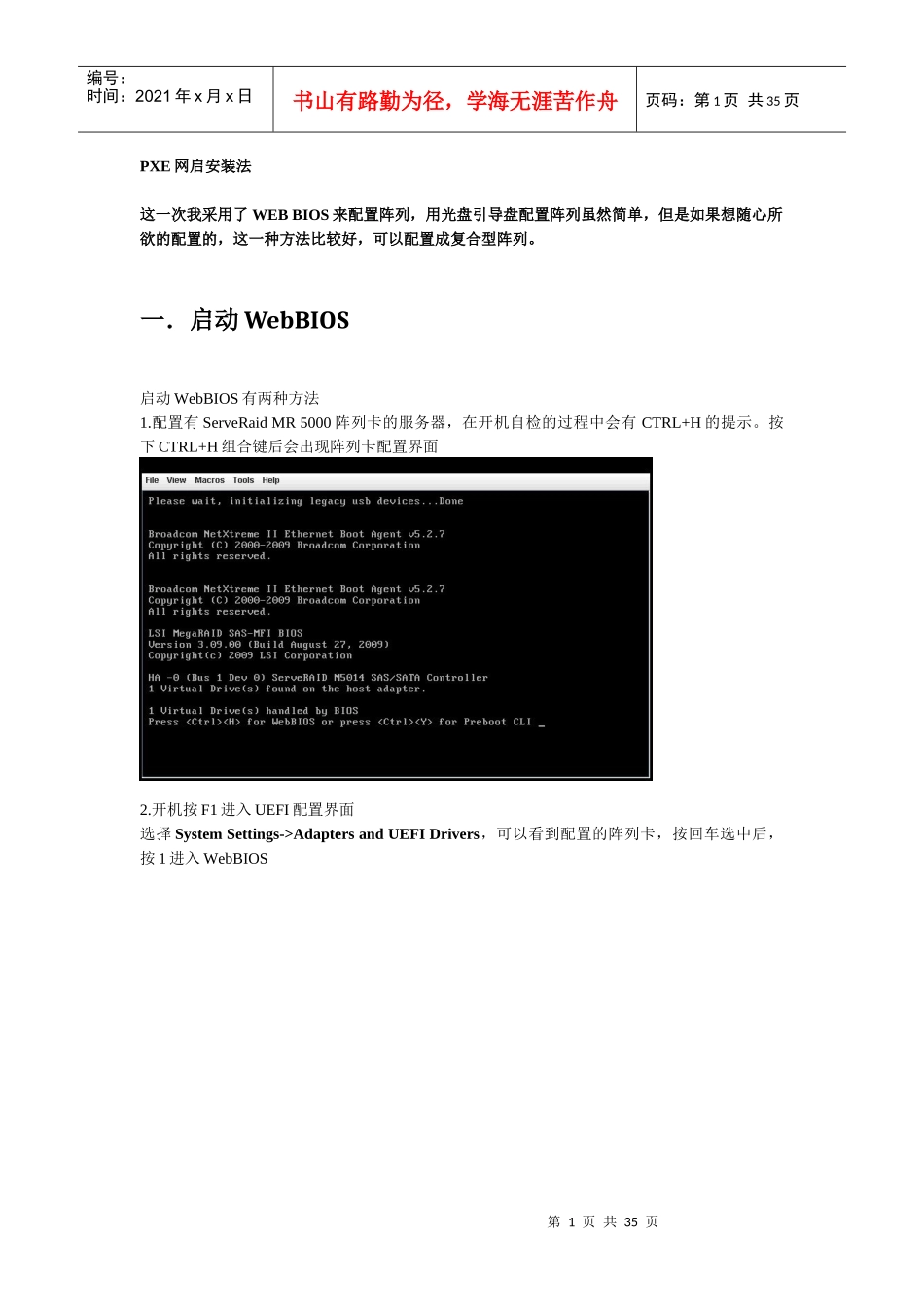

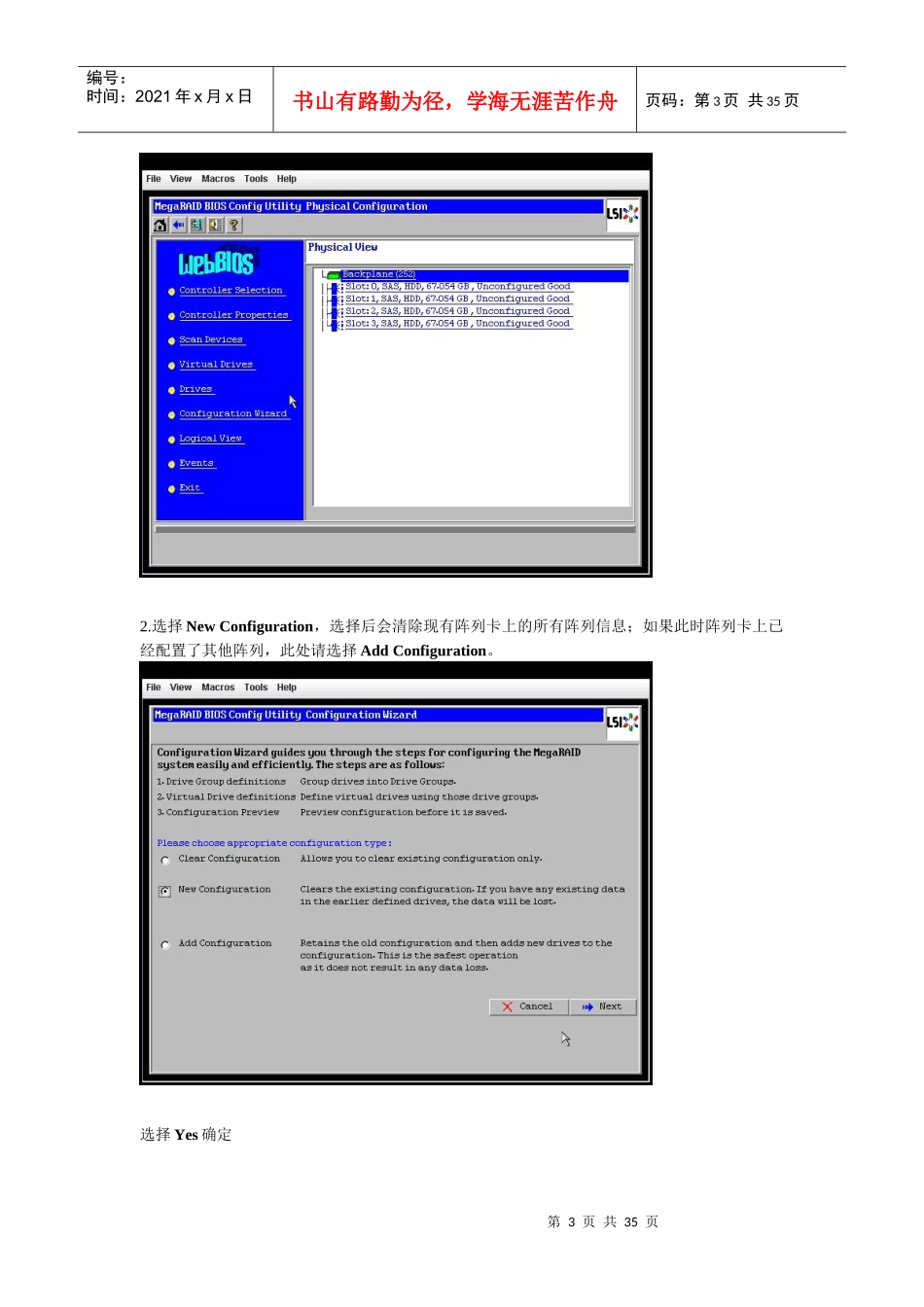

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页PXE网启安装法这一次我采用了WEBBIOS来配置阵列，用光盘引导盘配置阵列虽然简单，但是如果想随心所欲的配置的，这一种方法比较好，可以配置成复合型阵列。一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaidMR5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择SystemSettings->AdaptersandUEFIDrivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页二．配置RAID0,RAID1,RAID51.在WebBIOS中选择配置向导ConfigurationWizard第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页2.选择NewConfiguration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择AddConfiguration。选择Yes确定第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页3.选择手动配置ManualConfiguration4.选择要配置在阵列中的硬盘，按AddtoArray从左边的Drivers中选到右边的DriverGroups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页5.选好硬盘后，选择AcceptDG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的DiskGroups按AddtoSPAN添加到右侧的span中，然后选择Next第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页8.VirtualDisk配置界面，选好VirtualDisk参数后，点选Accept接受配置，最后选择Next。·RAIDLevel中可以选择要配置的RAID级别；·右侧的PossibleRAIDLevel中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Selectsize选项中可以修改VirtualDisk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。注意单位选择GB第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页9.在最后的确认画面里点选Accept接受配置，然后会要求确认保存配置和初始化清除数据，就完成了对阵列的配置。10.在WebBIOS的主界面右侧的LogicalView中可以查看刚刚配置的阵列的状态，在示例中可以看到刚刚配置的阵列状态是正常的Optimal，阵列中每个硬盘的状态都是在线的Online。第8页共35页第7页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共35页三．配置RAID10配置复合型阵列RAID10需要在选择DriveGroup部分做特殊修改，其他部分与配置RAID1,RAID5相同。1.先用AddToArray从左侧Drives中选择两块硬盘到右侧的DriveGroups中，点选AcceptDG创建DriveGroup0；2.然后再用相同方式创建DiskGroup1，点选Next第9页共35页第8页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共35页3.在Span配置中，将DriveGroup0和DriveGroup1都用AddtoSPAN添加到右侧，点选Next4.在VirtualDriver配置的RAIDLevel中就可以看到是RAID10了。第10页共35页第9页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共35页四．添加热备份盘HotSpare1.在LogicalView中选择要配置为HotSpare的硬盘第11页共35页第10页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共35页2.在硬盘属性界面中将硬盘设置为热备份盘·MakeGlobalHSP可以将硬盘设置为全局热备份盘，可以为阵列卡上的所有DriveGroup提供热备份功能，通常选择此项即可。·MakeDedicatedHSP可以将硬盘指定给某一个特定的DriveGroup提供热备份功能。3.在LogicalView中可以查看设置好的HotSpare硬盘。第12页共35页第11页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
