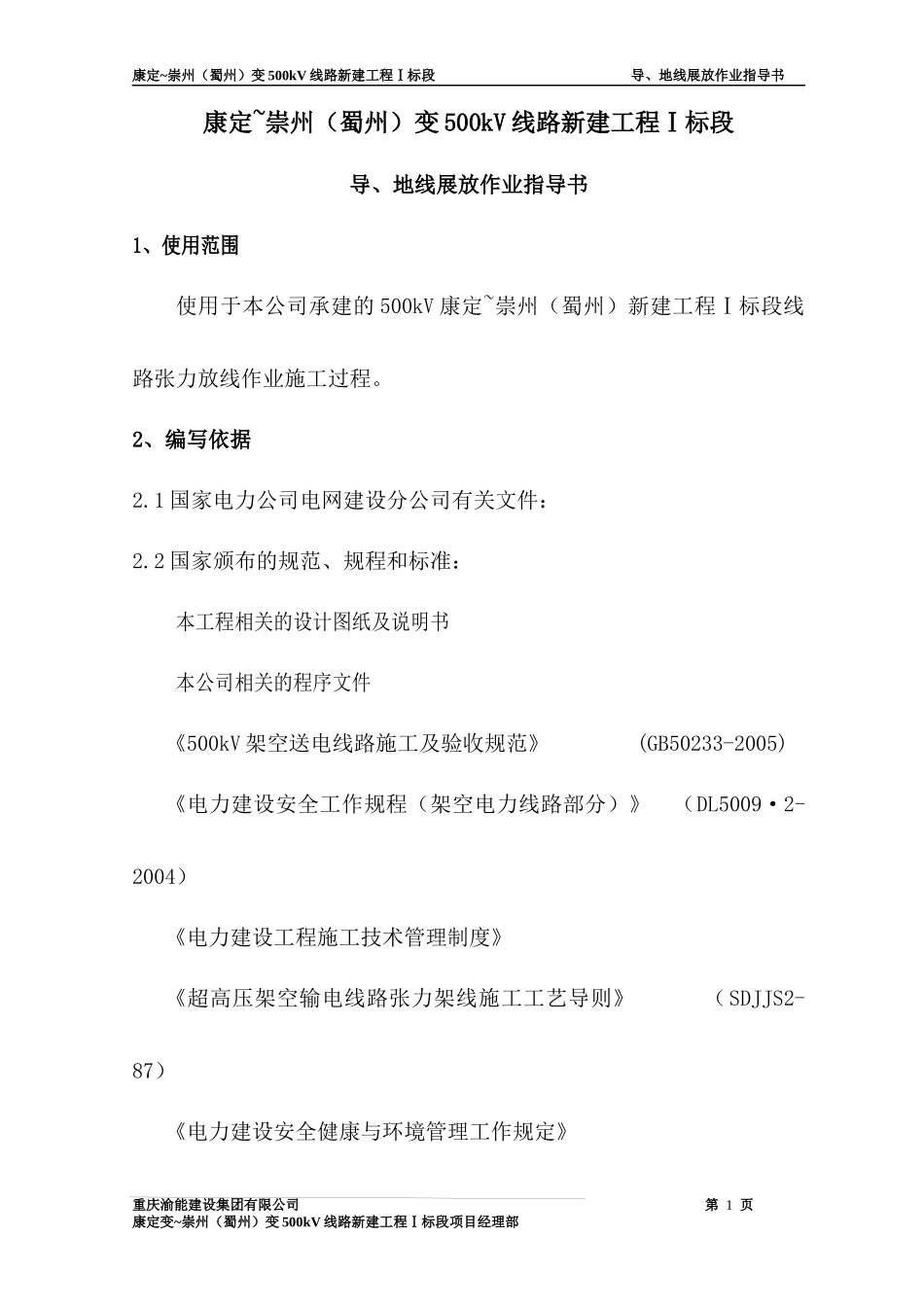

500kV康崇线导线展放施工2方案_第1页
1/82

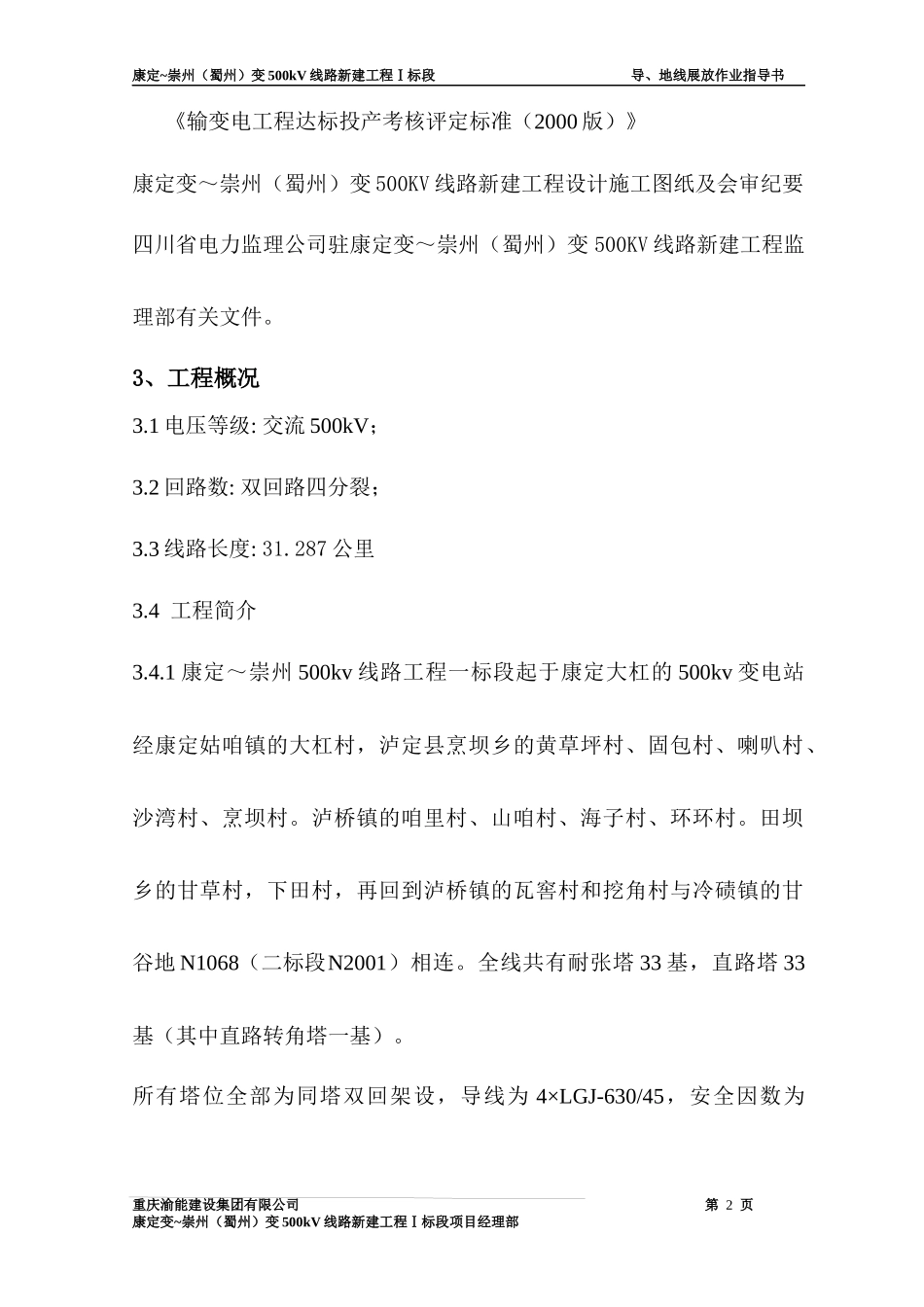

500kV康崇线导线展放施工2方案_第2页
2/82

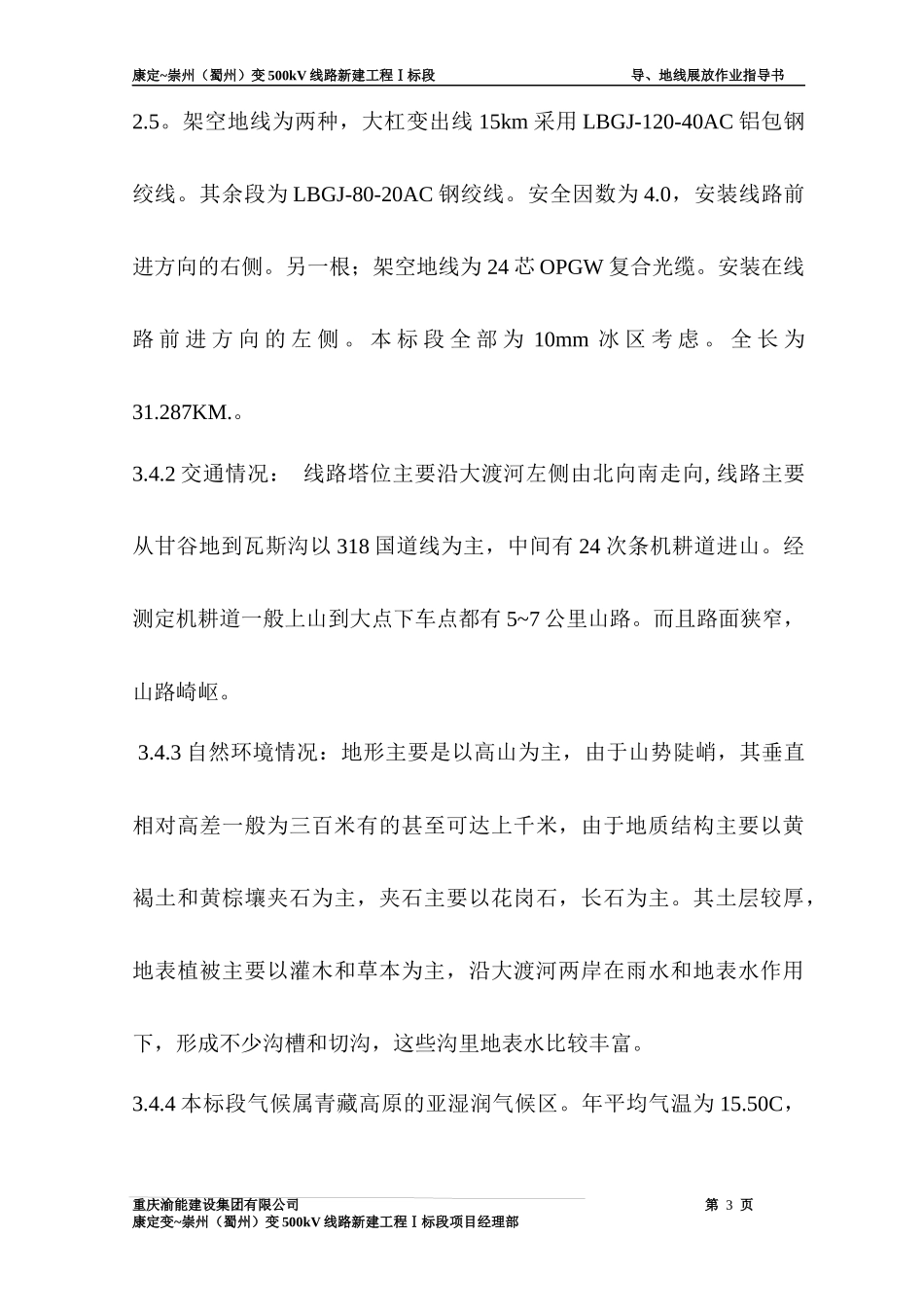

500kV康崇线导线展放施工2方案_第3页
3/82
康定~崇州(蜀州)变500kV线路新建工程Ⅰ标段导、地线展放作业指导书康定~崇州(蜀州)变500kV线路新建工程Ⅰ标段导、地线展放作业指导书1、使用范围使用于本公司承建的500kV康定~崇州(蜀州)新建工程Ⅰ标段线路张力放线作业施工过程。2、编写依据2.1国家电力公司电网建设分公司有关文件:2.2国家颁布的规范、规程和标准:本工程相关的设计图纸及说明书本公司相关的程序文件《500kV架空送电线路施工及验收规范》(GB50233-2005)《电力建设安全工作规程(架空电力线路部分)》(DL5009·2-2004)《电力建设工程施工技术管理制度》《超高压架空输电线路张力架线施工工艺导则》(SDJJS2-87)《电力建设安全健康与环境管理工作规定》重庆渝能建设集团有限公司第1页康定变~崇州(蜀州)变500kV线路新建工程Ⅰ标段项目经理部康定~崇州(蜀州)变500kV线路新建工程Ⅰ标段导、地线展放作业指导书《输变电工程达标投产考核评定标准(2000版)》康定变~崇州(蜀州)变500KV线路新建工程设计施工图纸及会审纪要四川省电力监理公司驻康定变~崇州(蜀州)变500KV线路新建工程监理部有关文件。3、工程概况3.1电压等级:交流500kV;3.2回路数:双回路四分裂;3.3线路长度:31.287公里3.4工程简介3.4.1康定~崇州500kv线路工程一标段起于康定大杠的500kv变电站经康定姑咱镇的大杠村,泸定县烹坝乡的黄草坪村、固包村、喇叭村、沙湾村、烹坝村。泸桥镇的咱里村、山咱村、海子村、环环村。田坝乡的甘草村,下田村,再回到泸桥镇的瓦窖村和挖角村与冷碛镇的甘谷地N1068(二标段N2001)相连。全线共有耐张塔33基,直路塔33基(其中直路转角塔一基)。所有塔位全部为同塔双回架设,导线为4×LGJ-630/45,安全因数为重庆渝能建设集团有限公司第2页康定变~崇州(蜀州)变500kV线路新建工程Ⅰ标段项目经理部康定~崇州(蜀州)变500kV线路新建工程Ⅰ标段导、地线展放作业指导书2.5。架空地线为两种,大杠变出线15km采用LBGJ-120-40AC铝包钢绞线。其余段为LBGJ-80-20AC钢绞线。安全因数为4.0,安装线路前进方向的右侧。另一根;架空地线为24芯OPGW复合光缆。安装在线路前进方向的左侧。本标段全部为10mm冰区考虑。全长为31.287KM.。3.4.2交通情况:线路塔位主要沿大渡河左侧由北向南走向,线路主要从甘谷地到瓦斯沟以318国道线为主,中间有24次条机耕道进山。经测定机耕道一般上山到大点下车点都有5~7公里山路。而且路面狭窄,山路崎岖。3.4.3自然环境情况:地形主要是以高山为主,由于山势陡峭,其垂直相对高差一般为三百米有的甚至可达上千米,由于地质结构主要以黄褐土和黄棕壤夹石为主,夹石主要以花岗石,长石为主。其土层较厚,地表植被主要以灌木和草本为主,沿大渡河两岸在雨水和地表水作用下,形成不少沟槽和切沟,这些沟里地表水比较丰富。3.4.4本标段气候属青藏高原的亚湿润气候区。年平均气温为15.50C,重庆渝能建设集团有限公司第3页康定变~崇州(蜀州)变500kV线路新建工程Ⅰ标段项目经理部崇州(蜀州)变电所BACD康定(大杠)变电所塔位中心桩线路方向康定~崇州(蜀州)变500kV线路新建工程Ⅰ标段导、地线展放作业指导书其中一月平均气温为6.20C,七月平均气温为230C,冬季最低气温达-40C,夏季最高温度可达360C。年降水量为664.4毫米。主要集中在每年五六月分。日照时数为1323.6小时/年。无霜期为279天。所以线路设计主要以10mm考虑。3.5、线路方向规定及塔腿编号线路小号侧为送电侧,大号侧为受电侧,规定由小号至大号为线路前进方向。3.6、每相导线为四分裂导线,子导线呈正方形,分裂间距为450mm。放线时排列为:(由左向右);架线后排列为:1#4#重庆渝能建设集团有限公司第4页康定变~崇州(蜀州)变500kV线路新建工程Ⅰ标段项目经理部康定~崇州(蜀州)变500kV线路新建工程Ⅰ标段导、地线展放作业指导书1#、2#、3#、4#2#3#表1-2导线型号、参数及气象区段划分表型号特性导线LGJ--630/45使用范围康定变门架~2001外径mm33.60截面(mm2)666.55重量(kg/m)2.06最大使用应力(10Mpa)8.477安全系数2.5拉断力(N)148700表1-3地线规格及特性一览表型号项目LBGJ-120-40ACLBGJ-80-20AC截面(mm2)总计121.217...
