建筑屋面、外墙、门窗玻璃节能施工专项方案VIP专享VIP免费

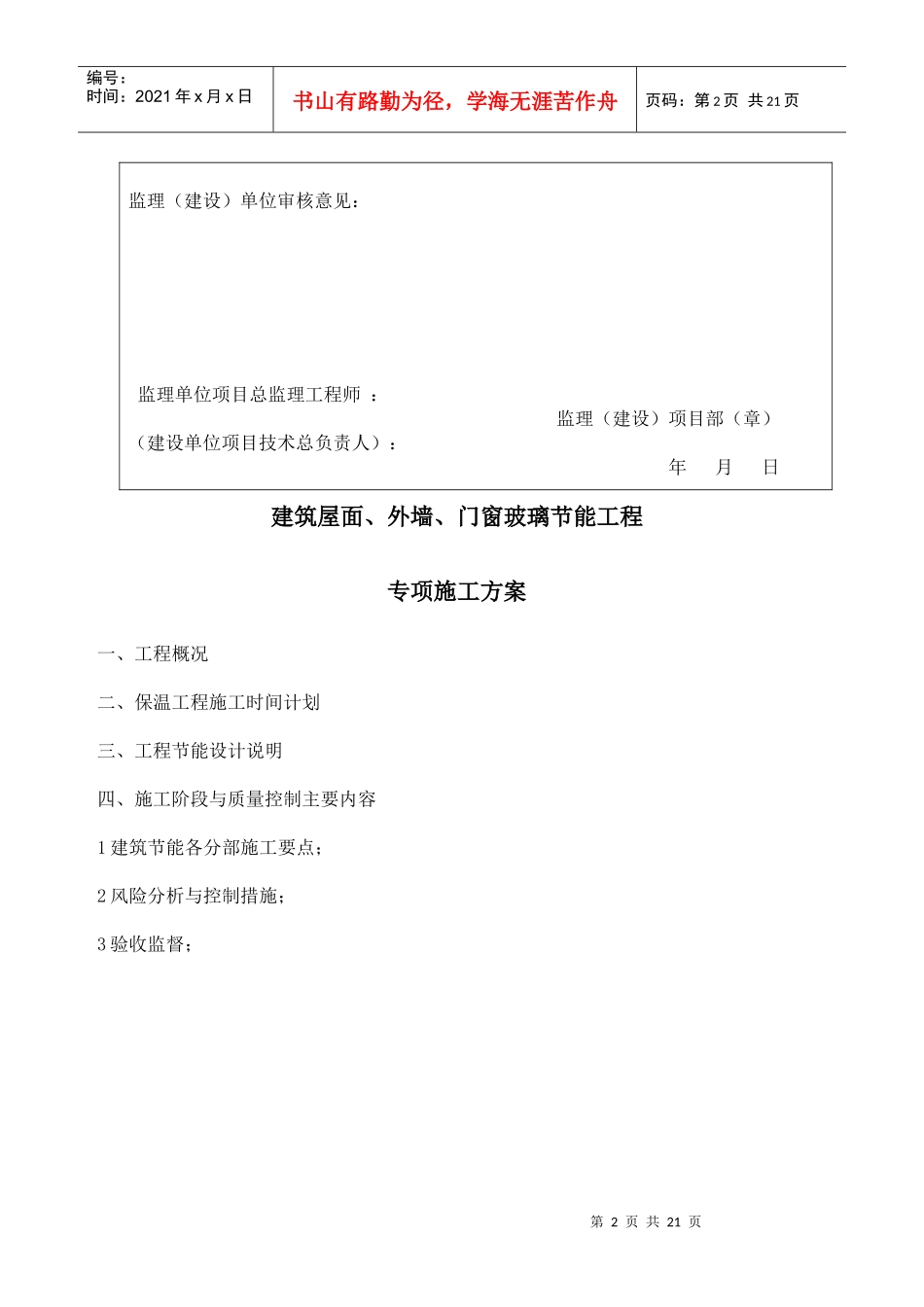

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页施工组织设计（方案）审批记录工程名称：零陵站发电房工程结构类型：砖混结构层次：一层建筑面积：311㎡我项目部根据施工合同和施工设计的要求已完成了建筑屋面、外墙、门窗玻璃节能工程专项施工（方案）的编制，并经公司技术部门组织审查批准，请予审查。附：建筑屋面、外墙、门窗玻璃节能工程专项施工方案；项目经理：夏微辉项目部（章）：2010年03月15日专业监理工程师审查意见：专业监理工程师：年月日湘质监统编施2002—10第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页监理（建设）单位审核意见：监理单位项目总监理工程师：监理（建设）项目部（章）（建设单位项目技术总负责人）：年月日建筑屋面、外墙、门窗玻璃节能工程专项施工方案一、工程概况二、保温工程施工时间计划三、工程节能设计说明四、施工阶段与质量控制主要内容1建筑节能各分部施工要点；2风险分析与控制措施；3验收监督；第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页一、工程概况工程名称：零陵站发电房工程工程地址：零陵站院内结构类型：砖混结构建筑类别：建筑层数：一层建筑高度：6M建筑面积：311㎡抗震设防烈度：7度抗震等级：3级开工时间：2010年03月10日预计竣工时间：2010年月日结构使用年限：50年施工许可证号：第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页二、保温工程施工时间计划分部工程名称计划开工时间计划竣工时间墙体2010年月2010年月屋面2010年月2010年月门窗2010年月2010年月三、工程节能设计说明(一)屋面做法(屋面一):1、20厚1：2水泥砂浆面层；2、40厚C30UEA补偿收缩混凝土防水层，表面压光；混凝土内配￠4钢筋双向中距150。3、点粘一层350号石油沥青油毡；4、50厚挤塑保温层（KPa不小于150，导热系数λ不大于0.29W/m•k）；5、4厚APP改性沥青防水卷材；6、刷基层处理剂一遍；7、30厚防收缩C30细石混凝土找坡2％。（二）外墙做法：水泥砂浆（20mm）+聚苯颗粒保温砂浆（10mm）+粘土砖渣砌体（190mm）+石灰水泥砂浆（25mm）（三）玻璃门窗做法：门窗为PVC塑料门窗（传热系数：不大于4.9W/（m2•K））；所有玻璃为大于6mm厚单层吸热玻璃（自身隔热系数不大于0.83）四、施工阶段与质量控制主要内容1建筑节能各分部施工要点第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页(一)粘土砖渣砼砌块填充墙砌体工程1一般要求1、砌块，其龄期应超过28天。2、砌块在运输、装卸过程中，严禁抛掷和倾倒，现场堆置高度不超过2m。3、砌筑前，块材应提前2天浇水湿润。4、底部应现浇混凝土坎台，高度不低于200mm。2施工要点1、工艺流程：弹线定位→构造钢筋绑扎→拉结筋焊接→圈梁下砌体砌筑→圈梁、构造柱钢筋、模板、混凝土→圈梁上部砌体砌筑→顶部斜砖砌筑。2、施工工艺：（1）弹线定位：根据建筑图纸和楼层轴线位置，在板上放出隔墙及门洞的位置线，构造柱、门洞抱柱位置线；然后用吊线的方法，将底板上的位置线引至顶板上；最后沿墙体位置线的外侧，弹出墙体施工50控制线。（2）构造柱、门口抱柱钢筋绑扎：按线调整结构预留构造柱、门口抱框柱钢筋位置，并预先按箍筋的数量，将箍筋套入构造柱上；绑扎竖向钢筋并与顶部预埋钢筋或预埋件绑扎（或焊接）牢固，然后绑扎箍筋。（3）焊接拉结筋：在墙、柱上剔出预埋贴模筋或预埋钢板，按拉结筋的间距（不大于500mm）,焊接拉结筋，长度不小于1000mm。（3）圈梁下部砌体砌筑：①立皮数杆：根据砌块的高度、砂浆的厚度，设置皮数杆，每面墙体两个，用以控制水平砖缝、门洞口高度、圈梁位置。○2撂底：砌筑前，根据砌块的尺寸和墙体长度进行排砖，确定每层砖的数量及半砖的位置。○3砌筑：根据皮数杆的控制线拉通线，砌筑形式采用梅花钉，砌筑方法采用:一铲灰、一块砖、一揉压、一灌缝；砌筑时，先从构造柱脚开始，马牙槎应先退后进。每一个马牙槎沿高度方向...
