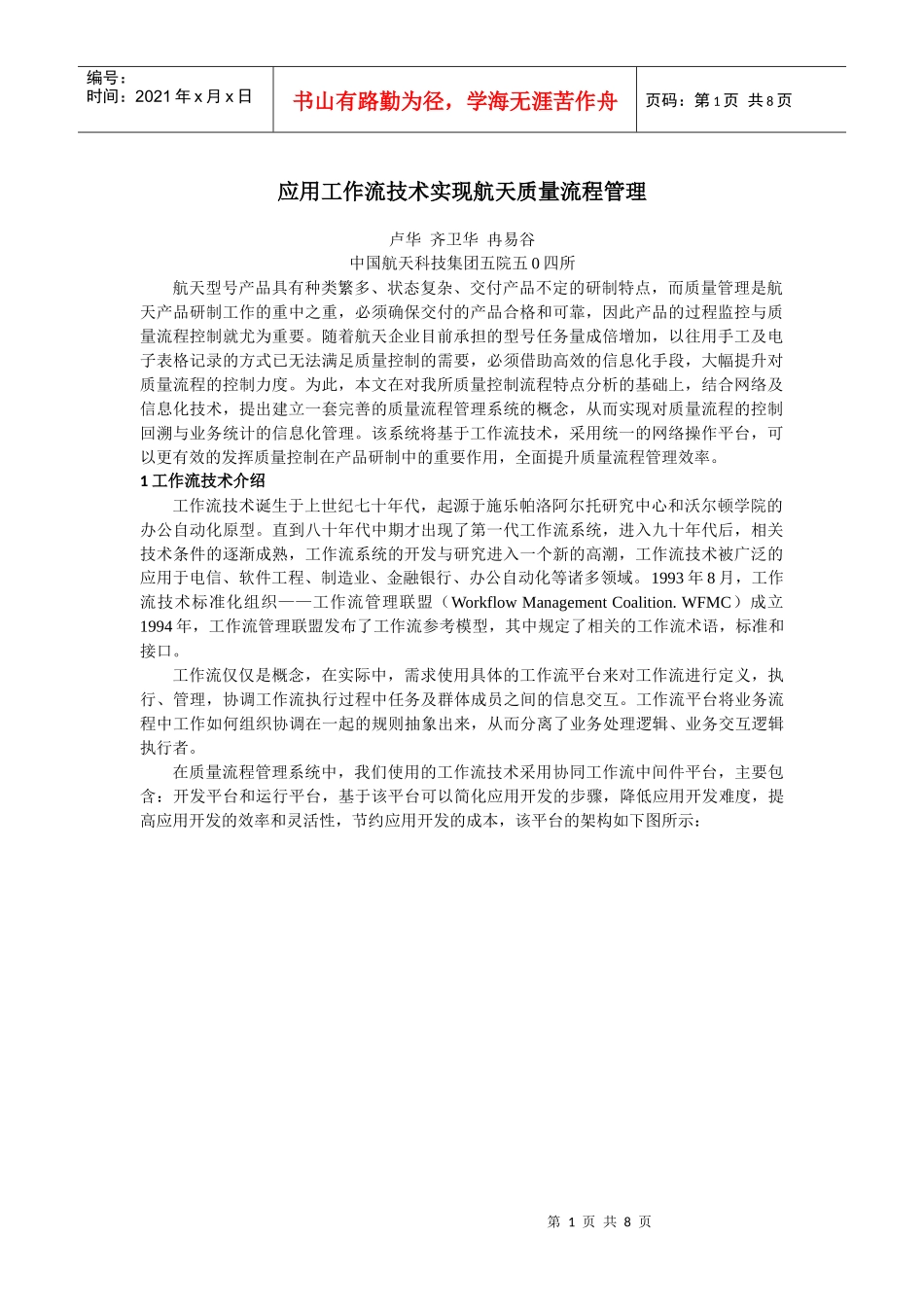

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页应用工作流技术实现航天质量流程管理卢华齐卫华冉易谷中国航天科技集团五院五0四所航天型号产品具有种类繁多、状态复杂、交付产品不定的研制特点，而质量管理是航天产品研制工作的重中之重，必须确保交付的产品合格和可靠，因此产品的过程监控与质量流程控制就尤为重要。随着航天企业目前承担的型号任务量成倍增加，以往用手工及电子表格记录的方式已无法满足质量控制的需要，必须借助高效的信息化手段，大幅提升对质量流程的控制力度。为此，本文在对我所质量控制流程特点分析的基础上，结合网络及信息化技术，提出建立一套完善的质量流程管理系统的概念，从而实现对质量流程的控制回溯与业务统计的信息化管理。该系统将基于工作流技术，采用统一的网络操作平台，可以更有效的发挥质量控制在产品研制中的重要作用，全面提升质量流程管理效率。1工作流技术介绍工作流技术诞生于上世纪七十年代，起源于施乐帕洛阿尔托研究中心和沃尔顿学院的办公自动化原型。直到八十年代中期才出现了第一代工作流系统，进入九十年代后，相关技术条件的逐渐成熟，工作流系统的开发与研究进入一个新的高潮，工作流技术被广泛的应用于电信、软件工程、制造业、金融银行、办公自动化等诸多领域。1993年8月，工作流技术标准化组织——工作流管理联盟（WorkflowManagementCoalition.WFMC）成立1994年，工作流管理联盟发布了工作流参考模型，其中规定了相关的工作流术语，标准和接口。工作流仅仅是概念，在实际中，需求使用具体的工作流平台来对工作流进行定义，执行、管理，协调工作流执行过程中任务及群体成员之间的信息交互。工作流平台将业务流程中工作如何组织协调在一起的规则抽象出来，从而分离了业务处理逻辑、业务交互逻辑执行者。在质量流程管理系统中，我们使用的工作流技术采用协同工作流中间件平台，主要包含：开发平台和运行平台，基于该平台可以简化应用开发的步骤，降低应用开发难度，提高应用开发的效率和灵活性，节约应用开发的成本，该平台的架构如下图所示：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图1协同工作流平台架构图图中运行平台包含：管理服务、监控服务、数据库服务、工作项服务、消息服务、日志服务、装载服务和垃圾回收服务；开发平台包含：过程建模工具、表单设计工具、应用开发框架、及时通讯工具和迁移工具等。该平台采用独创的petrinet-令牌过程模型，形象完整地刻画了工作流过程，语义明确实用性强，简单易用。Petri网是一种适合于描述异步并发现象的系统模型，它既有严格的数学定义，又有直观的图形表示，既有丰富的系统描述手段和系统行为分析技术，又为计算机科学提供坚实的概念基础。信牌驱动模型是由活动、信牌箱和转移构成的一张网状控制结构加上相关数据和环境数据构成的计算模型。活动是一项具体的、可独立完成的任务，也可以抽象地看作是对相关数据与环境数据的操作；信牌箱是活动之间传递控制命令（信牌）的中转站，活动只有在其前信牌箱中取到信牌后才可以执行；描述信牌箱与活动之间关系的转移限定了可向信牌箱放信牌的活动和可从信牌箱中取信牌的活动的静态结构；动态执行时活动完成后判定转移条件决定实际可以放信牌的信牌箱。整个过程分为同步区和非同步区。直观地讲，所谓过程中的同步区即And-Join节点与对应的前驱And-Split结点之间的区域。过程开始时只有一个信牌箱（开始信牌箱）中有信牌，其他信牌箱中无信牌。过程运行中，当一个活动的前信牌箱中信牌数按其Join类型满足一定条件时，该活动称为可以执行的活动；当可以执行的活动执行时，就按其Join类型从前信牌箱取走一定数量的信牌，当活动结束后按其Split类型向后信牌箱放一定数量的信牌。如此进行直到所有活动都不可以执行时过程结束。2质量流程管理系统实现2.1系统概述本系统主要实现对流程的有效控制、实时监控和历史回溯，以及流程业务数据的统计提供相应表单输出，并实现与MES系统和OA系统集成，从而实现质量流程的信息化管理。第3页共8页第2页共...
