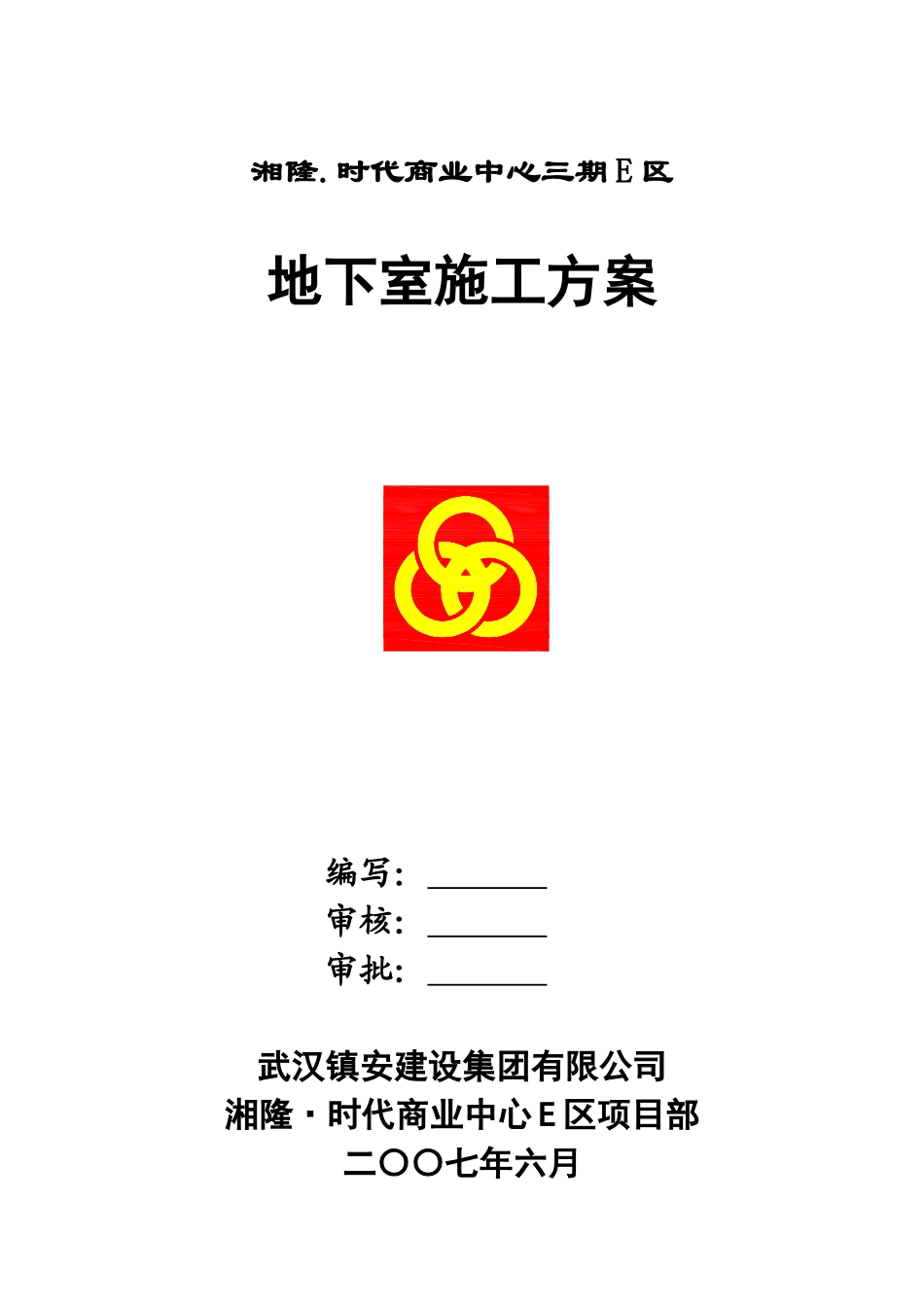

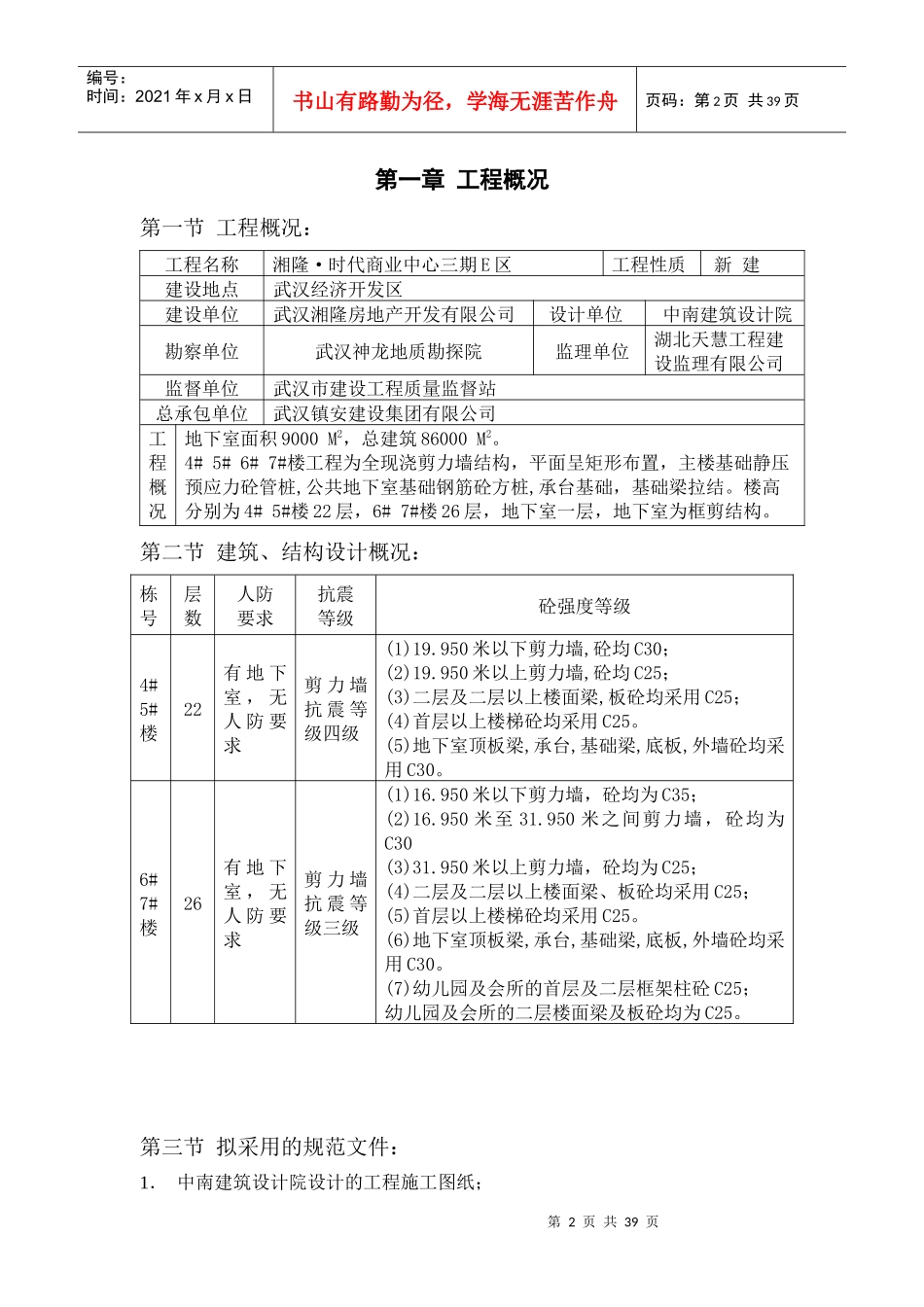

湘隆.时代商业中心三期E区地下室施工方案编写:审核:审批:武汉镇安建设集团有限公司湘隆·时代商业中心E区项目部二〇〇七年六月第2页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共39页第一章工程概况第一节工程概况:工程名称湘隆·时代商业中心三期E区工程性质新建建设地点武汉经济开发区建设单位武汉湘隆房地产开发有限公司设计单位中南建筑设计院勘察单位武汉神龙地质勘探院监理单位湖北天慧工程建设监理有限公司监督单位武汉市建设工程质量监督站总承包单位武汉镇安建设集团有限公司工程概况地下室面积9000M2,总建筑86000M2。4#5#6#7#楼工程为全现浇剪力墙结构,平面呈矩形布置,主楼基础静压预应力砼管桩,公共地下室基础钢筋砼方桩,承台基础,基础梁拉结。楼高分别为4#5#楼22层,6#7#楼26层,地下室一层,地下室为框剪结构。第二节建筑、结构设计概况:栋号层数人防要求抗震等级砼强度等级4#5#楼22有地下室,无人防要求剪力墙抗震等级四级(1)19.950米以下剪力墙,砼均C30;(2)19.950米以上剪力墙,砼均C25;(3)二层及二层以上楼面梁,板砼均采用C25;(4)首层以上楼梯砼均采用C25。(5)地下室顶板梁,承台,基础梁,底板,外墙砼均采用C30。6#7#楼26有地下室,无人防要求剪力墙抗震等级三级(1)16.950米以下剪力墙,砼均为C35;(2)16.950米至31.950米之间剪力墙,砼均为C30(3)31.950米以上剪力墙,砼均为C25;(4)二层及二层以上楼面梁、板砼均采用C25;(5)首层以上楼梯砼均采用C25。(6)地下室顶板梁,承台,基础梁,底板,外墙砼均采用C30。(7)幼儿园及会所的首层及二层框架柱砼C25;幼儿园及会所的二层楼面梁及板砼均为C25。第三节拟采用的规范文件:1.中南建筑设计院设计的工程施工图纸;第3页共39页第2页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共39页2.《砼结构设计规范》GB50010-20023.《建筑地基基础设计规范》GB50007-20024.《建筑结构荷载规范》GB50009-20015.《湖北省地方标准-建筑地基基础技术规范》DB42/242-20036.《建筑抗震设计规范》GB50011-20017.《高层建筑砼结构技术规范》JGJ3-20028.《地下工程防水技术规范》GB50108-20019.《钢筋机械连接通用技术规范》JGJ18-200310.《钢筋焊接及验收规范》JGJ18-200311.《建筑桩基技术规范》JGJ94-94第四节,拟采用的图集.参考资料:1.《钢筋砼桩》04ZG2052.《预应力砼管桩》04ZG2073.《多层和高层砼房屋结构抗震构造》03ZG0034.《钢筋砼过梁》03ZG3135.《砼结构施工图平面整体表示方法制图规则和构造详图》03G101-16.《压型钢板、夹芯板屋面及墙体建筑构造》01J925-17.《住宅建筑构造》03J930-18.《建筑配件图集合订本》9.《简明建筑工程施工手册》10《高层建筑施工手册》第二章施工部署施工总体部署体现我项目部对施工现场的管理意识,本工程力争做到准备第4页共39页第3页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共39页充分、分配合理、材料到位、机具正常运行,为工程施工质量目标和施工进度目标的实现提供有力的保障。第一节人员组织工程施工人员组织见下表:序号工种人数备注1泥工2002钢筋工1503木工2004砼工305架子工25第二节材料组织地下结构主要材料需用计划见下表:种类材料规格数量进场日期钢筋Φ8-Φ2516000t砼C35、C3014000m3模板木模板、竹夹板、木方5×10cm钢管48×3.5砖蒸压灰砂砖32万块对拉杆Ф12止水对拉杆Ф12第三节机具准备机具准备主要指塔吊、钢筋车间机械、木工车间机械、搅拌机、振动棒、潜水泵等,在工程施工中现场机电工长应加强设备的养护工作,加强现场水电的巡视,及时消除设备隐患,确保机械设备处于良好的工作状态。现场主要机具表如下:一.机具计划表序号机具名称型号数量1塔吊FO/23B22拆丝机23钢筋弯曲机WJ40-124钢筋切断机QJ40—125电焊机BX1-63066振动棒50、35107手电锯208潜水泵10二.塔吊布置第5页共39页第4页共39页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共39页采用FO/23B塔吊,臂长50M,共布置2台,如下图(详起重机安装方案)第四节施工计划安排地下结...
