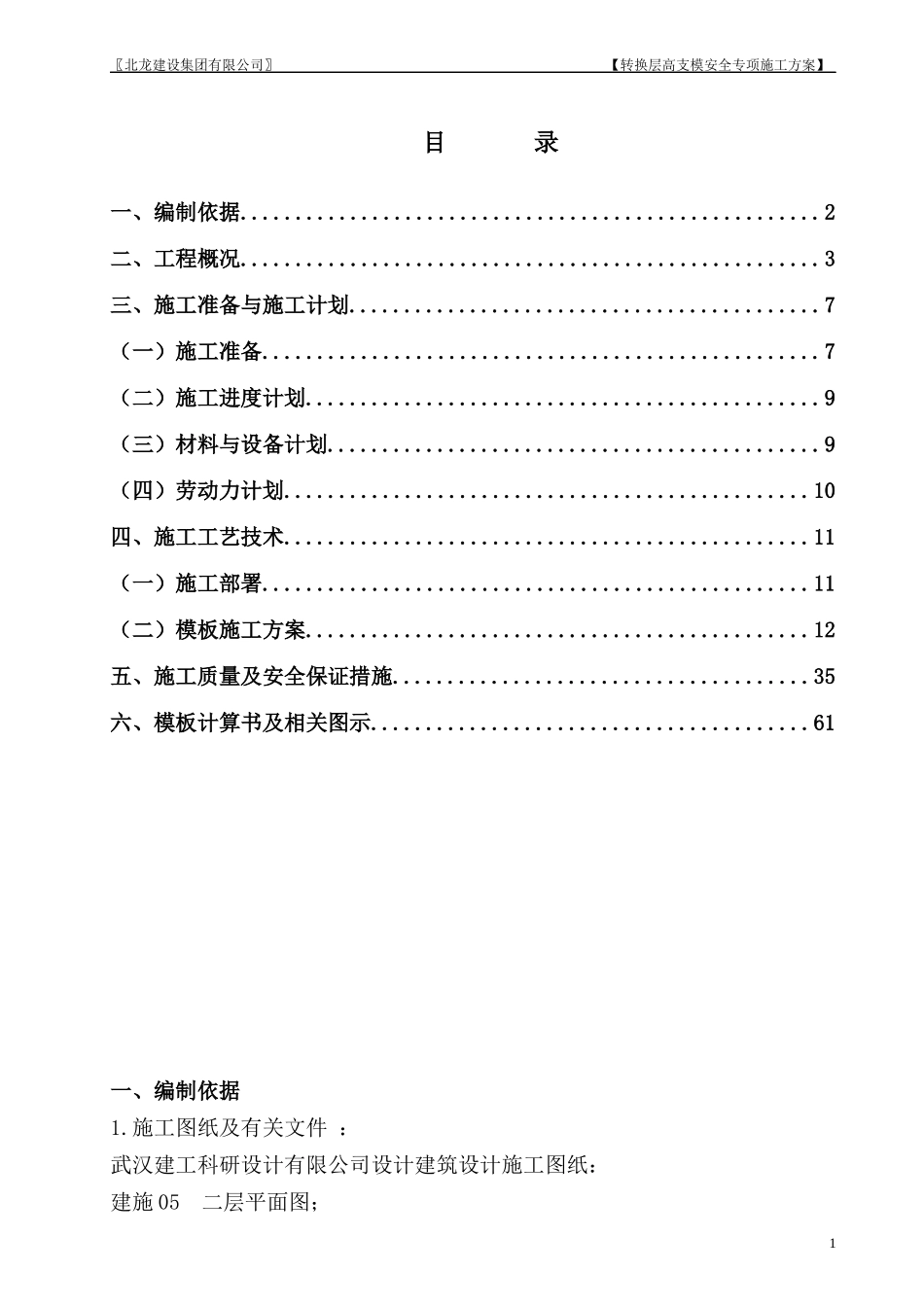

〖北龙建设集团有限公司〗【转换层高支模安全专项施工方案】目录一、编制依据.....................................................2二、工程概况.....................................................3三、施工准备与施工计划...........................................7（一）施工准备...................................................7（二）施工进度计划...............................................9（三）材料与设备计划.............................................9（四）劳动力计划................................................10四、施工工艺技术................................................11（一）施工部署..................................................11（二）模板施工方案..............................................12五、施工质量及安全保证措施......................................35六、模板计算书及相关图示........................................61一、编制依据1.施工图纸及有关文件：武汉建工科研设计有限公司设计建筑设计施工图纸：建施05二层平面图；1〖北龙建设集团有限公司〗【转换层高支模安全专项施工方案】建施06三层平面图。武汉建工科研设计有限公司设计结构设计施工图纸：结施01-1结构设计总说明一；结施01-2结构设计总说明二；结施A-01图1#主楼A区标高-0.050~9.850米墙柱定位图；结施A-02图1#主楼A区剪力墙边缘构件表一；结施A-11图1#主楼A区三层梁平法平面图；结施A-12图1#主楼A区三层板配筋图；结施02图2#主楼标高-0.050~9.850米墙柱定位图；结施03图2#主楼剪力墙边缘构件表一结施12图2#主楼三层梁平法平面图；结施13图2#主楼三层板配筋图。图纸会审记录、相关的设计变更。2、相关规范：《建筑施工安全检查标准》JGJ59—2011《建筑施工模板安全技术规范》JGJ162—2008《可锻铸铁分类及技术条件》GB978-67《建筑结构荷载规范》GB50009-2001《碳素结构钢》GB/T700-89《钢管脚手架扣件》GB15831-1995《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工高处作业安全技术规范》JGJ80-91等；3、相关法律法规：《危险性较大的分部分项工程安全管理办法》建质（2009）87号《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号《武汉市建设工程安全生产管理办法》武汉市政府第229号令等；二、工程概况工程名称：徐东苑建设地址：武汉市洪山区徐东村2〖北龙建设集团有限公司〗【转换层高支模安全专项施工方案】建设单位：武汉中森华世纪房地产开发有限公司设计单位：武汉建工科研设计有限公司监理单位：湖北天成建设工程项目管理有限公司建筑面积：总建筑面积35018㎡，其中地下室面积5400m2。结构类型：框架剪力墙结构，建筑结构的安全等级：二级，结构设计使用年限：50年，建筑抗震烈度：丙类建筑，抗震设防烈度：6度，地上地下耐火等级：一级。层数：1#楼A区地下一层，地上32层，2#楼地下一层，地上31层。其中：1-2层为商业门面，2层为架空层，4-23层为住宅楼。三层梁板为梁式转换层结构，标高为+4.750~+9.850米，层高5.1m，超大梁分别为：1#主楼A区350×1000、500×1000、1000×2150、1000×2200四种型号；2#主楼350×1000、500×1000、1000×2150、1000×2200四种型号。板厚为200mm。剪力墙及柱混凝土标号C50，梁板混凝土标号C45。主要特点：因转换层上述超大梁荷载较大，每米自重荷载已经达到高支模的要求，危险性较大，根据《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）规定，本模板工程属高大模板工程，所以此部位必须做专项的施工方案，并且必须通过武汉市专家组进行论证后才能施工，具体位置详见后附图：阴影标识部位为高支模区域。难点：工期紧，场地狭窄，梁板钢筋密，砼振捣困难。重点：确保高支模稳定，安全，无事故。钢筋砼结构质量满足要求。3〖北龙建设集团有限公司〗【转换层高支模安全专项施工方案】转换层超大梁梁表转换层本层及下层结构概况表高支模层结构情况高支模所在层3脚手架挂密目安全网有高支模层底标高（m）4.75柱砼强度等级C50高支模...
