家居建材广场展销大厦高层住宅楼施工组织设计VIP免费

家居建材广场展销大厦高层住宅楼施工组织设计_第1页
1/101

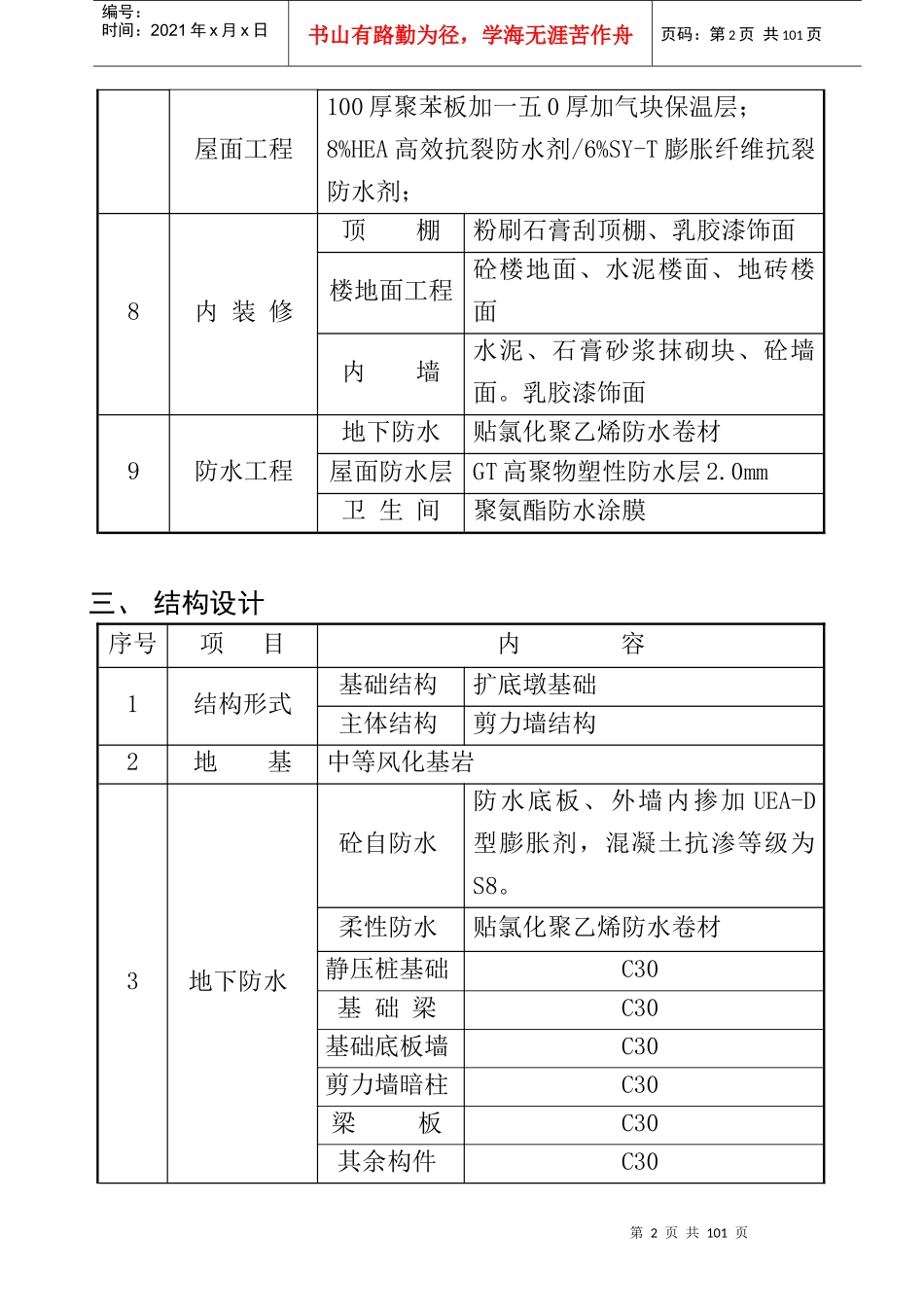

家居建材广场展销大厦高层住宅楼施工组织设计_第2页
2/101
家居建材广场展销大厦高层住宅楼施工组织设计_第3页
3/101
第1页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共101页第一章工程概况一、工程简述:1、工程名称:泰城家居建材广场展销大厦2、建设单位:赣州泰城实业有限公司3、监理单位:南昌鑫洪工程监理有限公司4、施工单位:江西丰仁建设有限公司5、设计单位:江西省景德镇市建筑设计院6、勘察单位:地矿赣州地质勘察院7、建设地点:赣州市安远县。8、合同承包范围:施工图纸范围内的所有内容[不包括钢结构、人防、精装修工程(其中的管线预埋预留除外)]。二、建筑设计序号项目内容1建筑面积地上14897.76m22建筑功能一层为商铺,以上为住宅。3建筑层数地上十七层。4建筑层高一层5.9米、二层4.5米、三层~一十七层2.9米。5绝对标高±0.000=m。室内外高差0.1m建筑高度54m6耐火等级一级、Ⅲ类7外墙100厚聚苯板保温外刷高级防水涂料门窗工程铝合金门窗,木门,防火门,单元对讲门、三防门、塑钢窗第2页共101页第1页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共101页屋面工程100厚聚苯板加一五0厚加气块保温层;8%HEA高效抗裂防水剂/6%SY-T膨胀纤维抗裂防水剂;8内装修顶棚粉刷石膏刮顶棚、乳胶漆饰面楼地面工程砼楼地面、水泥楼面、地砖楼面内墙水泥、石膏砂浆抹砌块、砼墙面。乳胶漆饰面9防水工程地下防水贴氯化聚乙烯防水卷材屋面防水层GT高聚物塑性防水层2.0mm卫生间聚氨酯防水涂膜三、结构设计序号项目内容1结构形式基础结构扩底墩基础主体结构剪力墙结构2地基中等风化基岩3地下防水砼自防水防水底板、外墙内掺加UEA-D型膨胀剂,混凝土抗渗等级为S8。柔性防水贴氯化聚乙烯防水卷材静压桩基础C30基础梁C30基础底板墙C30剪力墙暗柱C30梁板C30其余构件C30第3页共101页第2页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共101页5保护层厚度砼楼板墙梁柱楼梯≤202020303020>20一五一五2530206抗震等级设防裂度八度抗震等级剪力墙四级抗震设防丙类7钢筋类别一级钢、二级钢8钢筋接头形式采用机械连接及焊接接头。9结构断面尺寸底板厚度250外墙厚度200内墙厚度200、160、100楼板厚度80、100、120、一八010砌筑工程外围护墙除注明外均采用200厚陶粒砌块加100厚聚苯板复合墙体。住宅内隔墙为100及200厚陶粒砌块,厨房、卫生间内隔墙均采用100厚陶粒砌块墙。地下室隔墙为GRC板墙。四、水、电设计(一)、水、暖、卫设备工程:1、给水、热水系统(1)给水系统:竖向分为2个区,其中地上一层~五层为低区,直接接市政给水,六~十七层为高区。(2)给水管采用内涂塑外镀锌钢塑复合管,热水管采用聚丁烯管。2、排水系统(1)主排水管设在卫生间内,各排水点分别排入排水主管。由地上一第4页共101页第3页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共101页层顶板排出室外。(2)生活污水采用柔性抗震排水铸铁管,沟槽式卡箍连接。(3)卫生陶瓷器具。3、采暖系统(1)采暖管采用焊接钢管。(2)一层采用散热器水平串连系统采暖,散热器采用铸铁760型,(3)住宅一~十七为壁挂炉地板采暖系统。(二)、电器设备工程1、高低压配电系统(1)两路380/220V低压电源由1#变配电室直埋引至地下室强电竖井。(2)直埋供电电缆供电给单元采用树干式配电,T字分支供电单元。(3)单元垂直干线采用动力配电,一路供电-1层至8层,一路供电8层至17层。(4)单元垂直干线采用ZR-VV-1KV铜芯塑料护套电缆,支线采用ZR-BV-500V阻燃铜芯塑料线。(5)照明、动力支线及弱电系统线路全部穿管暗配。2、接地系统(1)本工程按三类防雷建筑考虑,设整体综合防雷保护。(2)防雷采用柱内两根直径≥16的主筋相互连通做引下线,所有引下线上下可靠焊接。(3)建筑物外墙内敷设一条-25×4扁钢避雷带与引入线焊成均压环,外墙上所有金属栏杆、门窗等较大金属物体与均压环可靠连接,以防侧击雷。电梯轨道上下两端分别采用-40×4镀锌扁钢相互连通并与接地装置可靠焊接。3、接地保护系统第5页共101页第4页共101页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共101页(1)本工程...
