嘉年华北尚阳光施工临时用电方案VIP专享VIP免费

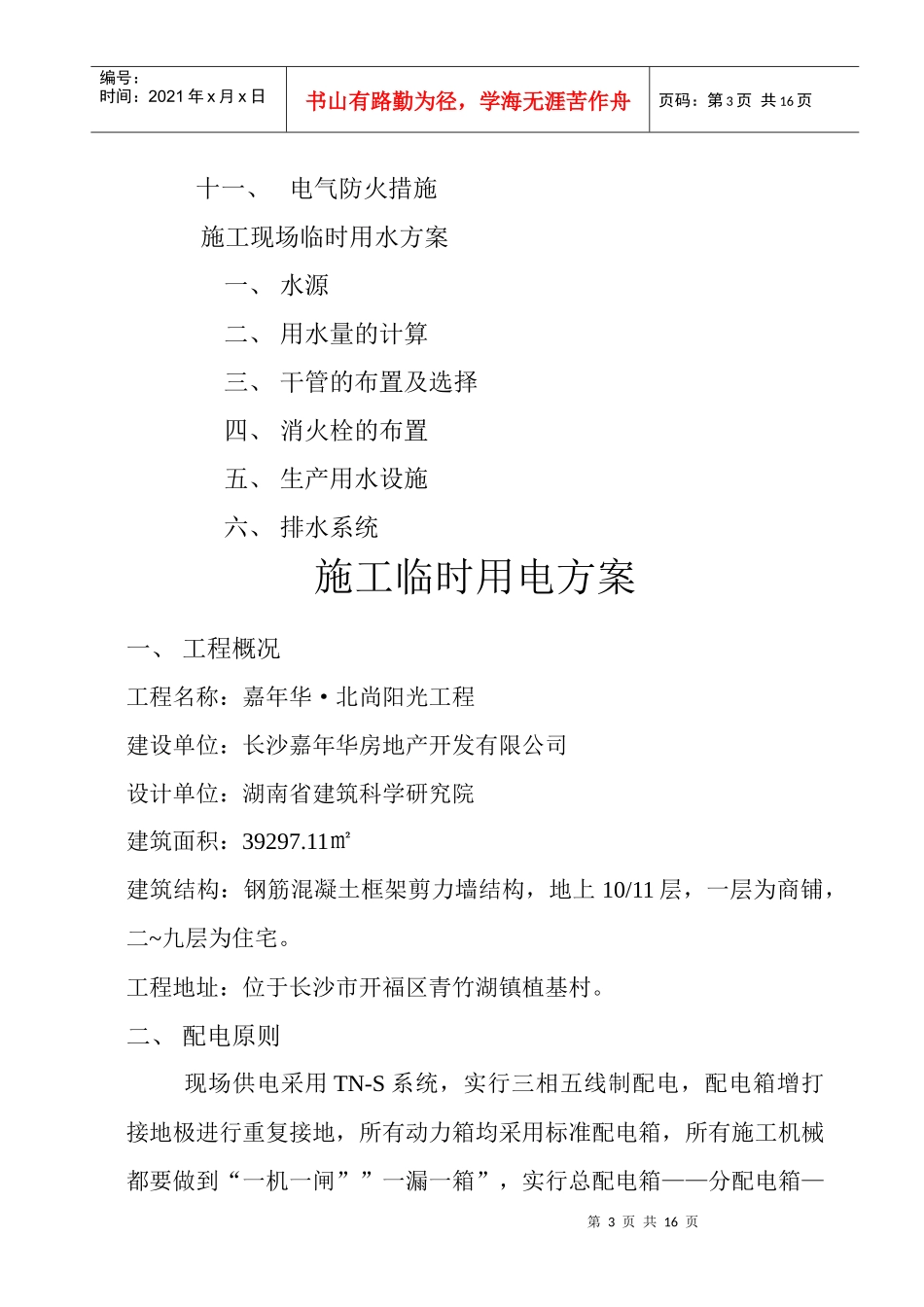

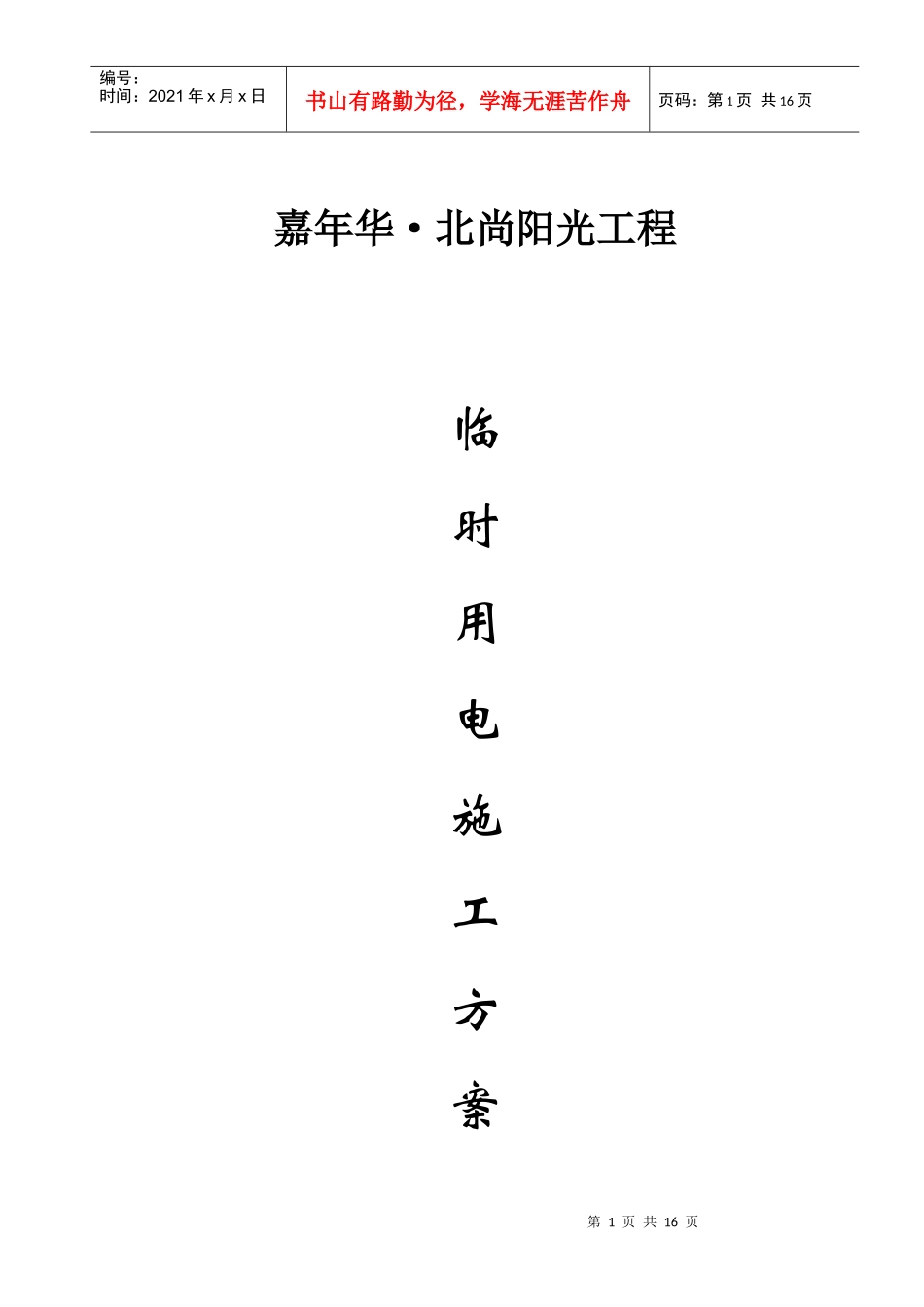

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页嘉年华·北尚阳光工程临时用电施工方案第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页湖南螺丝建筑有限公司二0一0年十二月目录施工现场临时用电方案一、工程概况二、配电原则三、配电部署四、总负荷计算五、线路的敷设与导线的选择六、三级配电二级保护及配电箱七、重复接地与防雷八、现场照明九、测试和维护十、安全用电措施第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页十一、电气防火措施施工现场临时用水方案一、水源二、用水量的计算三、干管的布置及选择四、消火栓的布置五、生产用水设施六、排水系统施工临时用电方案一、工程概况工程名称：嘉年华·北尚阳光工程建设单位：长沙嘉年华房地产开发有限公司设计单位：湖南省建筑科学研究院建筑面积：39297.11㎡建筑结构：钢筋混凝土框架剪力墙结构，地上10/11层，一层为商铺，二~九层为住宅。工程地址：位于长沙市开福区青竹湖镇植基村。二、配电原则现场供电采用TN-S系统，实行三相五线制配电，配电箱增打接地极进行重复接地，所有动力箱均采用标准配电箱，所有施工机械都要做到“一机一闸””一漏一箱”，实行总配电箱——分配电箱—第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页—用电设备开关箱的三级配电二级保护制，开关箱（末极）必须装设漏电保护器（30mA或15mA.0.1S）的原则进行设计和施工，保证临时用电的安全，建立工地临时用电档案，落实各项安全用电制度。1、建设方提供的用电环境：由建设方提供的380V低压电源，施工单位按临时用电规范要求做好各配电工作。施工单位联接一个屏柜安装至8#栋东北向配电间，再按实际需求分配到6#、7#、8#栋。柜内分7个代漏电开关。配电柜均用50×5镀锌角钢做重复接地。施工现场采用TN-S三相五线制接零保护系统的供电方式供电。现场线路方案的确定：本设计中临时供电方式选择放射式与树干式相结合的供电方式，根据实际施工现场布置确立线路如下：6#、7#、8#栋配电如下：<1>L1回路由一级配电柜250A开关接至8#砼输送泵分配电箱。<2>L2回路由一级配电柜250A开关接至6#、7#砼输送泵分配电箱。<3>L3回路由一级配电柜200A开关接至塔吊8#3台分配电箱.。<4>L4回路由一级配电柜200A开关接至塔吊6#、7#，1台分配电箱.<5>L5回路由一级配电柜200A开关接至8#施工现场照明分配电箱。<6>L6回路由一级配电柜200A开关接至6#、7#施工现场照明分配电箱。<7>L7回路由一级配电柜250A开关接至钢筋加工棚分配电箱。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页三、总负荷计算1、施工现场负荷计算：现场施工机械的数量及用电容量计算如下：序号设备名称数量（台）千瓦/台千瓦1输送泵21102202塔吊3451353钢筋切断机32.26.64钢筋弯曲机32.26.65压力焊机240806对焊机150507木工电锯2368生活用电409施工、临时用电、照明5010泥工搅拌机3103011钢筋下料机2102012龙门吊41144施工机械总用电量为：P=k（k1ΣP1/cosψ+K2ΣP2+K3ΣP3）第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页=1.05*（0.7*688.2/0.7+0.6*280+1.0*27）=688.2KVA其工作电流量（三相时）为：P.K0.7×688.2×1000I=———————=—————————————=1045.6（A）3.U线.cosψ1.732×380×0.7式中U线：三相时取380v；cosψ：电动机的平均功率系数取0.75；n较率取0.85：K：使用系数取0.7660.03<1250kVA故甲方提供的变压器(1250KVA)满足施工要求。工作电流为1180A，甲方采用一路电缆VlV3×240+2×120一路供电，满足安全用电要求。四、线的敷设与导线的选择1、由业主提供的两路系统电源电线供电，在施工现场配电间作重复接地，由接地处引出专用接地保护线，为了保证施工现场的正常运行，施工用电必须采用“三级配电二级保护”的供电系统,敷设方式采用穿管沿路敷设。PE2、导线选择一级配电二...
