中国网通voip工程承载网网络实施方案VIP免费

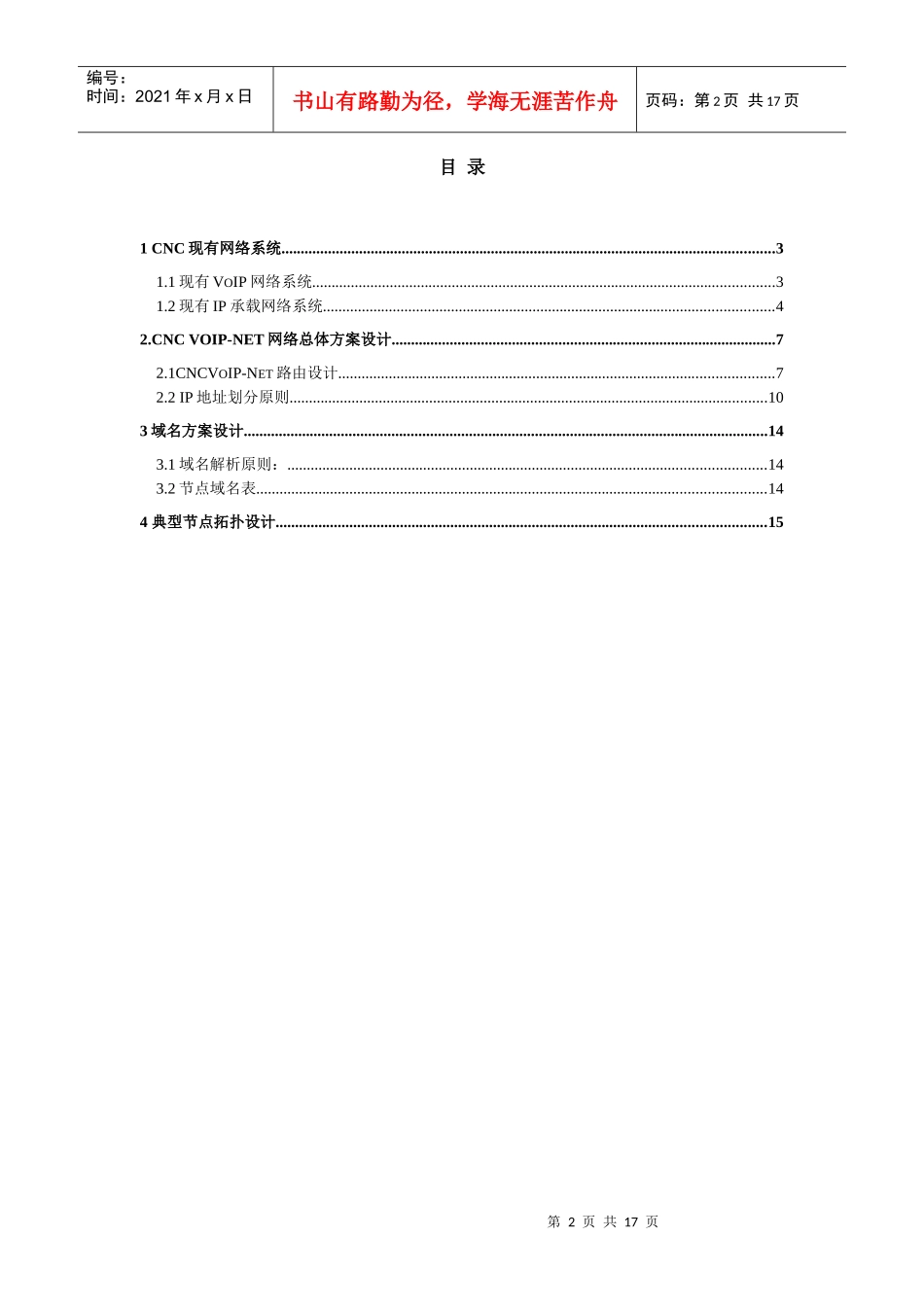

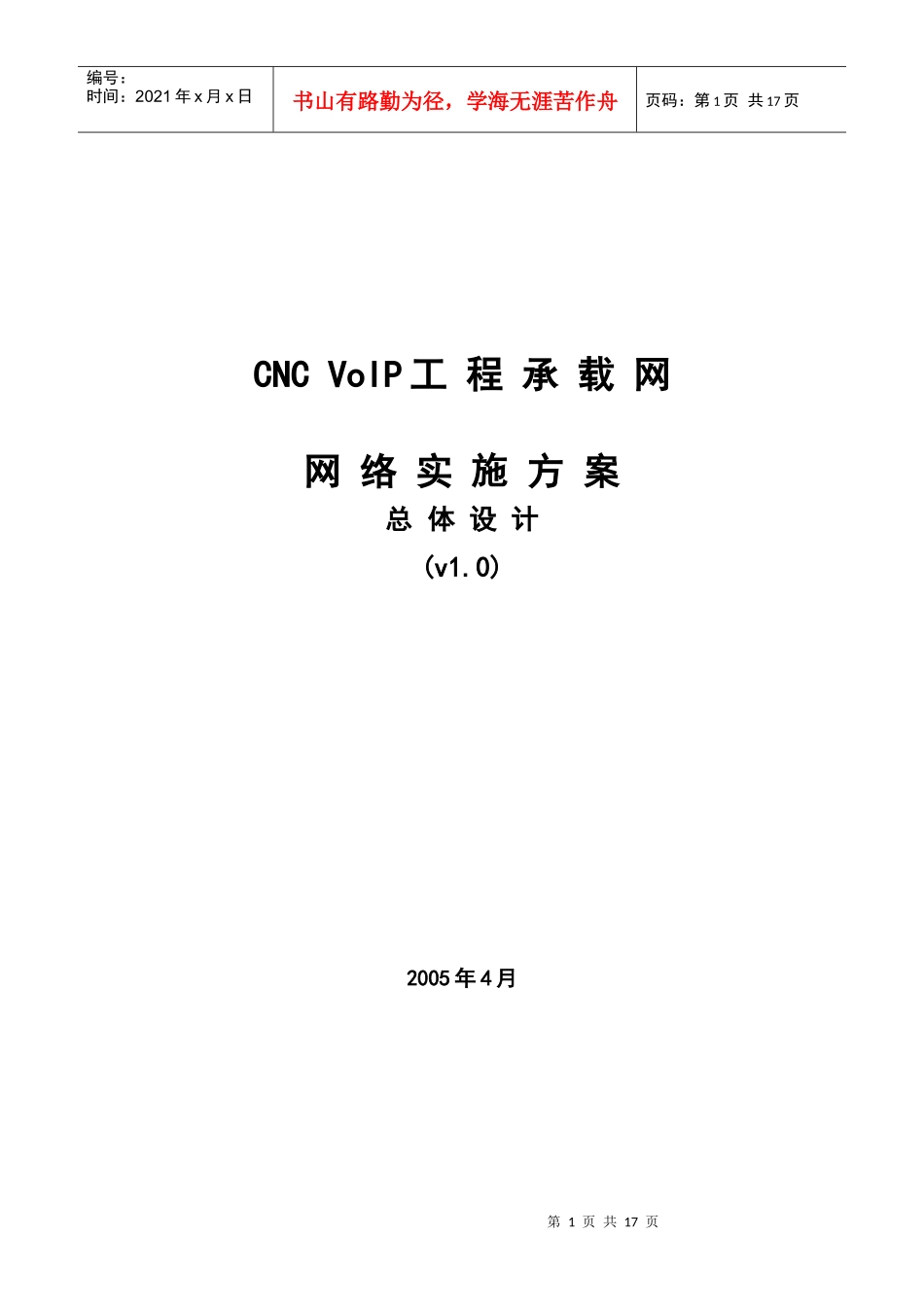

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页CNCVoIP工程承载网网络实施方案总体设计(v1.0)2005年4月第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页目录1CNC现有网络系统...............................................................................................................................31.1现有VOIP网络系统.......................................................................................................................31.2现有IP承载网络系统....................................................................................................................42.CNCVOIP-NET网络总体方案设计...................................................................................................72.1CNCVOIP-NET路由设计................................................................................................................72.2IP地址划分原则...........................................................................................................................103域名方案设计.......................................................................................................................................143.1域名解析原则：...........................................................................................................................143.2节点域名表...................................................................................................................................144典型节点拓扑设计..............................................................................................................................15第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1CNC现有网络系统1.1现有VoIP网络系统CNC(中国网通)正在建设全国范围的VoIP电话，整个VoIP网络的组成部分分为两大部分：IPBackboneVoIP系统(运行于IPBackbone上)CNC现VoIP系统-国内部分示意图全网共有14个国内城市，北京，上海，广州，南京，深圳，福州，厦门，杭州，武汉，天津，石家庄，济南，郑州，长沙。全网国内IP骨干部分为暂时使用原Bay的BLN路由器，全网为独立封闭的网络，现运行OSPF路由协议，Cisco5300网关通过Static路由指向Bay的OSPFAREA，并Redistribute到OSPF，同时Bay路由器的亦由Static路由指向Cisco5300网关。VoIP系统全网设计分成3个区域：本地区域A：北京(关守)，石家庄，济南，天津，郑州第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页本地区域B：上海(关守)，南京，杭州，福州，厦门本地区域C：广州(关守)，武汉，长沙，深圳各节点之间有2M物理链路对接，形成IP网络。为了全网的时钟同步，全网设有两台主备的NTP服务器，分别放在北京和广州。考虑到流量的分布，成本以及安全性，全网现暂时设TFTP服务器三台，分别在北京，广州和上海。在北京全网中心，包括目录VoIP关守，计费系统网通公司选用以色列公司MIND的系统(包含基于SUN的Solaris操作系统的Orcale数据库，一台ClientServer和5台RTS)，负责认证，授权，记帐的RADIUS服务器，及计费系统和用户数据库。由于一台RADIUS服务器(RTS-RealTimeServer)的处理能力的限制，故采用RTS的服务器阵列(5台)并行处理，全网内的有认证，授权和记帐的网关设备设计成均衡指向5台RTS服务器，以分布处理提高相应速度，降低可能造成的拥塞。全网设统一的网管系统在北京，包括IP设备及网络管理，CVM话音及Channel管理。全网的DNS服务器也设在北京。国际部分：2M专线接到LA和HK，网关AS5300也以Static接入IPBackbone.在HK和LA设路由器，远程本地关守和网关，国内到国际的话务和国际到国内的话务成H.323的IP...
