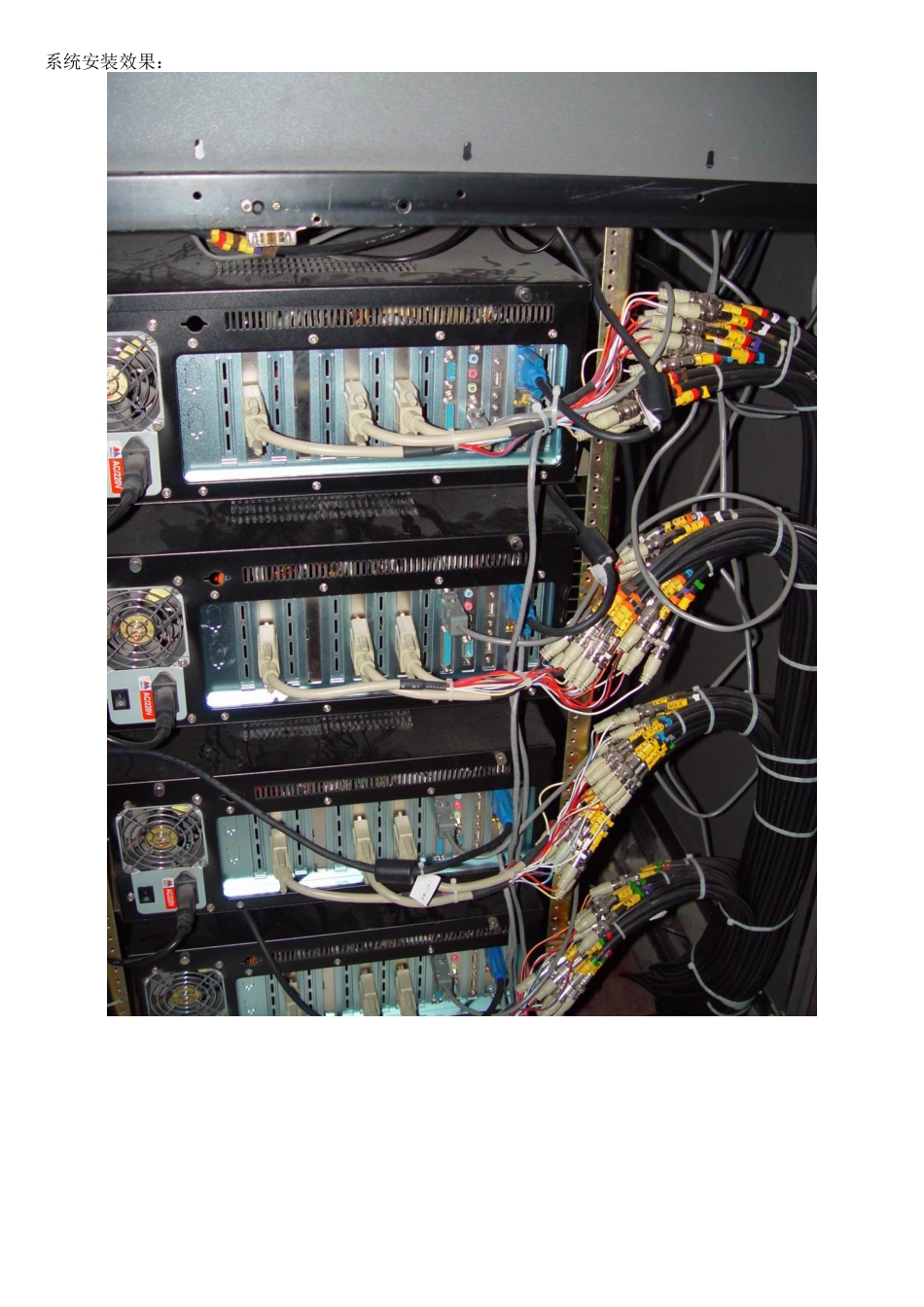

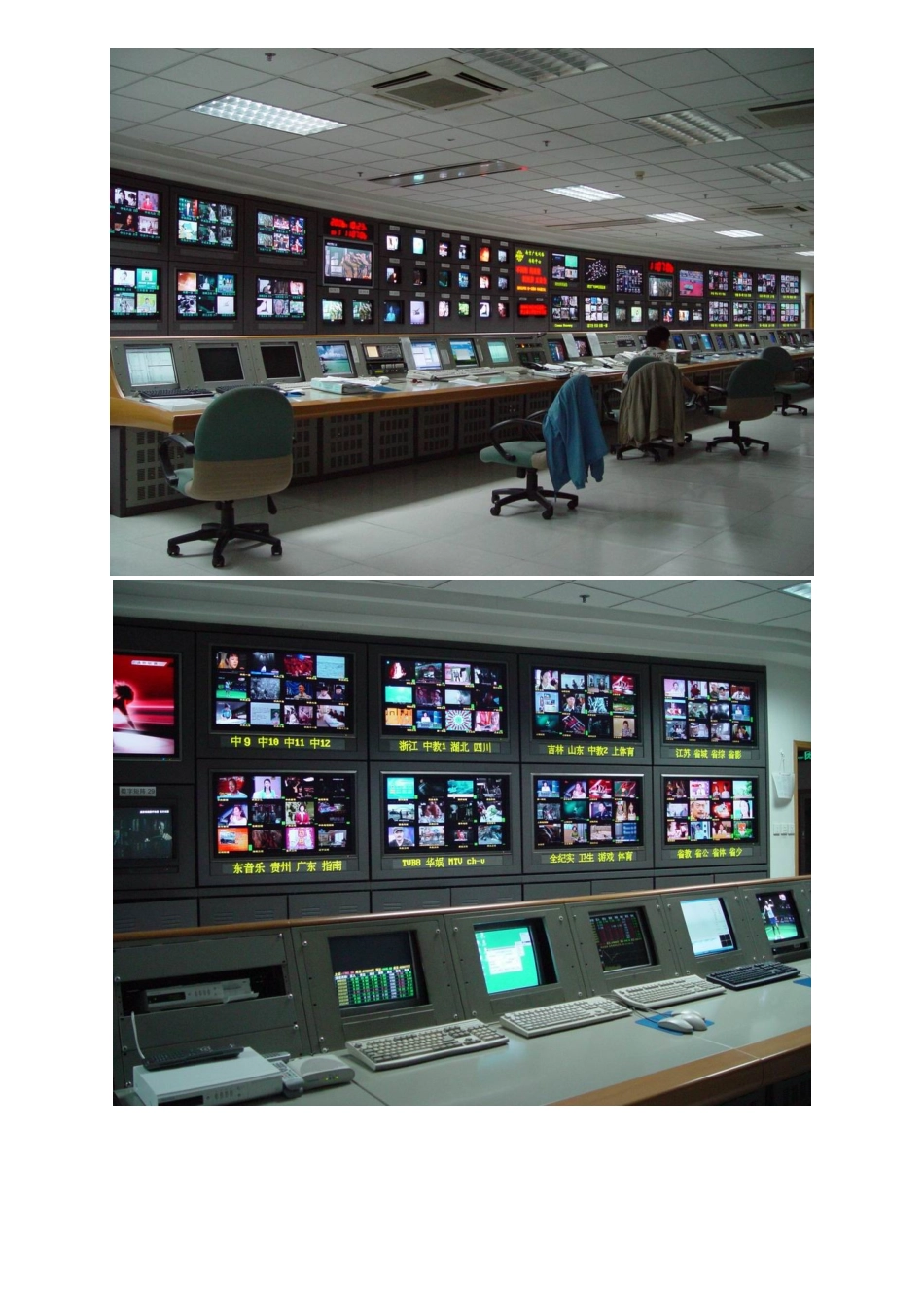

台州数字电视监控墙（多画面分割系统监控）系统方案系统概述作为数字电视监测平台的一部分，有线前端机顶盒图像监测也是系统中的重要部分。针对北京金数信数码科技有限公司生产的JSC-120/160型有限电视图像监控控制器的技术特性，我们针对有线前端系统提供了相应的多画面音视频监测监看系统。系统工作原理系统结构图：从系统途中可以清楚地看到，QAM信号来自前端输出的混合器的输出经过分支分配器分支后送到机顶盒组；经过机顶盒组，（机顶盒组的数量可以根据所需要显示的频道数量来确定）提供视频输出的A/V信号。A/V信号被输入到10台JSC-120/160分割屏控制器中。用户通过配置终端对分割屏控制器进行操控，订制显示方式，报警配置等的操作之后，通过分割屏的VGA输出到等离子电视或LCD液晶电视上面。系统默认支持16画面显示，（通过选配模块最大可以配置到32个画面）。系统配置：1.无源有线电视分支分配器50-850Hz（若干,视实际需要显示的频道数量来定）。2.数字电视机顶盒（数量视需要实际显示的平道数量来定，机顶盒最好完全和终端用户机顶盒型号相同，这样便于模拟最终用户的接受情况）3.JSC160多画面控制器10台4.控制终端（安装在值班控制台上，PC机，512MB以上内存，P41.8G以上CPU，运行WindowsXP操作系统、以及MSSQLserver2000数据库）1台5.等离子或LCD电视（需具有VGA输入口，并具备1024x768或以上分辨率水平）10台6.软件License：1.10台控制器软件，2.1个控制终端（不含数据库）软件3.WindowsXP操作系统软件11套，4.SQLServer2000数据库软件（单机版）系统安装效果：JSC120/160模拟视音频多画面分割报警系统介绍1、对1－16路的输入AV进行多种的分割显示，画面分辨率704*576；输入接口75欧BNC，输出VGA2、可以对每个输入的音频进行音柱显示；3、具有显示每个节目OSD功能；4、具有外置LED显示和报警提示功能（选件）；5、可以对视频丢失、图像静帧、黑场、无伴音、台标进行实时监测和报警，并有报警录像可查：视频丢失检测时间<1s（可以根据需要调节，一般不赞成调的太小）图像静止检测时间<3s，具有图像静止和伴音结合判断是否图像静止，将误报减少到最低；伴音检测时间<3s；黑场检测时间<1s（一般调节在2秒），具有特殊的经验优化算法，误报率极低；台标检测时间<3，可以根据模板对比方式，判断当前台标是否丢失或者出现异常；6、对每一路信号的视音频进行录像：可以根据用户需求对输入的视音频进行24小时或选定时间段滚动录像，不需要磁盘控件维护；可以通过网络对历史的录像进行查询、回放和下载；可以通过网络对报警时间点的录像进行定位、回放和下载；可以对录像的码率、帧速率、分辨率进行设置：码率128Kb-1.2Mb，帧速率7-30，分辨率CIF、QCIF7、系统构架为多服务器多客户端，可以实现服务器的网络配置和操作：对多多画面的设置和操作都通过网络中的客户端来操作；可以通过网络实现实时视频的播放；可以通过客户端对多画面的分割方式进行动态的改变和画面位置的布置；可以在客户端上对多画面的图像进行网络同步播放；可以在客户端上控制多画面程序的重启和服务器的重启；可以在客户端上查看多画面各个检测功能模块的工作状态；8、支持SNMP功能：支持报警的SNMPTrap的发送；支持计算机CPU使用率以及内存使用情况的SNMP查询；第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页本地实时视频浏览及主界面帧及帧速率设置第6页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页视频DCT量化设置录像快速查询界面第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页录像设置界面报警设置界面第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页台标模板设置界面第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页第11页共12页第10页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共12页第12页共12页第11页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共12页
