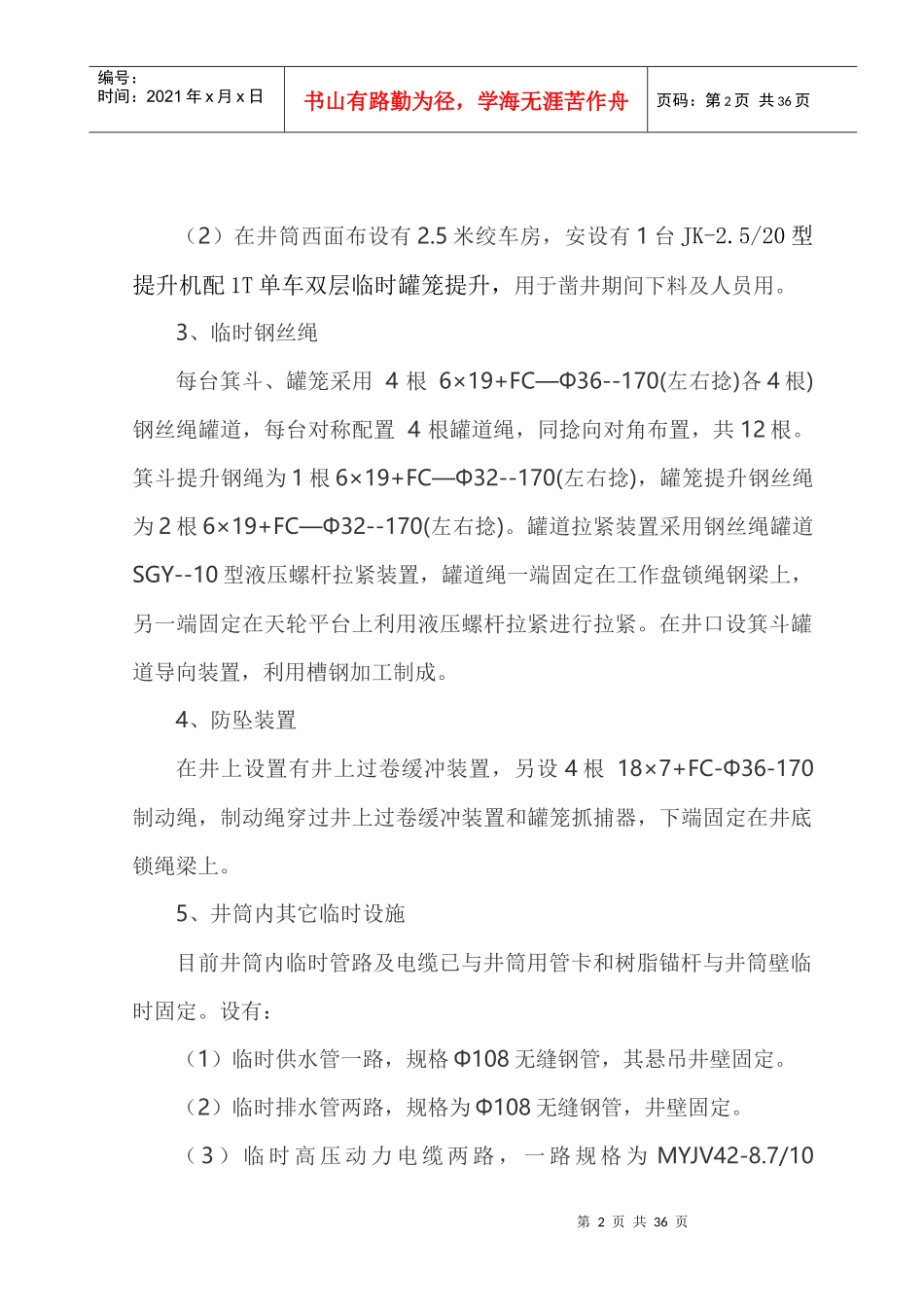

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页同忻三盘区副立井临时改绞拆除工程施工安全技术组织措施一、工程概述（一）设计概况同忻三盘区副立井隶属于山西省大同煤矿集团，位于大同市南郊区高山镇北羊路村境内。副立井井筒净直径8m，井口标高为+1394.4m，井底马头门标高855.5m，包括表土段、基岩段、马头门、井窝等在内，设计井深569m，马头门标高为+480.6m。（二）目前井筒状况该井筒现已完成凿井，目前从井上到井底布置有凿井期间的临时井架、天轮平台、防过卷缓冲装置、井上罐道导向槽钢、井口封口盘、井口罐座、井口罐道梁、井下罐道梁、井下罐道导向槽钢、井下装载系统、马头门封口盘、井下支罐座、托罐梁、罐道锁绳梁等以及井筒内临时安装的压风、排水、静压水管道及动力电缆、通讯和信号电缆等。1、临时井架和天轮平台该井架为凿井期间的ⅣG型钢管井架，天轮平台为原井架的原有钢梁，提升天轮布置在天轮平台上共有1台TSG-φ2500型提升天轮，2台TSG-φ3000型提升天轮。2、临时提升设备（1）在井筒东面布设有4米绞车房，安设有1台双滚筒2JK-4.0/20型提升机，用于凿井期间分别提升6T箕斗出矿渣用。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页（2）在井筒西面布设有2.5米绞车房，安设有1台JK-2.5/20型提升机配1T单车双层临时罐笼提升，用于凿井期间下料及人员用。3、临时钢丝绳每台箕斗、罐笼采用4根6×19+FC—Φ36--170(左右捻)各4根)钢丝绳罐道，每台对称配置4根罐道绳，同捻向对角布置，共12根。箕斗提升钢绳为1根6×19+FC—Φ32--170(左右捻)，罐笼提升钢丝绳为2根6×19+FC—Φ32--170(左右捻)。罐道拉紧装置采用钢丝绳罐道SGY--10型液压螺杆拉紧装置，罐道绳一端固定在工作盘锁绳钢梁上，另一端固定在天轮平台上利用液压螺杆拉紧进行拉紧。在井口设箕斗罐道导向装置，利用槽钢加工制成。4、防坠装置在井上设置有井上过卷缓冲装置，另设4根18×7+FC-Φ36-170制动绳，制动绳穿过井上过卷缓冲装置和罐笼抓捕器，下端固定在井底锁绳梁上。5、井筒内其它临时设施目前井筒内临时管路及电缆已与井筒用管卡和树脂锚杆与井筒壁临时固定。设有：（1）临时供水管一路，规格Φ108无缝钢管，其悬吊井壁固定。（2）临时排水管两路，规格为Φ108无缝钢管，井壁固定。（3）临时高压动力电缆两路，一路规格为MYJV42-8.7/10第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页3x95，井壁固定。另一路规格为MYJV42-8.7/103x75，动力电缆采用单根钢丝绳悬吊，规格为18x7+FC-24-1670型。（4）临时通讯、信号、监测监控电缆、备用信号电缆各一路，规格为：通讯电缆：MHVV32-10x2x0.8信号电缆：MHVV32-450/75024x2.5监控电缆：MY-0.66/0.383x3+1x2.5（三）拆除工程量根据井筒下一阶段施工任务要求，井口、井筒、井底等临时设施在井筒装备正式施工前时需拆除。本次施工由华煤大斗沟煤业项目部承揽施工，拆除工作的主要任务是（不包含管路、电缆的拆除）：1、拆除井上套架、装载系统、井下套架、开口封盘、井底钢梁、井底吊桶、各层盘、梁、井下支罐座、井上罐道梁、井上下导向装置、井口封口盘及支罐座、工作盘、井下锁绳梁、井下罐道梁、托罐梁等。2、拆钢丝绳：14根罐道稳绳（6×19+FC-Φ36-170），每根600m；3根制动绳（6×19+FC-Φ36-170），每根600m；3、井口部分设备：箕斗2台（单重6T）、罐笼1台（单重1.5T）、液压螺杆拉紧装置、井上过卷缓冲装置、箕斗临时落料溜槽等。4、井底装载硐室临时设施第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页包括溜槽、给煤机、箕斗计量装载装置和扇形闸门拆除等。二、施工准备（一）技术准备1、组织工程技术人员、施工负责等人员对现场进行勘察，熟悉现场。2、施工前完成施工图纸会审工作。3、编制施工安全技术措施，组织相关人员对措施进行措施会审，并报公司和矿方有关领导、部门进行审批。4、施工前，编制有关施工设备、材料、工器具、吊索具等计划，...
