商场地下室基坑排桩锚索支护施工方案VIP专享VIP免费

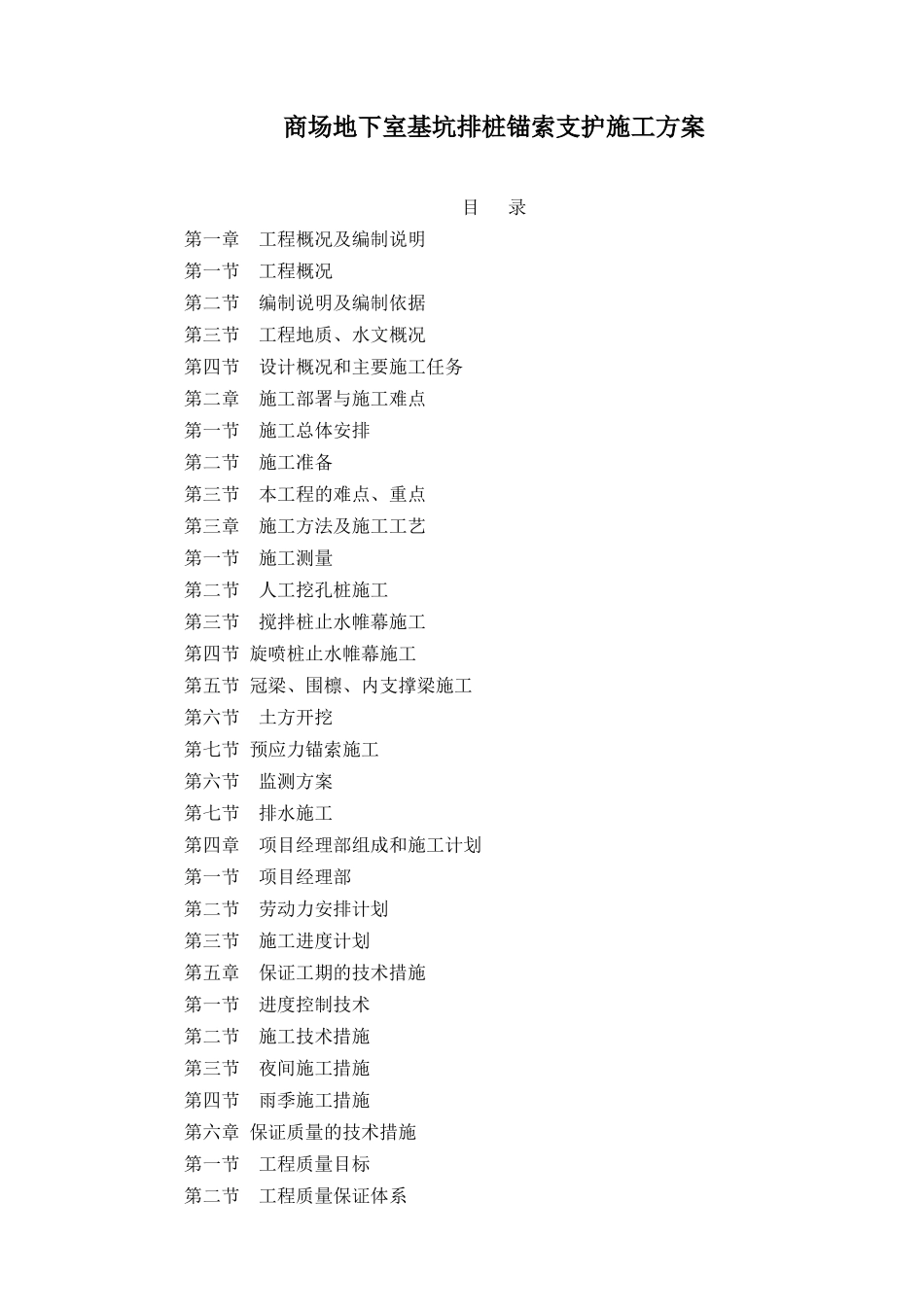

商场地下室基坑排桩锚索支护施工方案目录第一章工程概况及编制说明第一节工程概况第二节编制说明及编制依据第三节工程地质、水文概况第四节设计概况和主要施工任务第二章施工部署与施工难点第一节施工总体安排第二节施工准备第三节本工程的难点、重点第三章施工方法及施工工艺第一节施工测量第二节人工挖孔桩施工第三节搅拌桩止水帷幕施工第四节旋喷桩止水帷幕施工第五节冠梁、围檩、内支撑梁施工第六节土方开挖第七节预应力锚索施工第六节监测方案第七节排水施工第四章项目经理部组成和施工计划第一节项目经理部第二节劳动力安排计划第三节施工进度计划第五章保证工期的技术措施第一节进度控制技术第二节施工技术措施第三节夜间施工措施第四节雨季施工措施第六章保证质量的技术措施第一节工程质量目标第二节工程质量保证体系第七章确保安全施工的技术组织措施第一节安全目标、安全生产管理机构第二节安全生产组织措施第三节施工工序保证安全的技术措施第四节基坑施工应急措施五节施工用电安全措施第六节施工现场防火安全防范措施第八章确保文明施工的技术组织措施第九章施工总平面布置第一节临时设施的搭设第二节施工用水、施工用电第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第一章工程概况及编制说明第一节工程概况XXXX商业大厦位于XX市XX区花城大道XXXXⅠ1-3地块，工程性质属商务办公楼，主体26层，地下室4层，总用地面积6868m2，建筑面积72358m2，其中地上51630m2，地下20728m2，建筑基底面积2727m2，建筑高度113.80m。+0.000相当于绝对标高8.55m，现场地标高约为7.90-8.50m，基坑开挖深度17.40-18.95m，土石方挖运工程总量约为110000m3，基坑侧壁安全等级为一级。一、基坑周边环境情况场地北侧为花城大道，距基坑开挖边线12米，花城大道下方为已建地铁XX号线XX～XXXX区段，地铁结构外边线距本基坑开挖底边线为20.4～27.4m，地铁隧道结构顶板埋深约17.90m；场地西侧为XX花园，距基坑开挖边线约8～21m，XX花园设3层地下室，地下室底板标高约为-11.90m，场地西侧有市政排水管通过，市政排水管距基坑开挖底边线约4m，埋深1.7m；基坑东侧为正在施工的Ⅰ1-4地块基坑，距本基坑开挖线3m，其开挖深度为16.95m，采用人工挖孔桩＋内支撑支护结构，其地下室结构已基本完工；基坑南侧为正在施工的Ⅰ1-7地块基坑，距本基坑开挖边线16.5m，其开挖深度为15.7m，南北两侧采用人工挖孔桩＋预应力锚索支护结构，东西两侧采用人工挖孔桩＋内支撑支护结构，其地下室结构已基本完工，基坑正在回填。二、本工程设计基坑支护方案基本情况本工程基坑底面积约为5563m2，基坑底周长为301m，根据XX省地质建设工程勘察院设计的XXXX商业大厦基坑支护施工图纸,本工程基坑支护为:排桩+2道内支撑+1道预应力锚索支护结构，北侧、西侧及东侧局部设双排Φ550＠400搅拌桩和单排Φ600＠450高压旋喷桩止水帷幕。排桩采用人工挖孔桩Φ1200＠1650（1500），内支撑采用C25混凝土支撑，支撑间距6m。人工挖孔桩嵌固段5.0~3.5m、；拟设一个出土车道，位于基坑北侧中段。此设计方案已经原设计单位和施工图审查单位审查通过，可以用于本工程的基坑支护施工使用(详穗建科办函件2008第245号)。第二节编制说明及编制依据一、编制说明本施工方案依据基坑支护的施工图纸，主要针对人工挖孔桩、搅拌桩、旋喷桩、支撑梁、锚索支护施工内容按照合同文件、图纸和国家、省、市有关施工规范进行编写。第1页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页二、编制依据本施工方案的编制依据有：XX房地产有限公司商业办公楼《岩土工程勘察报告》；XX市民用建筑科研设计院设计的《XXXXⅠ1-3地块商务办公楼工程施工图》及XX省地质建设工程勘察院设计的《XXXXⅠ1-3地块商务办公楼基坑支护工程施工图》；《地基与基础工程施工及验收规范》（GB50202-2002）；《建筑桩基技术规范》（JGJ106-2003）；《工程测量规范》（GB50026-2007）；⑥《建筑变形测量规程》（JGJ8-8-2007）；⑦《建筑与市政降水工程技术规范》（JGJ/T111-98）等。第三节工程...
